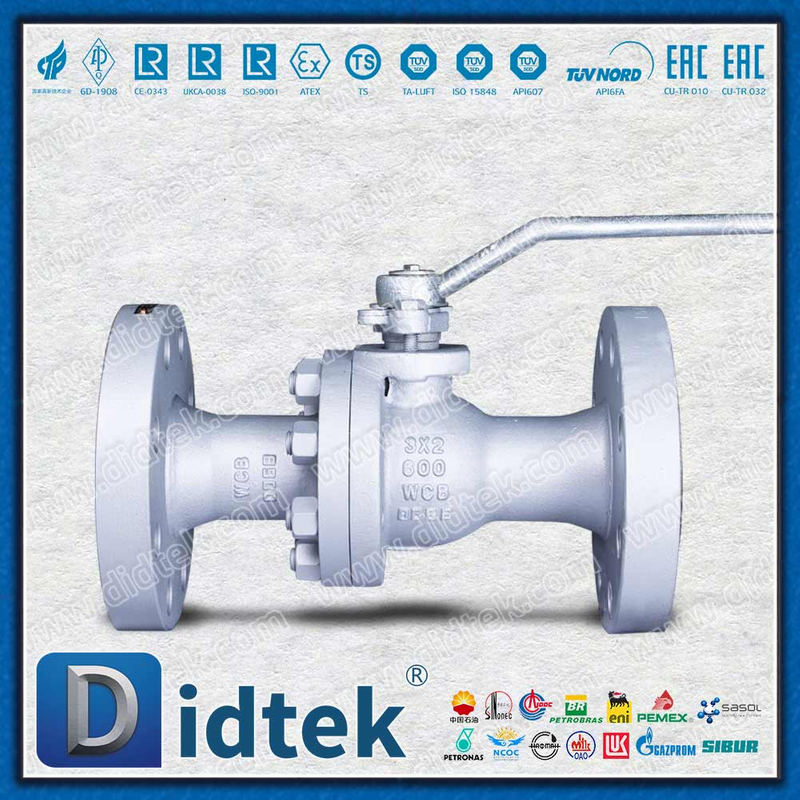

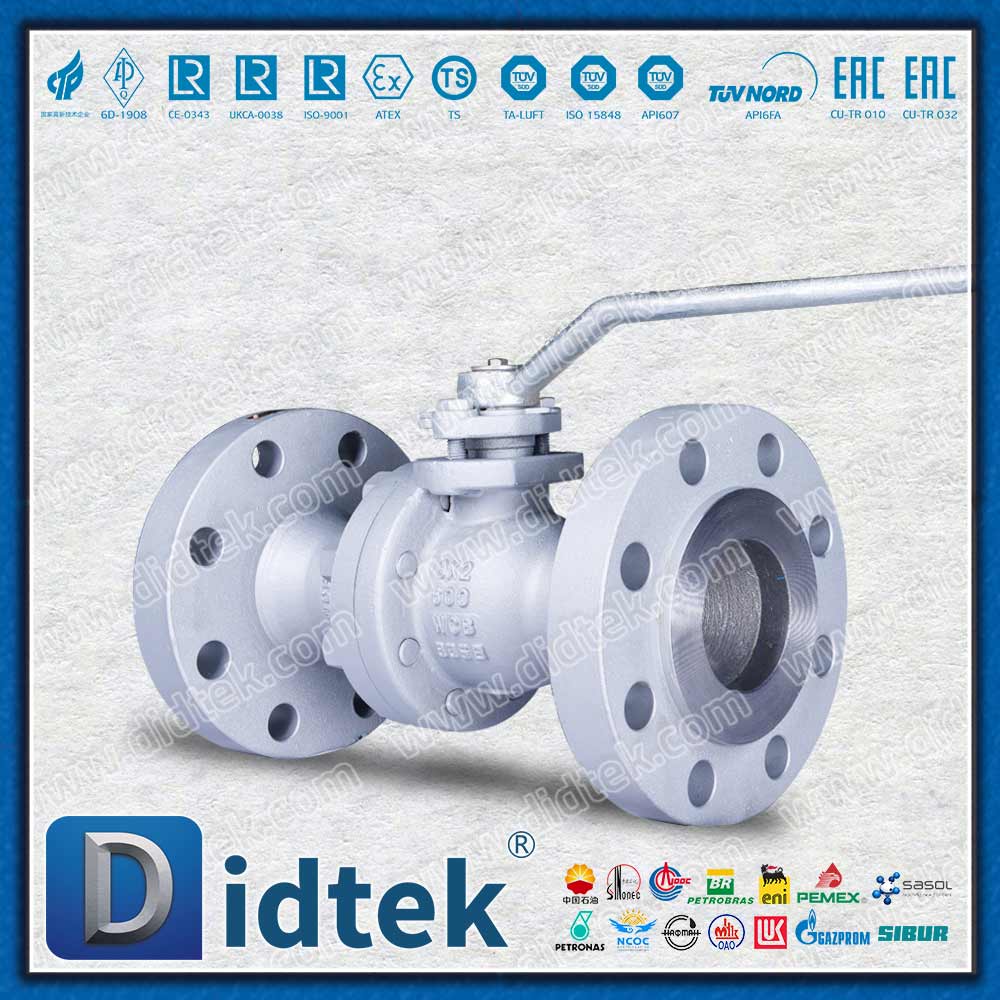

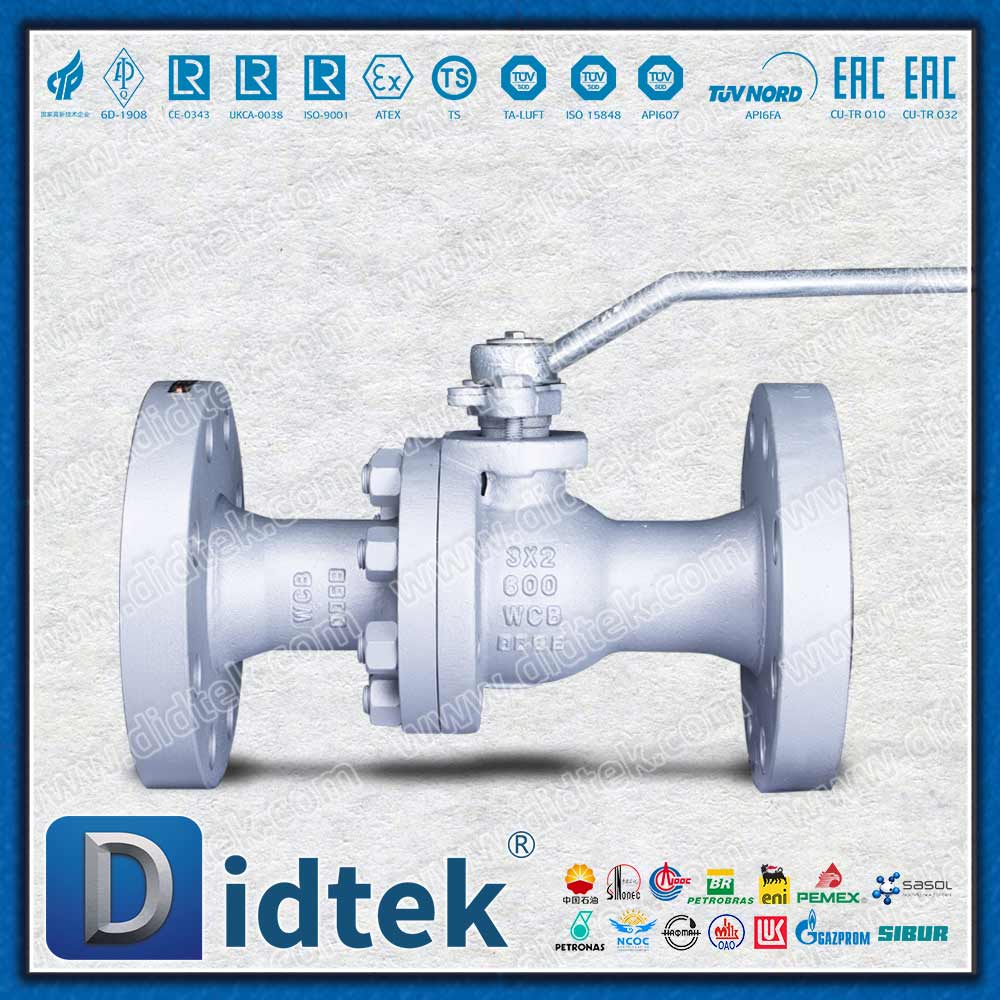

Positionnement du produit principal
Cette vanne à boisseau sphérique haute performance est spécialement conçue pour les fluides chimiques hautement corrosifs. Il adopte une double technologie de protection composée d'un siège de valve en PCTFE (polychlorotrifluoroéthylène) et d'un revêtement spécial en résine époxy. Tout en conservant une excellente stabilité chimique, il offre une protection anticorrosion et anti-perméation exceptionnelle, ce qui en fait un choix idéal pour les conditions de travail difficiles telles que les acides forts, les alcalis forts et les solvants organiques.
Détails des spécifications techniques
| Catégorie de paramètre | spécification technique |
| Matériau du corps de vanne | acier au carbone WCB/acier inoxydable CF8/CF8M |
| Matériau du siège de soupape | PCTFE (polytrifluoroéthylène) |
| Système de revêtement | revêtement en résine époxy, épaisseur 250-300μm |
| Pression nominale | PN10/16/25 (Classe 150/300) |
| Plage de température | -40℃ à +130℃ (siège de vanne PCTFE) |
| Méthodes de connexion | bride/filetage/soudage bout à bout |
| Conception de protection incendie | Norme API 607 |
| Supports applicables | acides forts, alcalis forts, solvants organiques, milieux oxydants |
Caractéristiques de conception de base
1. Système de siège de soupape PCTFE
Stabilité chimique exceptionnelle
Résistant à presque toutes les concentrations de solutions acides, alcalines et salines
Il présente une excellente résistance aux milieux oxydants tels que l'acide nitrique concentré et l'acide sulfurique concentré.
Sa résistance aux solvants organiques est supérieure à celle du PTFE
Perméabilité extrêmement faible
La structure moléculaire est dense et la perméabilité aux gaz et aux liquides est extrêmement faible
Empêche efficacement la corrosion du corps de vanne causée par la pénétration moyenne
Excellentes propriétés mécaniques
La résistance à la compression est ≥70MPa, soit 2 à 3 fois celle du PTFE
Dureté élevée, bonne résistance à l'écoulement à froid et performances d'étanchéité stables à long terme
2. Protection spéciale de revêtement époxy
Système de protection complet
Les surfaces intérieures et extérieures du corps de vanne sont entièrement protégées par un revêtement époxy
L'épaisseur du revêtement est uniforme, sans coins morts couverts
A passé la certification ISO 12944 C4-M en matière d'environnement de corrosion
Excellente adhérence
La surface a subi un traitement de sablage, avec une rugosité de Ra 50-85μm
L'adhérence du revêtement répond à la norme ISO 2409
Résistance chimique
Résistant aux milieux chimiques avec un pH allant de 3 à 11
Résistance au brouillard salin ≥1000 heures
3. Conception d'étanchéité spécialisée
Structure d'étanchéité bidirectionnelle : elle adopte une conception de joint à lèvre pour obtenir une étanchéité bidirectionnelle fiable
Conception de sécurité incendie : après la défaillance du joint souple, un joint secondaire métal sur métal est formé
Conception antistatique : assure un chemin d'électricité statique entre la bille et le corps de la vanne
Explication détaillée des avantages en termes de performances
Performances de résistance à la corrosion
Protection complète : siège de valve PCTFE + revêtement époxy pour une double protection
Solution économique : corps de vanne en acier au carbone + revêtement pour une résistance à la corrosion proche de celle de l'acier inoxydable
Conception longue durée : la durée de vie est augmentée de 3 à 5 fois dans les milieux corrosifs
Fiabilité de l'étanchéité
Joint zéro fuite : conforme à la norme d’étanchéité API 598
Application à large plage de température : maintient une étanchéité stable dans la plage de -40 ℃ à +130 ℃
Siège de valve longue durée : le matériau PCTFE présente d'excellentes performances anti-vieillissement
Performance opérationnelle
Conception à faible friction : le faible coefficient de friction du PCTFE garantit un couple de fonctionnement stable
Structure antiblocage : conception antiblocage pour éviter les difficultés opérationnelles après une inactivité prolongée
Contrôle précis : la position du commutateur est précise, permettant une régulation précise du débit
Domaines d'application typiques
Processus chimique
Industrie du chlore-alcali : chlore gazeux, milieu acide chlorhydrique
Production de pesticides : solvants organiques, milieux acides et alcalins
Intermédiaires de colorant : matières premières chimiques hautement corrosives
Industrie pharmaceutique
Production d'ingrédients pharmaceutiques actifs : contrôle de l'alimentation des cuves de réaction
Récupération de solvant : système de transport de solvants organiques
Pipeline propre : contrôle des fluides de haute pureté
Produits chimiques électroniques
Produits chimiques électroniques humides : transport d'acides et d'alcalis de haute pureté
Industrie photovoltaïque : Contrôle de la solution de nettoyage des plaquettes de silicium
Fabrication de semi-conducteurs : système d'eau ultra pure
Projet de protection de l'environnement
Traitement des eaux usées : système de neutralisation acido-basique
Traitement des gaz résiduaires : système de circulation de tour d'absorption
Traitement des déchets dangereux : Système de collecte de produits chimiques
Installation et entretien
Précautions d'installation
Évitez de cogner et de rayer la surface du revêtement
Installer avec des outils spéciaux pour éviter d'endommager le revêtement
Vérifier l'intégrité du revêtement avant la pose
Points clés de l'entretien
Inspection régulière
Inspection de l'état du revêtement (tous les 6 mois)
Inspection des performances d’étanchéité
Surveillance du couple de fonctionnement
Maintenance préventive
Il est recommandé d'effectuer une inspection complète tous les deux ans
Remplacer le joint de siège de soupape selon les conditions d'utilisation
Résumé
Le robinet à boisseau sphérique spécifique aux produits chimiques à revêtement époxy en PCTFE, grâce à la combinaison innovante d'application de matériaux spéciaux et de technologie d'ingénierie de surface, offre :
Résistance exceptionnelle à la corrosion : Double protection du siège de vanne en PCTFE et du revêtement époxy
Garantie d'étanchéité fiable : Maintenez zéro fuite à long terme dans des conditions de travail difficiles
Coût d'utilisation économique : obtenez une résistance à la corrosion de qualité acier inoxydable avec une base en acier au carbone
Large adaptabilité des applications : couvre la grande majorité des fluides hautement corrosifs
Groupes de clients concernés : Diverses entreprises dans des secteurs tels que le génie chimique, les produits pharmaceutiques, l'électronique et la protection de l'environnement qui manipulent des fluides hautement corrosifs.
| Marque | DIDTEK |
| Structure | Balle |
| Matériau de la vanne | Didtek fournit de l'acier moulé, de l'acier inoxydable, des alliages spéciaux, du CI, du DI, etc. |
| Type de vanne | Didtek produit un robinet à tournant sphérique |
| Essai de vanne | Quantité 100% testée avant livraison |
| Garantie des vannes | 18 mois après expéditions et 12 mois après installation |
| Structure de la vanne | Robinet à tournant sphérique |
| Livraison par vanne | 15 à 30 jours |
| Échantillon de vanne | Échantillon disponible par Didtek Valve |
| Couleur de la vanne | Demande du client |
| Garniture de vanne | Boîtier en contreplaqué pour robinet à tournant sphérique |
| Quantité minimale de commande | 1 ensemble |
| Certificat de vanne | API6D/CE/ISO9001/ISO14001 |
| Lieu d'origine | Zhejiang, Chine (continentale) |
| Détails de livraison : | Expédié dans 15-30 jours après le paiement |
| Port | Shanghai ou Ningbo |
| Conditions de paiement | LC, D/A, D/P, T/T, Western Union |
