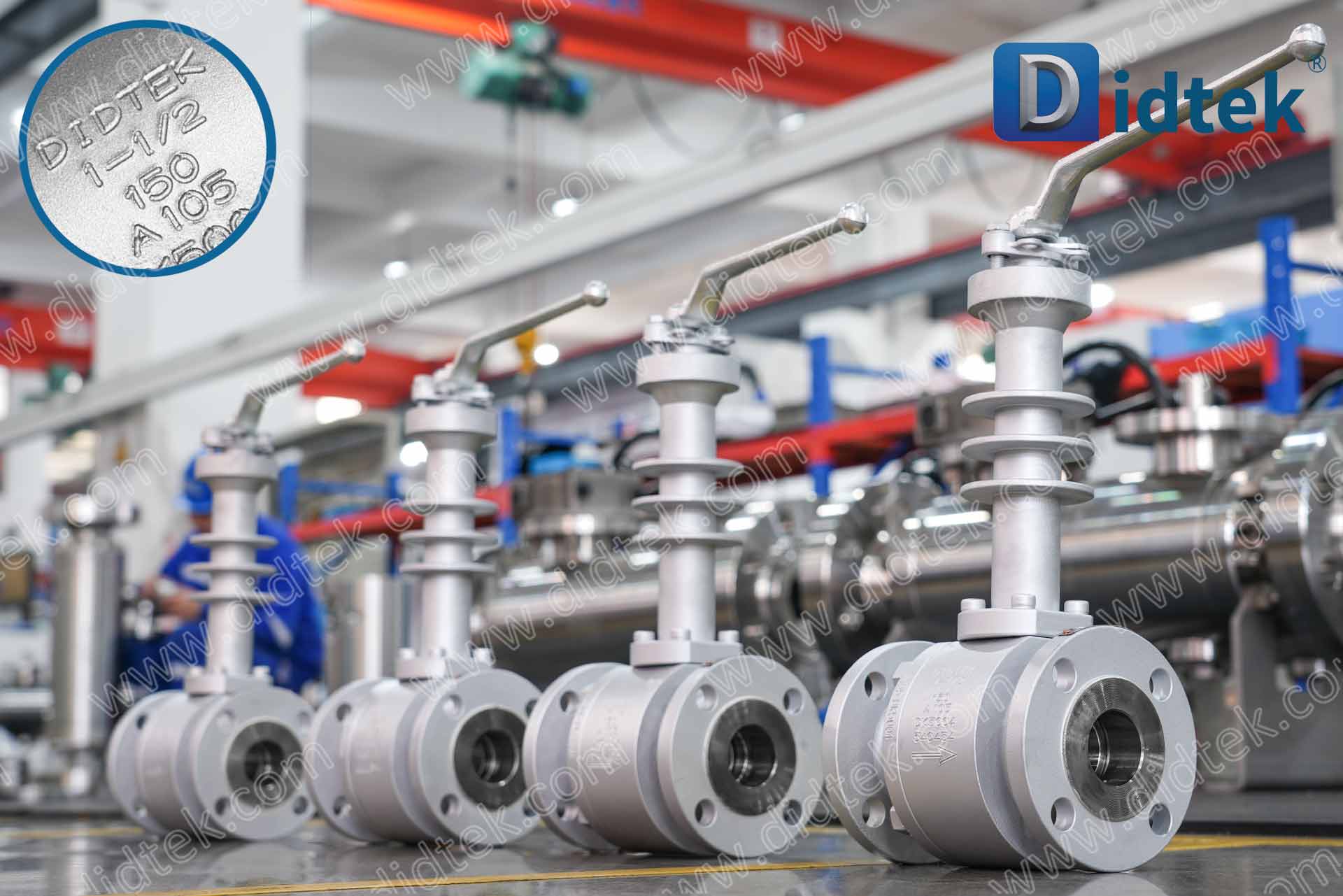

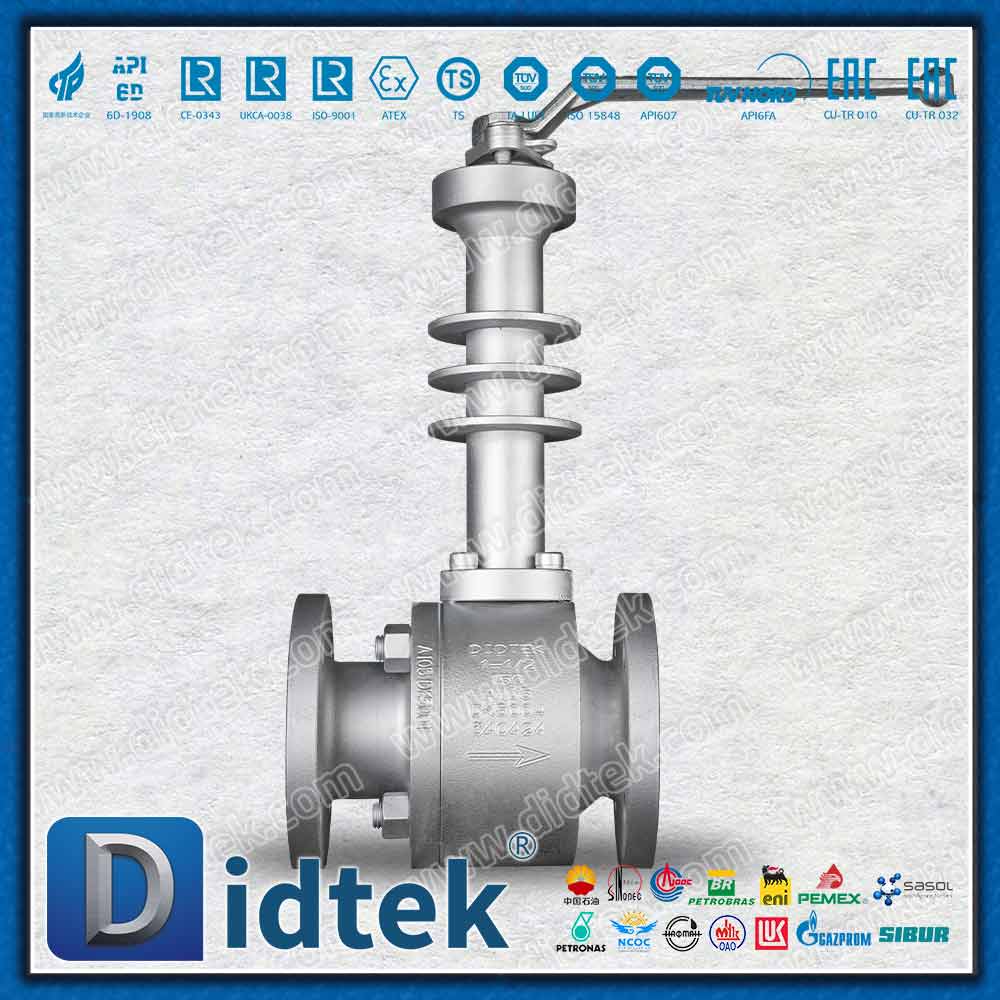

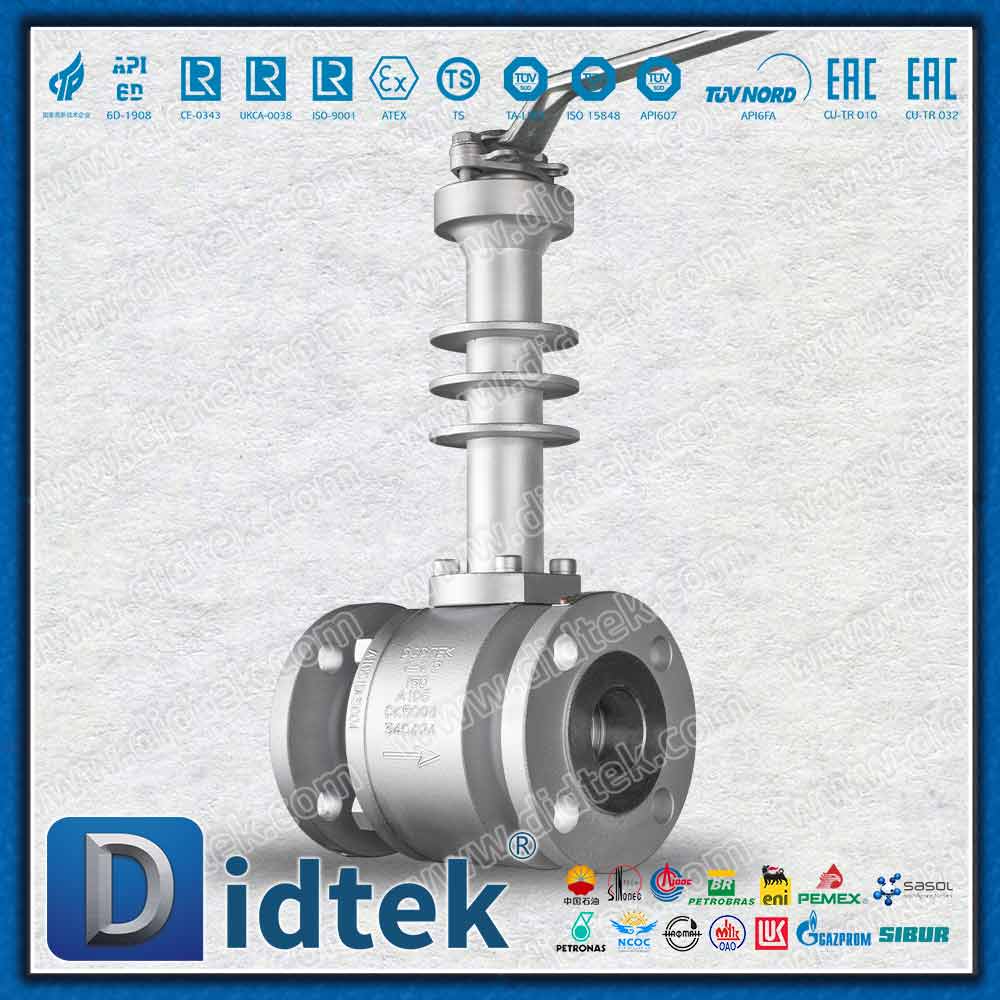

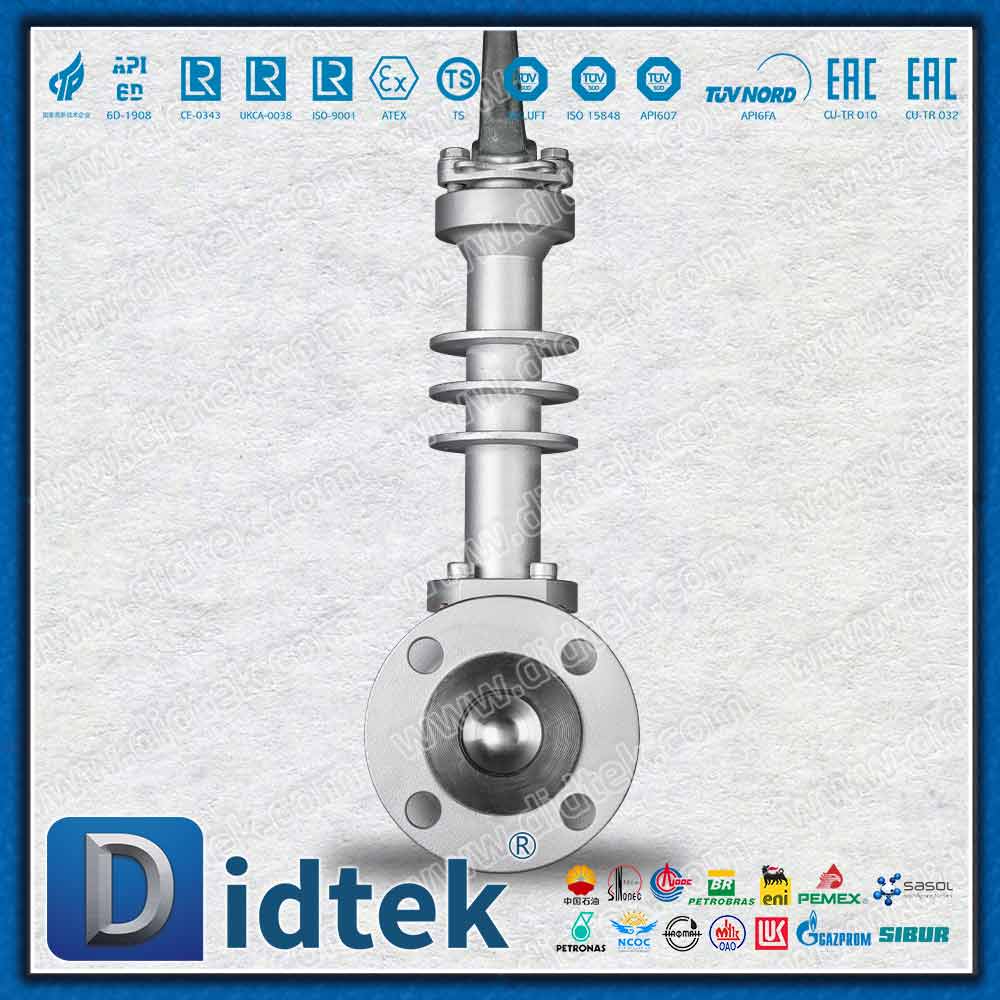

Étendre le robinet à tournant sphérique en métal à haute température de capot

Description de la conception

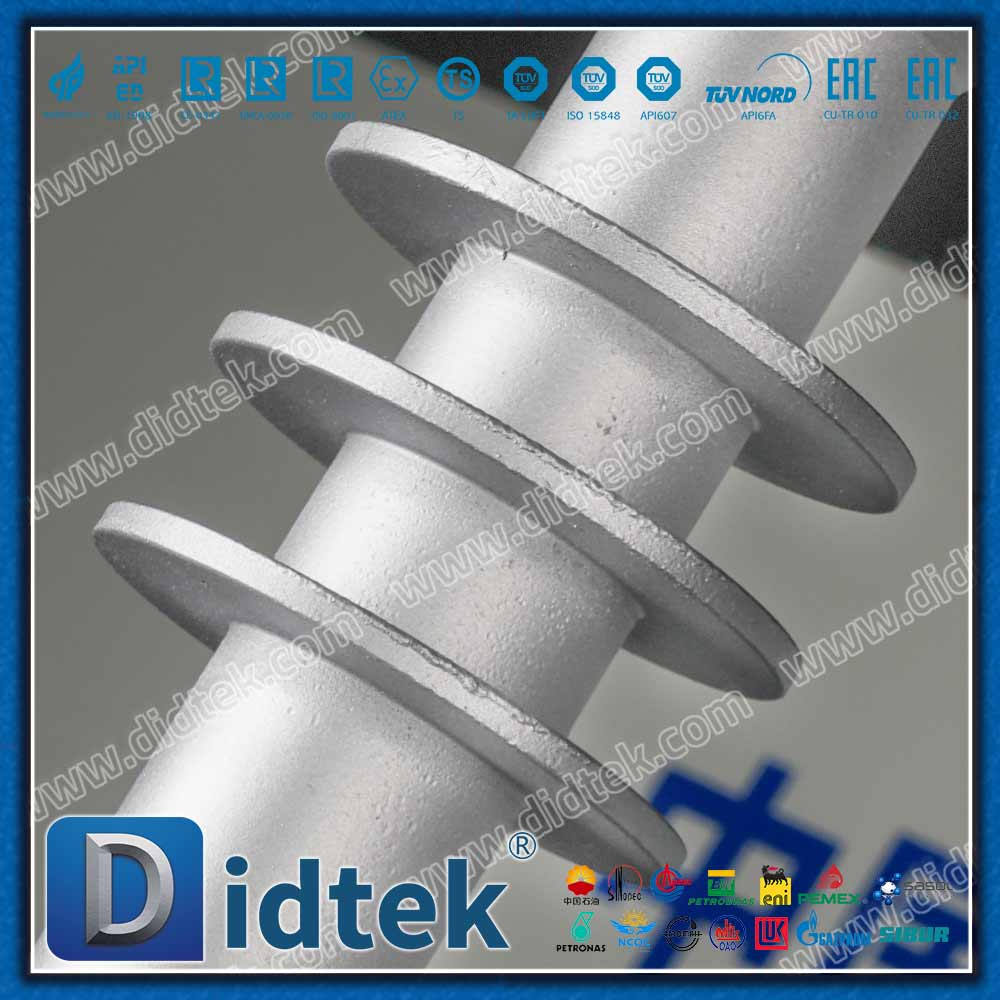

• Capot d'extension thermique : le boîtier de tige allongé agit comme une ailette de refroidissement, permettant à la chaleur de se dissiper avant d'atteindre la boîte de garniture, prolongeant ainsi la durée de vie des éléments d'étanchéité et des actionneurs.

• Revêtement dur supérieur (TCC/CCC) : la bille et les sièges sont traités avec des revêtements de carburant à oxygène à haute vitesse (HVOF), offrant une dureté de surface jusqu'à HRC 70+ pour résister au grippage et à l'érosion à haute température.

• Garniture à charge dynamique : utilise une garniture en graphite alimentée par ressort pour compenser la dilatation et la contraction thermiques, en maintenant une étanchéité constante lors de fluctuations rapides de température.

• Sièges à ressort : les sièges métalliques sont soutenus par des ressorts en alliage haute température (tels que l'Inconel X-750) pour assurer un contact constant entre la bille et le siège, même à de faibles pressions de conduite.

• Conception du siège du grattoir (en option) : conçue pour « essuyer » la surface de la bille pour la débarrasser du tartre ou des particules, empêchant ainsi l'accumulation qui pourrait endommager les faces d'étanchéité.

Les robinets à tournant sphérique métal-métal à haute température à capot étendu sont largement utilisés dans les environnements exigeants en raison de leurs propriétés matérielles supérieures :

• Énergie solaire thermique : manipulation de sel fondu à des températures extrêmement élevées.

• Raffinage et pétrochimie : manutention de catalyseurs, lignes de boues et unités de craquage à haute température.

• Centrales électriques : services d’isolation de vapeur surchauffée et de purge de chaudières.

• Exploitation minière et fusion : lixiviation acide à haute pression et transport de boues abrasives.
