Robinet à bille soudé par prise cryogénique PCTFE Seat F316

Présentation du produit

La vanne à boisseau sphérique soudée à siège de vanne PCTFE basse température F316 est une vanne spéciale spécialement conçue pour les conditions de travail cryogéniques. Il adopte un corps de vanne forgé en acier inoxydable ASTM A182 F316 et est équipé d'un siège de vanne en PCTFE (polychlorotrifluoroéthylène) relié par soudage par emboîtement. Il maintient d'excellentes performances d'étanchéité et une intégrité structurelle dans un environnement à température extrêmement basse de -196 ℃ et constitue une solution idéale pour le traitement des milieux cryogéniques tels que le gaz naturel liquéfié (GNL), l'azote liquide et l'oxygène liquide.

Spécifications techniques

Caractéristiques du produit

1. Siège de vanne PCTFE spécial basse température

Adaptabilité à très basse température

Il maintient une excellente élasticité et des performances d'étanchéité à -196 ℃

La perméabilité ultra-faible empêche les dommages au siège de soupape causés par la pénétration du fluide

Il a une excellente résistance à l'écoulement à froid et peut maintenir la précharge pendant une longue période

Performances mécaniques exceptionnelles

Résistance à la compression ≥ 70 MPa (2 à 3 fois celle du PTFE)

Il a une dureté élevée et une excellente résistance à l'usure

Compatibilité chimique

Résistant à la corrosion par la plupart des acides, alcalis et solvants

Il est applicable aux milieux cryogéniques tels que le GNL, l'azote liquide et l'oxygène liquide

2. Traitement cryogénique profond de l'acier inoxydable F316

Garantie de ténacité à basse température

Toutes les pièces sous pression sont soumises à un traitement cryogénique en profondeur à -196 ℃

Éliminer le stress de fabrication et stabiliser la structure organisationnelle

Assurer la résistance aux chocs à basses températures

Certification des matériaux

Fournir le certificat matériel de 3.1

L'énergie d'impact à basse température est ≥ 41 J@ -196℃

3. Conception de connexion par soudage par douille

Connexion permanente

Il est soudé en un seul corps avec le système de canalisation pour obtenir une connexion sans fuite.

Il convient aux conditions de travail à haute pression et vibrations

Économisez de l'espace d'installation et ayez une apparence soignée

Optimisation du soudage

La conception en biseau est conforme à la norme ASME B16.25

Réserver une marge appropriée pour le retrait de soudage

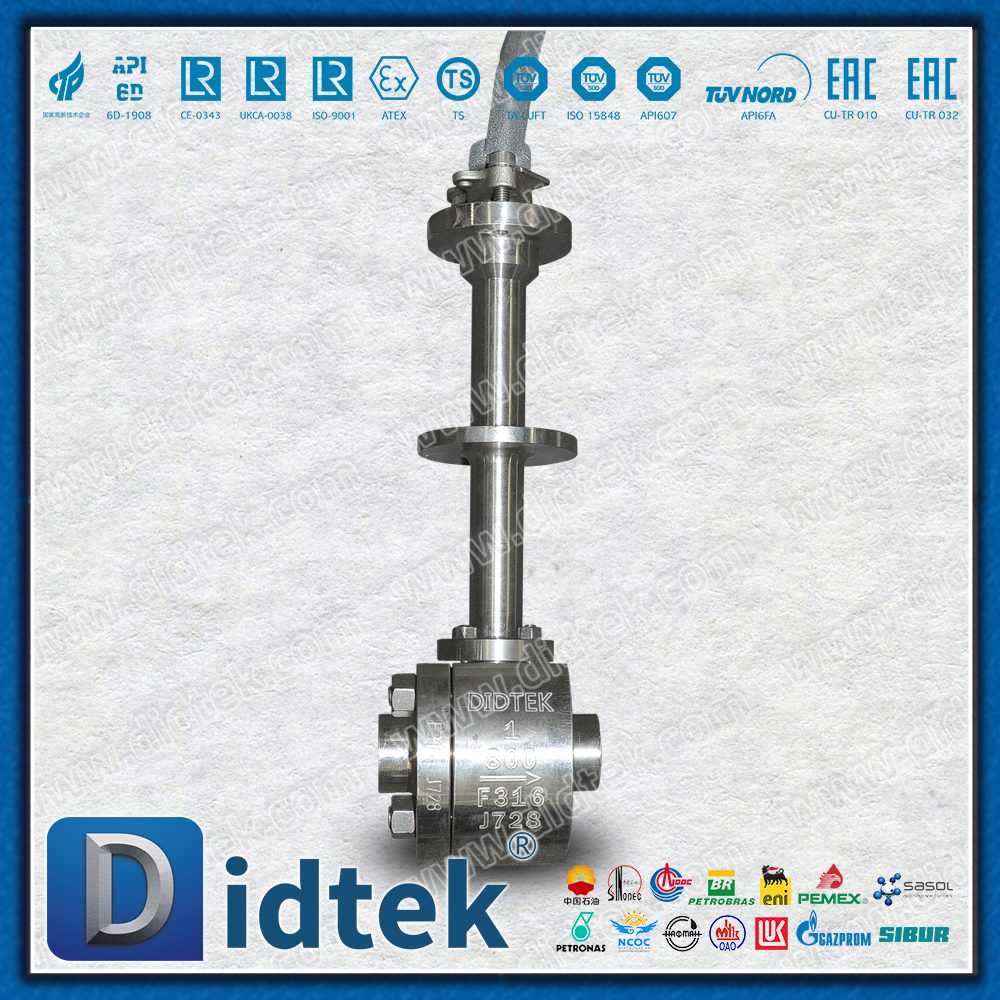

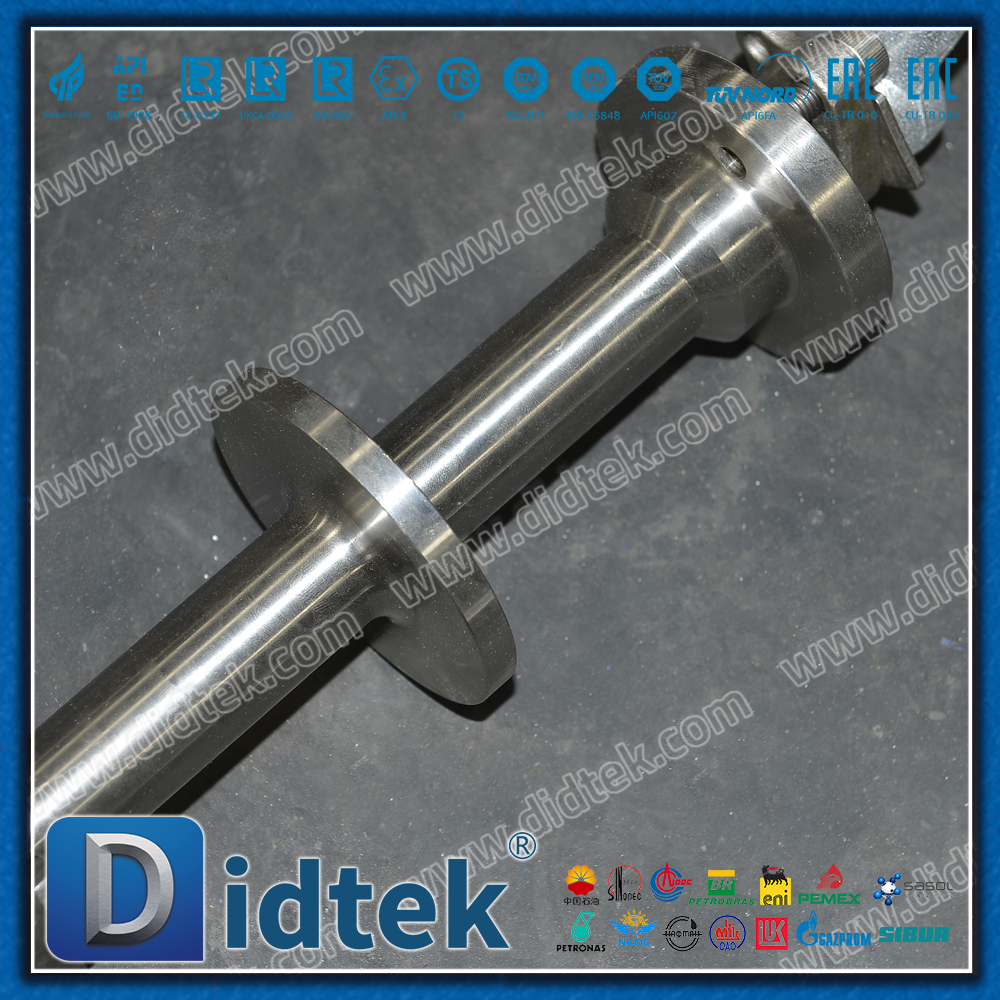

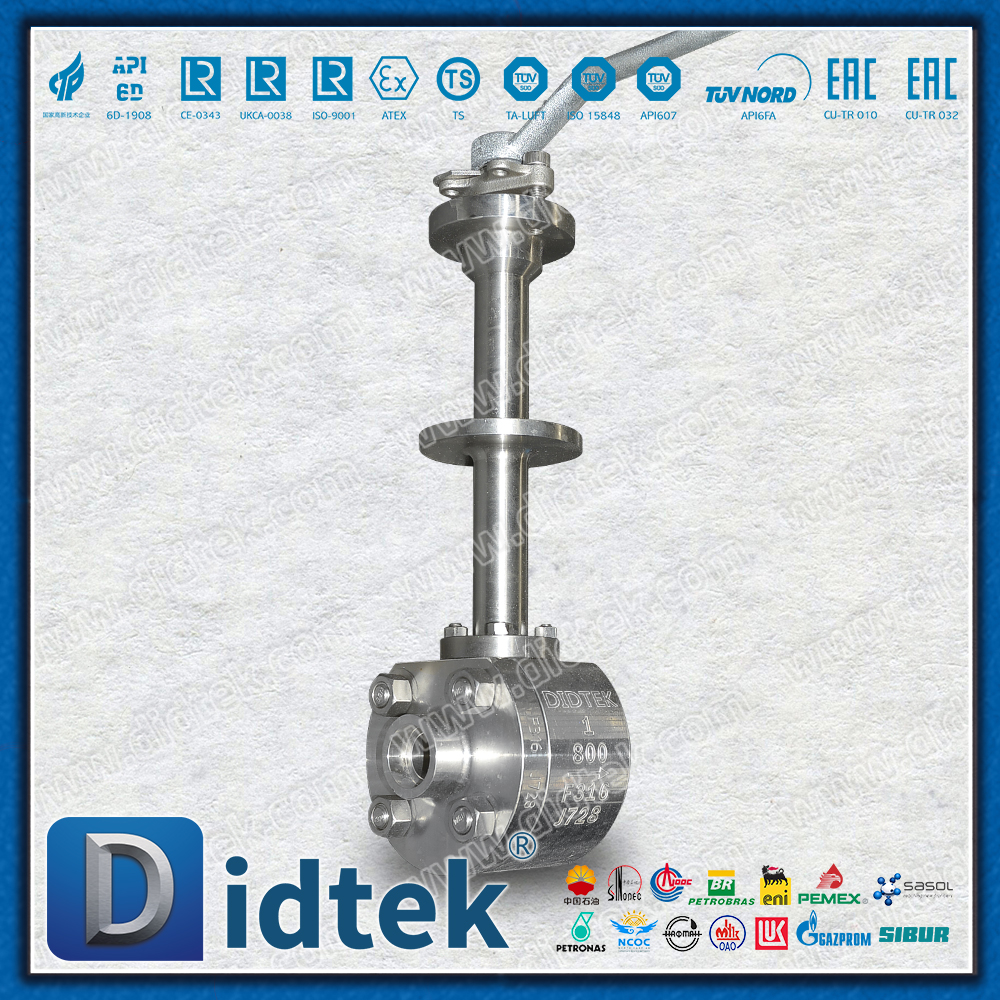

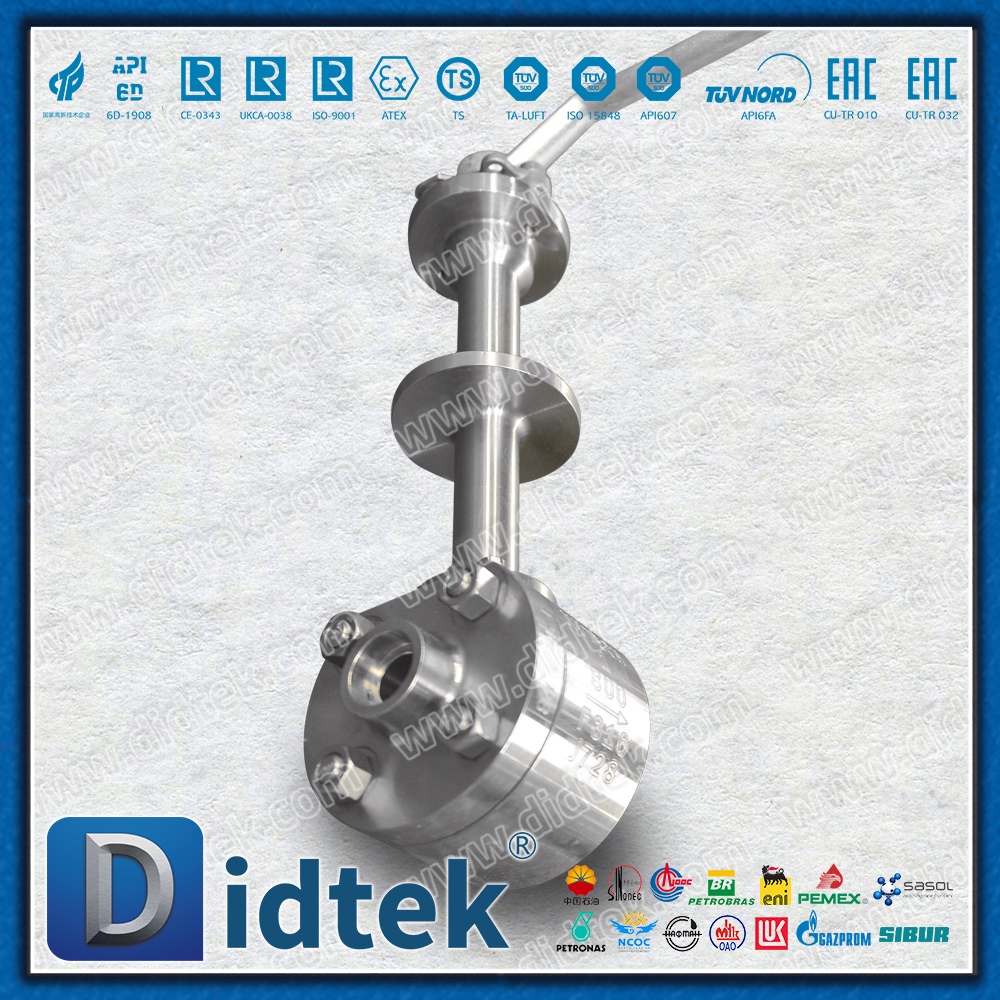

4. structure du cou étendue à basse température

Isolation thermique efficace

Étendez le col de la vanne pour vous assurer que la température de la boîte à garniture est supérieure à 0 ℃

Empêcher la tige de valve de se coincer à cause du givrage

Une longueur standard et une longueur personnalisée sont disponibles

Conception d'isolation contre le froid

Un anneau de fixation de couche d'isolation contre le froid est prévu sur la surface extérieure du col de vanne

Il est pratique pour la construction continue de la couche d'isolation contre le froid

5. Système d'étanchéité spécial pour traitement cryogénique

Emballage à plusieurs niveaux

Joint principal : graphite flexible basse température

Joint secondaire : structure à soufflet (en option)

Étanchéité à la poussière : matériau spécial basse température

Conception antiblocage

Compensation à basse température de l'écart entre la bille et le siège de vanne

Éviter les bourrages causés par le retrait à basse température

Champ d'application

1. Gaz naturel liquéfié

Système de chargement et de déchargement du terminal de réception de GNL

Pipeline de traitement de l’unité de liquéfaction

Contrôle de l'entrée et de la sortie du réservoir de stockage

Vanne d'arrêt devant le vaporisateur

2. Gaz industriels

Conduites d'oxygène liquide/azote liquide pour unités de séparation d'air

Système d'alimentation et de déchargement du réservoir de stockage de liquide

Système de chargement et de déchargement de camions-citernes

Entrée et sortie de la pompe de transfert de liquide cryogénique

3. Produits chimiques spécialisés

Système de solvant à basse température

Dispositif spécial de liquéfaction de gaz

Équipement expérimental à très basse température

4. Nouvelle énergie

Système de stockage d'hydrogène liquide

Système de refroidissement supraconducteur

Carburant cryogénique aérospatial

Résumé

Le robinet à tournant sphérique soudé par emboîtement F316 à siège de vanne PCTFE basse température, grâce à la combinaison parfaite de matériaux dédiés à basse température, d'une structure cryogénique optimisée et d'un processus de fabrication précis, assure l'industrie cryogénique.

Étanchéité cryogénique fiable : le siège de valve en PCTFE maintient une excellente élasticité à -196 ℃

Longue durée de vie : un traitement cryogénique en profondeur assure la stabilité du matériau à basse température

Connexion absolument sûre : la connexion par soudage par emboîtement permet d'obtenir une fuite permanente nulle

Maintenabilité pratique : la conception modulaire permet une maintenance rapide

Ce produit est un choix idéal pour les domaines du GNL, des gaz industriels et de la chimie cryogénique. Avec ses performances exceptionnelles à basse température et sa qualité fiable, il offre une garantie sûre et fiable pour le traitement des milieux cryogéniques.
