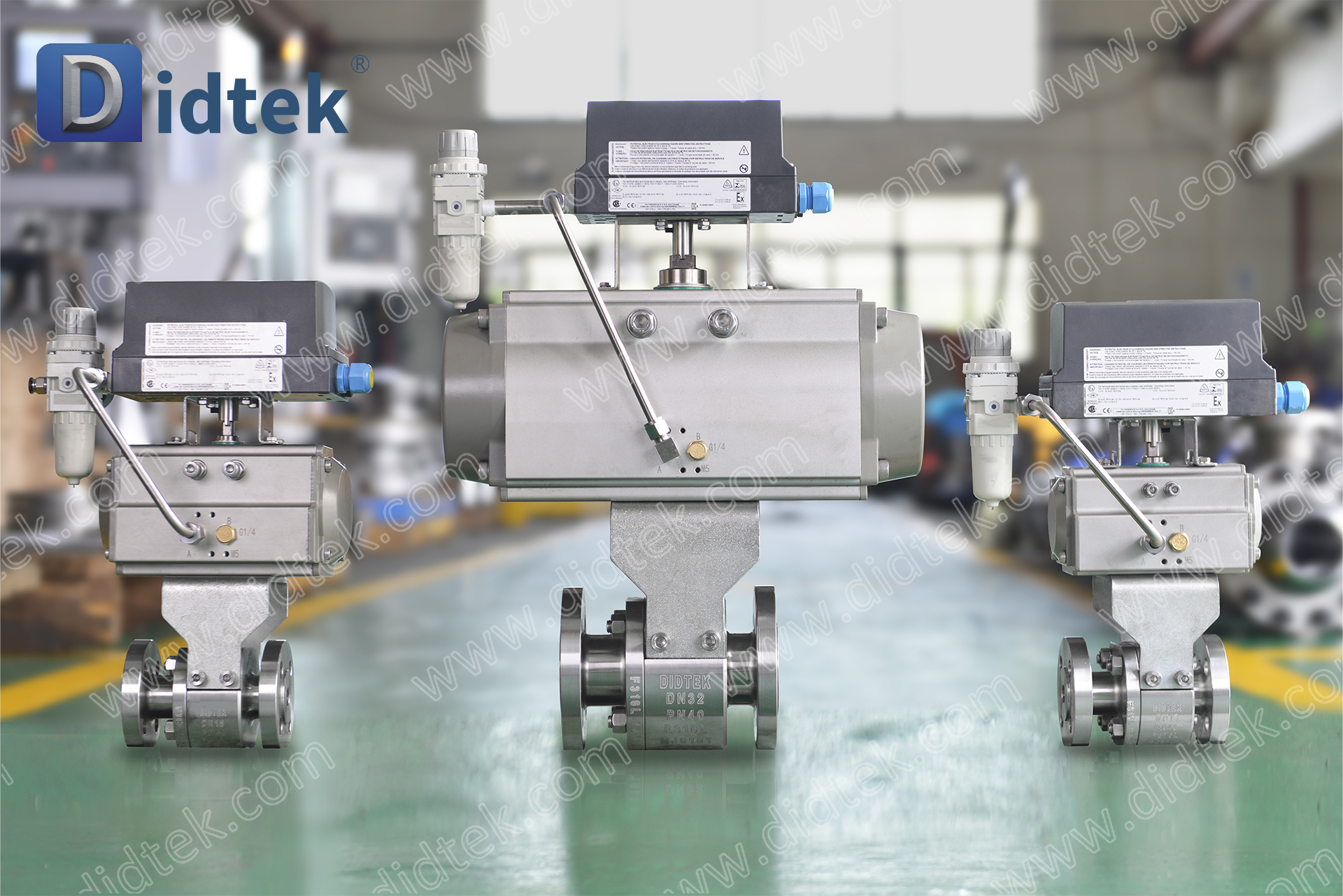

Robinet à tournant sphérique pneumatique Didtek F316L

Présentation du produit

« F316L » fait généralement référence au corps de vanne dont le matériau principal est l'acier inoxydable ASTM A182 F316L. Ce matériau contient du molybdène, il présente donc une excellente résistance à la corrosion et est particulièrement adapté à la manipulation de milieux corrosifs. Les vannes pneumatiques à bille utilisent l'air comprimé comme puissance pour entraîner les actionneurs afin d'obtenir une ouverture, une fermeture ou un réglage rapide de la vanne.

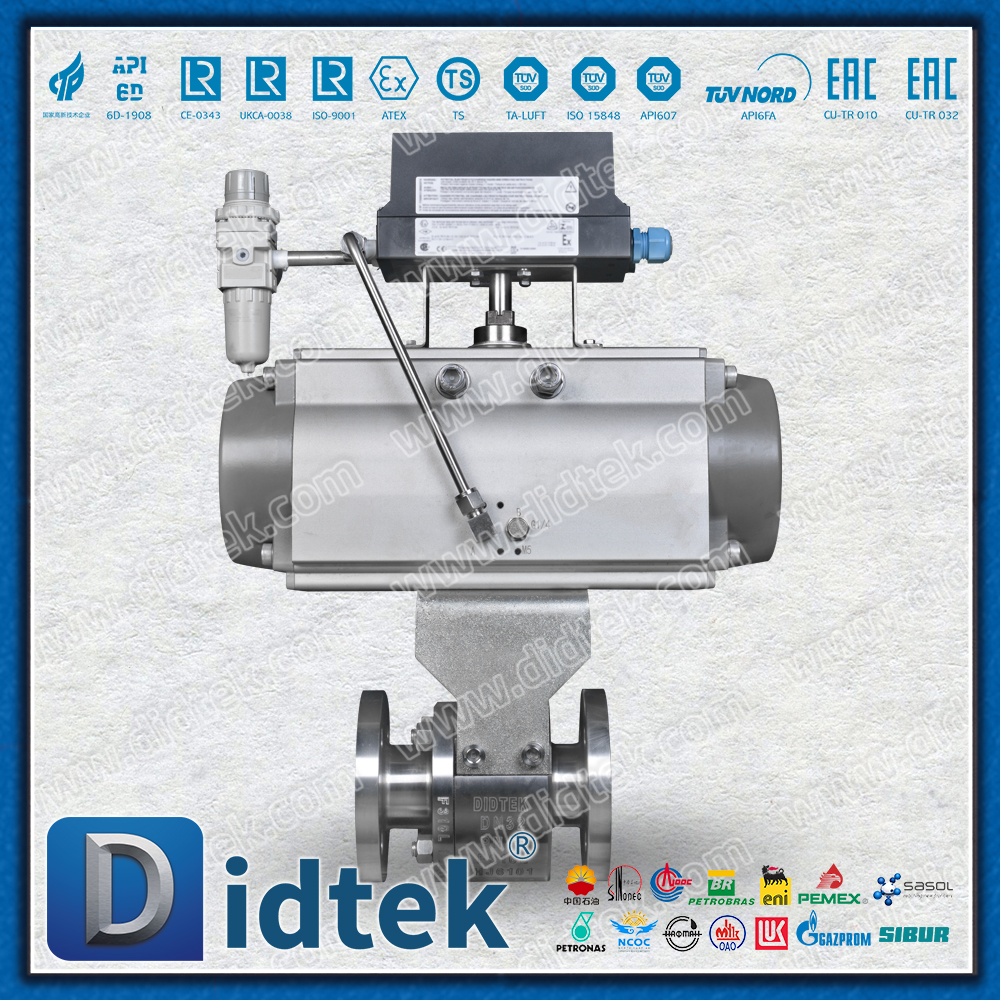

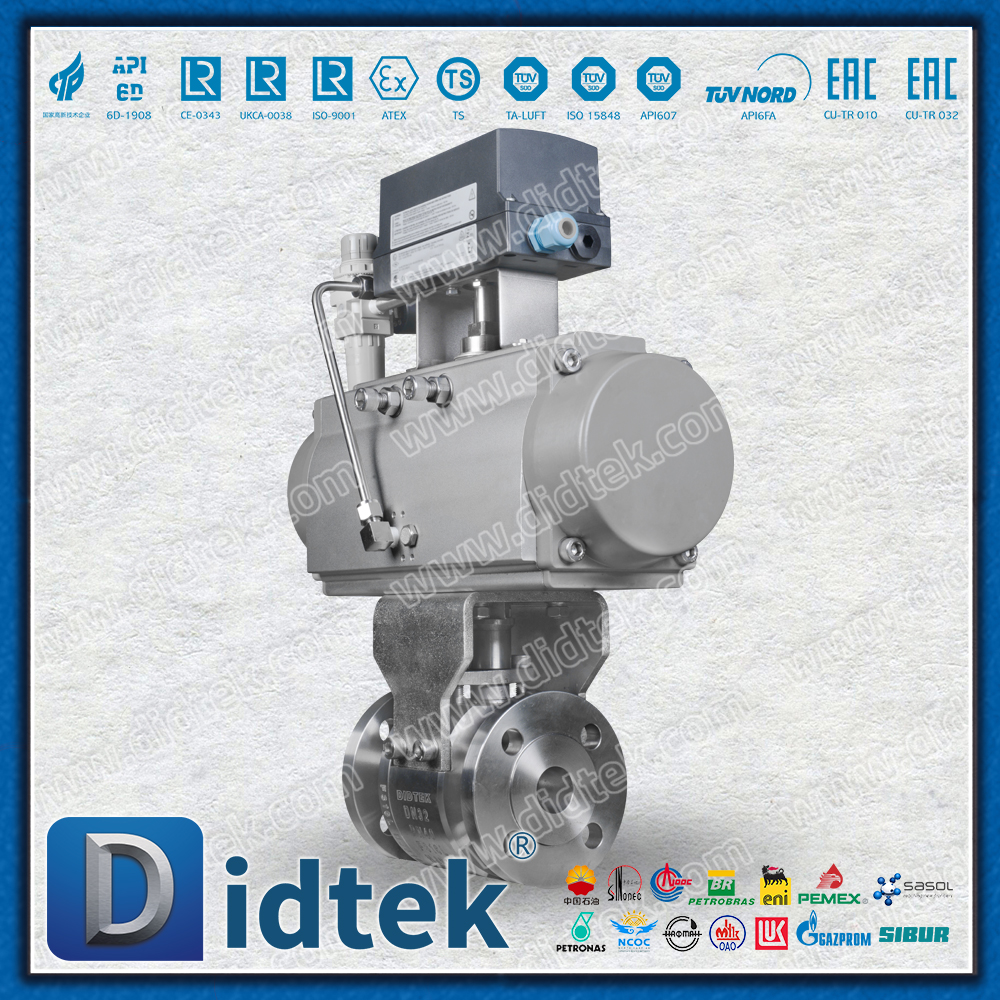

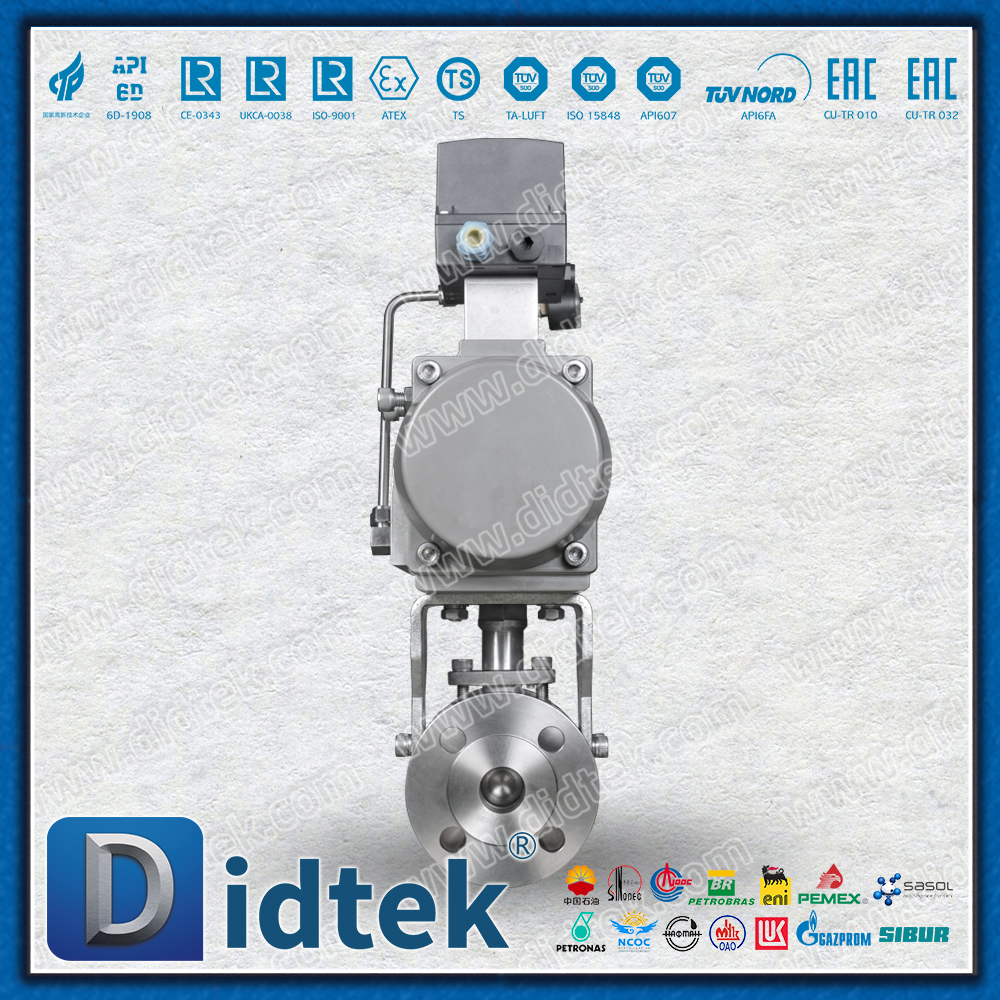

Robinet à tournant sphérique pneumatique Didtek F316L

Paramètres/descriptions typiques du projet

Matériau du corps de vanne : acier inoxydable F316L (ASTM A182 F316L)

Mode d'entraînement : Pneumatique (air comprimé)

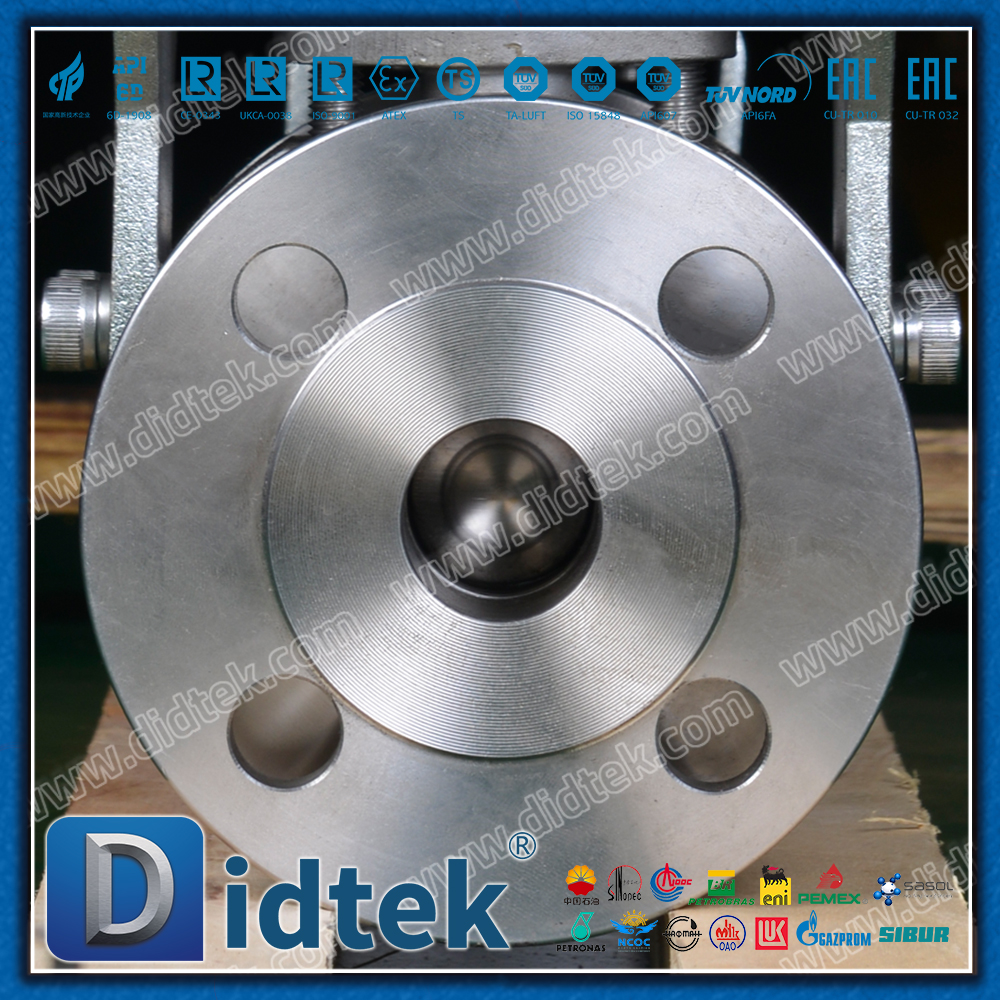

Méthodes de connexion : bride, plaquette, soudage, pince (qualité sanitaire), etc.

Forme structurelle : Boule flottante ou boule fixe ; Deux pièces ou trois pièces

Matériau d'étanchéité PTFE (polytétrafluoroéthylène) : Choix général, résistant à la corrosion. D'autres, comme le PPL, sont également courants.

La couverture du diamètre nominal est large, allant généralement de DN10 à DN100 ou plus

Les qualités de pression courantes incluent PN16, PN25, PN40, etc.

Les médias applicables comprennent l'eau, le gaz, l'huile, les liquides/gaz corrosifs acides ou alcalins, la vapeur, etc.

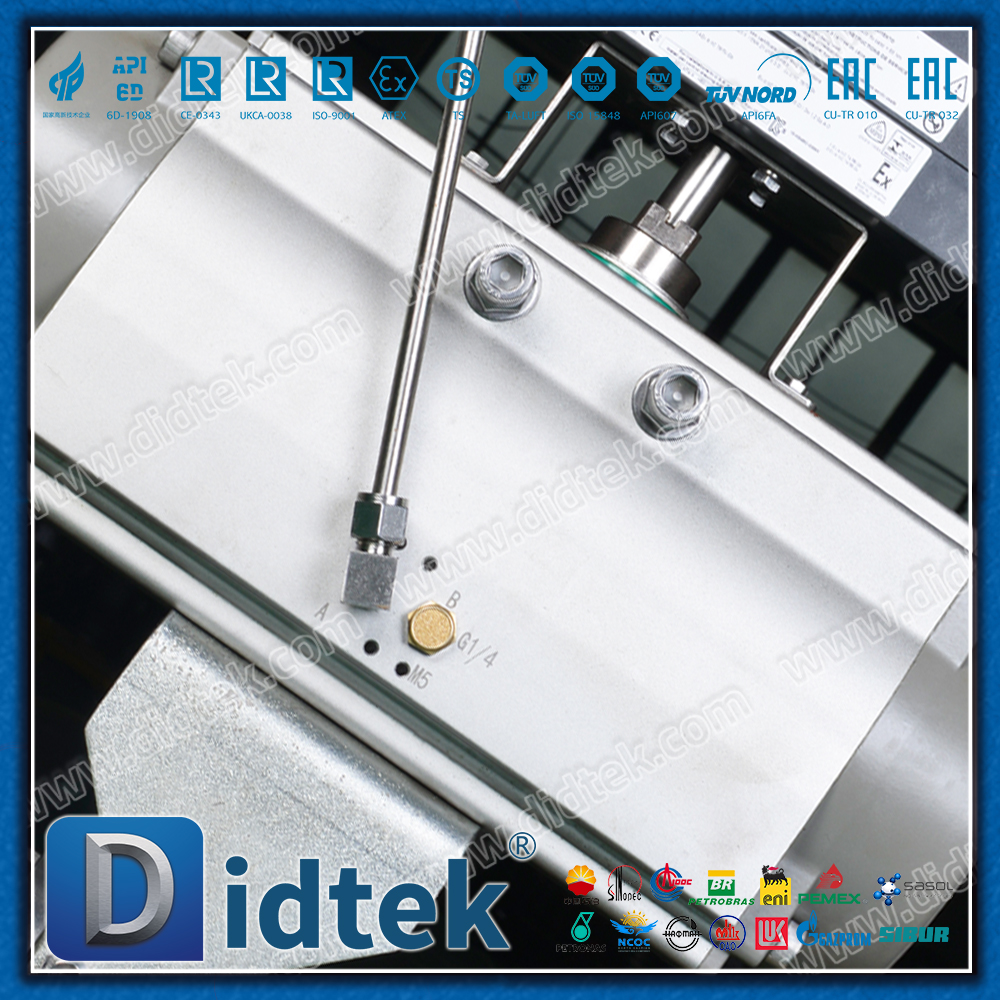

La pression de la source de gaz est généralement de 0,4 à 0,8 MPa

La température applicable varie en fonction du matériau d'étanchéité. Pour les joints PTFE, elle est d'environ -29 ℃ à 200 ℃

Les caractéristiques de conception peuvent inclure une structure ignifuge, une structure antistatique, une tige de valve anti-soufflage, une plate-forme haute ISO 5211, etc.

Fonctions et caractéristiques

Forte résistance à la corrosion : le matériau de base, l'acier inoxydable F316L, peut résister efficacement à l'érosion de divers milieux corrosifs.

Ouverture et fermeture rapides : l'entraînement pneumatique peut réaliser une ouverture et une fermeture rapides à un angle de 90 degrés, ce qui le rend adapté aux applications nécessitant une ouverture et une fermeture fréquentes ou une coupure rapide.

Étanchéité fiable : en utilisant des matériaux d’étanchéité souples tels que le PTFE, il est facile d’obtenir une fuite nulle.

Contrôle d'automatisation : il peut être facilement intégré à un système de contrôle d'automatisation en conjonction avec des accessoires tels que des électrovannes, des interrupteurs de fin de course et des positionneurs.

Conception de sécurité : De nombreux produits sont équipés de structures ignifuges (qui peuvent maintenir un certain degré d'étanchéité en cas d'incendie) et de structures antistatiques (qui peuvent évacuer l'électricité statique générée par le frottement entre la bille et la tige de vanne).

Industries d'application typiques

Ce type de vanne est largement utilisé dans les industries de transformation qui nécessitent une résistance à la corrosion et un contrôle automatique :

Génie chimique et pétrochimie : Manipulation de divers milieux corrosifs tels que les acides, les alcalis et les solvants.

Industrie pharmaceutique et bio-ingénierie : vannes à bille pneumatiques particulièrement sanitaires, utilisées dans des environnements exigeant des conditions aseptiques et sans poussière élevées.

Alimentation et boissons : Le matériau et le traitement de polissage sont conformes aux normes d'hygiène.

Traitement de l'eau et protection de l'environnement : Applicable aux systèmes de dosage, au traitement des eaux usées et à d'autres liens.

Système de vide : des vannes à bille spécialement conçues peuvent être utilisées pour le contrôle du débit de fluide dans des conditions de vide.

Spécification de conception :
