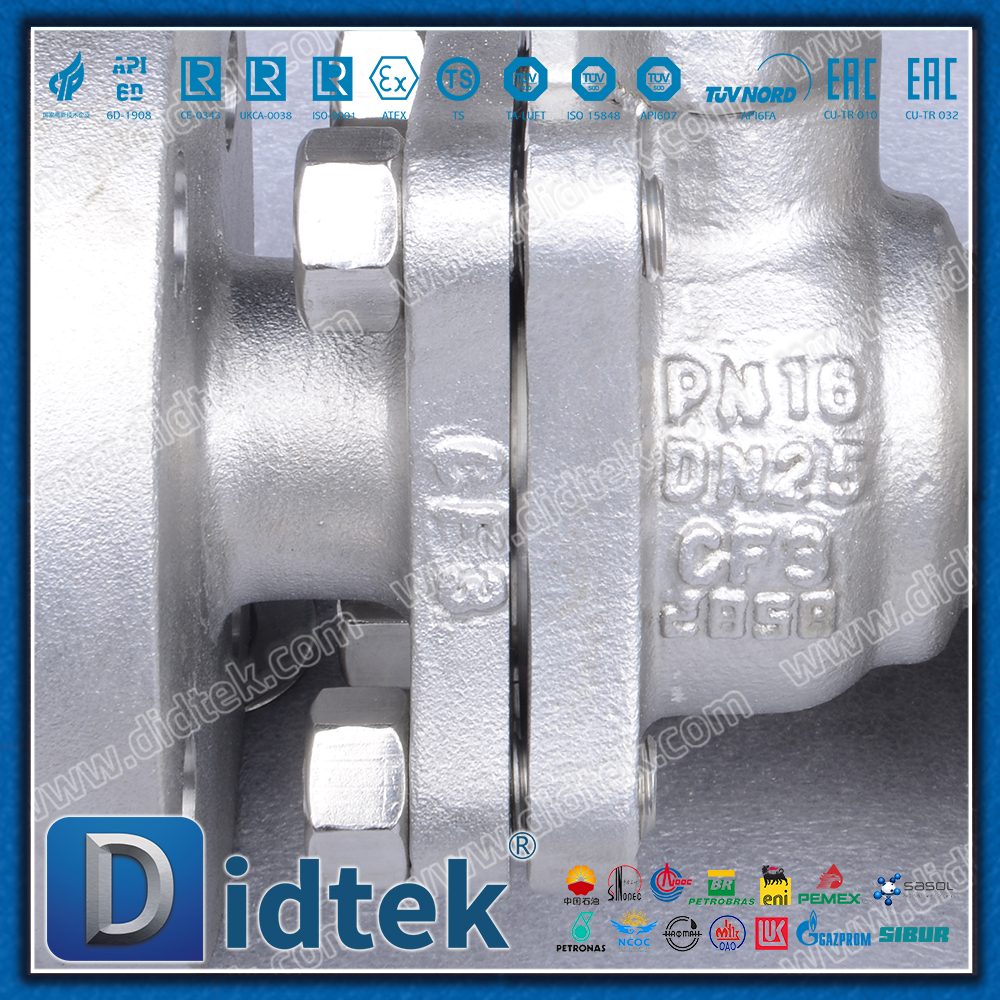

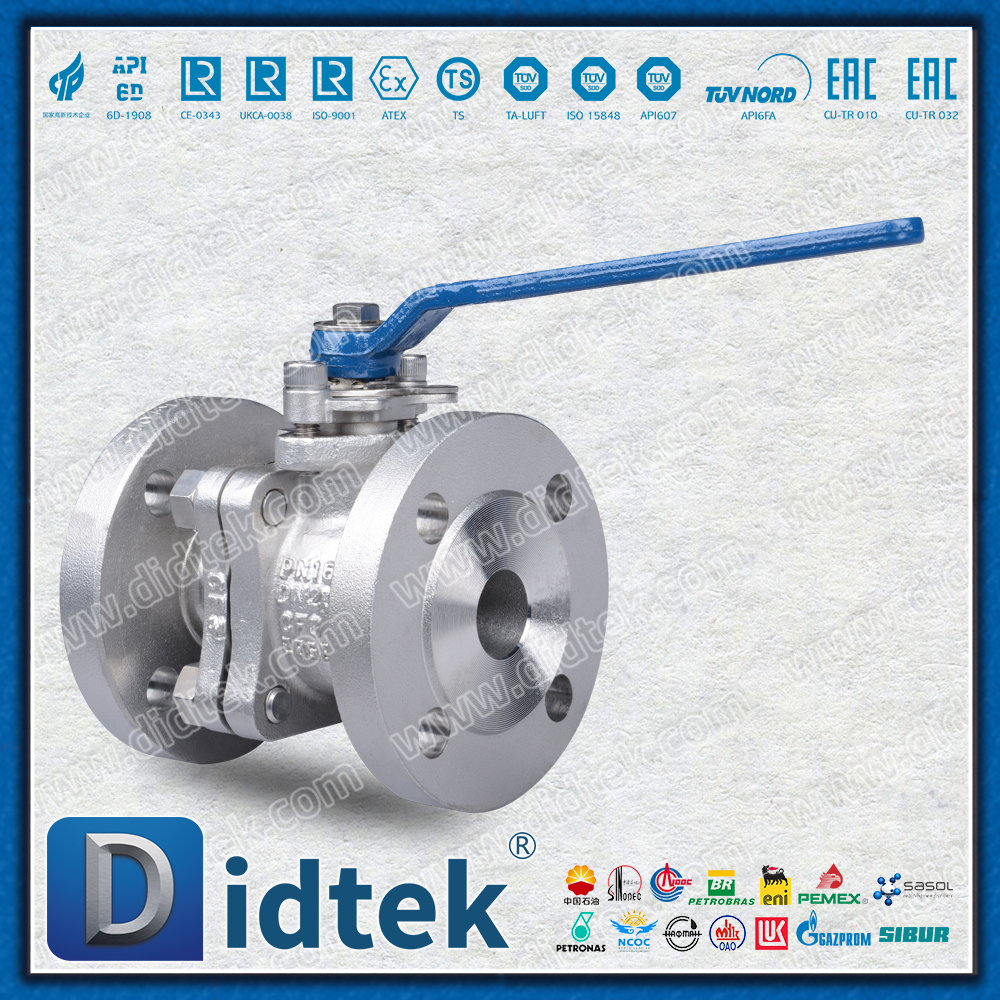

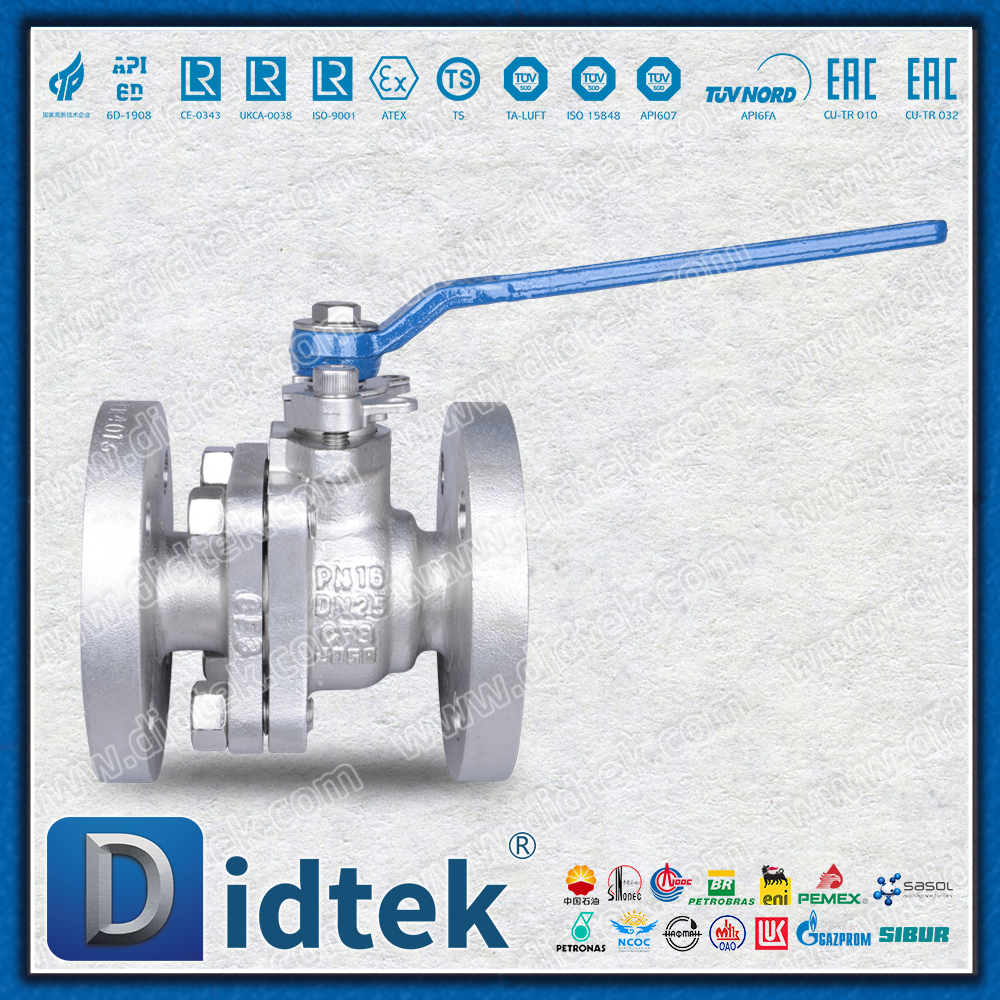

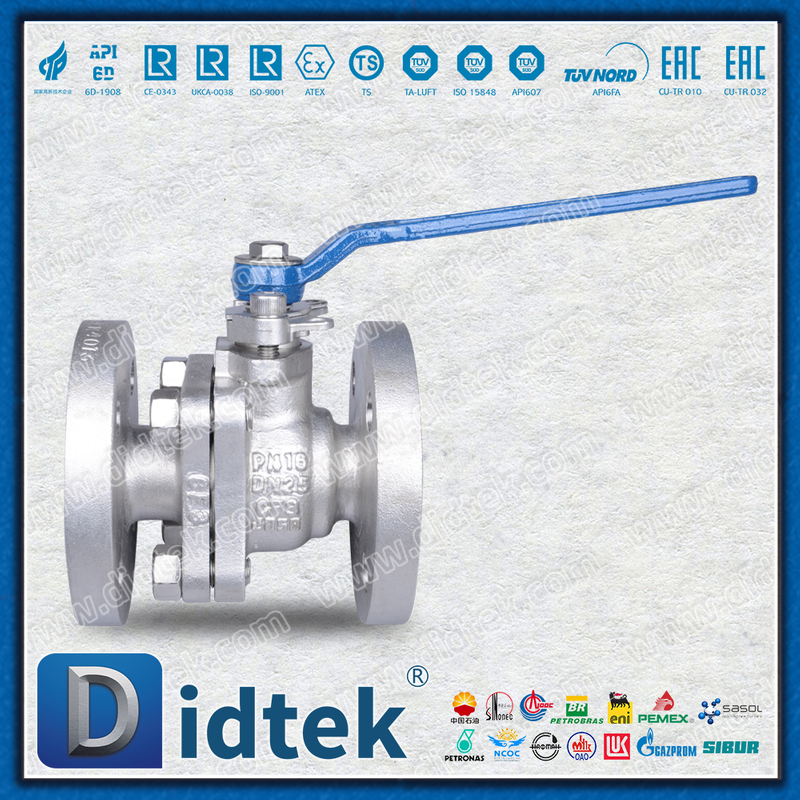

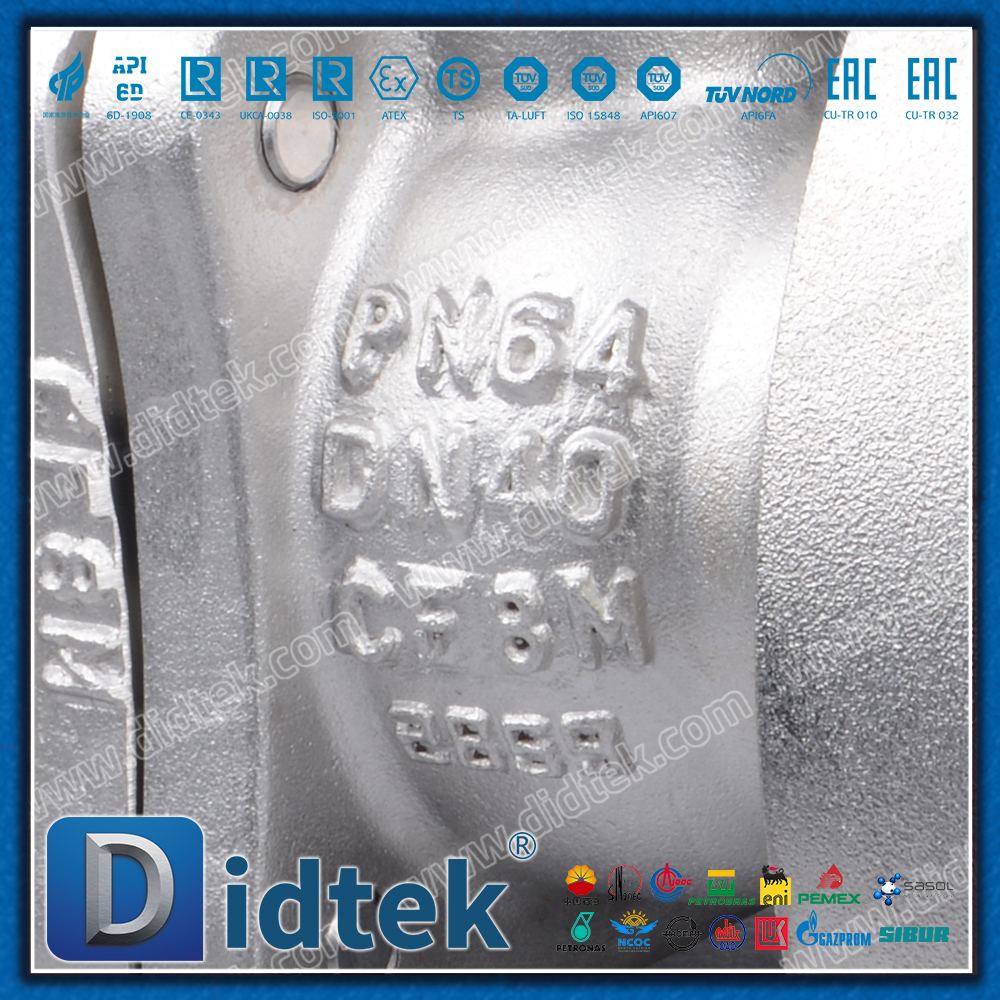

Tige flottante posée par métal d'acier inoxydable DIN/EN anti-éruption de robinet à tournant sphérique

Positionnement du produit principal

Un robinet à tournant sphérique flottant en acier inoxydable fabriqué strictement conformément aux normes européennes DIN/EN, doté d'une paire de joints d'étanchéité durs en métal et d'une conception de tige de vanne anti-éruption intrinsèquement sûre. Ce produit est spécialement conçu pour les conditions de travail difficiles telles que les températures élevées, l'usure et les fluides dangereux. Tout en garantissant des performances d’étanchéité exceptionnelles, il offre le plus haut niveau de sécurité opérationnelle.

Détails des spécifications techniques

Caractéristiques de conception de base

1. Tige de valve anti-éruption à sécurité intrinsèque

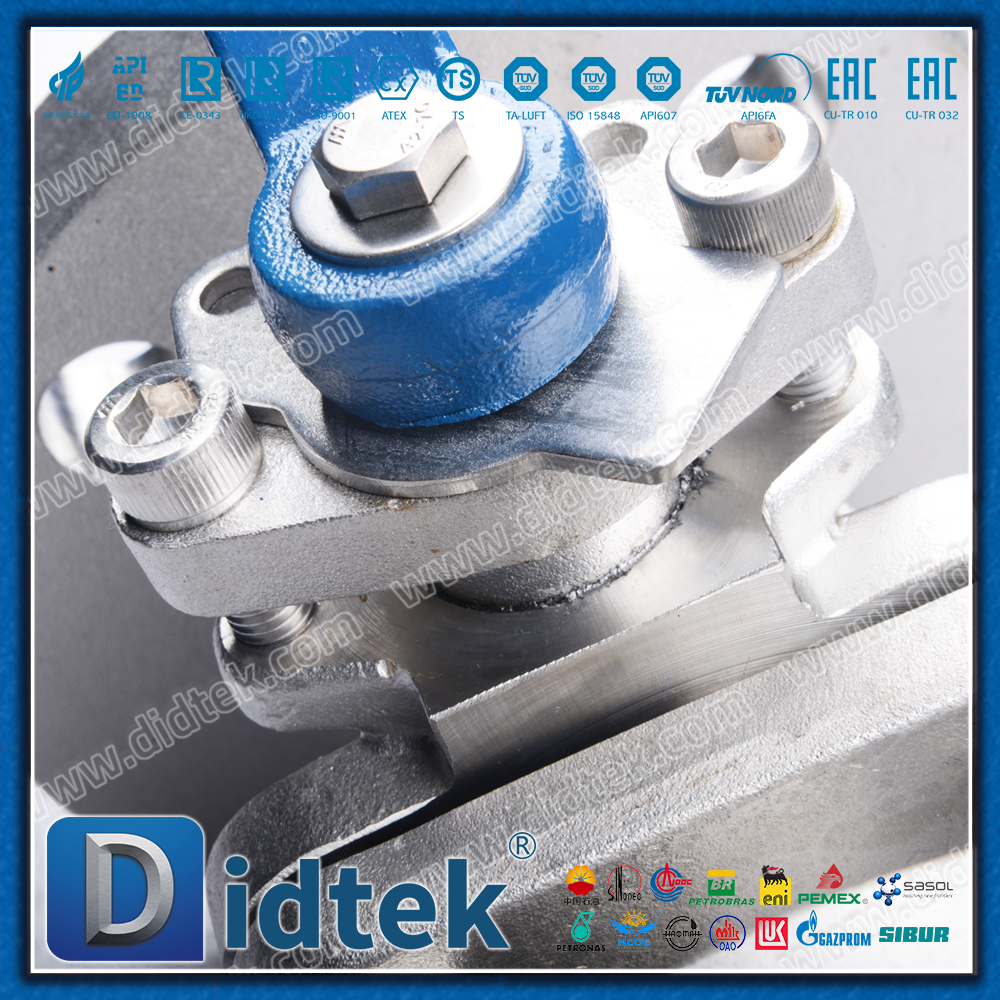

Tige de valve à structure en forme de T : la connexion entre la tige de valve et la bille adopte une conception de structure en forme de T de grande taille. Même si la cavité de la vanne est anormalement surpressurisée ou si le couvercle de la garniture tombe en panne, cela peut garantir que la tige de la vanne ne sera pas soufflée hors du corps de la vanne par la pression moyenne.

Double garantie de sécurité : la surface de contact entre le marchepied de la tige de vanne et le corps de la vanne est traitée avec précision pour former une butée mécanique, offrant une deuxième couche de protection

Conception à faible friction : la surface de la zone de contact entre la tige de vanne et la garniture a subi un traitement spécial pour assurer une bonne étanchéité tout en maintenant un faible couple de fonctionnement

2. Joint dur en métal haute performance

Structure composite multicouche

Couche de base : substrat en acier inoxydable

Couche de transition : couche tampon en alliage à base de nickel

Surface de travail: couche de céramique métallique en carbure de tungstène/carbure de chrome

Dureté de la surface : la dureté de la surface d'étanchéité peut atteindre HRC 68-72

Fonction auto-broyante : la bille et le siège de vanne ont un effet auto-broyant pendant le processus d'ouverture et de fermeture, garantissant ainsi une fiabilité d'étanchéité à long terme

3. Se conformer strictement aux normes DIN/EN

Standardisation dimensionnelle : espacement des brides, longueur structurelle, etc. entièrement conformes aux normes de la série DIN EN 558

Référence pression : L’indice pression-température suit strictement la norme DIN EN 12516

Spécification de test : effectuer des tests de pression stricts et une vérification des performances conformément à la norme DIN EN 12266-1

4. Optimisation de la structure de la boule flottante

Force d'étanchéité améliorée : sous l'action d'une pression moyenne, la bille appuie automatiquement vers le siège de valve à l'extrémité de sortie, formant un joint auto-amélioré

Capacité d'étanchéité bidirectionnelle : la précharge soigneusement conçue garantit que la vanne réalise une étanchéité bidirectionnelle fiable

Roulements à faible couple : Utilisant des matériaux de roulement à faibles coefficients de frottement, ils réduisent considérablement le couple de fonctionnement

Explication détaillée des avantages en termes de performances

Performances de sécurité

Sécurité absolue de la tige de valve : la conception anti-éruption élimine complètement le risque de vol de la tige de valve, protégeant ainsi la sécurité du personnel et de l'équipement.

Sécurité incendie : La structure métallique scellée est naturellement ignifuge et certifiée API 607

Conception antistatique : dispositif antistatique intégré pour garantir que la valeur de résistance entre la bille et le corps de la vanne répond aux exigences standard

Performances de durabilité

Résistance aux hautes températures : la structure d'étanchéité métallique peut résister à des conditions de travail à haute température supérieures à 550 ℃

Résistant à l'usure et à la corrosion : la surface d'étanchéité ultra dure combinée au corps de vanne en acier inoxydable peut résister à l'usure des particules et à la corrosion moyenne.

Conception longue durée : la durée de vie dans des conditions de travail difficiles est 3 à 5 fois supérieure à celle des vannes à joint souple

Conserver les avantages

Conception modulaire : les composants clés adoptent une conception modulaire, ce qui rend la maintenance et le remplacement pratiques

Maintenance en ligne : certaines structures prennent en charge la maintenance en ligne pour réduire les temps d'arrêt

Pièces de rechange standardisées : Conformes aux normes DIN/EN, les pièces de rechange sont faciles à obtenir et présentent une forte interchangeabilité

Domaines d'application typiques

Génie Chimique et Industrie Pétrochimique

Oléoduc et gazoduc à haute température

Système de transport de catalyseur

Contrôle puissant des solvants

Énergie et électricité

Système de vapeur de centrale électrique

Conduite d'eau d'alimentation de chaudière

Traitement des fumées à haute température

Métallurgie et Mines

Pipeline de transport de charbon pulvérisé

Système de contrôle de la pâte

Traitement des gaz à haute température

Industrie spéciale

Incinération des déchets pour la production d'électricité

Système d'huile de transfert de chaleur à haute température

Pipelines de processus dans des conditions de travail difficiles

Guide de sélection et de configuration

Configuration standard

Système de tige de valve anti-éclatement

Paire de joints durs en métal

Dispositif antistatique

Conception de sécurité incendie

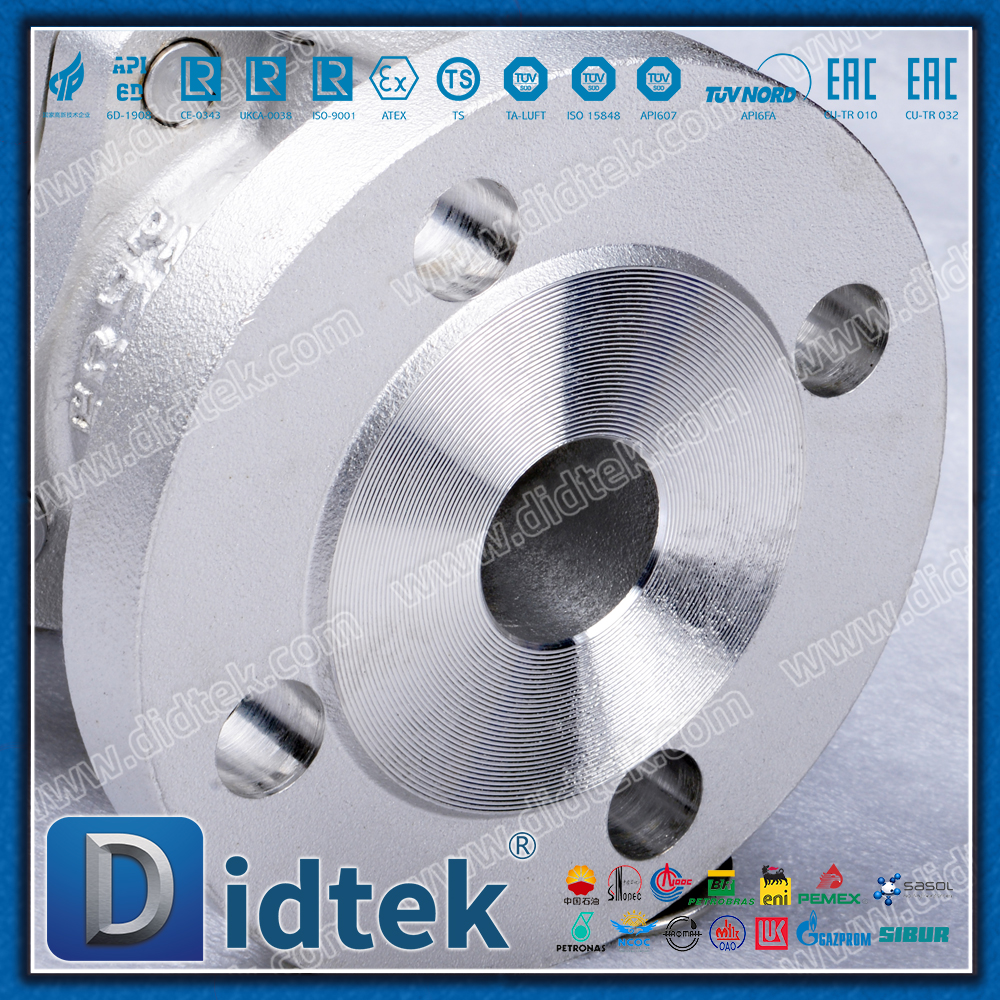

Raccordement à bride standard DIN

Configuration facultative

Couvercle de valve étendu : utilisé pour l'isolation à haute ou basse température

Actionneur : Boîte de vitesses manuelle/actionneur pneumatique/électrique

Dispositif de verrouillage : utilisé pour verrouiller en toute sécurité les états ouvert et fermé de la vanne

Revêtement spécial : Anti-corrosion pour la cavité intérieure ou traitement spécial pour la surface extérieure

Drainage/Échappement : Interface de décharge du corps de vanne

Résumé de la valeur technique

Le robinet à tournant sphérique flottant à tige de vanne anti-éruption à joint dur métallique en acier inoxydable standard DIN/EN, grâce à la combinaison parfaite d'une conception intrinsèquement sûre et du système standard européen, offre aux utilisateurs industriels

Le plus haut niveau de sécurité : la conception de la tige de valve anti-éruption élimine complètement les risques de sécurité majeurs

Adaptabilité supérieure aux conditions de travail : la structure d'étanchéité métallique peut résister à des températures extrêmes et aux fluides abrasifs

Garantie de conformité aux normes : Entièrement conforme aux normes DIN/EN pour garantir la qualité et l'interchangeabilité des produits

Longue durée de vie : des matériaux de haute qualité et une fabrication précise garantissent un fonctionnement fiable à long terme

Ce produit est particulièrement adapté aux points d'application critiques avec des exigences extrêmement élevées en matière de sécurité et de fiabilité, tels que les températures élevées, les pressions élevées et les fluides dangereux. C'est un gardien de la sécurité pour les conditions de travail à haut risque dans les industries de transformation.
