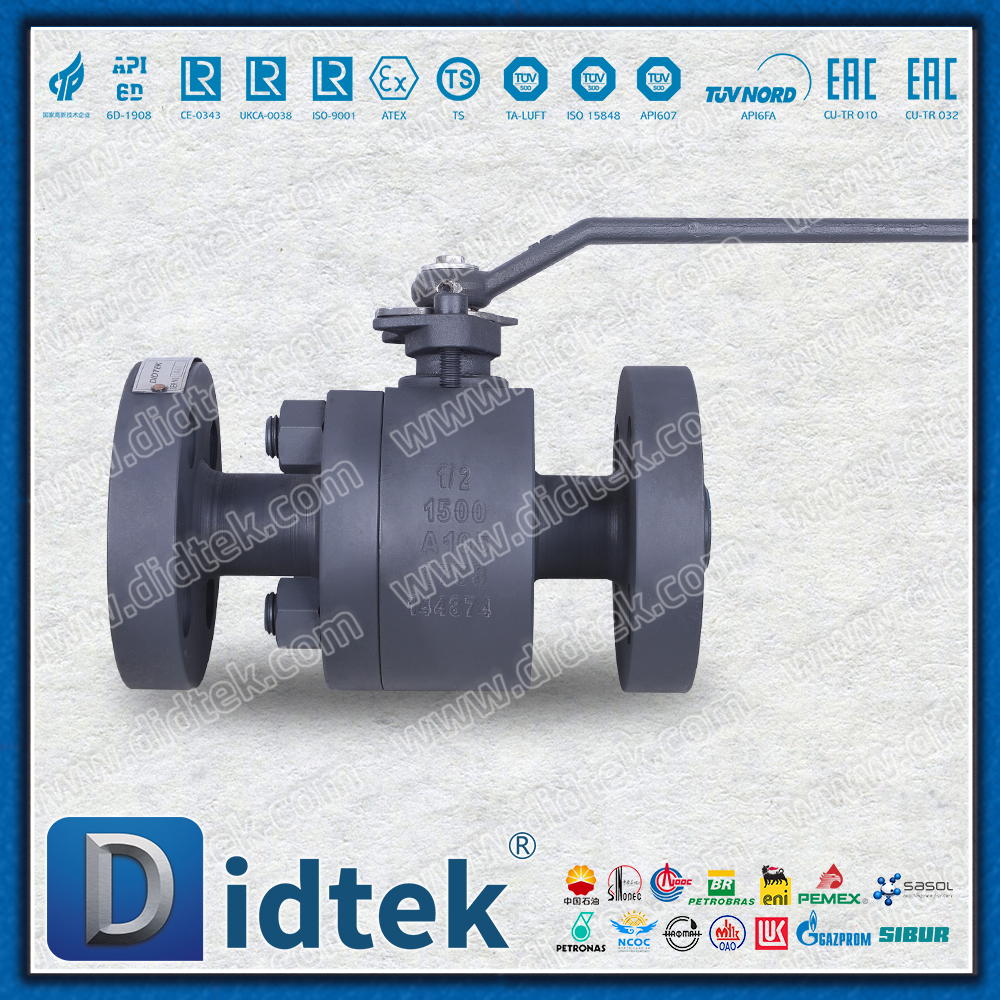

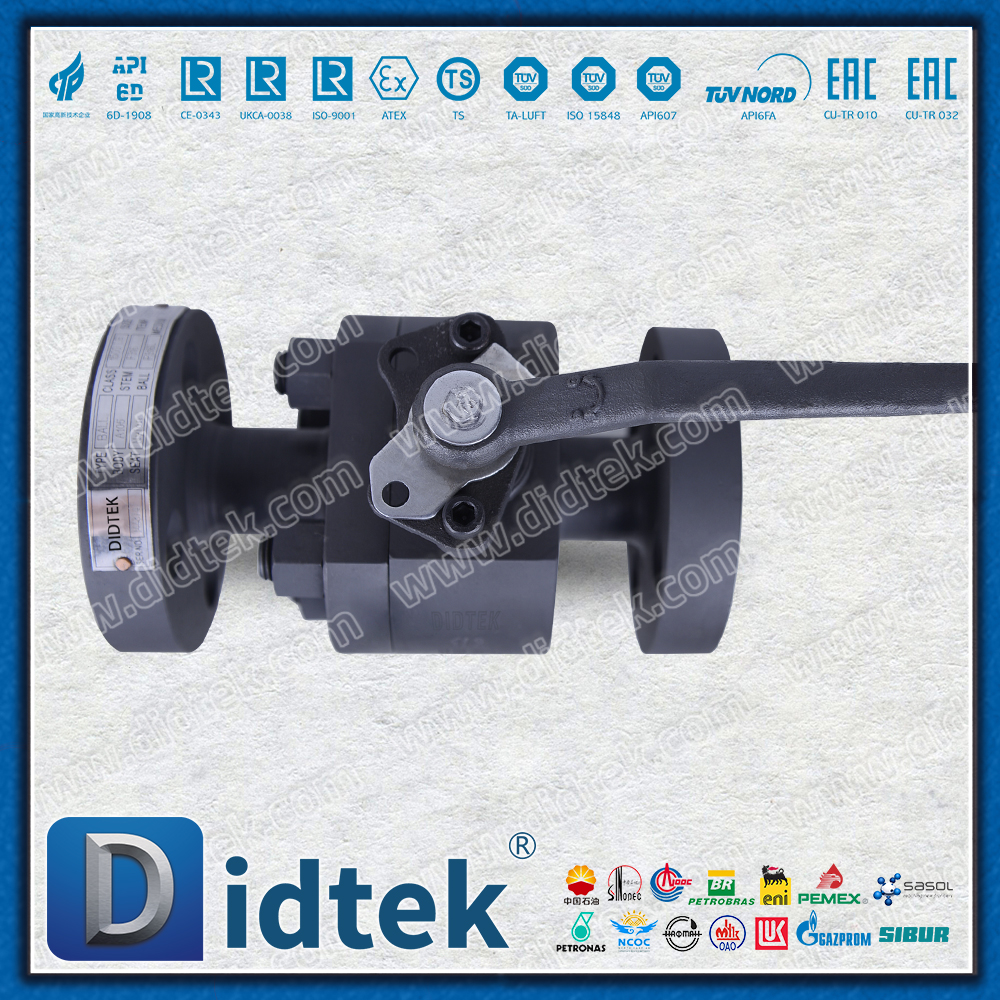

Robinet à tournant sphérique flottant posé en métal de protection contre la corrosion par phosphatation à haute pression A105 1500LB

Présentation du produit

La vanne à bille flottante à phosphatation haute pression anticorrosion à joint métallique A105 1500LB est une vanne industrielle spécialement conçue pour les conditions de travail à haute pression et difficiles. Le produit adopte un corps de vanne en acier forgé ASTM A105, combine une technologie de traitement de surface haute pression et de phosphatation de 1 500 LB et est équipé d'un système d'étanchéité métallique dur. Il fournit un service de coupure fiable dans les environnements à haute température, haute pression et corrosifs, et constitue un choix idéal pour les industries telles que la pétrochimie et l'énergie électrique.

Spécifications techniques

Caractéristiques du produit

1. Technologie anticorrosion de phosphatation à haute pression

Traitement de phosphatation de surface

Une couche protectrice dense de phosphate est formée et la résistance à la corrosion est multipliée par trois

La dureté de la surface a été considérablement améliorée et elle présente une excellente résistance à l'usure

Fournit un substrat idéal pour les revêtements ultérieurs et améliore l’adhérence

Système de protection complet

Épaisseur de la couche de phosphatation : 8-15 μm

Test au brouillard salin : Pas de rouille rouge après ≥500 heures

Conforme aux exigences de la norme ISO 9717

2. Conception haute tension de classe 1500

Capacité ultime de résistance à la pression

Pression de conception : 25 MPa

Pression d'essai de coque : 37,5 MPa

Pression d'essai d'étanchéité : 27,5 MPa

Structure optimisée haute pression

Conception pour épaissir l'épaisseur de la paroi du corps de vanne

Renforcer le système d'entraînement de la tige de valve

Structure portante améliorée

3. Système de joint dur en métal

Surface d'étanchéité ultra dure

Surface d'étanchéité sphérique : carbure de tungstène pulvérisé supersonique, dureté HRC ≥ 65

Surface d'étanchéité du siège de soupape : alliage Stellite, dureté HRC ≥ 58

Adaptabilité à haute température

Maintenir une étanchéité stable à une température élevée de 425 ℃

Conception adaptée du coefficient de dilatation thermique

Conception longue durée

La durée de vie du scellement est ≥ 20 000 cycles

La résistance à l'usure est 5 à 8 fois supérieure à celle des joints souples

4. Joint haute pression à bille flottante

Joint auto-renforçant : La moyenne pression pousse la bille pour venir appuyer contre le siège de vanne. Plus la pression est élevée, plus l'étanchéité est fiable

Blocage bidirectionnel : la précharge soigneusement conçue garantit une étanchéité bidirectionnelle fiable

Conception à faible résistance au débit : la structure à passage intégral minimise la perte de pression

5. Conception de protection de sécurité

Sécurité incendie : réussite du test incendie API 607

Conception antistatique : la résistance entre la bille, la tige de vanne et le corps de vanne est inférieure à 10 Ω

Tige de valve anti-éruption : conception de structure en forme de T pour assurer un fonctionnement sûr à haute pression

Champ d'application

1. Industrie pétrochimique

Pipelines de transport de pétrole et de gaz à haute pression

Système de réaction de l’unité de raffinage du pétrole

Unité d'hydrogénation haute pression

2. L'énergie électrique

Système de chaudière de centrale électrique

Pipeline de vapeur à haute pression

Système de chauffage d'alimentation en eau

3. Systèmes industriels

Système d'air comprimé haute pression

Transport de gaz industriels

Système hydraulique haute pression

4. Applications spéciales

Environnement corrosif à haute température et haute pression

Dans les situations où la sécurité incendie est requise

Application sans entretien à long terme

Résumé

Le robinet à tournant sphérique flottant scellé en métal anticorrosion par phosphatation haute pression A105 1 500 LB, grâce à la combinaison parfaite de matériaux en acier forgé de haute qualité, d'un traitement anticorrosion professionnel et d'une technologie d'étanchéité haute pression, offre aux utilisateurs industriels

Performances haute pression fiables : pression nominale de classe 1 500, avec une capacité de charge exceptionnelle

Excellente protection anticorrosion : Le traitement de phosphatation améliore considérablement la résistance à la corrosion

Longue durée de vie : les joints métalliques garantissent un fonctionnement stable à long terme à haute température et haute pression.

Coûts de maintenance économiques : des matériaux de haute qualité et un traitement professionnel réduisent les coûts totaux du cycle de vie

Ce produit est un choix idéal pour les conditions de travail à haute pression et difficiles. Avec ses performances exceptionnelles et sa qualité fiable, il offre une solide garantie pour le contrôle des fluides industriels.
