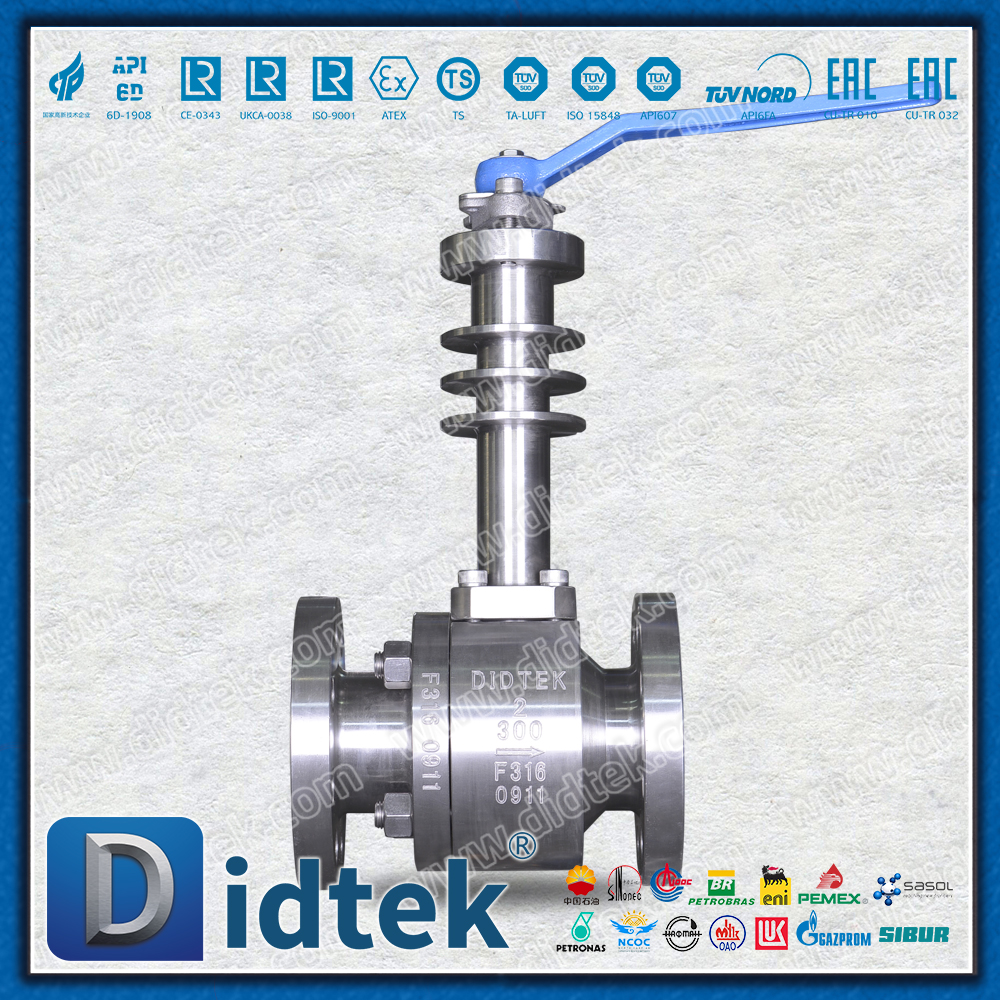

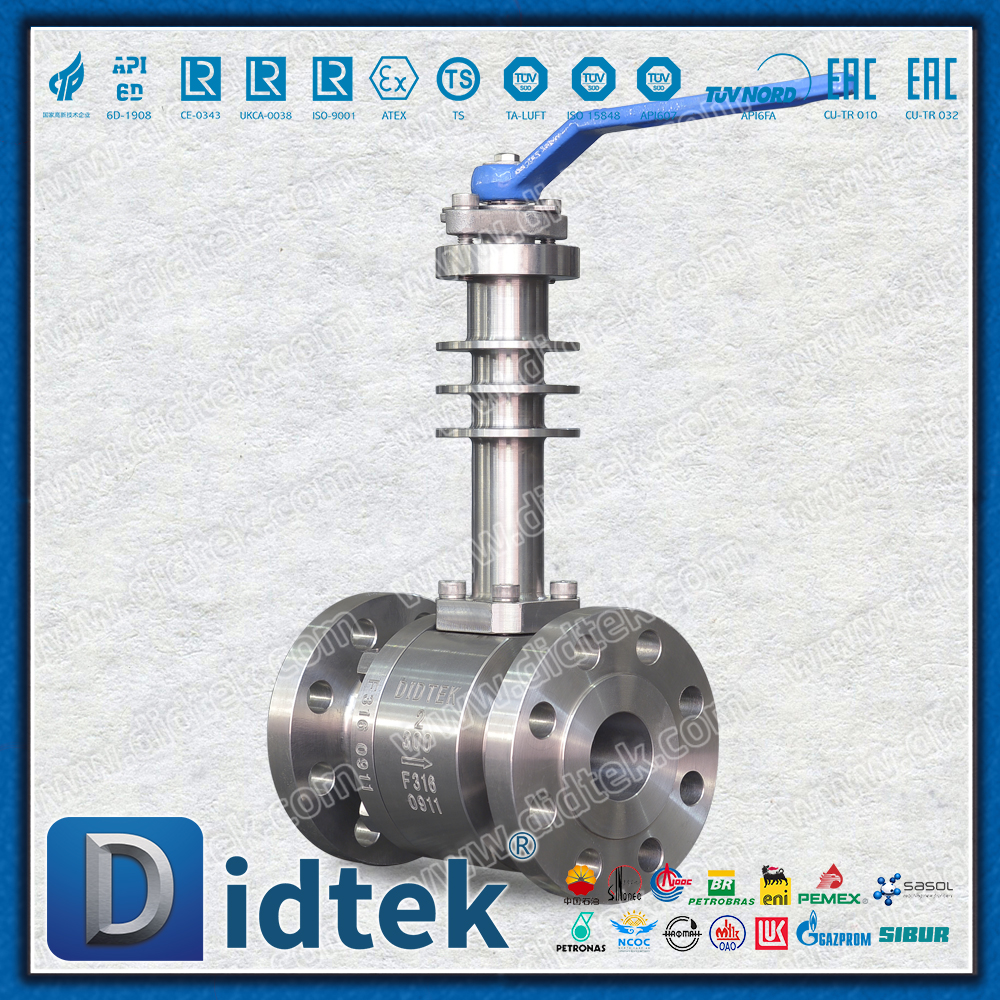

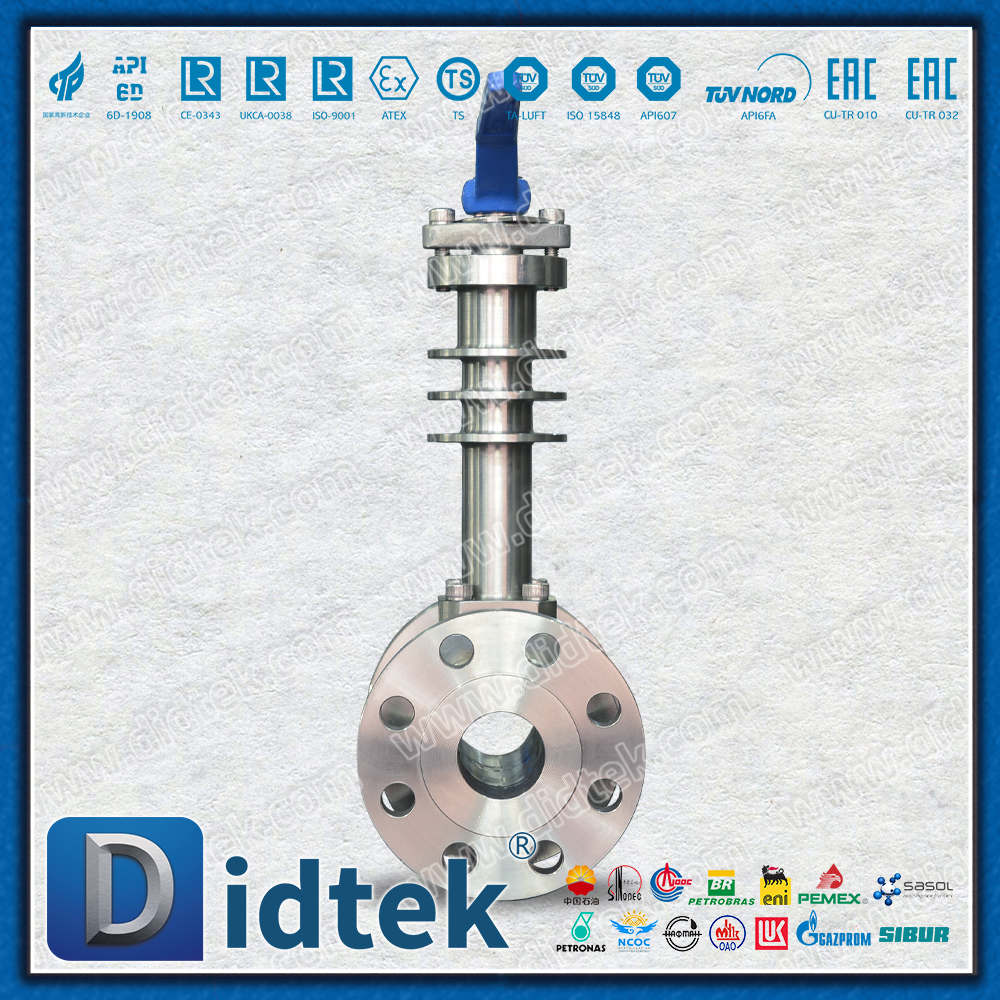

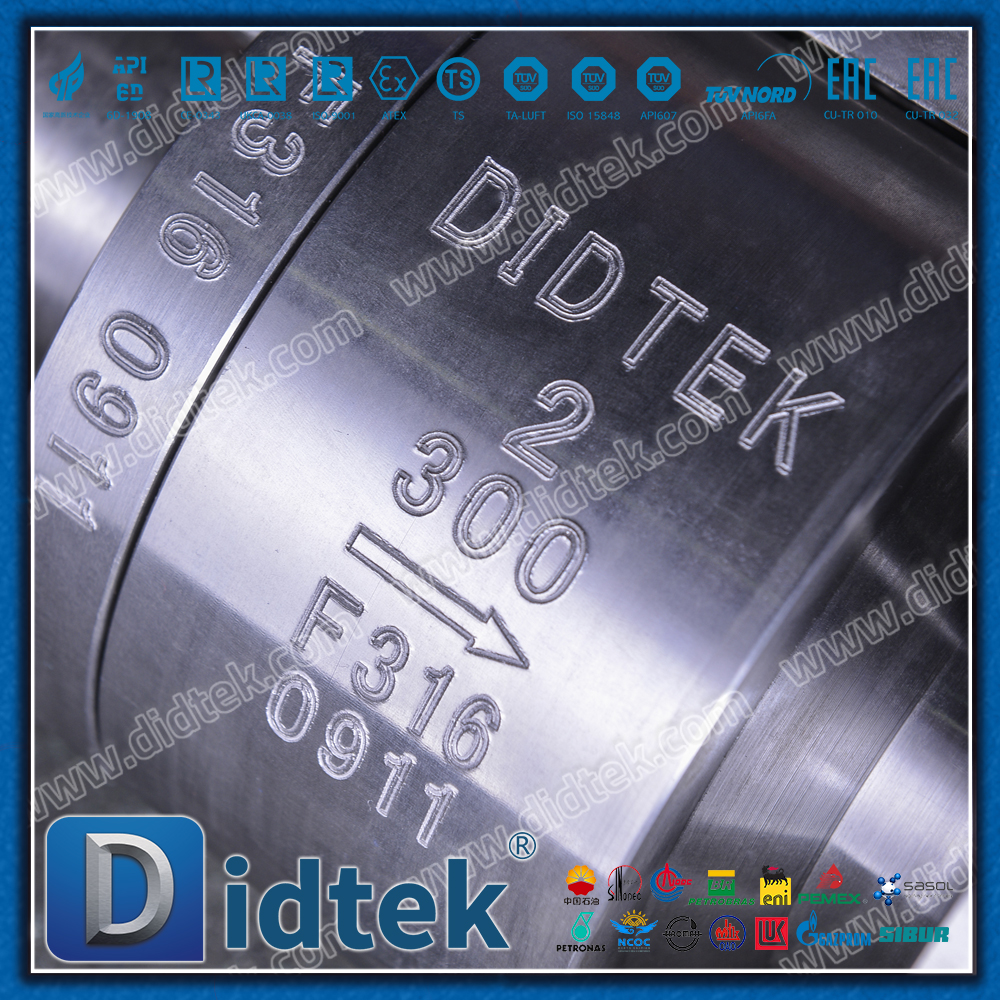

Métal à hautes températures d'aileron de refroidissement du ℃ F316 545 sur le robinet à tournant sphérique flottant en métal

Positionnement du produit principal

Le robinet à tournant sphérique spécial spécialement conçu pour les conditions de travail à très haute température adopte un corps de vanne en acier forgé ASTM A182 F316, des ailettes de dissipation thermique intégrées et un système d'étanchéité dur métal sur métal. Il peut fonctionner de manière stable dans un environnement à ultra-haute température de 545 ℃, permettant une coupure sûre et un contrôle fiable des fluides à haute température.

Tableau des paramètres des spécifications techniques

Caractéristiques de conception de base

1. Système de joint dur en métal à ultra haute température

Paire de joints en alliage spécial

Sphère : base F316 + alliage Stellite 6 pulvérisé supersonique

Siège de soupape : chargement par ressort Inconel 718 + surface d'étanchéité Stellite 21

Conception de compensation thermique

Un groupe de ressorts à disque est adopté pour compenser la différence de dilatation thermique à haute température

Assurez-vous que la pression spécifique d'étanchéité reste constante tout au long du processus, de la température ambiante à 545 ℃.

Processus de traitement de surface

La surface d'étanchéité est polie miroir à Ra≤0,2 μm

Conception du gradient de dureté : Surface HRC 58-62, substrat HRC 28-32

2. Système d'ailerons de dissipation thermique intégré

Conception de dissipation thermique à haute efficacité

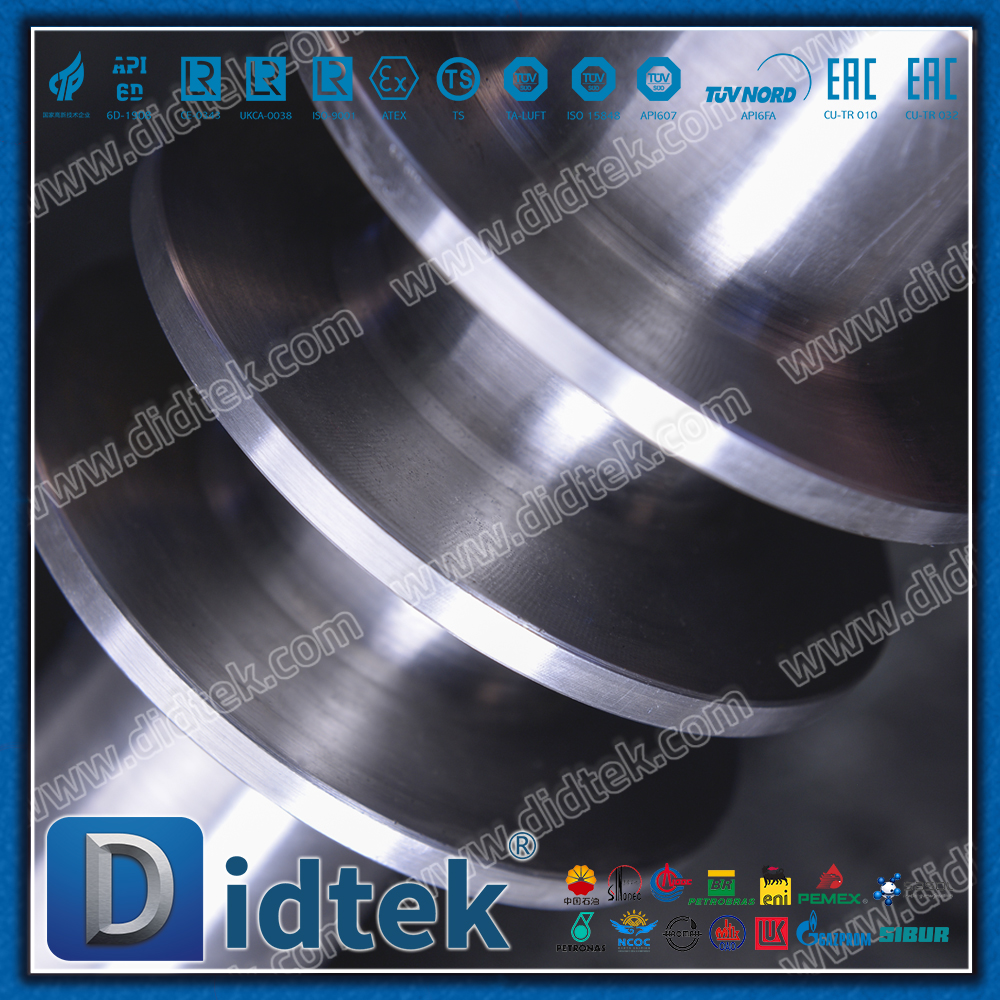

Des ailettes de dissipation thermique radiales sont intégrées au niveau du couvercle de soupape, augmentant la zone de dissipation thermique de 300 %

Forme et espacement des ailettes optimisés par la dynamique des fluides computationnelle (CFD)

Effet de contrôle de la température

La température dans la zone de la tige de valve est réduite de 200 à 250 ℃ (par rapport à une conception sans dissipation thermique)

La température de travail de la boîte à garniture doit être contrôlée en dessous de 345 ℃

Intégrité structurelle

Les ailettes et le couvercle de soupape sont intégralement forgés sans concentration de contraintes thermiques

Il présente une excellente résistance aux chocs thermiques et peut s’adapter aux chocs thermiques fréquents

3. Système d'emballage amélioré à haute température

Joint combiné multicouche

Joint principal : Anneau en graphite flexible renforcé, avec une résistance à la température de 650℃

Joint intermédiaire : joint secondaire à soufflet Inconel 718

Étanchéité à la poussière : emballage spécial en fibre de céramique

Mécanisme de compensation automatique

L'ensemble ressort à disque fournit une force de serrage continue

Prise en charge du réapprovisionnement en ligne

Explication détaillée des avantages en termes de performances

Performances à haute température

Stabilité du matériau : le F316 peut être utilisé pendant une longue période à 545 ℃, garantissant que la précipitation de la phase σ est contrôlée

Fiabilité de l'étanchéité : après 1 000 tests de cycle thermique (température ambiante ↔ 545 ℃), il conserve toujours la qualité d'étanchéité ANSI B16.104 classe V.

Stabilité opérationnelle : le taux de changement de couple à haute température est inférieur à 15 %

Performances de dissipation thermique

Données mesurées

Lorsque la température du fluide est de 545℃, la température dans la zone de garniture de la tige de vanne est ≤345℃

La température de l'interface d'installation de l'actionneur est ≤200℃

Durée de vie

La durée de vie de l'emballage est prolongée de 3 à 5 fois

La durée de vie du système de roulements est prolongée de 2 à 3 fois

Performances de sécurité

Sécurité incendie : réussite du test incendie de l'API 607 ​​version 4

Conception antistatique : système antistatique haute température, valeur de résistance < 10 Ω

Joint d'urgence : Standard équipé d'un système d'injection de mastic d'urgence

Domaines d'application typiques

Industrie pétrochimique

Système de régénération par réaction de l'unité de craquage catalytique

Oléoducs et gazoducs à haute température pour unités de cokéfaction retardée

Pipelines d'entrée et de sortie du four de craquage d'éthylène

Énergie et électricité

Le système vapeur principal des unités ultra-supercritiques

Système d'échappement de turbine à gaz

Entrée et sortie de la chaudière à chaleur résiduelle

Industrie métallurgique

Système de récupération des gaz de cokerie

Système d'épuration des fumées à haute température

Contrôle du milieu dans les fours de traitement thermique

Champs spéciaux

Système de production d'énergie solaire thermique

Système auxiliaire de centrale nucléaire

Système de fluide caloporteur à haute température pour les processus chimiques

Résumé

Le robinet à tournant sphérique flottant à joint dur en métal à ailettes de dissipation thermique à haute température F316, grâce à des innovations multidimensionnelles en science des matériaux, en conception thermodynamique et en technologie d'étanchéité, fournit :

Capacité de température extrême : fonctionnement stable à des températures ultra-élevées de 545 ℃

Solution révolutionnaire de dissipation thermique : des ailettes de dissipation thermique intégrées assurent la sécurité thermique des composants clés

Garantie d'étanchéité fiable : le système d'étanchéité en alliage spécial convient aux conditions de travail extrêmes

Longue durée de vie : La durée de vie est augmentée de 3 à 5 fois à des températures élevées

Groupes de clients concernés : systèmes de pipelines critiques dans des conditions de températures ultra-élevées dans des secteurs tels que la pétrochimie, l'énergie et la métallurgie.
