Présentation du produit

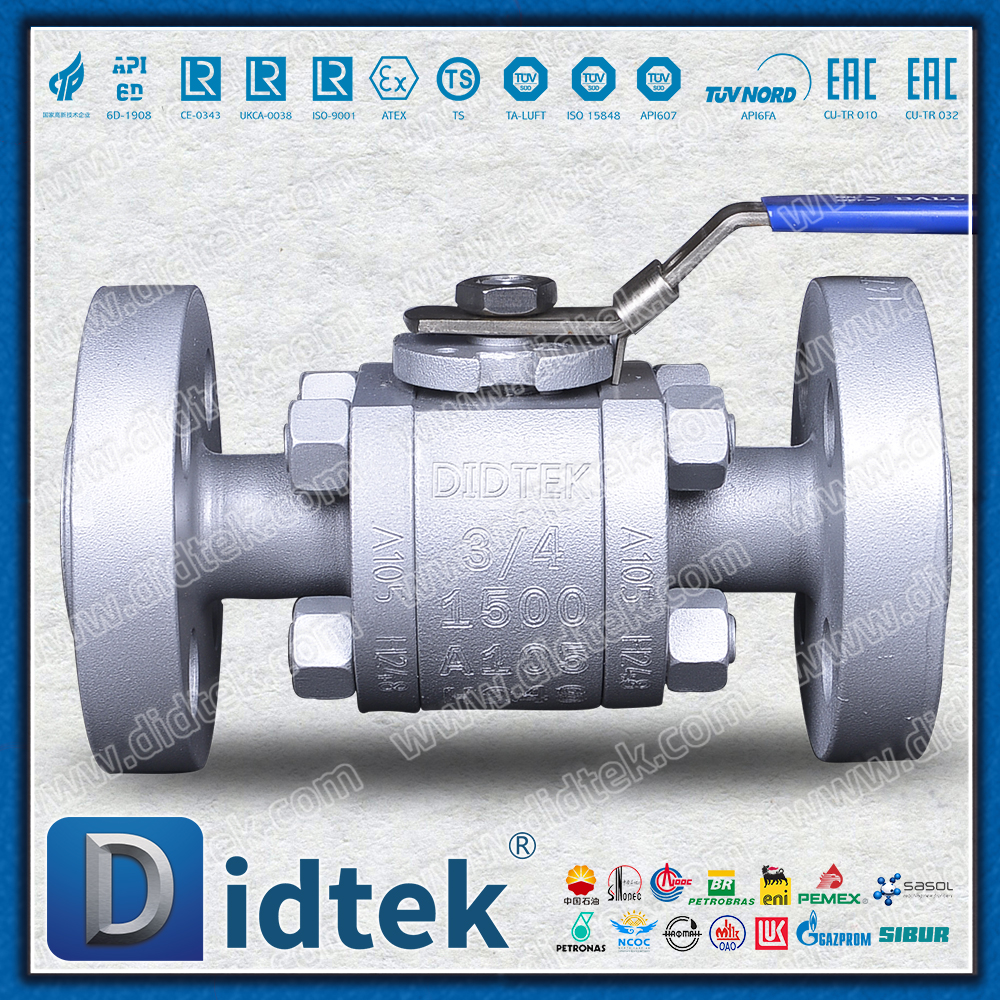

La vanne à boisseau sphérique flottante haute pression à montage latéral API 6D A105 RTJ 1500LB est une vanne spéciale pour les canalisations haute pression fabriquée en stricte conformité avec la norme API 6D. Il adopte le corps de vanne en acier forgé ASTM A105 et l'étanchéité de la surface de connexion par anneau, spécialement conçus pour les conditions de travail à haute pression de classe 1500. Combiné avec la commodité d'entretien de la structure latérale et l'étanchéité fiable de la bille flottante, c'est un équipement de coupure idéal pour les pipelines à haute pression dans les industries pétrolières, gazières et chimiques.
Spécifications techniques
| Catégorie de paramètre | spécification technique |
| Normes de conception et de fabrication | API6D |
| Pression et température nominales | ASME B16.34 |
| Matériau du corps de vanne | Acier forgé ASTM A105 |
| Pression nominale | Classe 1500 |
| Méthode de connexion | Surface de connexion de l'anneau RTJ (ASME B16.5) |
| Forme structurelle | monté sur le côté (en deux parties) |
| Structure sphérique | conception de boule flottante |
| Mode de fonctionnement | Manuel/boîte de vitesses/actionneur |
| Plage de température | -29℃ à +425℃ |
| Conception de protection incendie | API 6FA/API 607 |
| Niveau de fuite | API 598 / ISO 5208 Taux A |
Caractéristiques du produit
1. Certification standard API 6D
Norme spéciale sur les vannes de canalisation : l'ensemble du processus de conception, de fabrication et de test est conforme aux spécifications API 6D
Certification du système qualité : Détient la licence d'utilisation du logo API 6D
Traçabilité matière : Un système complet de traçabilité matière
2. Corps de vanne haute pression en acier forgé A105
Adaptabilité haute pression : spécialement conçue pour les conditions de fonctionnement haute pression de classe 1 500
Avantages des pièces forgées : sens d'écoulement des grains optimisé, aucun défaut de coulée et excellente capacité de charge
Propriétés mécaniques : Résistance à la traction ≥ 485 MPa, limite d'élasticité ≥ 250 MPa

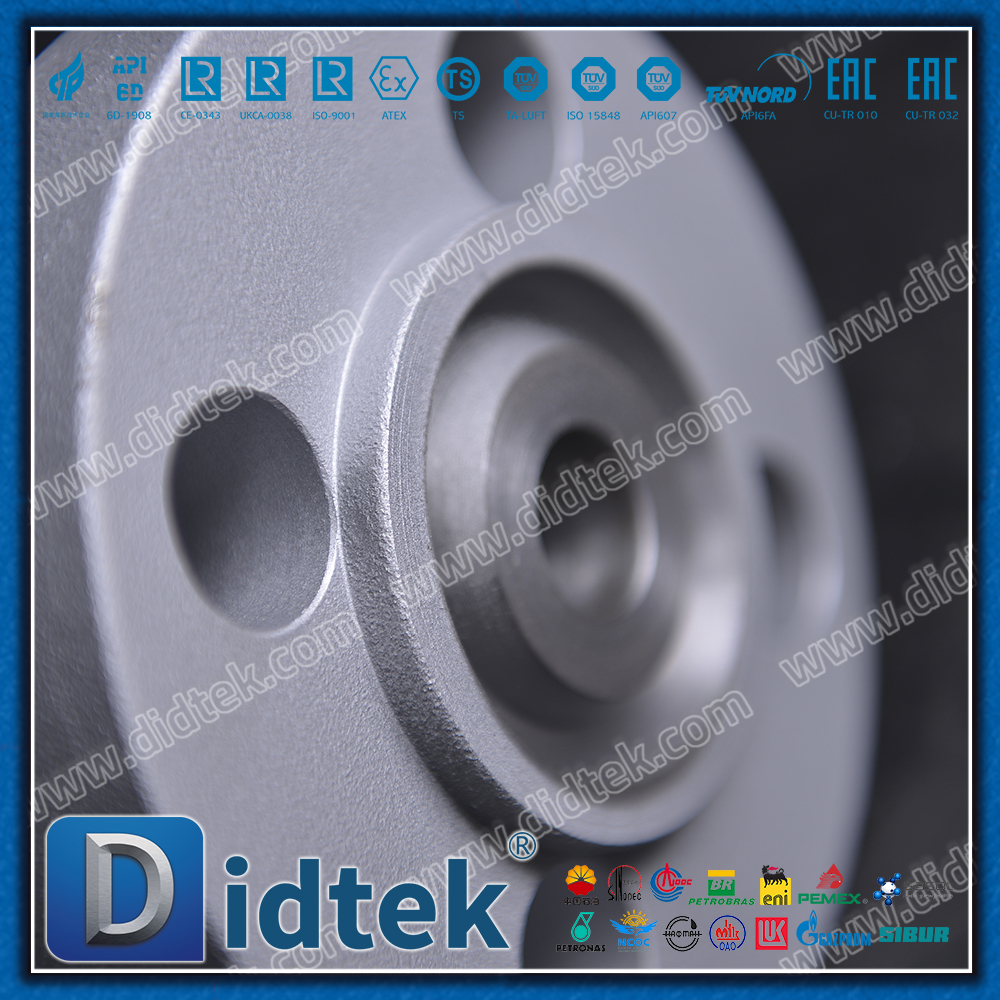

3. Joint de connexion à bague RTJ
Étanchéité haute pression fiable : les joints annulaires métalliques atteignent le plus haut niveau d’étanchéité
Conception anti-éruption : la structure à rainure annulaire assure la sécurité et la fiabilité du joint sous pression
Compatibilité standard : conforme à la norme de dimension de connexion en anneau ASME B16.5
4. Structure de maintenance latérale
Maintenance en ligne : le corps de la vanne s'ouvre latéralement et les composants internes peuvent être remplacés en ligne
Conception compacte : elle permet d'économiser plus d'espace par rapport à la structure montée sur le dessus
Étanchéité fiable : la connexion du corps de vanne adopte des joints enroulés en spirale
5. Conception de boule flottante à haute pression
Joint auto-renforçant : La moyenne pression pousse la bille pour appuyer contre le siège de vanne. Plus la pression est élevée, plus l'étanchéité est serrée
Étanchéité bidirectionnelle : la précharge soigneusement conçue garantit un blocage bidirectionnel fiable
Faible résistance à l'écoulement : conception à passage intégral avec perte de pression minimale
Champ d'application
1. Pétrole et gaz
Pipelines de collecte et de transport de pétrole et de gaz à haute pression
Appareils de tête de puits et arbres de production de pétrole
Station de compression et station de régulation de pression
2. Processus chimique
Dispositif de réaction à haute pression
Usine de synthèse d'ammoniac et d'urée
Système de réaction de polymérisation à haute pression
3. Énergie et électricité
Système de chaudière à haute pression
Pipeline de transport de vapeur
Système d'alimentation en eau haute température et haute pression
4. Systèmes industriels
Système hydraulique haute pression
Système de compression de gaz industriel
Appareil de test haute tension
Résumé
Le robinet à tournant sphérique flottant haute pression à montage latéral API 6D A105 RTJ 1 500 LB est parfaitement combiné grâce à des normes API strictes, une sélection de matériaux de haute qualité et une conception haute pression professionnelle, offrant aux utilisateurs industriels :
Fiabilité absolue à haute pression : pression nominale de classe 1 500, avec une capacité de charge exceptionnelle
Conformité aux normes : la certification API 6D complète garantit une qualité fiable
Maintenabilité pratique : la structure latérale permet une maintenance en ligne rapide
Longue durée de vie : conçu pour 30 ans, avec le coût de maintenance le plus bas
Ce produit est un choix idéal pour les systèmes de canalisations haute pression, les équipements de traitement et les dispositifs énergétiques, fournissant la solution de coupure haute pression la plus fiable pour le contrôle des fluides industriels.
| Marque | DIDTEK |
| Structure | Balle |
| Matériau de la vanne | Didtek fournit de l'acier moulé, de l'acier inoxydable, des alliages spéciaux, du CI, du DI, etc. |
| Type de vanne | Didtek produit un robinet à tournant sphérique |
| Essai de vanne | Quantité 100% testée avant livraison |
| Garantie des vannes | 18 mois après expéditions et 12 mois après installation |
| Structure de la vanne | Robinet à tournant sphérique |
| Livraison par vanne | 15 à 30 jours |
| Échantillon de vanne | Échantillon disponible par Didtek Valve |
| Couleur de la vanne | Demande du client |
| Garniture de vanne | Boîtier en contreplaqué pour robinet à tournant sphérique |
| Quantité minimale de commande | 1 ensemble |
| Certificat de vanne | API6D/CE/ISO9001/ISO14001 |
| Lieu d'origine | Zhejiang, Chine (continentale) |
| Détails de livraison : | Expédié dans 15-30 jours après le paiement |
| Port | Shanghai ou Ningbo |
| Conditions de paiement | LC, D/A, D/P, T/T, Western Union |
