Présentation du produit

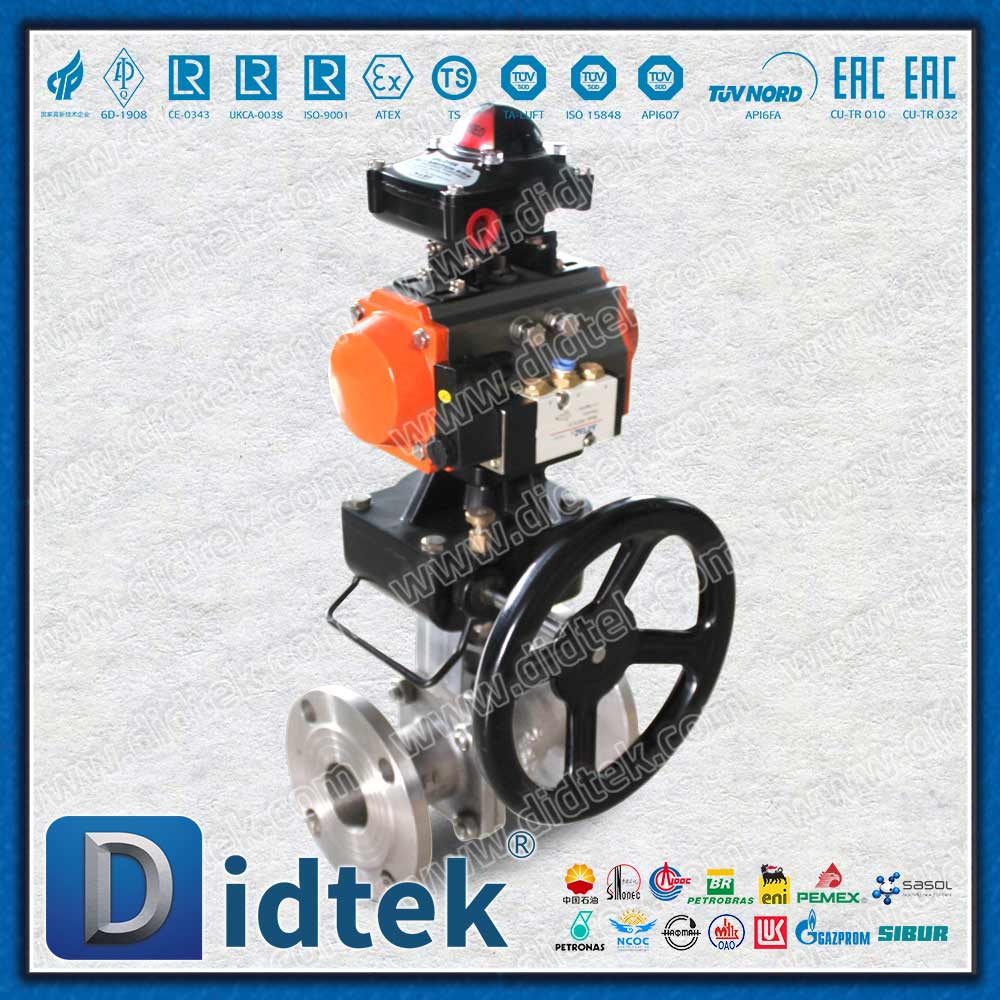

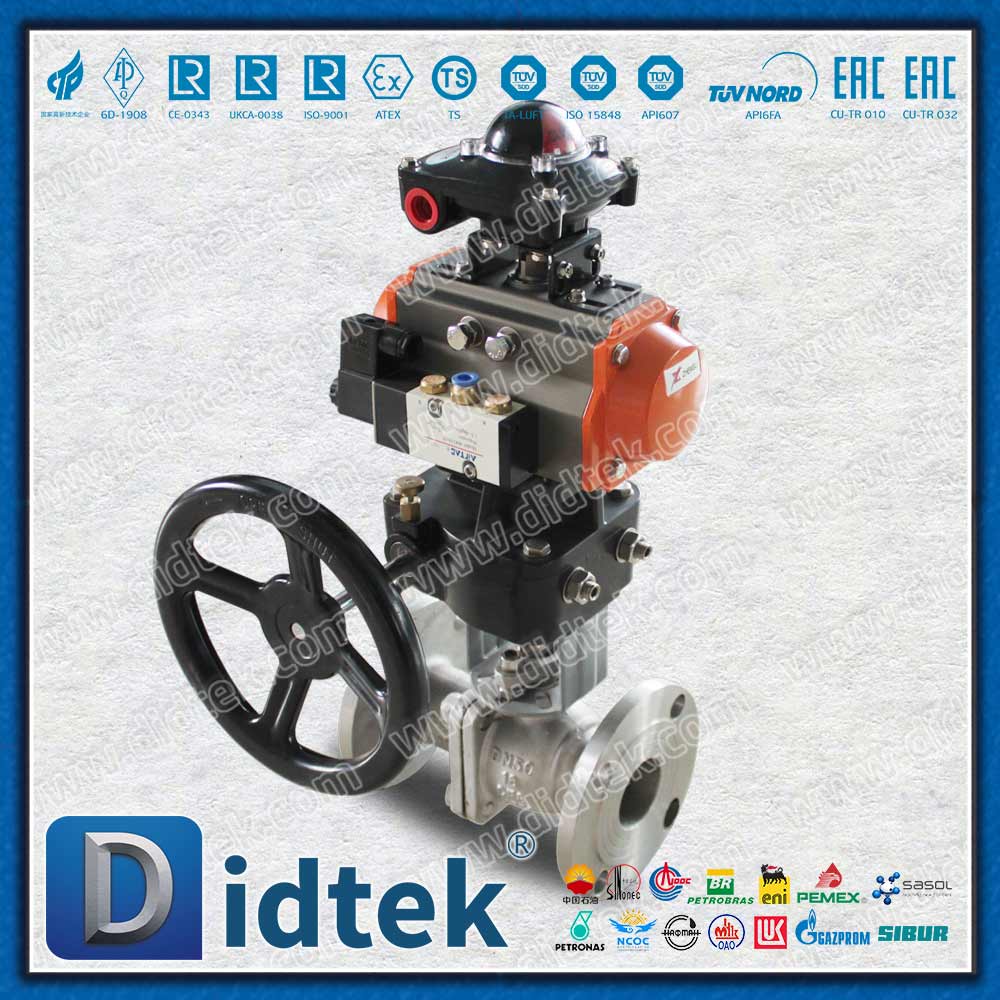

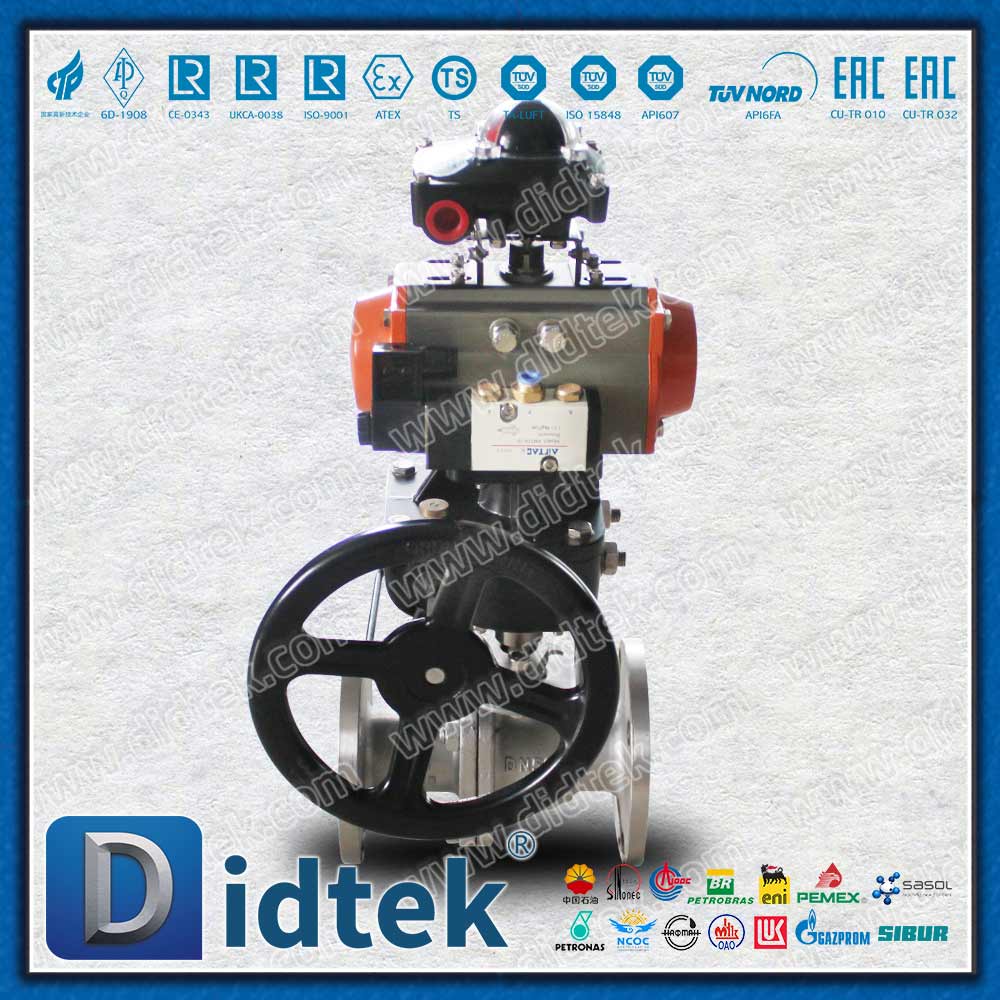

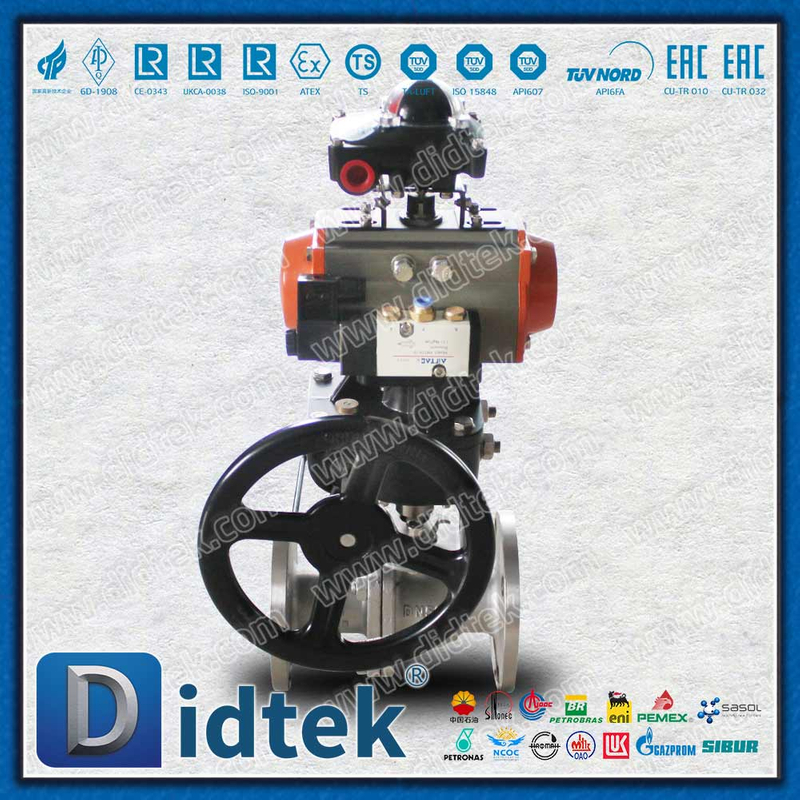

Le robinet à tournant sphérique flottant pneumatique de type divisé est une vanne haute performance qui combine une structure modulaire divisée avec un contrôle automatique pneumatique. Le produit adopte une conception de corps de vanne en deux parties et un principe d'étanchéité à bille flottante, et est équipé d'un actionneur pneumatique haute performance pour obtenir des actions d'ouverture et de fermeture rapides et des fonctions d'arrêt fiables. C'est un dispositif de contrôle idéal pour les pipelines d'automatisation industrielle modernes.
Spécifications techniques
| Catégorie de paramètre | spécification technique |
| Structure du corps de vanne | conception divisée en deux parties |
| Méthodes de connexion | bride/filetage/soudage bout à bout |
| Pression nominale | PN16 - PN100 (Classe 150-600) |
| Plage de température | -20℃ à +180℃ (standard) / +400℃ (type haute température) |
| Matériau du corps de vanne | WCB/CF8 / CF8M/autres alliages |
| Matériau sphérique | 304SS / 316SS/chromage dur |
| Joint de siège de soupape | PTFE/PTFE renforcé/joint métallique |
| Pression de la source d'air | 0,4-0,7 MPa |
| Temps d'action | 1 à 5 secondes (selon le calibre |
| Degré de protection | IP65/IP67/IP68 |
| Normes de conception | API 608 / ISO 17292 |
Caractéristiques du produit
1. Structure du corps de vanne divisée
Entretien rapide : le corps de la vanne peut être rapidement démonté en deux parties, facilitant l'inspection et le remplacement des composants internes
Maintenance en ligne : pas besoin de démonter le pipeline, ce qui réduit considérablement les temps d'arrêt
Étanchéité fiable : le joint du corps adopte une structure d'enroulement en spirale pour garantir l'absence de fuite du corps de la vanne.

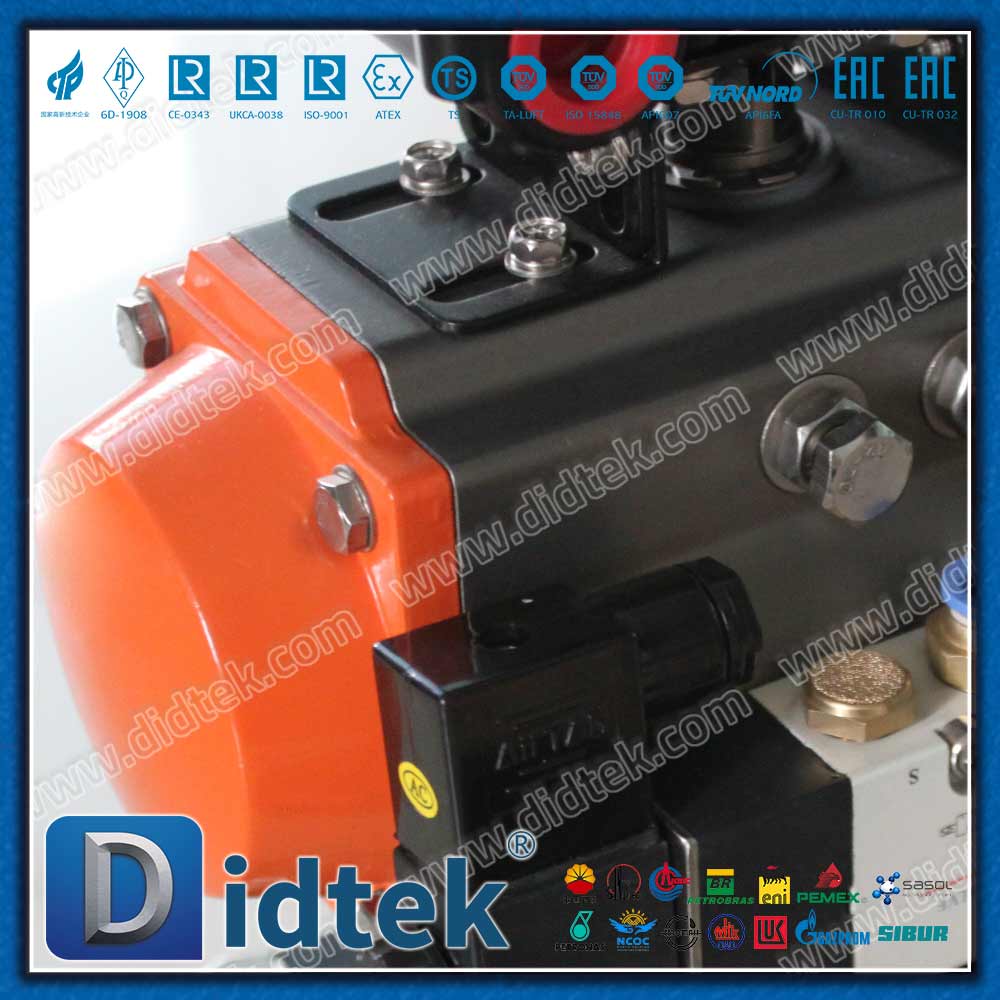

2. Système d'actionneur pneumatique
Réponse rapide : les vérins à simple effet/double effet permettent une ouverture et une fermeture rapides en 1 à 5 secondes

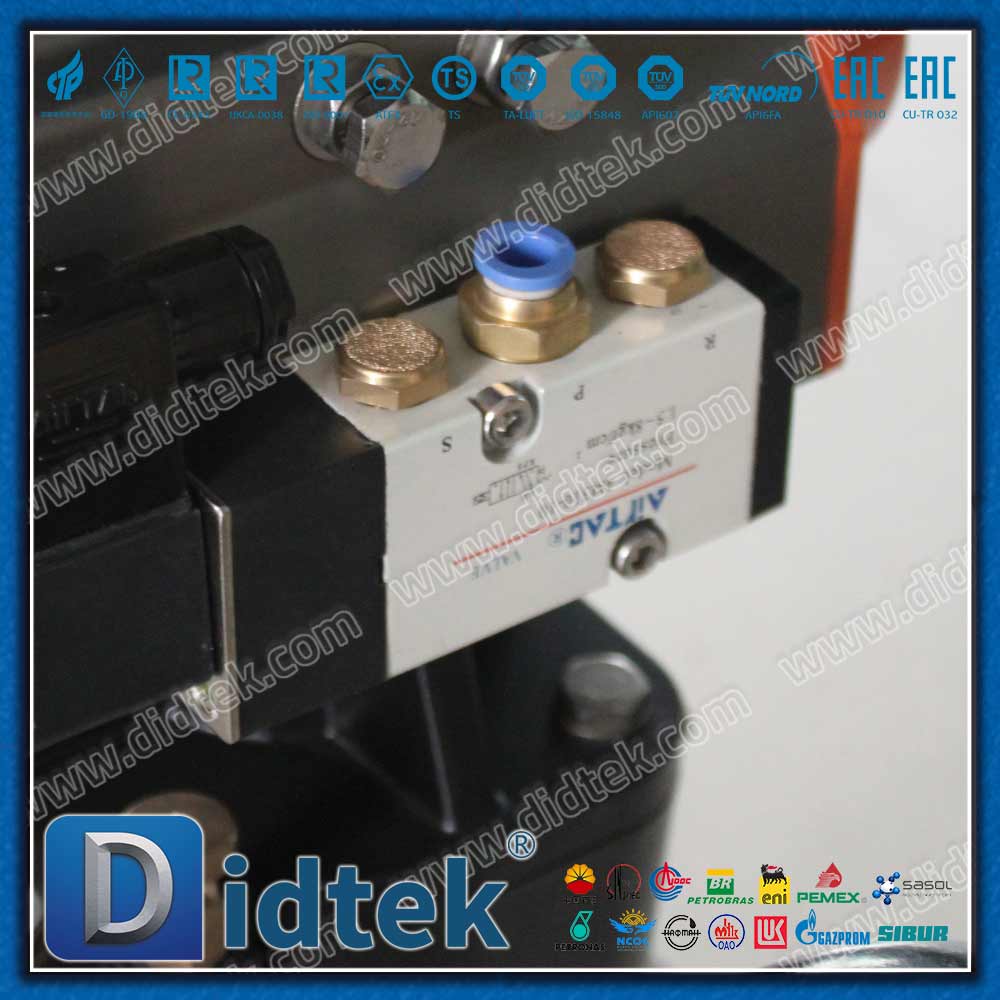

Contrôle intelligent : des accessoires en option tels que des électrovannes, des interrupteurs de fin de course et des positionneurs sont disponibles
Défaut de sécurité : le type à ressort de rappel peut revenir automatiquement à sa position d'origine (défaut marche/arrêt) lorsqu'il est dépressurisé.
3. Technologie d'étanchéité à bille flottante
Joint auto-serrant : La pression moyenne pousse la bille pour appuyer contre le siège de la vanne, obtenant ainsi une étanchéité assistée par pression.
Blocage bidirectionnel : la précharge soigneusement conçue garantit des performances d'étanchéité bidirectionnelles fiables
Conception à faible résistance au débit : la structure à passage intégral garantit une perte de pression du fluide minimale
4. Conception de protection de sécurité
Sécurité incendie : Conforme à la norme API 607. Un joint métallique est formé après la défaillance du joint souple
Structure antistatique : un chemin d'électricité statique est formé entre la bille, la tige de vanne et le corps de vanne
Tige de valve anti-éruption : la conception de la structure inférieure en forme de T assure la sécurité du fonctionnement à haute pression.
Champ d'application
1. Processus automatisé
Contrôle des lignes de production automatisées
Système de traitement par lots
Contrôle à distance du pipeline
2. Services publics
Système d'air comprimé
Circulation de l'eau de refroidissement
Système de gestion de l'énergie
3. Contrôle des processus
Contrôle des procédés chimiques
Système de transport de pétrole et de gaz
Appareil de traitement de l'eau
4. Applications spéciales
Contrôle des fluides dangereux
Système de coupure rapide
Application dans les zones antidéflagrantes
Résumé
Le robinet à tournant sphérique flottant haute pression à montage latéral API 6D A105 RTJ 1 500 LB est parfaitement combiné grâce à des normes API strictes, une sélection de matériaux de haute qualité et une conception haute pression professionnelle, offrant aux utilisateurs industriels :
Fiabilité absolue à haute pression : pression nominale de classe 1 500, avec une capacité de charge exceptionnelle
Conformité aux normes : la certification API 6D complète garantit une qualité fiable
Maintenabilité pratique : la structure latérale permet une maintenance en ligne rapide
Longue durée de vie : conçu pour 30 ans, avec le coût de maintenance le plus bas
Ce produit est un choix idéal pour les systèmes de canalisations haute pression, les équipements de traitement et les dispositifs énergétiques, fournissant la solution de coupure haute pression la plus fiable pour le contrôle des fluides industriels.
| Marque | DIDTEK |
| Structure | Balle |
| Matériau de la vanne | Didtek fournit de l'acier moulé, de l'acier inoxydable, des alliages spéciaux, du CI, du DI, etc. |
| Type de vanne | Didtek produit un robinet à tournant sphérique |
| Essai de vanne | Quantité 100% testée avant livraison |
| Garantie des vannes | 18 mois après expéditions et 12 mois après installation |
| Structure de la vanne | Robinet à tournant sphérique |
| Livraison par vanne | 15 à 30 jours |
| Échantillon de vanne | Échantillon disponible par Didtek Valve |
| Couleur de la vanne | Demande du client |
| Garniture de vanne | Boîtier en contreplaqué pour robinet à tournant sphérique |
| Quantité minimale de commande | 1 ensemble |
| Certificat de vanne | API6D/CE/ISO9001/ISO14001 |
| Lieu d'origine | Zhejiang, Chine (continentale) |
| Détails de livraison : | Expédié dans 15-30 jours après le paiement |
| Port | Shanghai ou Ningbo |
| Conditions de paiement | LC, D/A, D/P, T/T, Western Union |
