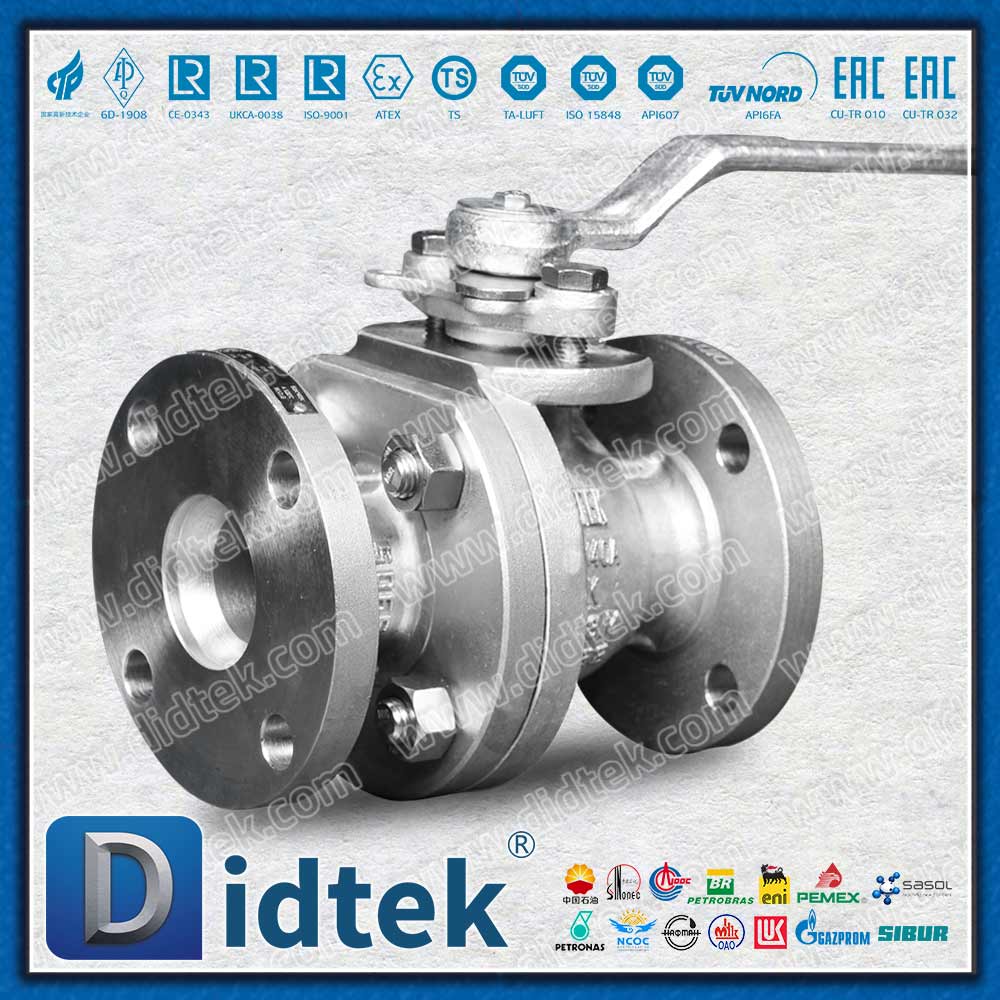

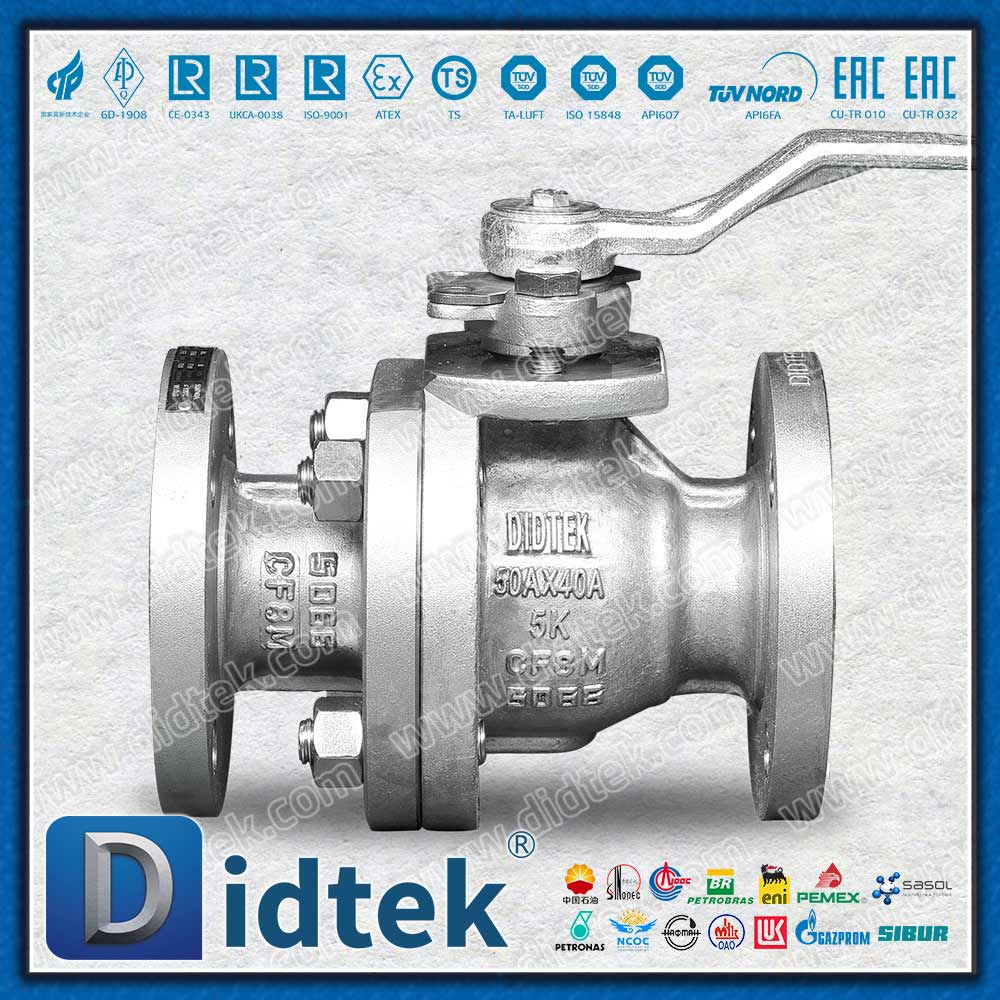

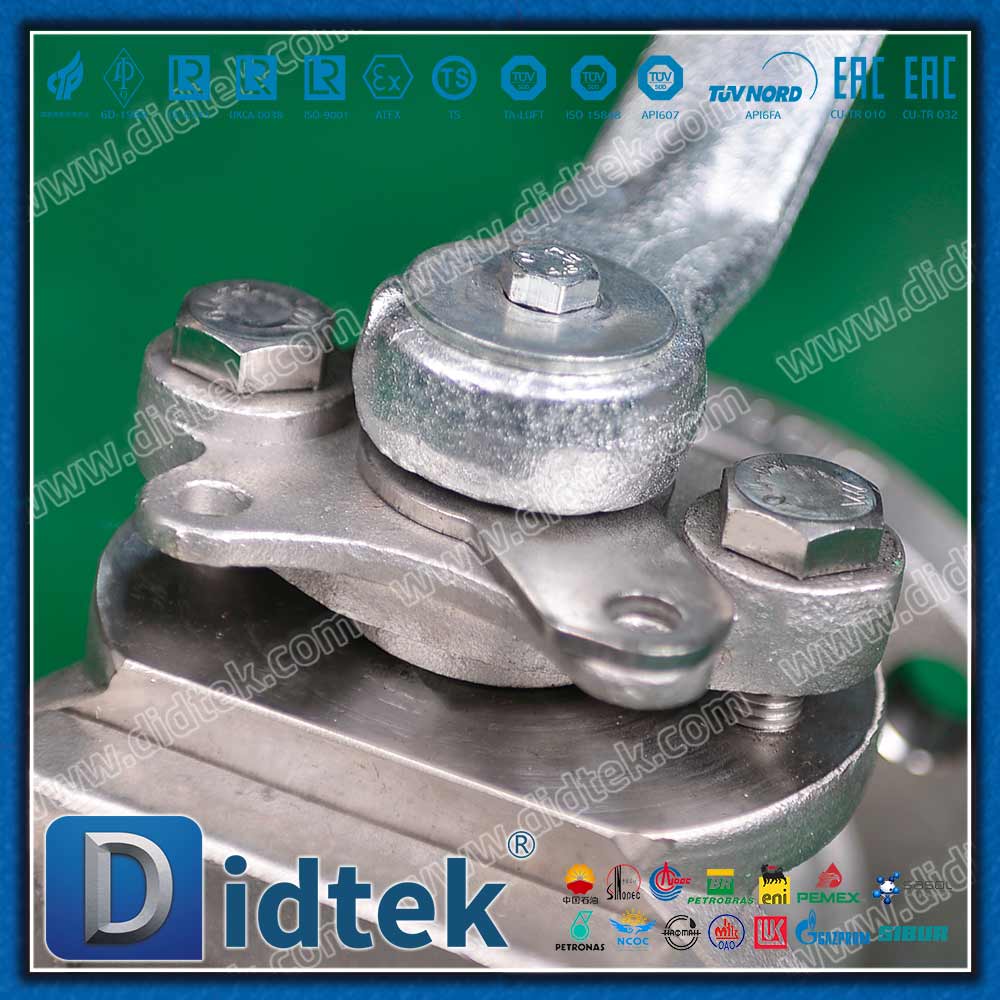

Robinet à tournant sphérique flottant à siège en PTFE JIS 5K à alésage réduit

Positionnement du produit principal

Un robinet à tournant sphérique flottant qui adhère strictement aux normes industrielles japonaises (JIS), doté d'un trajet d'écoulement réduit et d'un siège de soupape souple en polytétrafluoroéthylène (PTFE). Tout en garantissant une étanchéité fiable, il atteint d'excellentes performances économiques et constitue un choix idéal pour le contrôle et l'arrêt des systèmes de canalisations basse pression avec des fluides corrosifs.

Détails des spécifications techniques

Caractéristiques de conception de base

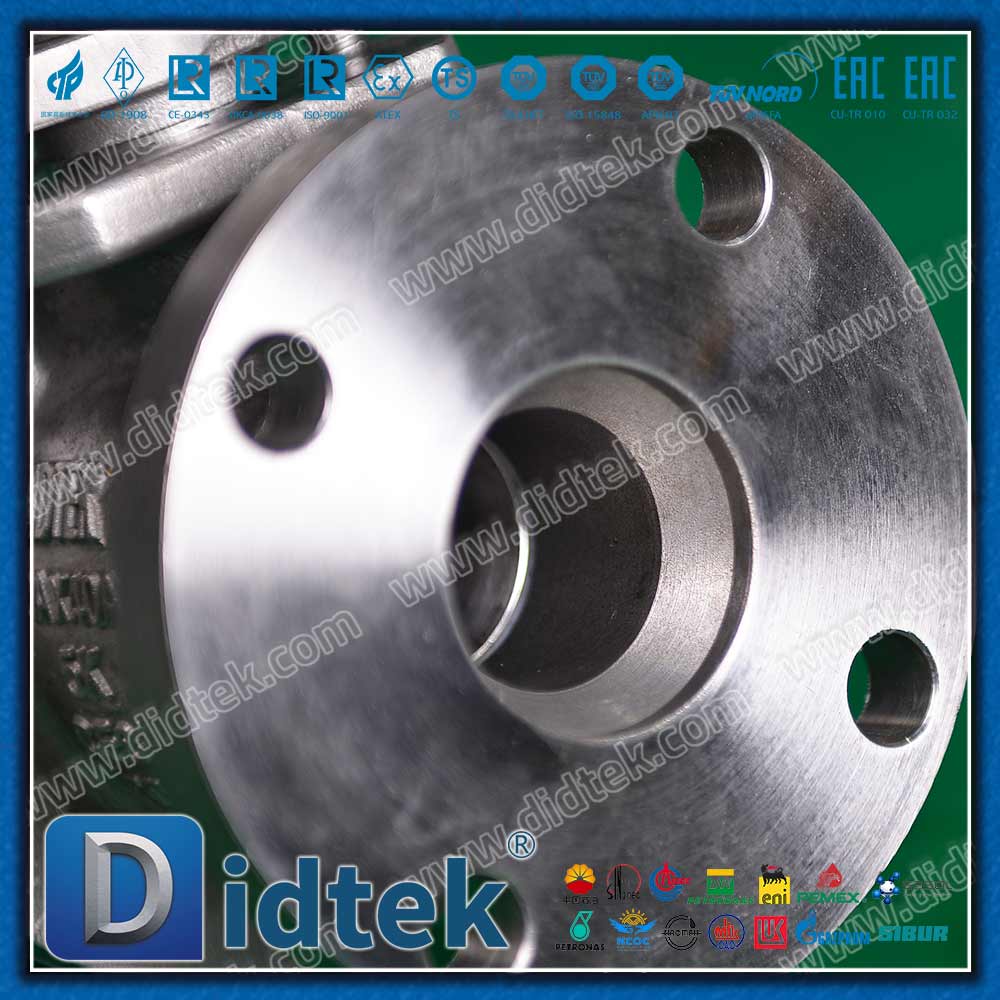

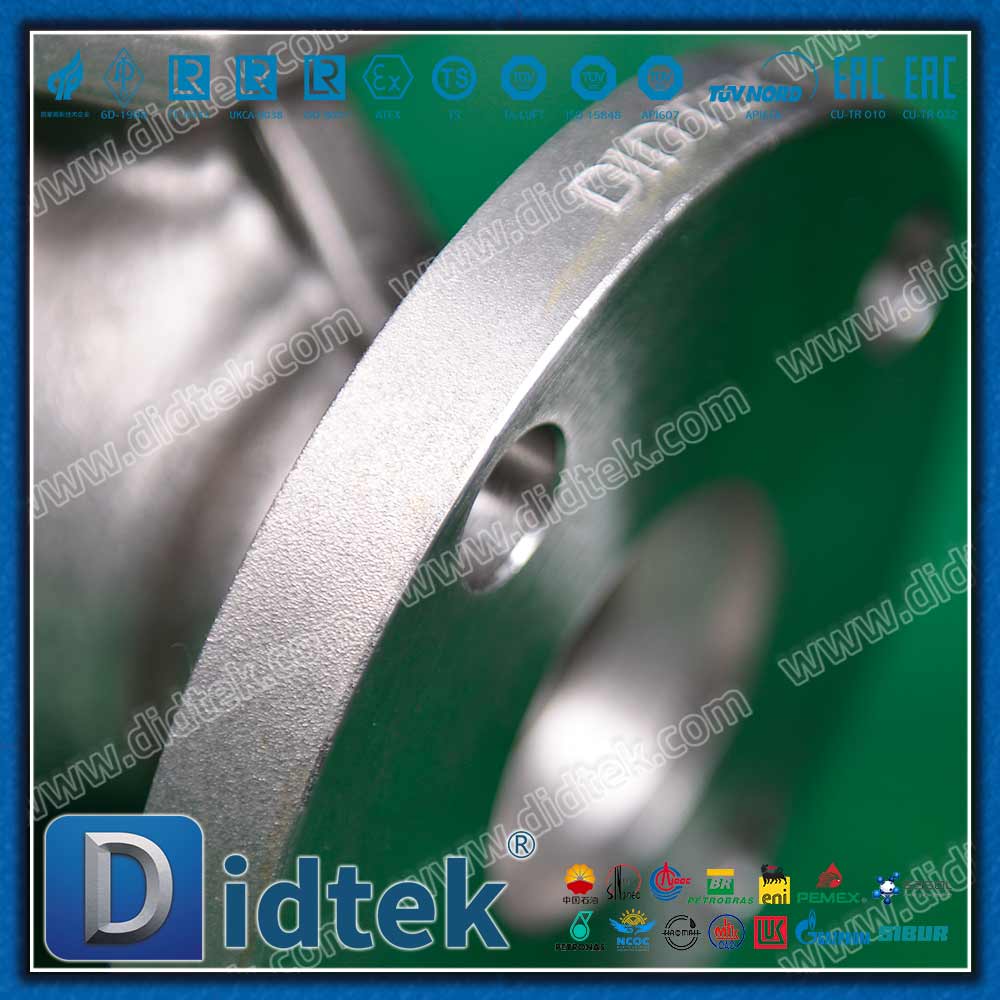

1. Norme de bride JIS 5K

Conformité aux normes : les dimensions clés telles que le diamètre extérieur de la bride, l'entraxe des trous de boulons et l'épaisseur sont entièrement conformes à la norme JIS B 2220, garantissant une connexion parfaite avec les pipelines et les équipements au Japon, en Corée du Sud et en Asie du Sud-Est qui utilisent la norme JIS.

Pression nominale : La pression nominale 5K convient aux systèmes de canalisations moyenne et basse pression, avec une limite supérieure de pression de service d'environ 9,8 bars (1,0 MPa) à température normale.

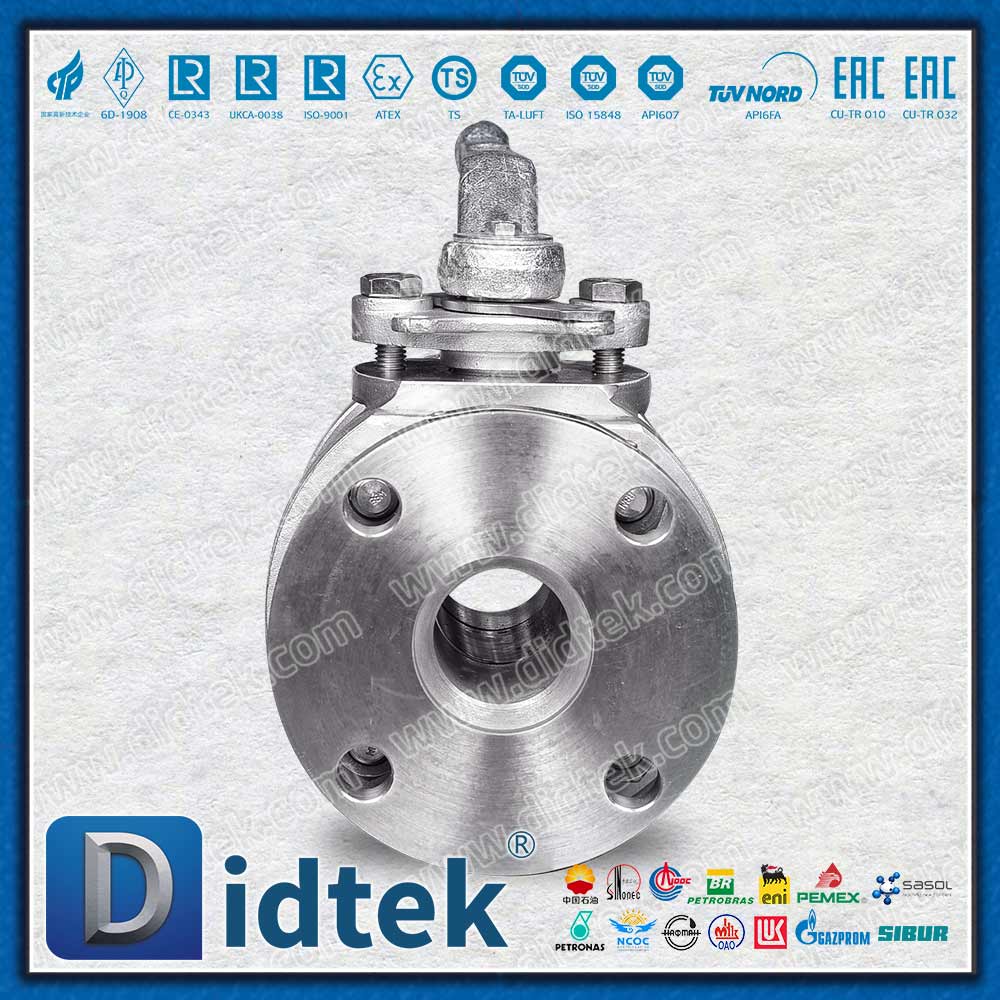

2. Conception de canaux à ruissellement réduit

Économique et efficace : le diamètre du canal sphérique est plus petit que le diamètre nominal du pipeline, ce qui rend la structure de la vanne plus compacte et plus légère, réduisant considérablement les coûts de fabrication et offrant une compétitivité-prix extrêmement élevée.

Fonctionnement à faible couple : la sphère plus petite signifie que moins de couple de fonctionnement est requis pendant le processus d'ouverture et de fermeture, ce qui rend le fonctionnement manuel pratique et réduit également la demande de force motrice de l'actionneur.

Considération d'application : il convient aux scénarios d'application qui autorisent une certaine chute de pression et sont sensibles au coût.

3. Étanchéité du siège de soupape en PTFE

Performances d'étanchéité exceptionnelles : le matériau PTFE présente un coefficient de frottement extrêmement faible et une excellente plasticité, permettant une étanchéité au niveau de la bulle (généralement jusqu'à ANSI B16.104 Classe IV ou supérieure) et permettant d'obtenir une fuite presque nulle.

Large compatibilité chimique : il présente une excellente résistance à la grande majorité des acides forts, des alcalis forts, des solvants et des produits chimiques corrosifs, ce qui en fait un choix idéal pour la manipulation de fluides corrosifs.

Propriété autonettoyante : la surface lisse non collante n'est pas sujette aux supports adhérents et possède une certaine capacité autonettoyante.

4. Structure de boule flottante

Etanchéité automatique assistée par pression : Sous l'action d'une pression moyenne, la bille subit un léger déplacement et est fermement pressée contre le siège de soupape à l'extrémité de sortie, formant un joint auto-serrant. Plus la pression du système est élevée, plus la pression spécifique d'étanchéité est élevée et plus l'effet d'étanchéité est fiable.

Étanchéité bidirectionnelle : dans sa conception, elle permet généralement un blocage et une étanchéité bidirectionnelle, sans aucune restriction sur le sens d'installation.

Structure simple : comparé aux robinets à tournant sphérique fixes, il a une structure plus simple et est plus pratique à entretenir.

Performances et avantages

Performances élevées en termes de coûts : la conception à diamètre réduit et la production standardisée apportent des avantages significatifs en termes de coûts.

Résistance exceptionnelle à la corrosion : le corps de vanne en acier inoxydable combiné au siège de vanne en PTFE peut résister à une large gamme de fluides corrosifs.

Fonctionnement simple et étanchéité fiable : la combinaison d'un faible couple et des excellentes propriétés du PTFE garantit le fonctionnement fiable de la vanne tout au long de sa longue durée de vie.

Compatibilité et interchangeabilité des normes : la norme JIS garantit la commodité d'installation et l'interchangeabilité des pièces de rechange sur des marchés spécifiques.

Conception de sécurité : le dispositif antistatique intégré et la conception ignifuge améliorent la sécurité dans des conditions de travail inflammables et explosives.

Domaines d'application typiques

Cette vanne est largement utilisée dans les canalisations à milieu corrosif moyenne et basse pression dans les industries suivantes :

Génie chimique et pétrochimie : transport de divers acides, alcalis, solvants et autres produits chimiques.

Traitement de l'eau et protection de l'environnement : Traitement des eaux usées, préparation d'eau pure, systèmes de dosage de produits chimiques.

Semi-conducteurs et électronique : systèmes d'eau ultra pure et systèmes de distribution de produits chimiques.

Fabrication du papier et de la pâte : solutions pharmaceutiques, agents de blanchiment et canalisations de pâte.

Ingénierie navale et océanique : canalisations d'eau de mer, eaux de ballast, systèmes d'eau de cale.

Industrie générale : eau de refroidissement, air comprimé et autres systèmes d’utilité publique.

Guide de sélection

Veuillez confirmer les paramètres suivants lors de la sélection du modèle

Diamètre nominal : DN15 - DN300 (ou spécifications en pouces correspondantes).

Matériau du corps de vanne : sélectionnez CF8(304)/CF8M(316)/CF3(304L)/CF3M(316L) en fonction de la corrosivité du fluide.

Mode de fonctionnement : Poignée manuelle, réducteur, actionneur pneumatique ou électrique.

Configurations optionnelles : Couvercle de vanne rallongé (pour isolation ou basse température), dispositif de verrouillage, microswitch, etc.

Résumé

Le robinet à tournant sphérique flottant à siège de vanne JIS 5K PTFE avec diamètre réduit est un produit classique qui offre un équilibre parfait entre coût, performances et conformité aux normes. Il est devenu un choix fiable et économique pour le contrôle des fluides dans de nombreux domaines industriels, en particulier sur le marché asiatique, grâce à la large reconnaissance des normes JIS, aux avantages économiques d'une conception à diamètre réduit et à la résistance à la corrosion et aux performances d'étanchéité exceptionnelles des joints en PTFE.
