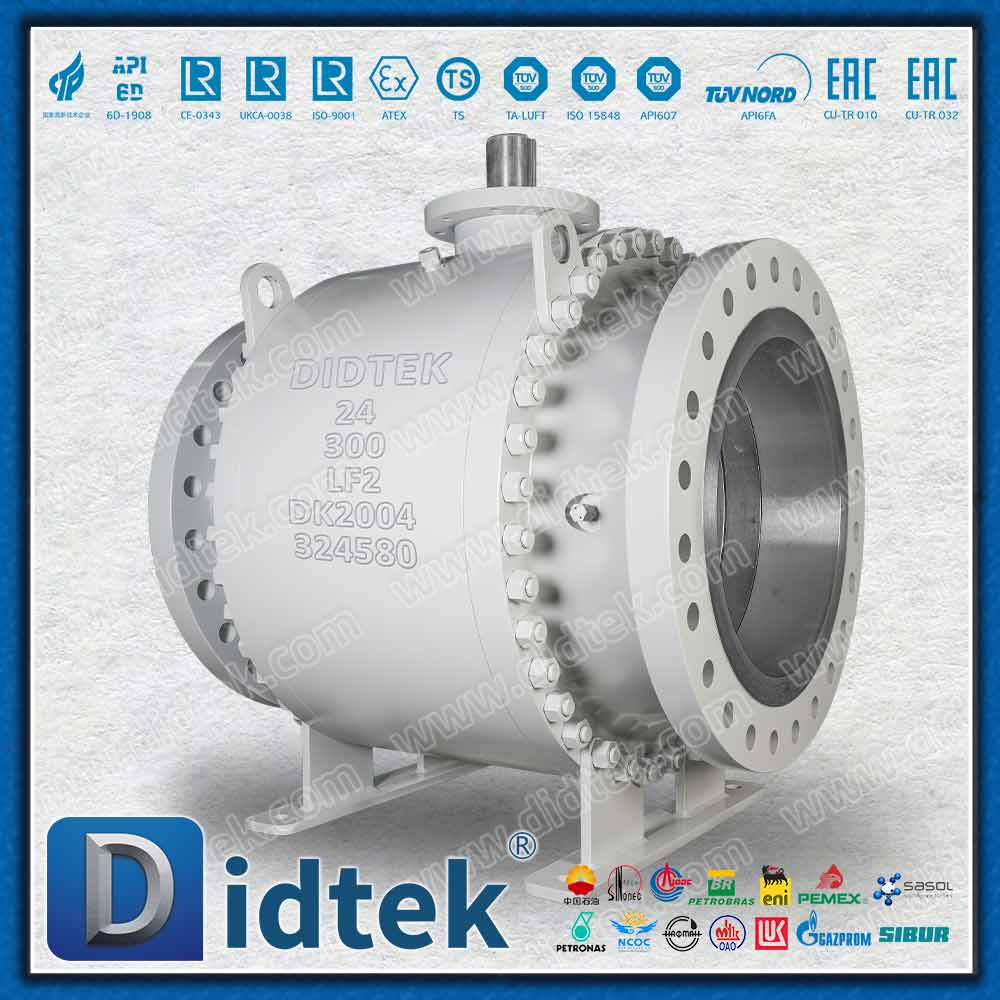

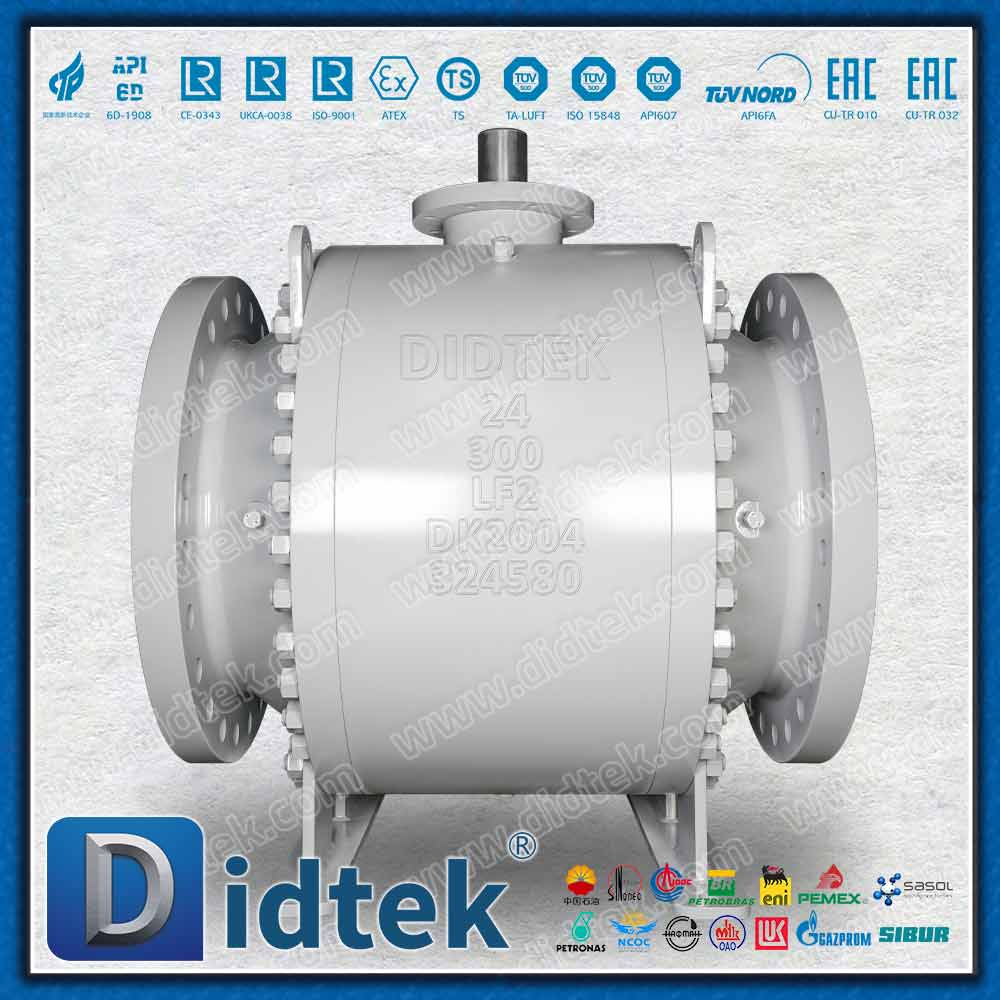

DPE * SPE DIB-1 DIB-2 Robinet à tournant sphérique avec structure de plaque de support

Paramètres du produit

Description de la conception

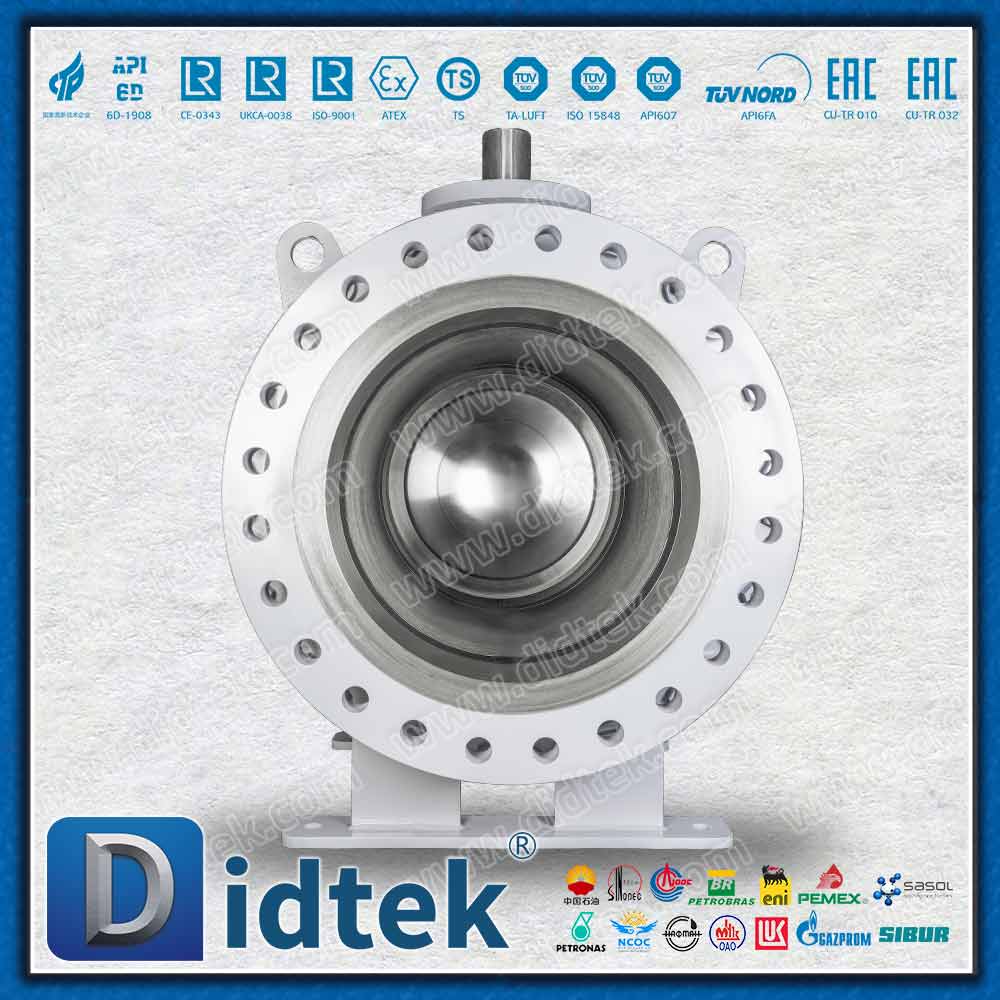

Plaque de support rigide : des plaques de support robustes maintiennent la bille et les roulements en position, aidant ainsi à réduire la déflexion de la bille et la charge inégale du siège dans les applications de gros alésage.

Configuration DIB-1 : Deux sièges DPE fournissent deux barrières d'étanchéité bidirectionnelles pour les applications nécessitant une double isolation dans les deux sens du pipeline.

Configuration DIB-2 :  un siège SPE et un siège DPE combinent une double isolation avec un chemin de pression de cavité auto-soulagement défini.

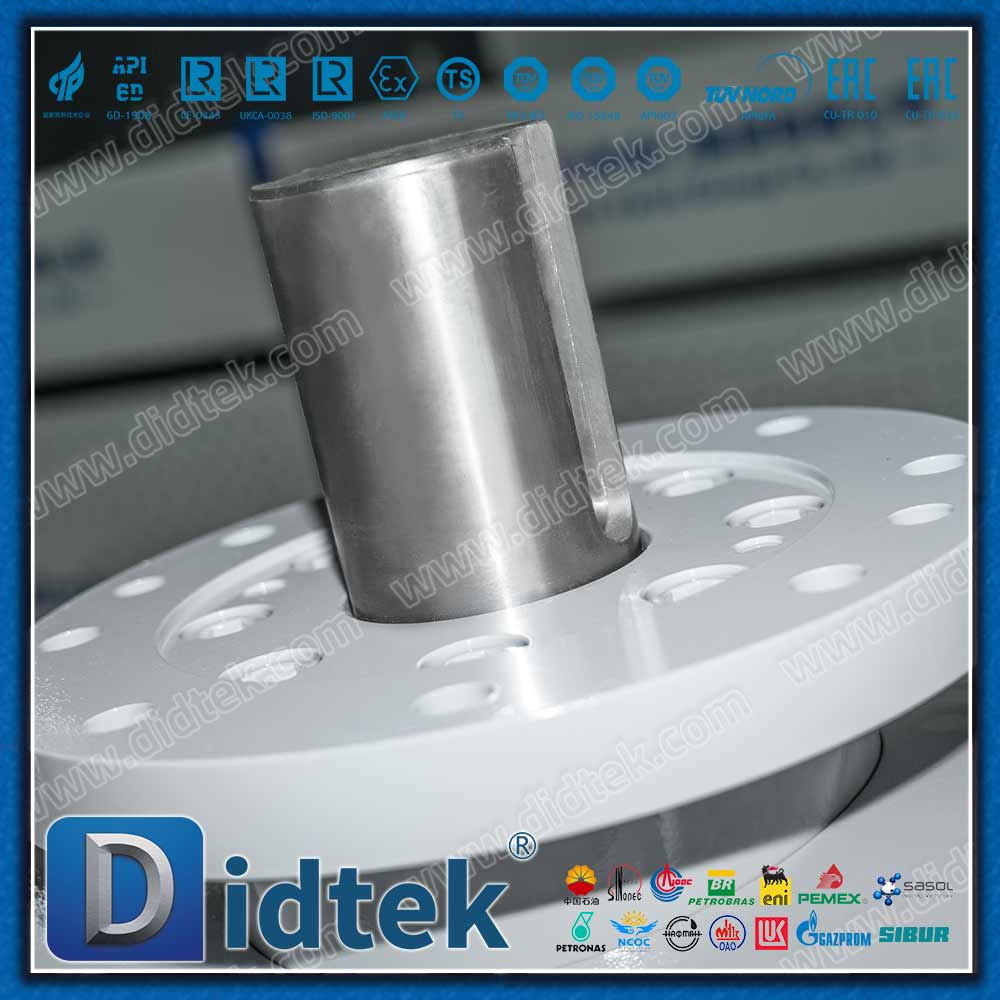

Sécurité et maintenance : une conception antistatique, une tige anti-éruption, une construction ignifuge et une injection de mastic d'urgence en option prennent en charge les tâches d'isolation critiques.

Paramètres

Application et fonction

Le robinet à tournant sphérique à tourillon à plaque de support DIB-1/DIB-2 est adapté aux nœuds de pipeline critiques où une isolation vérifiée, une gestion de la pression et une stabilité structurelle sont importantes.

Skids de comptage pour transfert de propriété : assurent une isolation positive autour de l'équipement de comptage pour aider à limiter les contournements involontaires pendant la mesure et la maintenance.

Collecteurs de produits : prennent en charge la séparation des différents flux de processus et le routage contrôlé dans les réseaux complexes de transfert de pétrole, de gaz et de liquides.

Stations de lancement et de réception de racleurs : les configurations de sièges DIB fournissent des barrières d'isolation définies et une gestion de la pression dans la cavité pendant la préparation et la maintenance du raclage.

Isolation de pipeline à haute intégrité : la plaque de support et les sièges SPE/DPE configurables conviennent aux sections de pipeline de gros calibre qui nécessitent un support mécanique robuste et une logique d'isolation planifiée.
