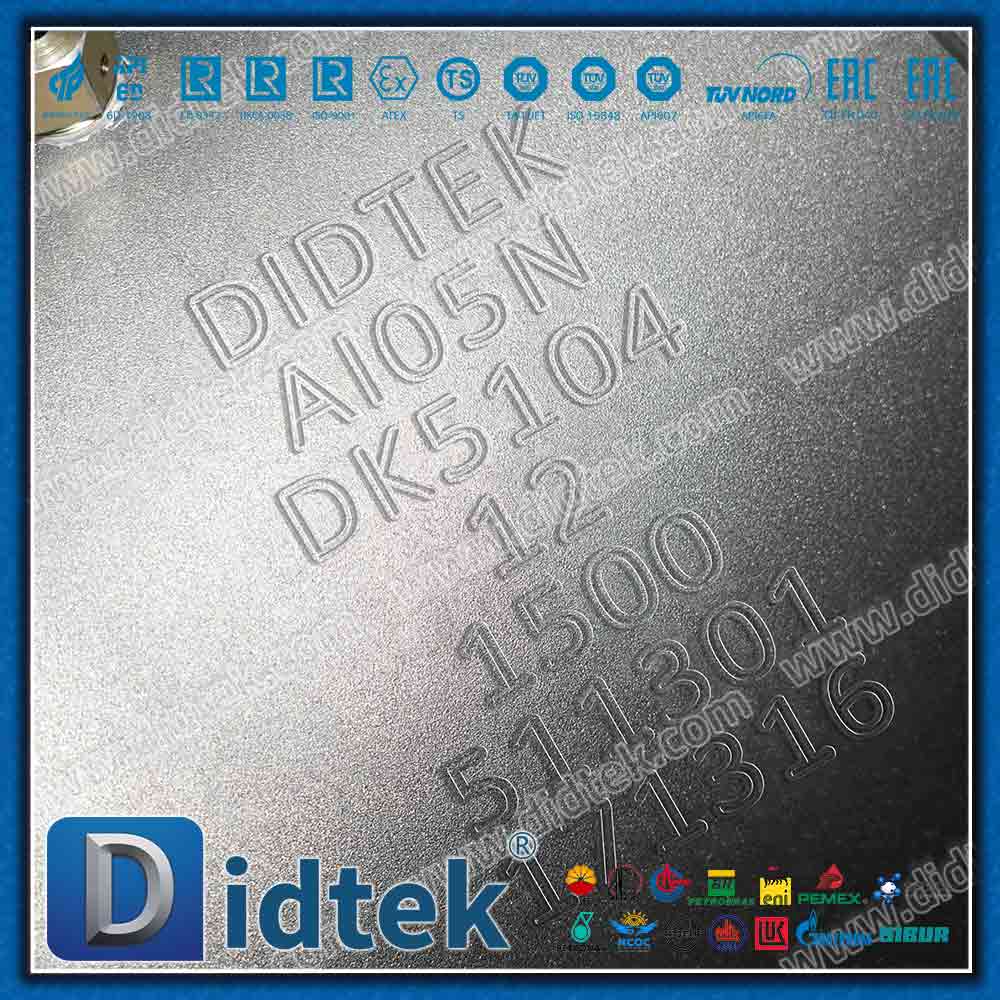

Le robinet à tournant sphérique à tourillon SPE × SPE à double blocage et purge (DBB) est conçu pour une isolation fiable des canalisations dans les systèmes de contrôle de fluides haute pression exigeants. Dotée d'une construction robuste montée sur tourillon et d'un corps en acier au carbone forgé A105N, la vanne utilise une configuration de siège SPE (à effet de piston unique) sur les côtés amont et aval pour assurer une étanchéité indépendante contre la pression de la conduite.

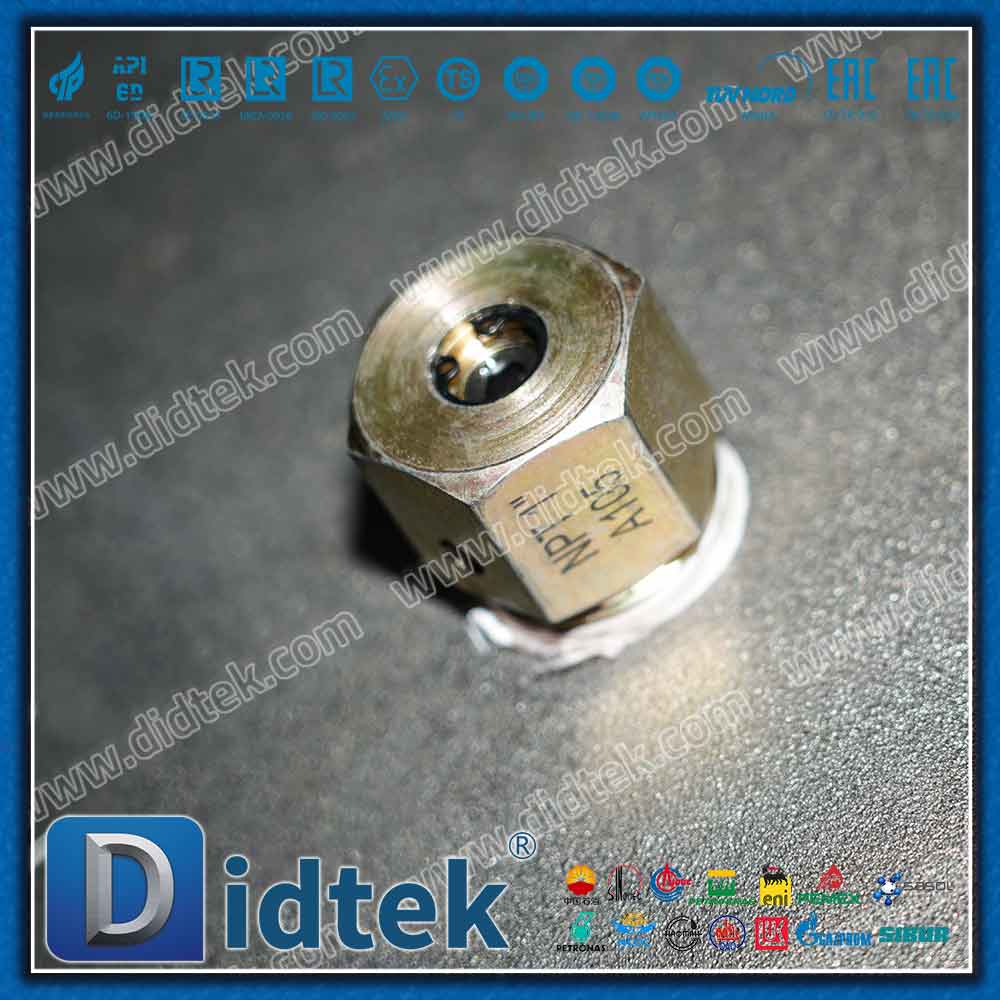

Lorsque la vanne est complètement fermée, les deux sièges SPE isolent la pression des deux extrémités du pipeline. Le fluide emprisonné à l'intérieur de la cavité du corps de vanne peut ensuite être purgé ou évacué en toute sécurité via le raccord de purge. Cette conception à double blocage et purge prend en charge la vérification de l'étanchéité du siège, la libération de la pression et des procédures de maintenance plus sûres.
La conception du siège SPE offre également une fonction de décompression automatique dans la cavité . Si la pression à l'intérieur de la cavité du corps augmente en raison de la dilatation thermique du fluide emprisonné, le siège peut s'éloigner de la bille et relâcher une pression excessive dans la cavité vers le pipeline. Cette conception auto-soulageante contribue à réduire le risque d’accumulation excessive de pression à l’intérieur de la cavité de la valve.

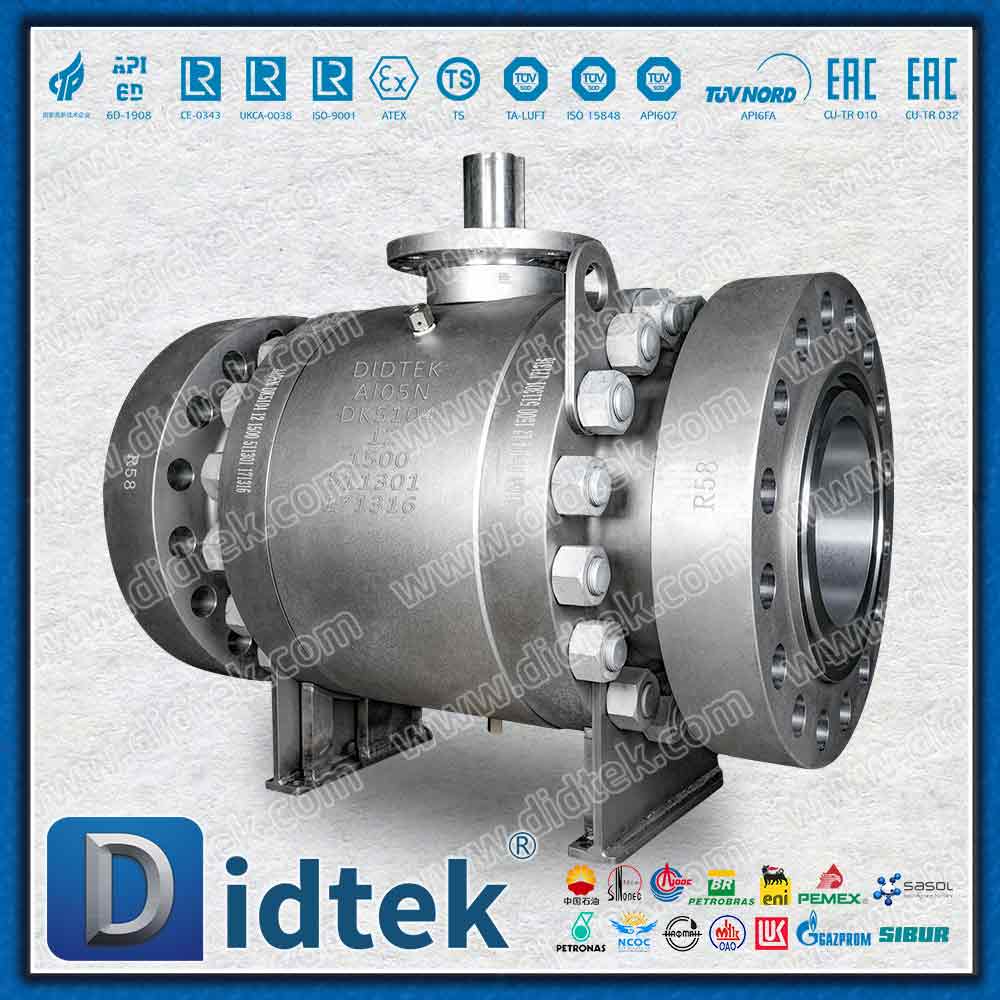

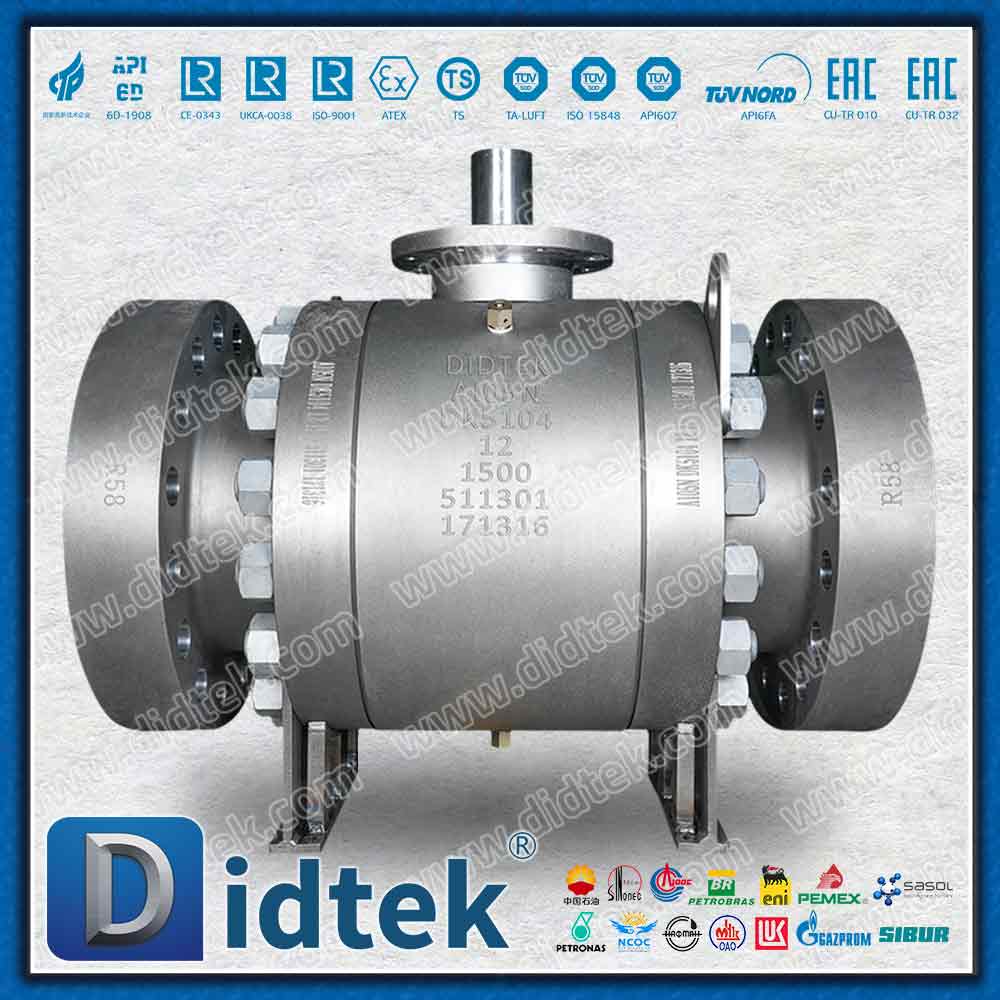

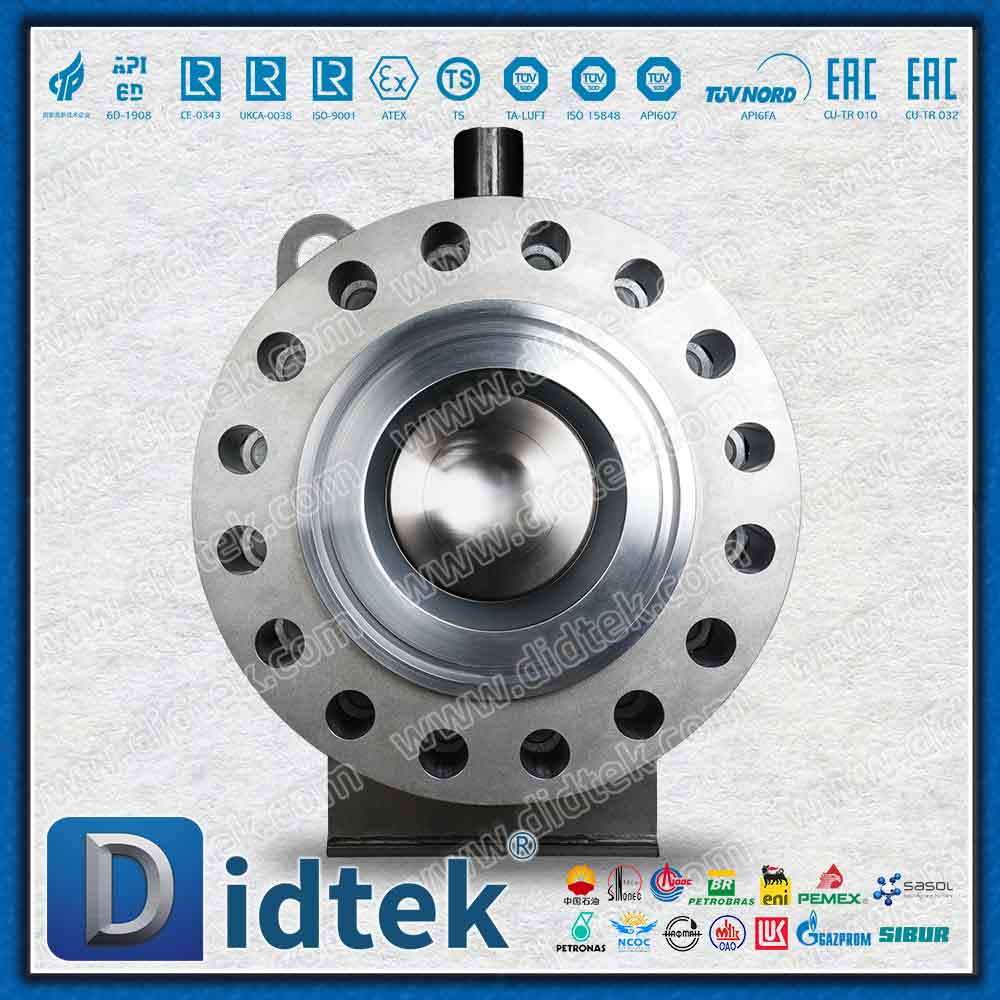

Conçue selon API 6D , cette vanne présente une pression nominale de 1 500 LB , une construction à corps divisé, des sièges souples DEVLON et des connexions à brides RF. La bille montée sur tourillon est soutenue mécaniquement pour maintenir un positionnement stable sous une pression différentielle élevée tout en aidant à contrôler le couple de fonctionnement.
La vanne peut être utilisée dans les systèmes de pipelines industriels compatibles avec le pétrole, le gaz, l"eau, la vapeur et dans les limites spécifiées de pression, de température et de matériau. Sa combinaison d"isolation DBB, de sièges auto-soulagés SPE et de construction montée sur tourillon le rend particulièrement adapté aux applications nécessitant une fermeture fiable et une gestion contrôlée de la pression dans la cavité.
