Présentation du produit

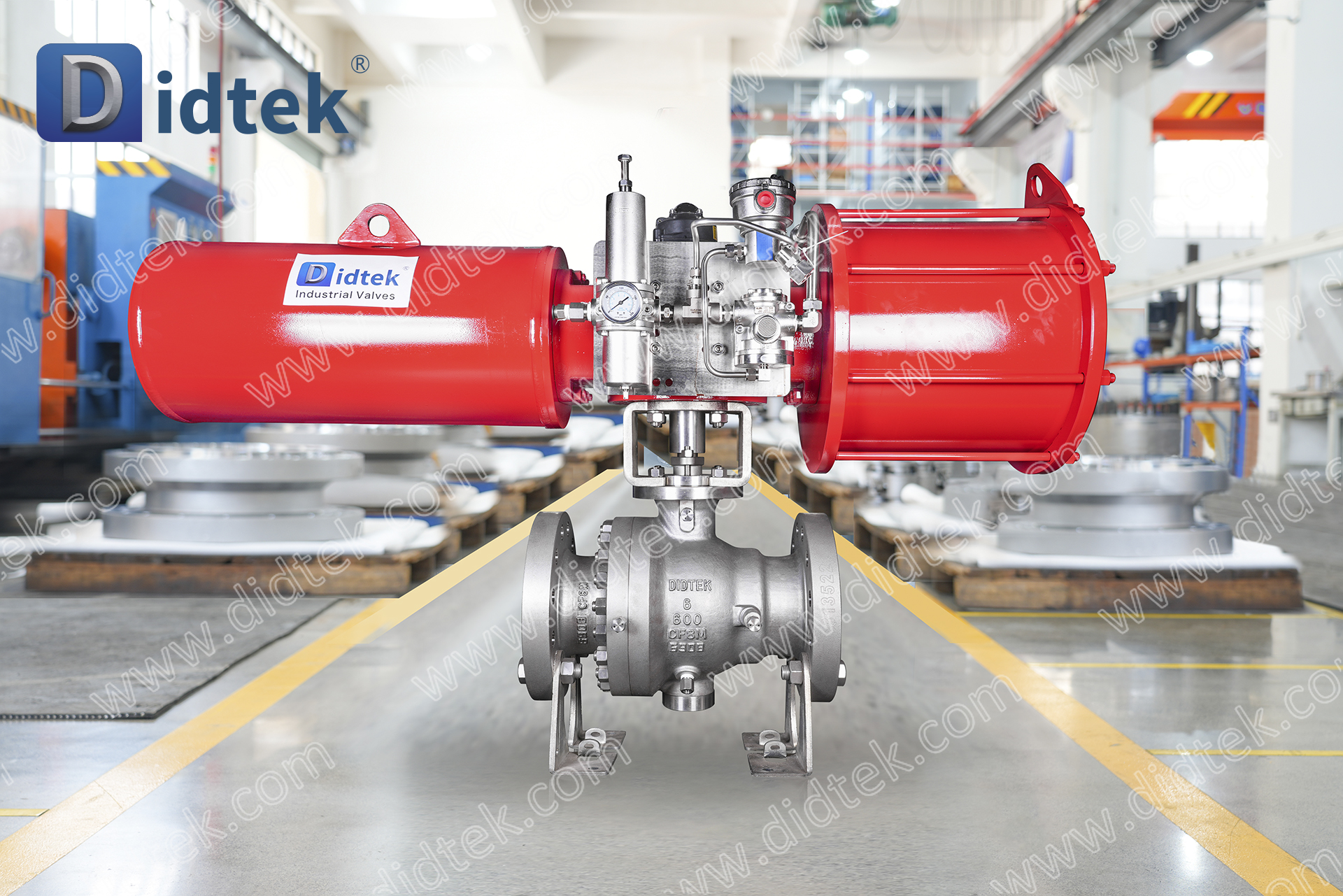

Le robinet à bille pneumatique à bride CF8M est une vanne industrielle spécialement conçue pour le contrôle automatique, les conditions de travail corrosives et les environnements moyenne et haute pression. Il peut ouvrir ou couper rapidement et précisément les fluides corrosifs dans les pipelines en recevant des signaux pneumatiques.

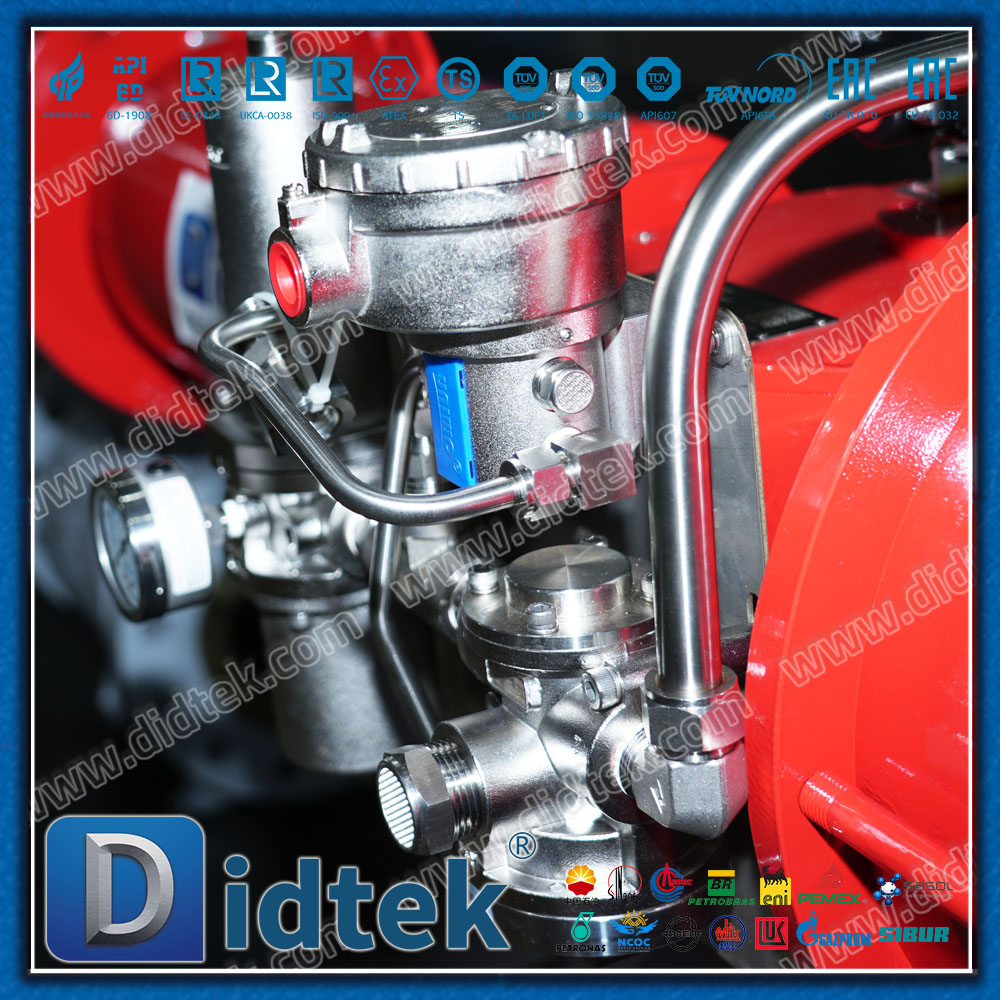

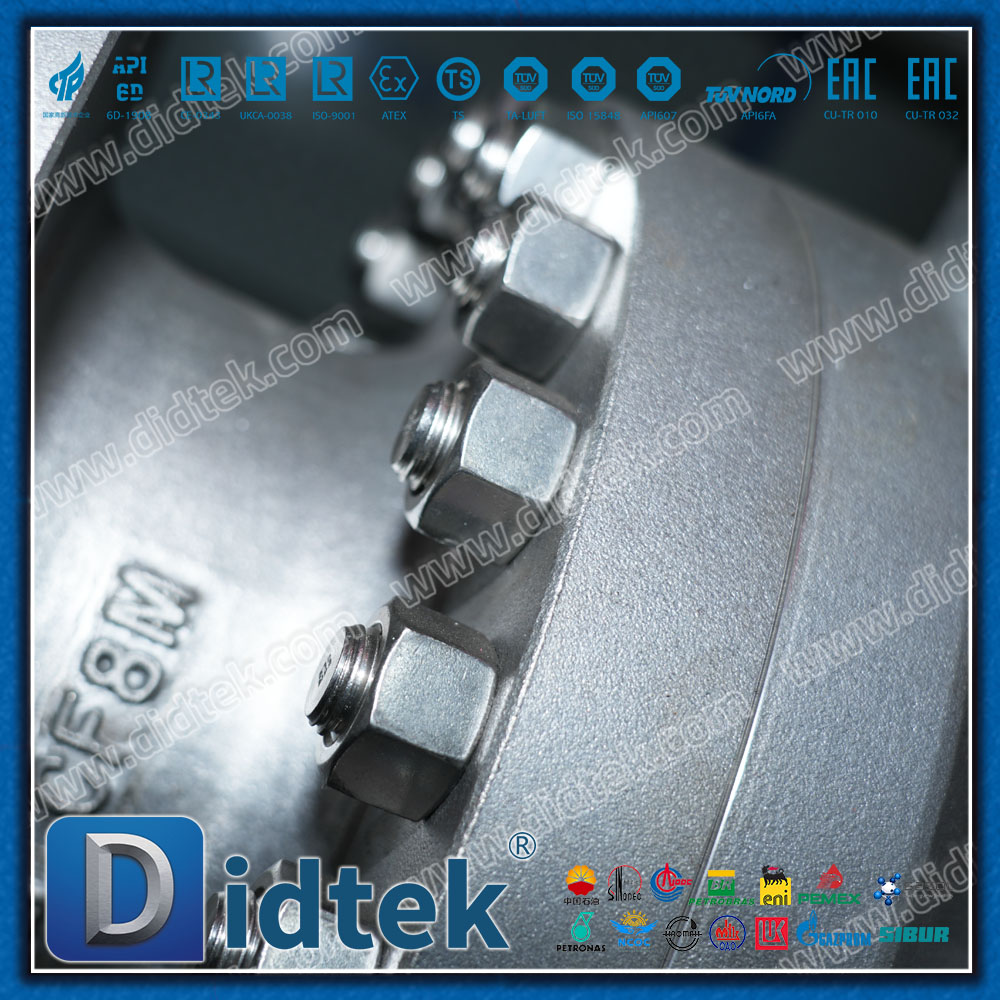

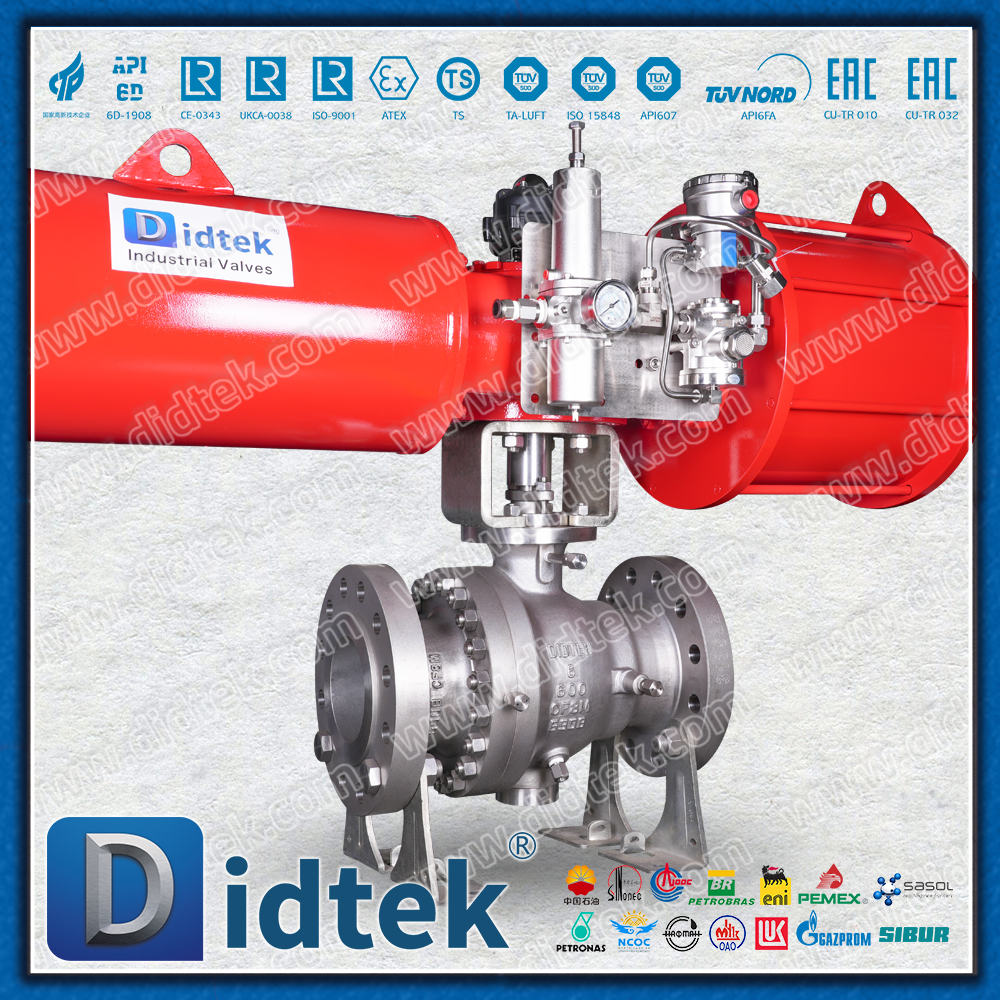

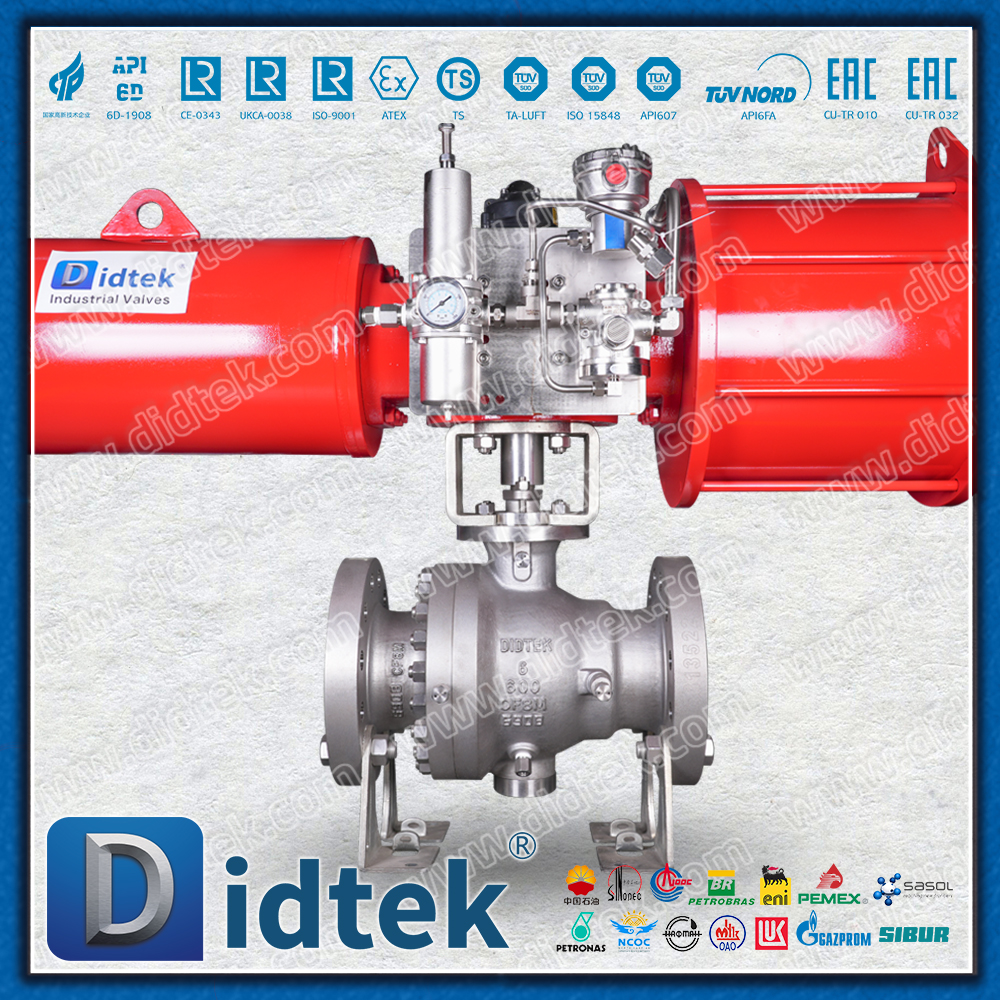

Robinet à tournant sphérique pneumatique à bride à passage intégral Didtek CF8M
Analyse des concepts de base
Pour comprendre ce produit, on peut décomposer son nom en trois parties :
CF8M - Matériau du corps de vanne
Il s'agit de la nuance de fonderie d'acier inoxydable selon la norme américaine ASTM, équivalente au CF8M dans la norme nationale chinoise. Ses pièces forgées correspondent à de l'acier inoxydable 316.
Caractéristiques principales : en raison de la présence de molybdène (Mo), il présente une excellente résistance à la corrosion, en particulier en ce qui concerne la résistance aux piqûres de chlorure et à la corrosion caverneuse, qui est supérieure à l'acier inoxydable 304 ordinaire. Il peut très bien résister à une variété de solutions acides, alcalines et salines.
Milieu Applicable : il convient parfaitement à la manipulation de milieux corrosifs tels que l'acide phosphorique, l'acide acétique, l'acide nitrique, les solutions alcalines, l'eau de mer et diverses matières premières chimiques.

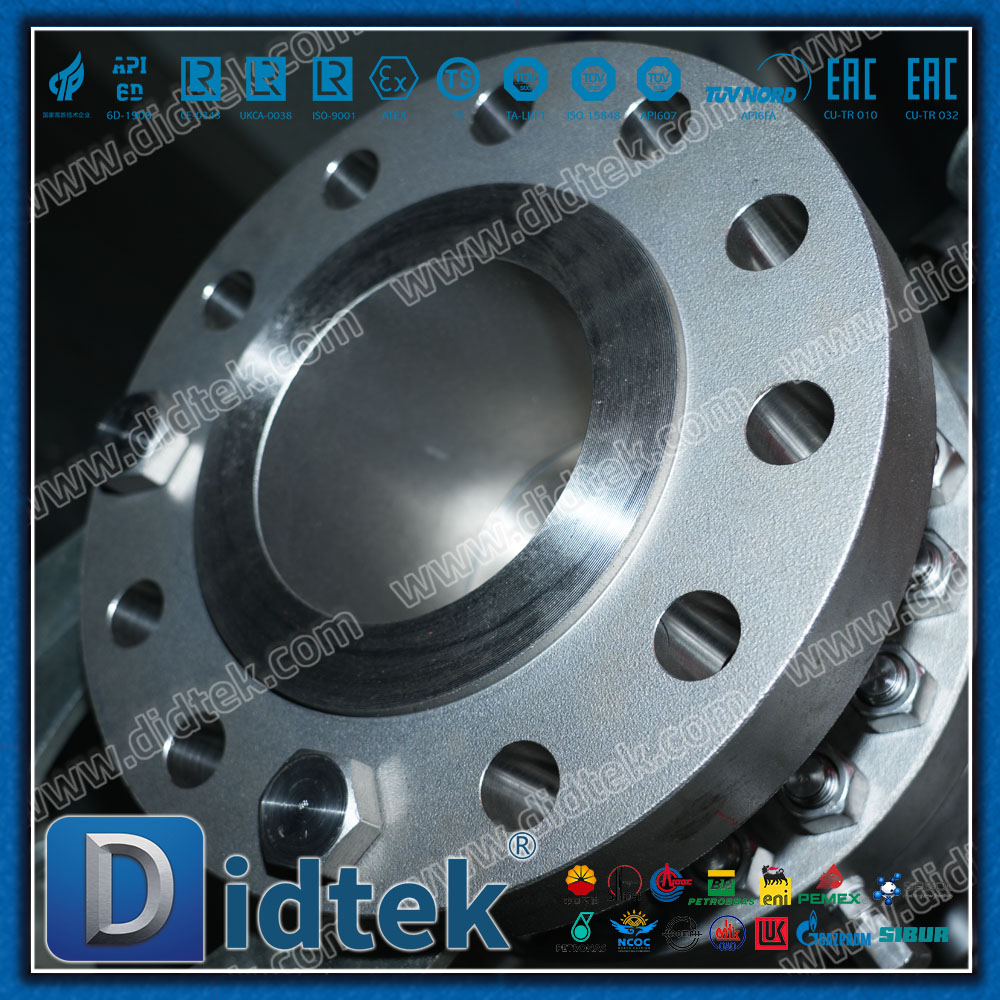

Bride - méthode de connexion
Il s'agit d'une vanne dotée de plaques à brides aux deux extrémités, qui sont reliées aux brides du système de canalisation par des boulons.
Avantages : connexion ferme, étanchéité fiable, forte capacité de charge, facile à installer, démonter et entretenir. C'est l'une des formes de connexion les plus couramment utilisées dans les canalisations industrielles.
Vanne à bille pneumatique - Mode d'entraînement et structure
Robinet à tournant sphérique : Il s'agit d'un robinet dont la partie d'ouverture et de fermeture est une boule, qui peut être complètement ouverte ou complètement fermée en tournant à 90 degrés.
Pneumatique : il fait référence à l'utilisation de l'air comprimé comme source d'énergie pour entraîner un actionneur pneumatique (communément appelé « tête pneumatique ») afin d'ouvrir et de fermer le robinet à tournant sphérique.
Avantages : Il permet une ouverture et une fermeture rapides (généralement en quelques secondes seulement) et un contrôle automatisé à distance, ce qui en fait un choix idéal pour les lignes de production automatisées et le contrôle des processus.
Présentation générale du produit
Le robinet à bille pneumatique à bride CF8M est une vanne industrielle spécialement conçue pour le contrôle automatique, les conditions de travail corrosives et les environnements moyenne et haute pression. Il peut ouvrir ou couper rapidement et précisément les fluides corrosifs dans les pipelines en recevant des signaux pneumatiques.
Principe de fonctionnement de base
L'air comprimé (généralement 0,4 à 0,8 MPa) pénètre dans l'actionneur pneumatique, poussant le piston interne ou la structure à crémaillère et pignon pour générer un couple, qui entraîne la tige et la bille de la vanne à tourner de 90 degrés. Lorsque le trou traversant de la sphère est parallèle au tuyau, la vanne s'ouvre et le fluide s'écoule. Lorsque le trou traversant de la sphère est perpendiculaire au tuyau, la vanne se ferme et coupe le fluide.
Principales caractéristiques et avantages
Résistance exceptionnelle à la corrosion : le matériau CF8M (acier inoxydable 316) en fait le choix privilégié pour les environnements corrosifs tels que les industries chimiques, pétrochimiques et marines.
Réponse automatisée rapide : les interrupteurs à entraînement pneumatique sont rapides et parfaitement adaptés aux applications nécessitant des ouvertures et des fermetures fréquentes ou un arrêt d'urgence.
Performances d'étanchéité exceptionnelles : le siège de valve est généralement constitué de polymères hautes performances tels que le PTFE (polytétrafluoroéthylène) et le PPL, qui ont de bonnes performances d'étanchéité et un faible coefficient de frottement.
Canal de fluide lisse : lorsqu'il est conçu avec Full Port, la résistance à l'écoulement est extrêmement faible, presque nulle, et a peu d'impact sur la perte de pression du pipeline.
Haute fiabilité et sécurité
Structure ignifuge : en cas d'incendie, une fois les pièces d'étanchéité non métalliques brûlées, le robinet à tournant sphérique peut former un joint secondaire par contact métallique pour empêcher une grande quantité de fuite de fluide (conforme aux normes API 607/API 6FA).
Conception antistatique : assurez-vous que l'électricité statique entre la bille et la tige de valve et le corps de valve peut être déchargée, évitant ainsi l'accumulation d'électricité statique qui pourrait provoquer des étincelles.
Conception anti-vol de la tige de valve : même en cas de pression anormale dans la chambre de valve ou de joint de tige de valve endommagé, la tige de valve ne sera pas poussée vers l'extérieur par la pression moyenne, assurant la sécurité de l'opérateur.
Facile à intégrer et à installer
Les normes de connexion à bride sont universelles (telles que GB/T, HG/T, ANSI, DIN, JIS).
L'actionneur est conforme à la norme internationale ISO 5211 et est conçu sur une plateforme haute. Il peut être facilement installé avec des actionneurs pneumatiques ou électriques de différentes marques et divers accessoires peuvent être fixés.
Industries d'application typiques
Génie chimique et pétrochimie : Transport et coupure de divers milieux corrosifs tels que les acides, les alcalis et les solvants.
Industrie pharmaceutique et bio-ingénierie : tuyauterie de processus avec des exigences en matière d'hygiène et de résistance à la corrosion.
Traitement de l'eau et protection de l'environnement : Dosage et contrôle des fluides dans les systèmes de traitement des eaux usées et de dessalement de l'eau de mer.
Aliments et boissons : processus qui répondent à des normes d'hygiène élevées et peuvent contenir des composants corrosifs (tels que des acides et des produits de nettoyage).
Métallurgie et énergie : Eau d’alimentation de chaudière, systèmes de refroidissement, désulfuration des fumées, etc.
Navires et génie maritime : divers systèmes résistant à la corrosion par l'eau de mer.
Pièces jointes couramment utilisées
Pour réaliser des fonctions plus complexes, les accessoires suivants sont généralement équipés pour les actionneurs pneumatiques :
Électrovanne : contrôle l'activation et la désactivation de l'air comprimé pour obtenir un contrôle à distance par signaux électriques.
Fin de course : Il renvoie le signal de position ouverte ou fermée de la vanne à la salle de contrôle centrale.
Ensemble de trois pièces pour le traitement de la source d'air : filtrer l'air comprimé, réguler la pression et lubrifier l'air avec de l'huile.
Mécanisme du volant : en cas de panne de la source d'air, une opération d'urgence manuelle peut être effectuée.
