Inconel Alloy625 joint à lèvre Elgiloy tourillon robinet à tournant sphérique

Description du produit

Détail du produit

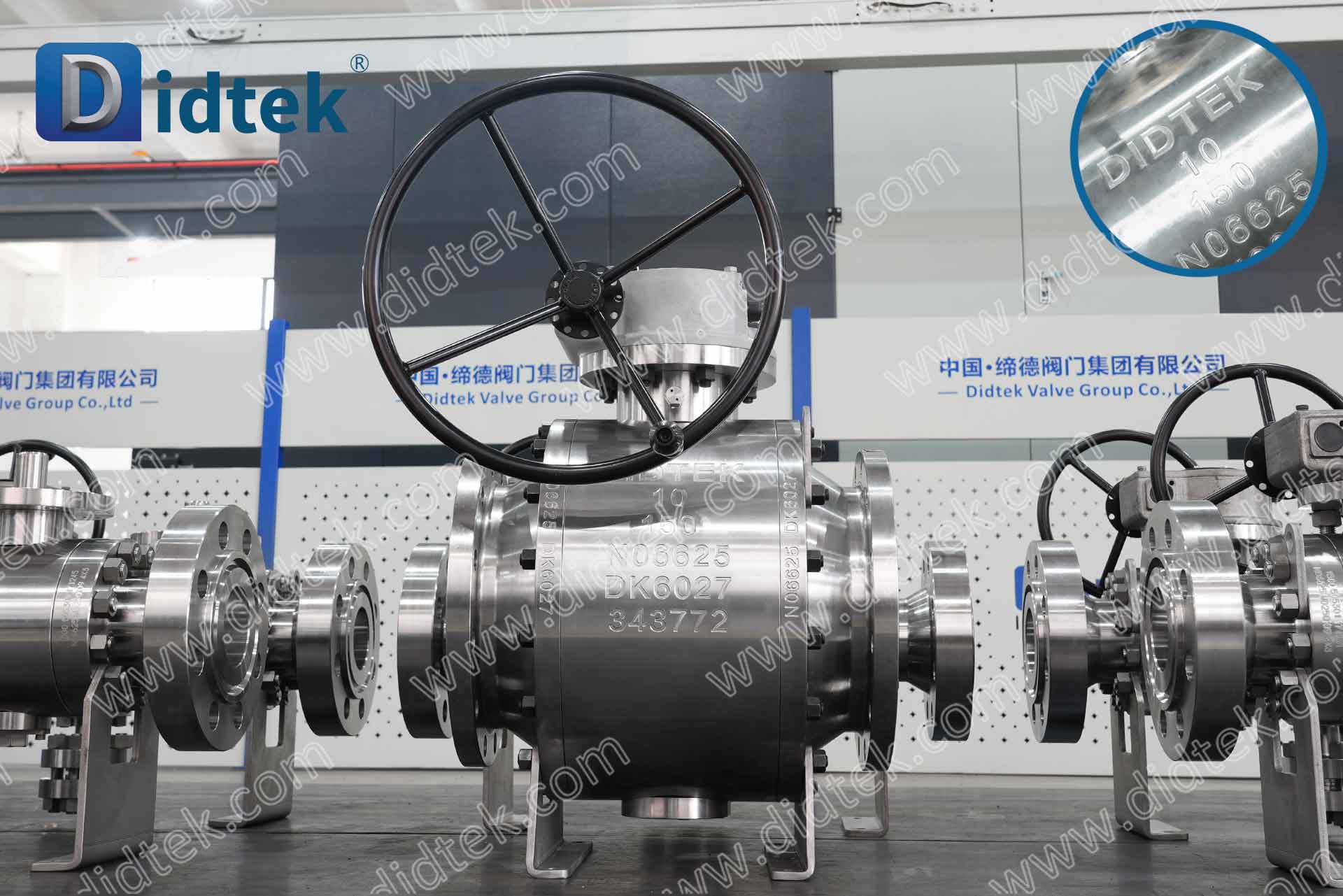

Le robinet à tournant sphérique Elgiloy à joint à lèvre en alliage Inconel 625 est un chef-d'œuvre d'ingénierie méticuleusement conçu pour les environnements extrêmes où les aciers inoxydables standard se dégradent rapidement. Le poids tactile important et le grain métallique dense du corps et des garnitures de vanne forgées en Inconel 625 (UNS N06625) traduisent immédiatement sa disponibilité pour un service sévère. Cette matrice nickel-chrome-molybdène de première qualité offre une immunité absolue contre les piqûres, la corrosion caverneuse et la fissuration par corrosion sous contrainte dans les pipelines les plus impitoyables.

Au cœur de l'étanchéité se trouve un joint à lèvres alimenté par un ressort Elgiloy de précision. Cette combinaison dynamique garantit que le joint reste continuellement actif et étanche aux bulles, même sous des cycles de pression brutaux et des variations de température volatiles allant de la congélation cryogénique à la chaleur industrielle intense. Elgiloy offre une mémoire mécanique et une résistance à la fatigue supérieures à celles de tout matériau à ressort conventionnel, maintenant une force d'étanchéité constante pendant des années de fonctionnement continu.

Conçue pour une sécurité absolue dans les infrastructures exigeantes, cette unité est livrée en standard avec une tige anti-éruption, des dispositifs antistatiques intégrés et des capacités de double blocage et purge (DBB), garantissant la sécurité opérationnelle sous une immense pression du système. Les équipes d'approvisionnement peuvent spécifier des configurations à passage intégral ou à passage réduit pour répondre exactement aux exigences de débit. Pour les applications thermiques spécialisées, des capots allongés et des ports de ventilation/drainage personnalisés sont facilement disponibles. De plus, la bride supérieure standard ISO permet une intégration transparente avec des boîtes de vitesses manuelles, des actionneurs pneumatiques, des systèmes hydrauliques ou des entraînements électriques, répondant ainsi à des exigences précises de contrôle d'automatisation.

Paramètres du produit

Description de la conception

• Inconel 625 Protection supérieure : la matrice avancée nickel-chrome-molybdène offre une résistance exceptionnelle à une large gamme d'environnements extrêmement corrosifs, en protégeant spécifiquement contre la dégradation des « gaz acides » ($H_{2}S$) et les piqûres d'eau de mer à haute teneur en chlorure.

• Joints à lèvres énergisés Elgiloy et configuration de siège avancée : le ressort interne, fabriqué en Elgiloy (alliage cobalt-nickel), conserve sa force de ressort et son intégrité structurelle dans les fluides agressifs où les ressorts en acier inoxydable perdraient leur tension ou se corroderaient. Ce système prend en charge les combinaisons de sièges à effet double piston (DPE) et à effet simple piston (SPE), équipées en option d'un système d'injection de mastic d'urgence pour obtenir une véritable fuite bidirectionnelle et étanche aux bulles.

• Performances montées sur tourillon : la conception à bille fixe réduit considérablement le couple de fonctionnement et l'usure du siège. Cela permet à la vanne d'être automatisée facilement et avec précision, même à des pressions extrêmement élevées comme la classe 2500, réduisant ainsi les frais de maintenance à long terme.

• Étanchéité dynamique pour la durée de vie et la conformité environnementale : la construction du joint à lèvres compense activement la dilatation et la contraction thermique, ce qui en fait la référence en matière de températures « oscillantes » et de pressions volatiles. Il est strictement conforme aux normes NACE MR0175/ISO 15156 pour les environnements de gaz corrosifs et répond aux exigences environnementales strictes à faibles émissions fugitives.

• Sécurité incendie sans fuite : conçu dès le départ pour répondre aux exigences de zéro fuite API 6D et entièrement certifié API 607 ​​et API 6FA pour des performances de sécurité garanties en cas d'urgence d'incendie catastrophique.

Paramètres

Chaque vanne est soumise à une vérification rigoureuse avant de quitter l'usine de fabrication. Nous mettons en œuvre une identification positive des matériaux (PMI) complète tout au long du processus de production pour garantir la pureté absolue de l'alliage Inconel 625, éliminant ainsi tout risque de substitution de matériaux de qualité inférieure. Avant l'expédition, chaque unité est soumise à des tests de pression hydrostatique à 100 % et à des tests de précision sous vide pour identifier et éradiquer même les défauts potentiels les plus microscopiques. Cette approche sans compromis du contrôle qualité garantit que le produit final offre une isolation fiable dans les infrastructures critiques.

Application

Fonction d'application

Le robinet à tournant sphérique à tourillon Elgiloy à joint à lèvre en alliage Inconel 625 est largement utilisé dans les environnements exigeants en raison de ses propriétés matérielles supérieures. Les équipes d'approvisionnement et les ingénieurs de projet choisissent cette vanne lorsqu'une panne du système n'est tout simplement pas une option, en s'appuyant sur sa construction robuste pour protéger les infrastructures critiques, minimiser les temps d'arrêt coûteux et protéger le personnel dans diverses industries lourdes.

• Plateformes sous-marines et offshore : fournit une isolation critique pour les conduites d'injection d'eau de mer à haute pression et les collecteurs sous-marins complexes, résistant à l'attaque corrosive incessante des environnements marins à haute teneur en chlorure sans se dégrader.

• Traitement des gaz corrosifs : spécialement conçu pour gérer des fluides agressifs avec des concentrations élevées de $H_{2}S$ et $CO_{2}$, empêchant ainsi la fragilisation et la fissuration rapides généralement observées dans les alliages standards.

• Gaz chimiques et spéciaux : offre une étanchéité fiable à long terme pour les composés organiques volatils, les acides agressifs et les composés chimiques toxiques, garantissant ainsi la sécurité environnementale et l'intégrité des processus.

• Installations de GNL et d'hydrogène : maintient des performances à températures extrêmes pour le stockage et le transport de gaz liquéfié, s'adaptant à une contraction thermique sévère tout en préservant un joint impeccable et étanche aux bulles.
