Fabricant de robinets à tournant sphérique en acier au carbone API

Détail du produit

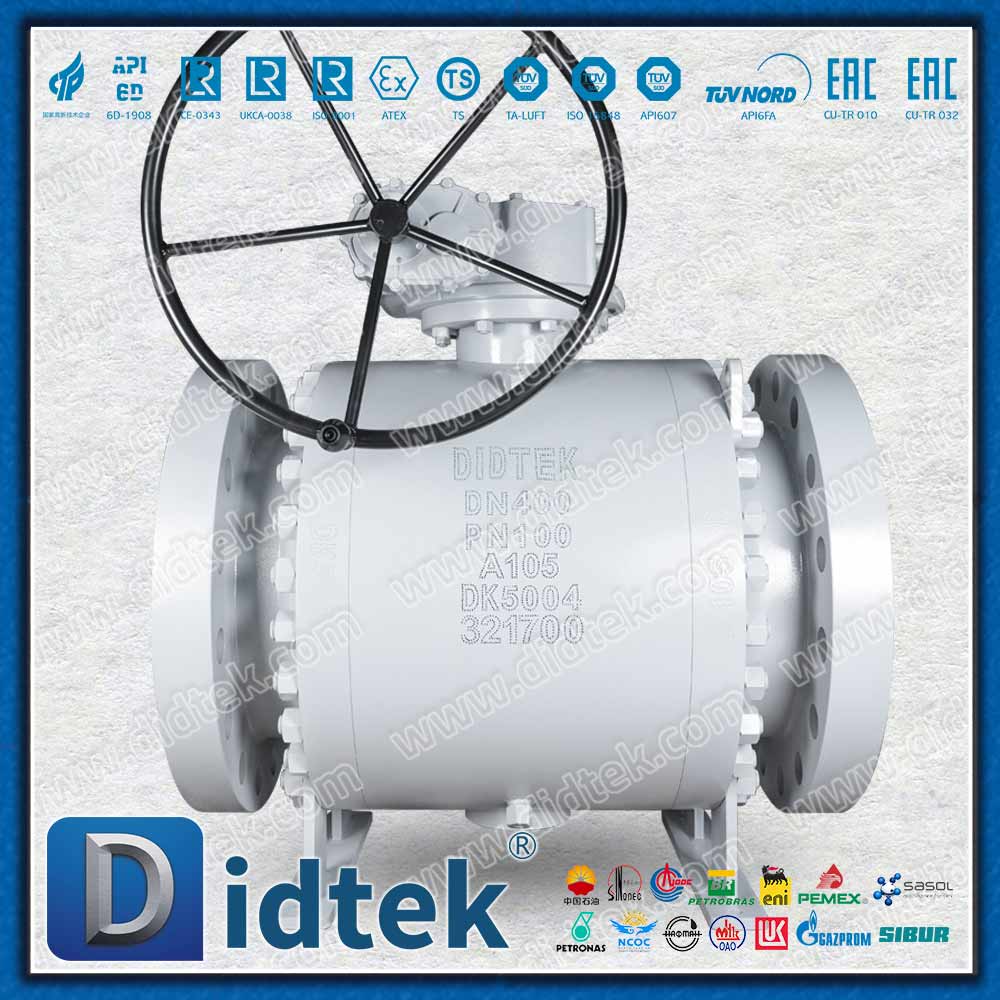

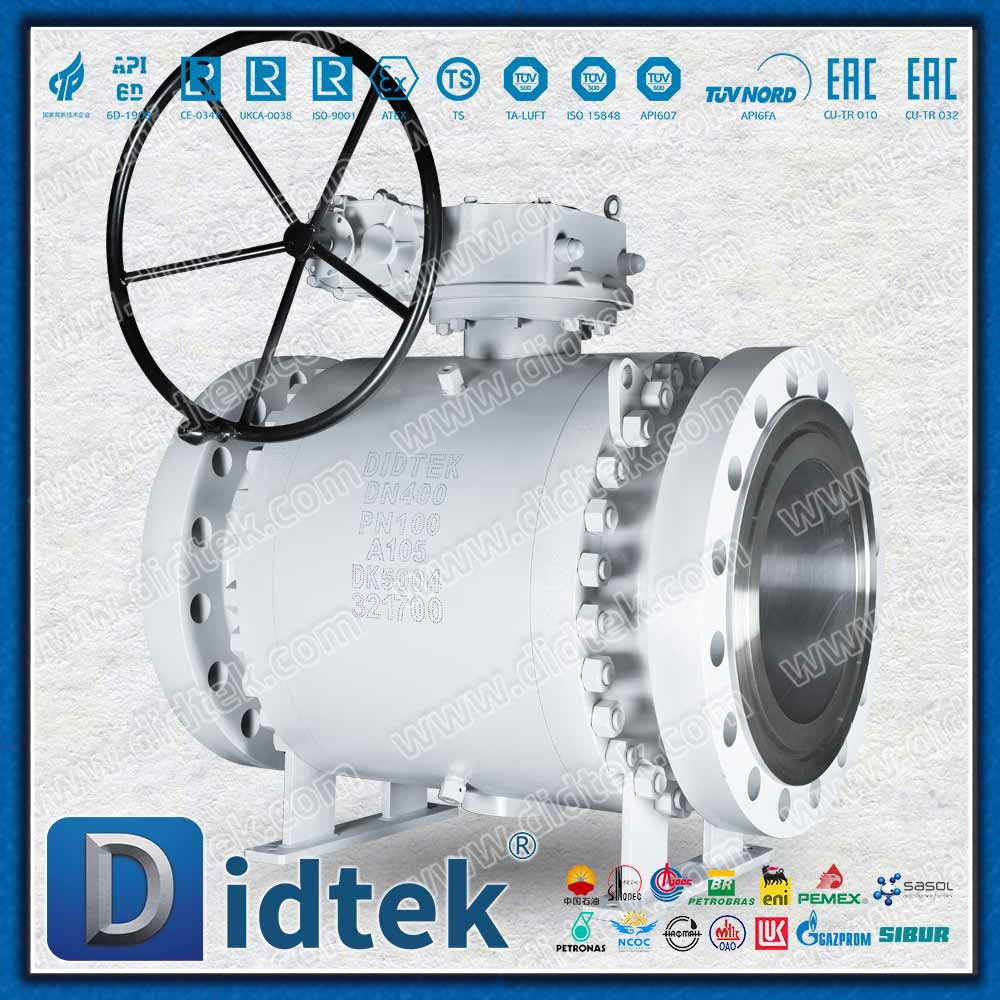

En tant que fabricant leader certifié API 6D, nous fournissons des robinets à tournant sphérique en acier au carbone de précision, conçus pour les réseaux de pipelines de pétrole, de gaz et de pétrochimie les plus exigeants. Toucher l'extérieur métallique froid et solide révèle la densité exceptionnelle du corps en acier au carbone forgé de première qualité (ASTM A105) ou en acier moulé (WCB), conçu pour maintenir une rigidité structurelle absolue sous des contraintes extrêmes de pipeline. Ces vannes sont dotées d'un mécanisme à bille fixe solidement ancré par des roulements à tourillon robustes. Cette architecture spécifique absorbe la poussée de pression de la ligne, empêchant la bille d'être forcée dans le siège aval, ce qui se traduit par un couple de fonctionnement exceptionnellement faible. Les opérateurs remarqueront une rotation douce et contrôlée même lorsqu'ils isolent les flux contre des différences de pression maximales.

Au-delà des configurations standard, notre nomenclature complète (BOM) s'adapte aux profils de supports sévères et corrosifs. Nous proposons de nombreuses personnalisations de garnitures internes, notamment le placage au nickel autocatalytique (ENP) sur la bille et la tige pour une dureté de surface améliorée, ou des mises à niveau des composants internes en acier inoxydable duplex pour résister aux piqûres et à la corrosion sous contrainte de chlorure. La polyvalence structurelle est également prioritaire pour garantir une intégration précise du pipeline. Les équipes d'approvisionnement peuvent spécifier des conceptions de ports complets pour des chemins de flux totalement dégagés ou des configurations de ports réduites pour un poids et un coût optimisés. De plus, nous proposons plusieurs connexions d'extrémité, notamment à face surélevée (RF), à joint de type annulaire (RTJ) et à soudure bout à bout (BW), garantissant une compatibilité exacte avec des systèmes de tuyauterie divers et complexes.

Paramètres du produit

Description de la conception et caractéristiques techniques

Conformité à la norme API 6D : fabriqué et testé strictement selon les spécifications API 6D, ASME B16.34 et API 608. Chaque dimension est usinée selon des tolérances précises, garantissant une interchangeabilité globale et une sécurité absolue lors de l'installation et du fonctionnement prolongé.

Conception de siège avancée (DBB et DIB) : équipé de sièges indépendants à ressort qui assurent une étanchéité simultanée en amont et en aval, permettant la fonctionnalité classique de double blocage et purge (DBB) pour une ventilation sûre de la cavité. Pour améliorer encore davantage la sécurité de l'isolation des pipelines, nous proposons des configurations de sièges à double isolation et purge (DIB-1/DIB-2) et à double effet de piston (DPE). Ces conceptions de sièges auto-soulagés évacuent automatiquement la pression excessive dans la cavité causée par la dilatation thermique, protégeant ainsi le corps de la vanne d'une surpression catastrophique.

Injection de mastic d'urgence : comprend des raccords d'injection de mastic secondaire usinés avec précision pour la tige et les sièges. En cas de rayures mineures ou de débris endommagés sur les bagues d'étanchéité souples primaires, les équipes de maintenance peuvent injecter des composés d'étanchéité spécialisés pour restaurer instantanément l'intégrité de l'étanchéité sans interrompre les opérations du pipeline ni retirer la vanne de la conduite.

Sécurité complète et conformité environnementale : certifiée API 607/API 6FA, la conception ignifuge utilise un contact secondaire métal sur métal pour maintenir une étanchéité sécurisée même si les sièges souples principaux sont détruits par une chaleur extrême. Les mécanismes de mise à la terre internes fournissent une décharge statique continue. De plus, l'architecture intègre une tige anti-éruption, une tige insérée en interne avec un épaulement de retenue qui empêche physiquement l'éjection en cas de brusques coups de bélier. Pour les applications de gaz corrosif, les matériaux sont strictement conformes aux normes NACE MR0175, tandis que l'ensemble est conçu pour répondre aux normes API 641 à faibles émissions fugitives, satisfaisant ainsi aux mandats environnementaux modernes.

Paramètres

Assurance qualité et traçabilité

La fiabilité dans des environnements à enjeux élevés exige un contrôle qualité sans compromis. Comme indiqué dans nos paramètres, 100 % de nos vannes à tourillon sont soumises à des tests de pression hydrostatiques et pneumatiques rigoureux avant l'expédition, vérifiant l'intégrité de la coque et l'étanchéité absolue du siège. Pour prendre en charge les grands projets d’ingénierie et la conformité réglementaire, nous proposons des packages de documentation complets. Cela comprend des rapports d'essais de matériaux (MTR) détaillés conformes à la norme EN 10204 3.1 ou 3.2, retraçant les propriétés chimiques et physiques de l'acier jusqu'au lot de chauffage d'origine. De plus, nous fournissons des enregistrements complets de tests non destructifs (CND), tels que des inspections par ultrasons et par magnétoscopie sur les pièces forgées et les cordons de soudure critiques, garantissant une transparence et une traçabilité totales pour chaque unité livrée.

Application et fonction

Nos robinets à tournant sphérique en acier au carbone sont largement utilisés dans des environnements exigeants en raison de leurs propriétés matérielles supérieures et de leur résilience mécanique. Ils résolvent les problèmes critiques de contrôle des flux dans plusieurs secteurs majeurs :

• Gazoducs : Essentiels pour l’isolation des conduites principales et les stations de compression de gaz. La conception montée sur tourillon empêche l'écrasement du siège sous d'immenses pressions de gaz, garantissant ainsi une fermeture fiable sur les réseaux de transmission longue distance.

• Raffineries de pétrole : déployées dans les installations de traitement du pétrole brut à haute pression et les terminaux de stockage. Le corps A105 durable, combiné à des garnitures personnalisables, gère efficacement les particules abrasives et les hydrocarbures à haute température sans se dégrader.

• Centrales électriques : critiques pour les systèmes de contrôle de l’eau d’alimentation et de la vapeur à haute pression. Les tolérances d'étanchéité serrées et la stabilité thermique des sièges souples Devlon assurent une isolation étanche aux bulles, protégeant les turbines et les pompes en aval.

• Infrastructure municipale : intégrée aux réseaux de distribution d’eau et de chauffage urbain à grande échelle. La construction robuste garantit un long cycle de vie opérationnel avec des interventions de maintenance minimales, réduisant ainsi le coût total de possession pour les opérateurs municipaux.

Ressources d'ingénierie et support technique

Nous soutenons activement les professionnels des achats, les ingénieurs de pipelines et les intégrateurs de systèmes en fournissant une suite complète de ressources techniques pour faciliter une conception de projet précise. Pour accélérer vos processus d'évaluation technique et de dimensionnement, nous proposons des fiches dimensionnelles complètes couvrant toutes les classes de pression et configurations de ports. De plus, des manuels détaillés de sélection de produits et des tableaux de couple sont disponibles pour faciliter le dimensionnement précis des actionneurs (pneumatiques, électriques ou hydrauliques). Pour une intégration transparente dans votre logiciel de conception d'usine, notre équipe d'ingénierie fournit sur demande des dessins CAO 2D et des modèles STEP 3D téléchargeables, garantissant que chaque vanne s'aligne parfaitement avec vos schémas de tuyauterie complexes avant la finalisation de l'approvisionnement.
