Positionnement du produit principal
Une vanne de régulation automatisée qui intègre une protection de sécurité contre les défauts et une installation standardisée. Des actionneurs pneumatiques à ressort de rappel à simple effet sont adoptés. Lorsque la source d'air tombe en panne, ils reviennent automatiquement à la position de sécurité prédéfinie (complètement ouverte ou entièrement fermée) et suivent strictement la norme d'installation ISO 5211 pour garantir une connexion rapide et précise avec divers actionneurs.
Tableau des paramètres des spécifications techniques
| Catégorie | paramètres de spécification |
| Type d'actionneur | rappel par ressort simple effet |
| Norme d'installation | Plateforme d'installation standard ISO 5211 |
| Pression de la source d'air | 4-7 bars (gamme standard) |
| Sens de rappel du ressort | Fault On (FO) ou Fault Off (FC) est facultatif |
| Température de fonctionnement | -20℃ à +80℃ (standard)/le type haute température peut atteindre +150℃ |
| Degré de protection | IP65 (standard)/IP67/IP68 (en option) |
| Matériau du corps de vanne | acier au carbone WCB/acier inoxydable CF8/CF8M/autres alliages |
| Pression nominale | PN16/PN25/PN40 (Classe 150/300) |
| Méthodes de connexion | bride/filetage/soudage bout à bout |
| Matériau du siège de soupape | PTFE/PTFE renforcé/joint métallique |
Caractéristiques de conception de base
1. Mécanisme de rappel à ressort simple effet
Protection à toute épreuve
Fermeture de défaut (FC) : La vanne à ressort se ferme en cas de perte de gaz.
Défaut d'ouverture (FO) : La vanne à ressort s'ouvre en cas de perte de gaz
Réponse rapide : le temps de déclenchement du ressort est inférieur à 2 secondes, garantissant une action rapide dans les situations d'urgence
Conception à faible consommation : un seul contrôle de source de gaz est requis, ce qui permet d'économiser de l'énergie
2. Installation normalisée ISO 5211
Interface universelle : assure une intégration parfaite avec tout actionneur conforme aux normes ISO
Remplacement rapide : l'actionneur et la vanne peuvent être rapidement séparés pour un entretien facile
Positionnement précis : les connexions standardisées garantissent les positions d'ouverture et de fermeture précises des vannes
3. Actionneurs pneumatiques hautes performances
Conception compacte : espace intérieur optimisé, sortie de couple plus efficace
Structure à double piston : elle adopte une conception à piston symétrique, garantissant un fonctionnement fluide

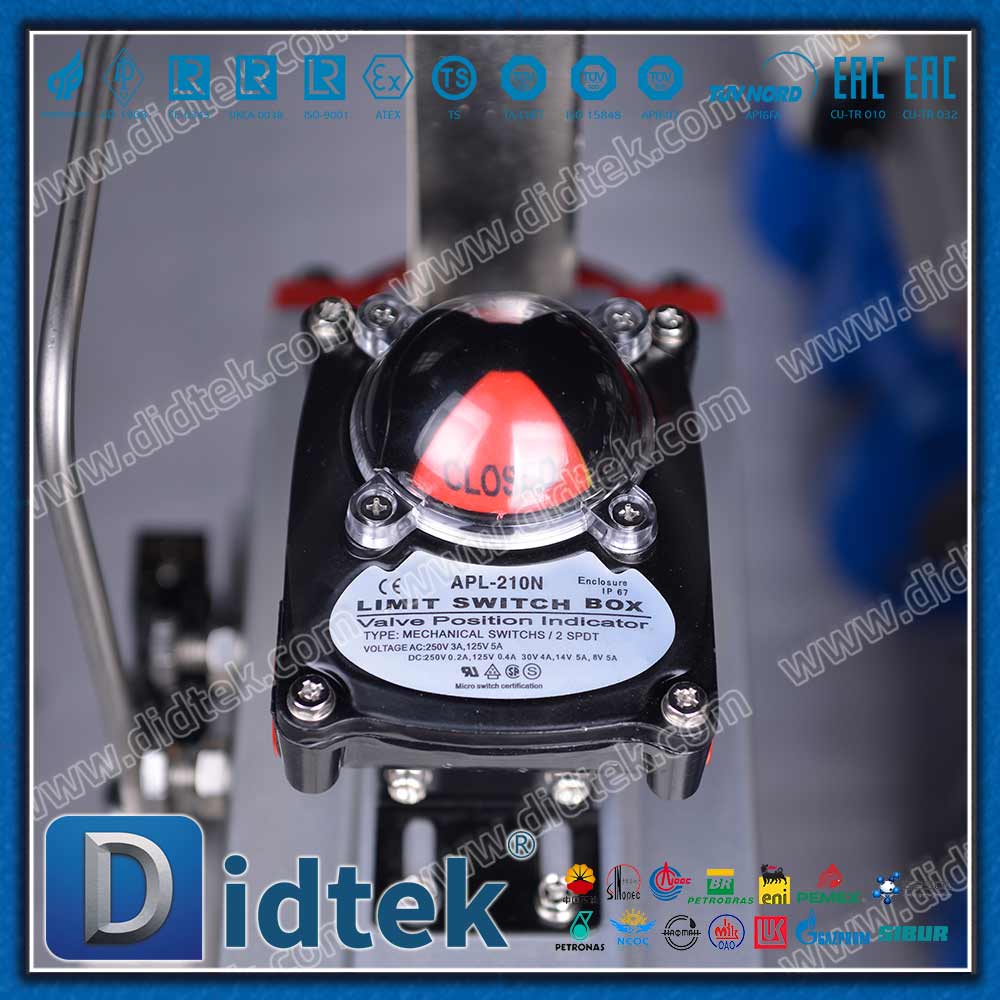

Indication visuelle de la position : indique clairement l'état ouvert et fermé de la vanne
Fonction de fonctionnement manuel : un dispositif de commande manuelle standard est fourni pour un débogage et une maintenance pratiques
Explication détaillée des avantages en termes de performances
Sécurité et fiabilité
Sécurité intrinsèque : Réinitialisation automatique en cas de panne de source de gaz, d'interruption de ligne ou d'arrêt d'urgence
Options antidéflagrantes : les certifications antidéflagrantes ATEX et IECEx sont facultatives
Ressorts longue durée : ont subi 1 million de tests de fatigue pour garantir une fiabilité à long terme
Performance opérationnelle
Réponse rapide : temps de trajet complet de 3 à 5 secondes (selon le calibre)
Contrôle précis : un positionneur en option est disponible pour un réglage précis
Conception à faible friction : des roulements autolubrifiants sont adoptés pour réduire le couple de démarrage
Confort d'entretien
Conception modulaire : chaque composant peut être remplacé indépendamment
Maintenance en ligne : certains modèles prennent en charge la maintenance sans arrêt
Pièces de rechange standardisées : Conformément aux normes internationales, les pièces de rechange sont faciles à obtenir
Domaines d'application typiques
Système critique pour la sécurité
Usine chimique : système d'arrêt d'urgence (ESD
Gazoduc : protection contre les coupures d'urgence
Système de chaudière : Coupure de sécurité carburant
Contrôle des processus
Processus de traitement par lots : une procédure qui nécessite une réinitialisation automatique
Système de traitement de l’eau : Contrôle de la filtration et du rétrolavage
Gestion de l'énergie : système de distribution de vapeur
Conditions de travail particulières
Zone antidéflagrante : Zone antidéflagrante pour les industries pétrolières et chimiques
Équipement de protection de l'environnement : système de traitement des gaz résiduaires
Produits alimentaires et pharmaceutiques : occasions nécessitant une conception de qualité sanitaire
Résumé

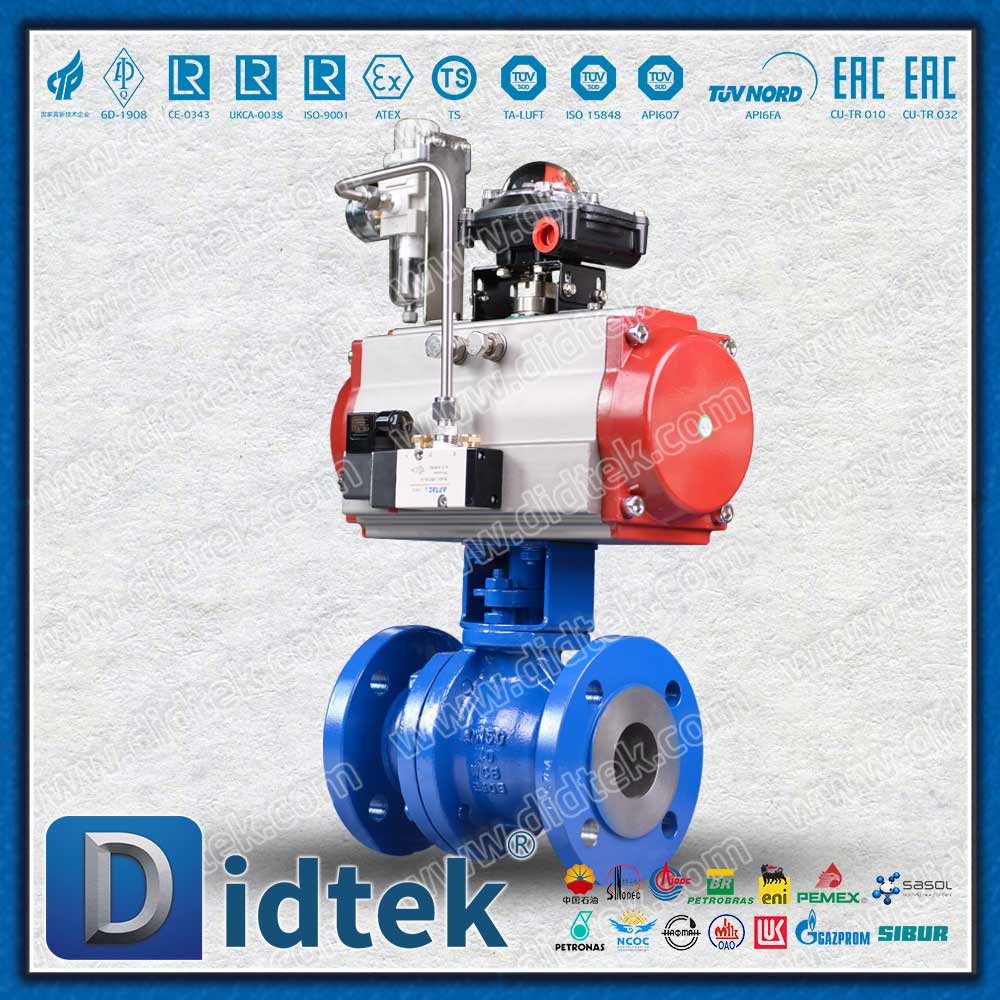

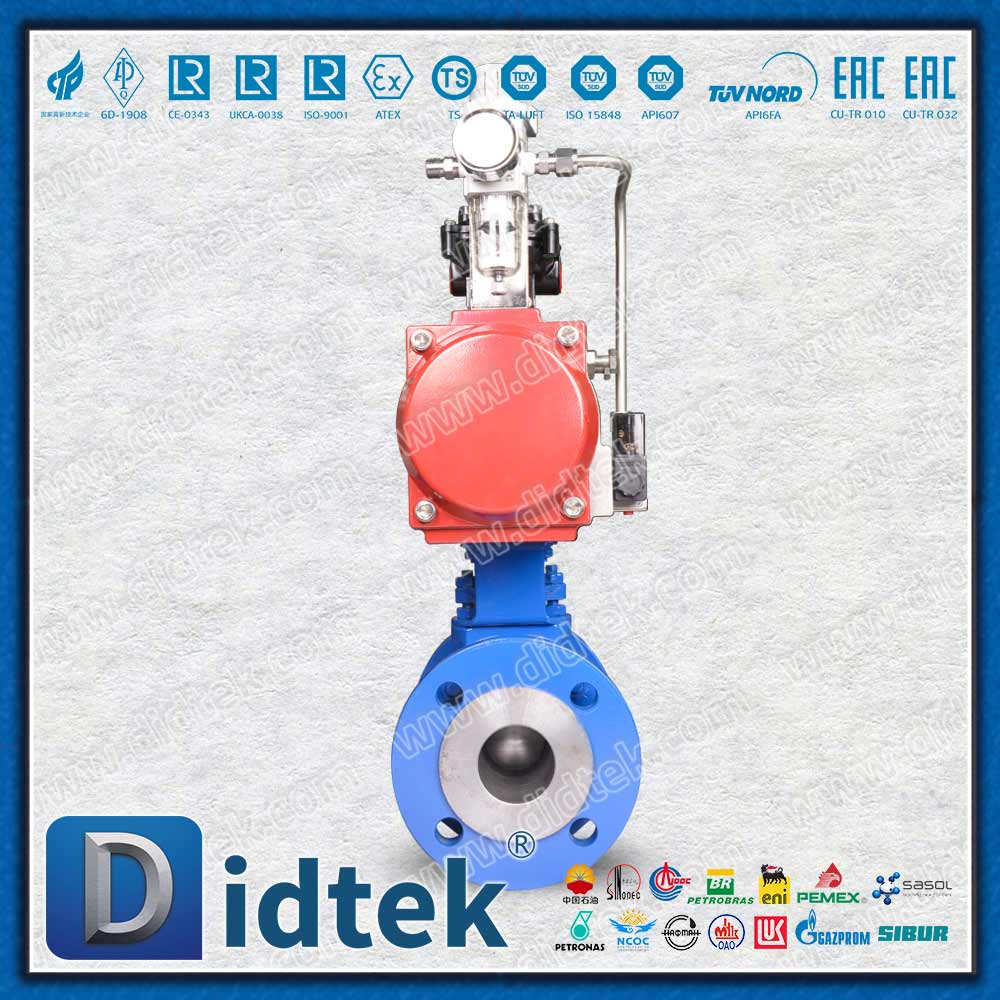

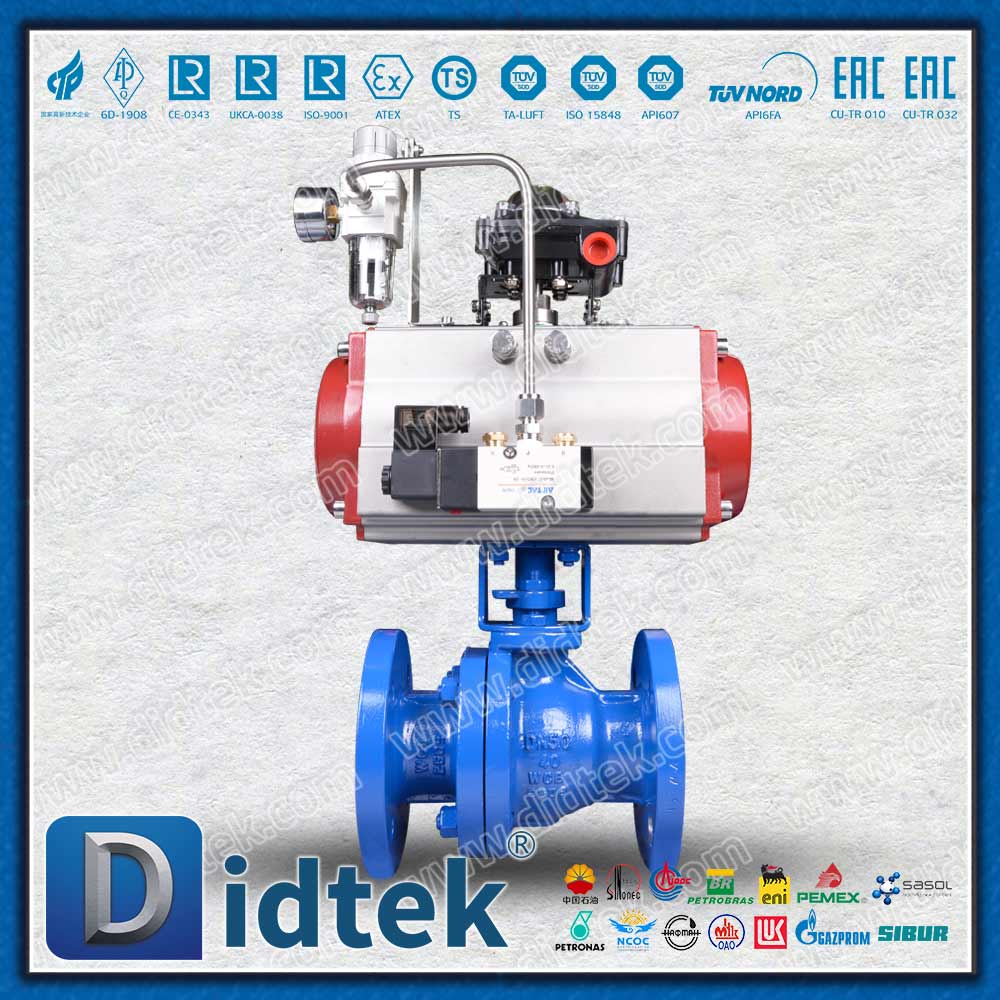

La vanne à boisseau sphérique à actionneur pneumatique à simple effet et à ressort de rappel (norme d'installation ISO) offre à l'automatisation industrielle les éléments suivants : Grâce à la combinaison parfaite d'une conception standardisée et d'une protection contre les défauts.
Niveau de sécurité le plus élevé : assure une réinitialisation automatique dans une position sûre en cas de panne
Norme d'installation universelle : l'interface ISO garantit la compatibilité avec les actionneurs standards mondiaux
Performances de fonctionnement fiables : strictement testées pour garantir un fonctionnement stable à long terme
Maintenance pratique : la conception modulaire réduit les coûts et le temps de maintenance
Clients concernés : Systèmes de contrôle d'automatisation avec des exigences extrêmement élevées en matière de sécurité et de fiabilité dans les industries de transformation, la gestion de l'énergie, l'ingénierie de protection de l'environnement, etc.
| Marque | DIDTEK |
| Structure | Balle |
| Matériau de la vanne | Didtek fournit de l'acier moulé, de l'acier inoxydable, des alliages spéciaux, du CI, du DI, etc. |
| Type de vanne | Didtek produit un robinet à tournant sphérique |
| Essai de vanne | Quantité 100% testée avant livraison |
| Garantie des vannes | 18 mois après expéditions et 12 mois après installation |
| Structure de la vanne | Robinet à tournant sphérique |
| Livraison par vanne | 15 à 30 jours |
| Échantillon de vanne | Échantillon disponible par Didtek Valve |
| Couleur de la vanne | Demande du client |
| Garniture de vanne | Boîtier en contreplaqué pour robinet à tournant sphérique |
| Quantité minimale de commande | 1 ensemble |
| Certificat de vanne | API6D/CE/ISO9001/ISO14001 |
| Lieu d'origine | Zhejiang, Chine (continentale) |
| Détails de livraison : | Expédié dans 15-30 jours après le paiement |
| Port | Shanghai ou Ningbo |
| Conditions de paiement | LC, D/A, D/P, T/T, Western Union |
