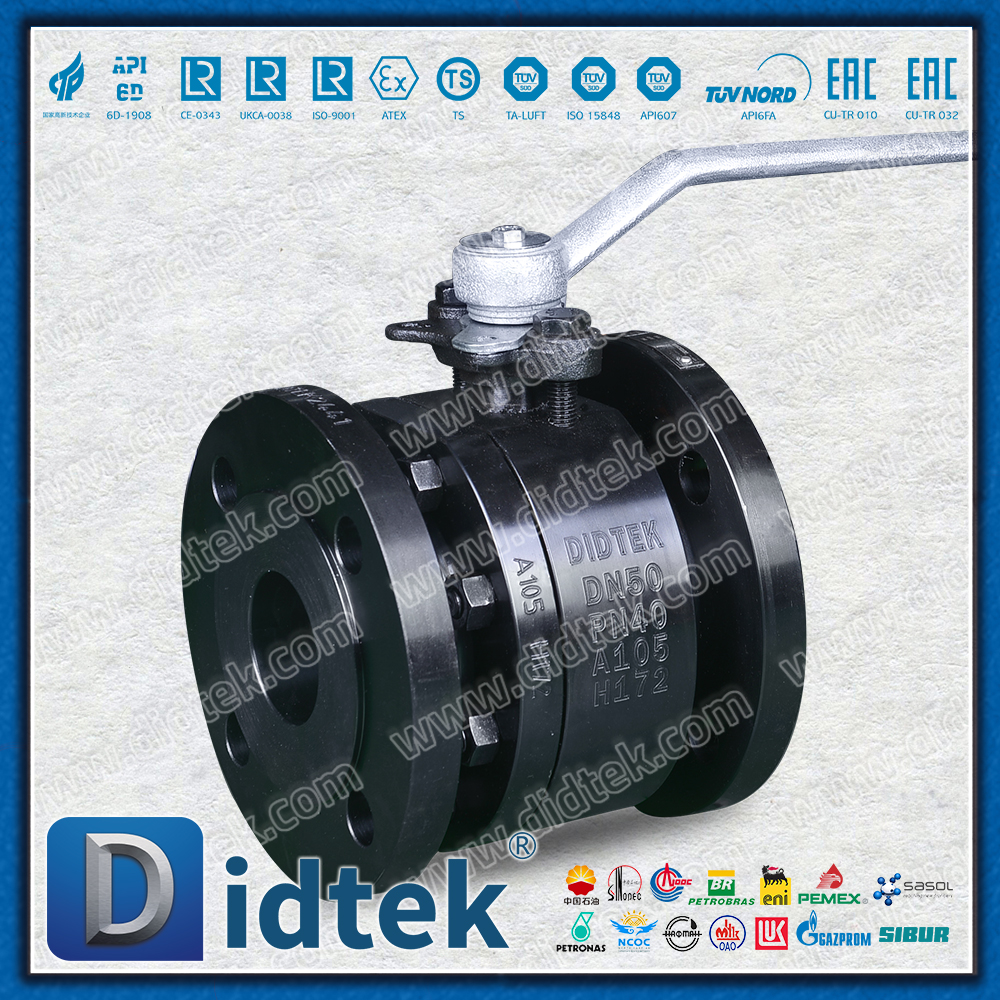

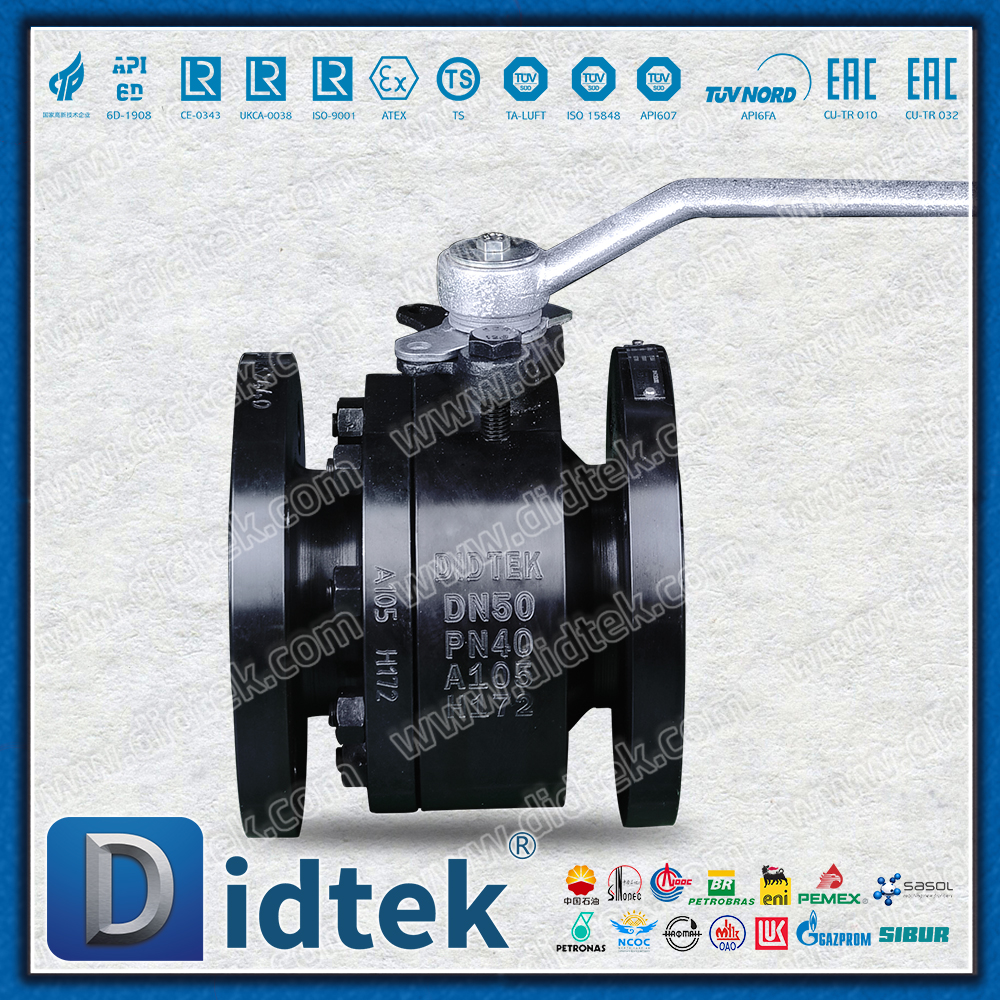

L'équilibre de la norme DIN SS304 a forgé le robinet à tournant sphérique de flottement

Présentation du produit

Le robinet à tournant sphérique flottant interne en acier forgé de la norme DIN SS304 est un robinet de haute qualité fabriqué en stricte conformité avec la norme industrielle allemande (DIN). Le produit adopte une combinaison optimisée de corps de vanne en acier forgé et de composants internes en acier inoxydable SS304, combinée à une conception de structure à bille flottante. Il garantit la résistance à la pression et à la corrosion tout en fournissant des solutions fiables de contrôle des fluides pour des industries telles que le génie chimique, l'alimentation et la pharmacie.

Spécifications techniques

Caractéristiques du produit

1. Conformité à la norme DIN

Dimensions précises : la longueur structurelle et les dimensions des brides suivent strictement la norme DIN

Forte interchangeabilité : parfaitement adaptée aux systèmes de tuyauterie standard européens

Certification de pression : test d'étanchéité conforme à la norme DIN EN 12266-1 classe A

2. Pièces internes en acier inoxydable SS304

Résistance totale à la corrosion : tous les composants en contact avec le milieu sont en acier inoxydable SS304

Performance sanitaire : La rugosité de surface des pièces internes Ra ≤ 0,8 μm (le polissage miroir est facultatif)

Résistant à l'usure et durable : la surface de la sphère est chromée ou nickelée chimiquement

3. Avantages des corps de vannes en acier forgé

Structure haute résistance : Résistance à la traction ≥ 485 MPa, excellente résistance aux chocs

Sûr et fiable : aucun défaut de coulée, sécurité de pression plus élevée

Conception légère : 20 % plus légère que les vannes en acier moulé de même qualité

4. Optimisation de la structure de la boule flottante

Étanchéité automatique sous pression : la pression moyenne pousse la bille pour appuyer contre le siège de la vanne, obtenant ainsi une étanchéité auto-renforcée

Capacité d'étanchéité bidirectionnelle : la précharge soigneusement conçue garantit une étanchéité bidirectionnelle fiable

Fonctionnement à faible couple : des roulements à faible coefficient de frottement sont adoptés pour une utilisation facile

Paramètres de base

Pression nominale : PN10/16/25/40

Plage de température : -20 ℃ à +180 ℃

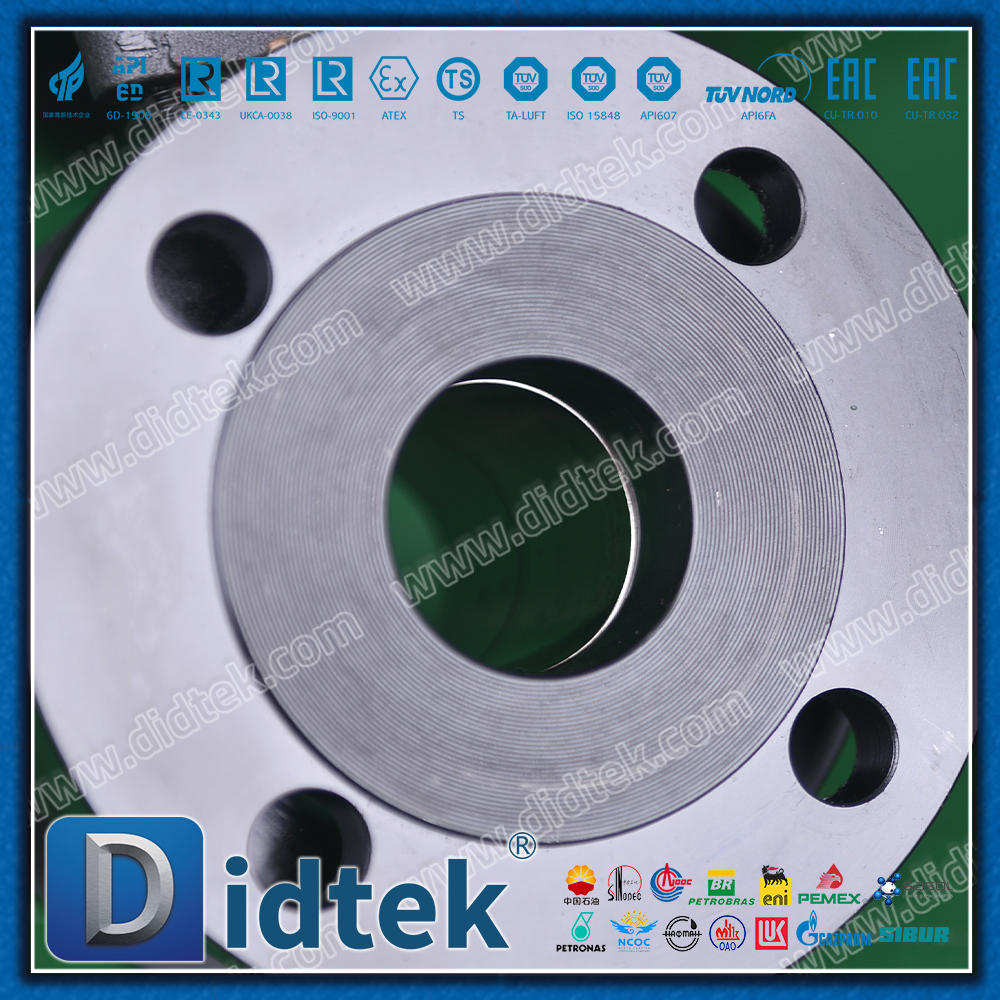

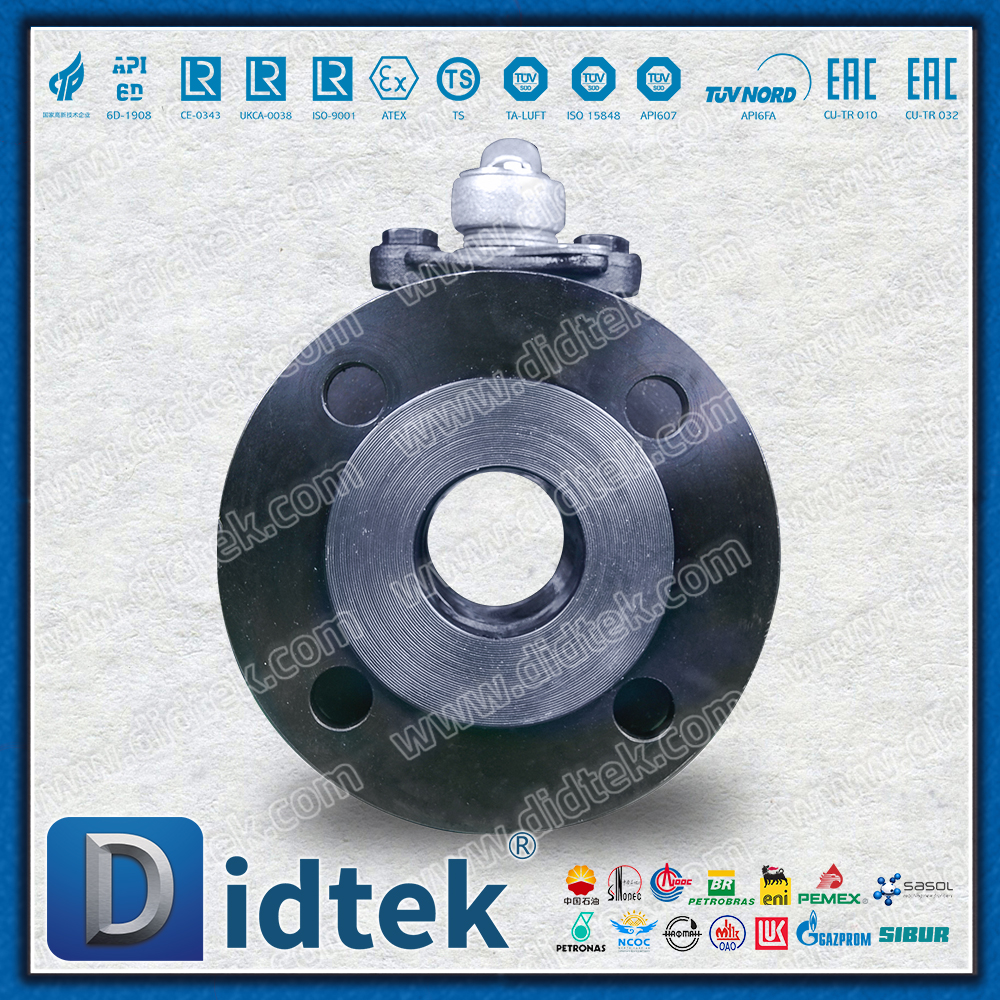

Méthode de connexion : bride DIN (forme B1)

Matériau du siège de soupape : PTFE/PTFE renforcé

Norme de conception : DIN EN 12516/17292

Norme d'essai : DIN EN 12266-1

Champ d'application

Processus chimique : produits chimiques faiblement corrosifs, système d’eau de traitement

Agroalimentaire et pharmaceutique : tuyauterie de traitement, systèmes d'eau pure (nécessitant une certification d'hygiène)

Industrie générale : Air comprimé, circulation de froid, systèmes de chauffage

Adaptation des équipements : groupes de pompes et de vannes, récipients sous pression, équipements d'échange thermique

Résumé

Le robinet à tournant sphérique flottant interne en acier forgé de la norme DIN SS304, grâce à la combinaison parfaite de normes allemandes strictes, de combinaisons de matériaux de haute qualité et de processus de fabrication précis, offre aux utilisateurs industriels :

Conformité aux normes : Entièrement conforme aux normes DIN pour garantir l'universalité sur le marché européen

Étanchéité fiable : composants internes SS304 + siège de valve en PTFE, permettant d'obtenir une fuite nulle à long terme

Economique et pratique : Le corps de vanne en acier forgé optimise les coûts tout en garantissant les performances

Entretien pratique : la conception standardisée rend le remplacement des pièces de rechange simple et rapide

Ce produit est un choix idéal pour les applications qui recherchent des normes de qualité, exigent la conformité aux normes DIN et des performances élevées, offrant des garanties fiables de contrôle des fluides pour les processus industriels modernes.
