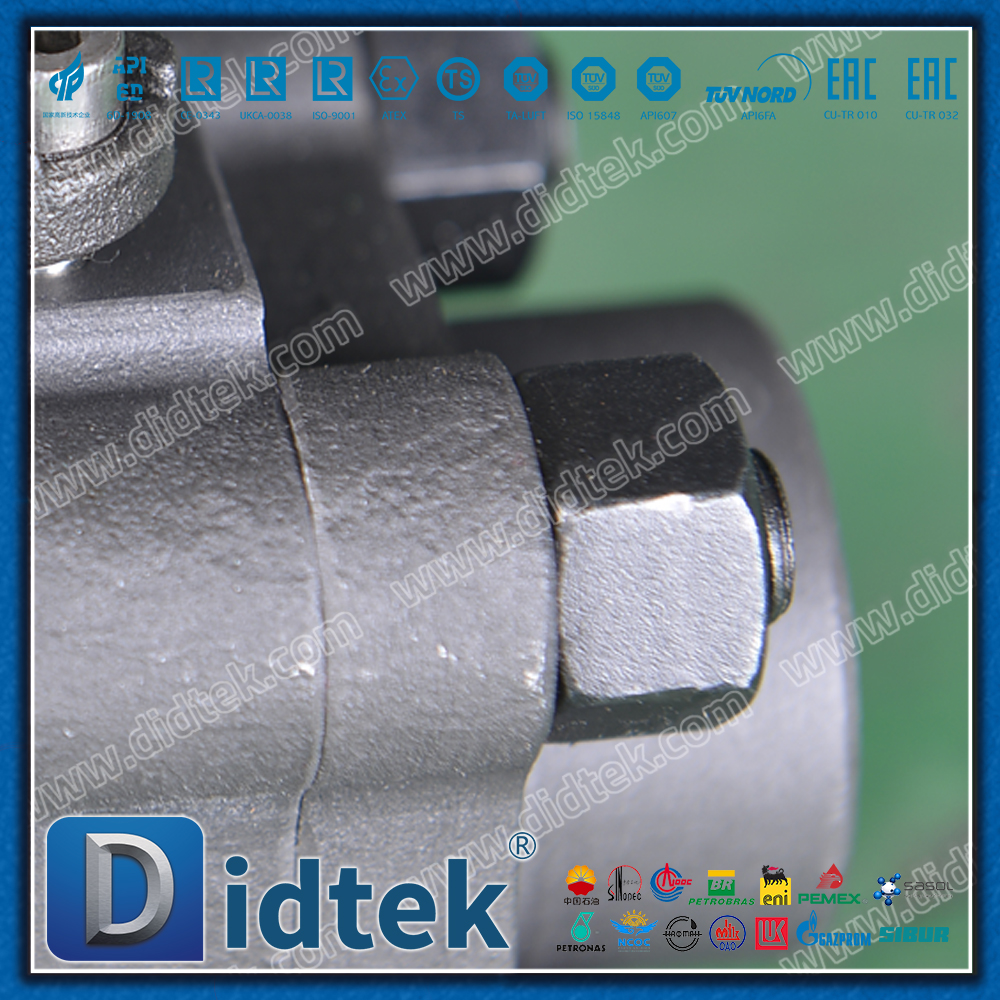

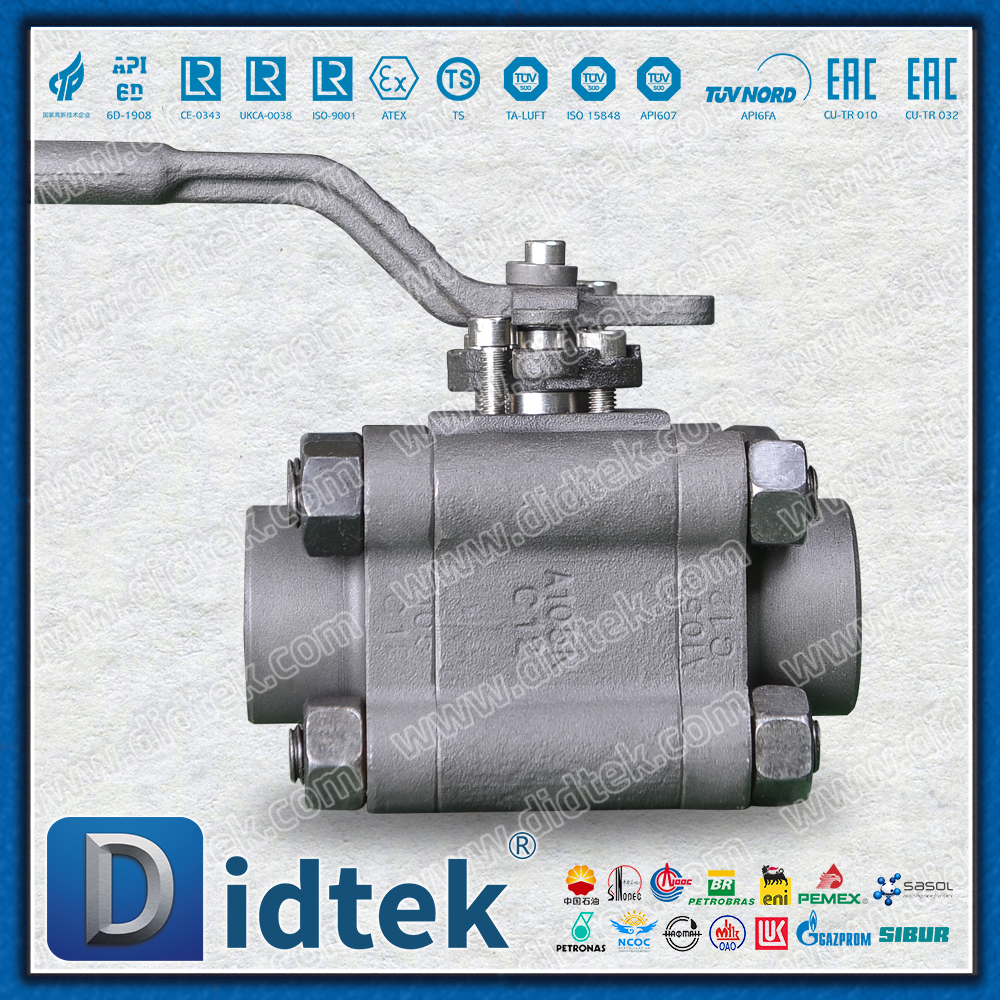

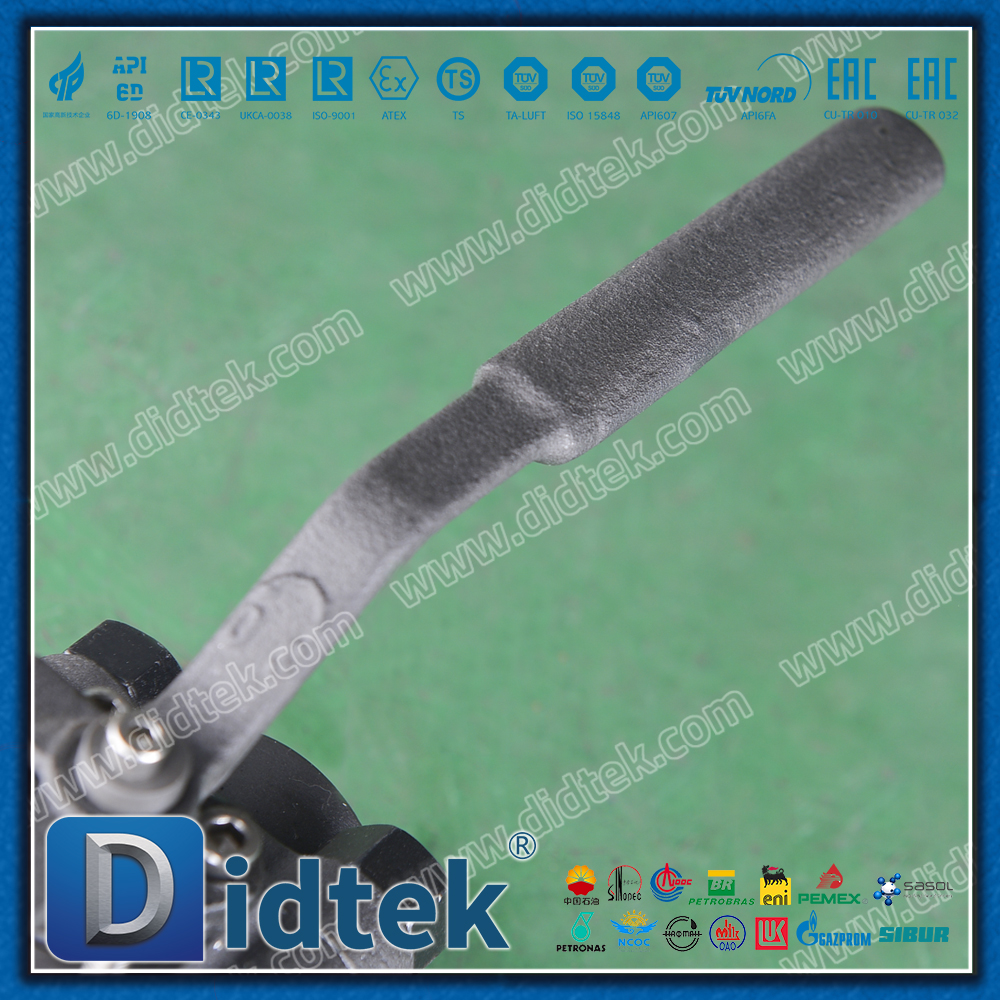

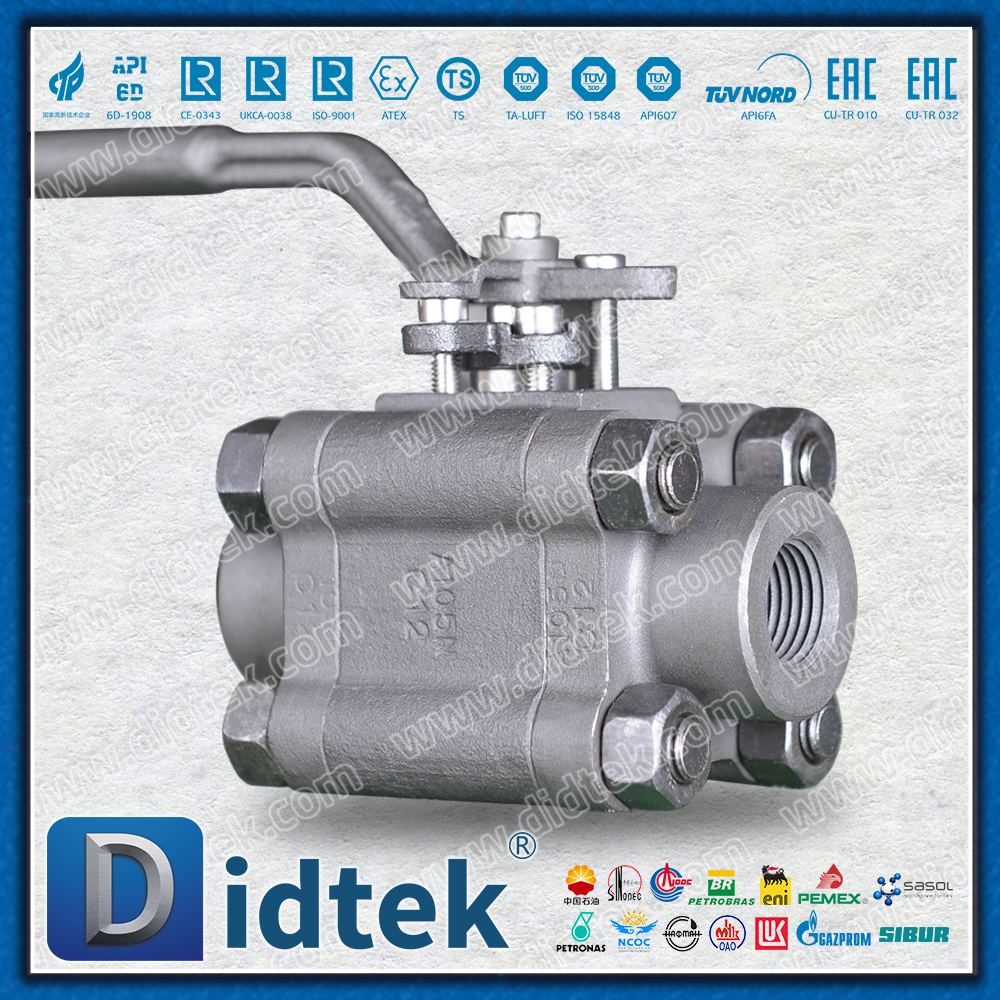

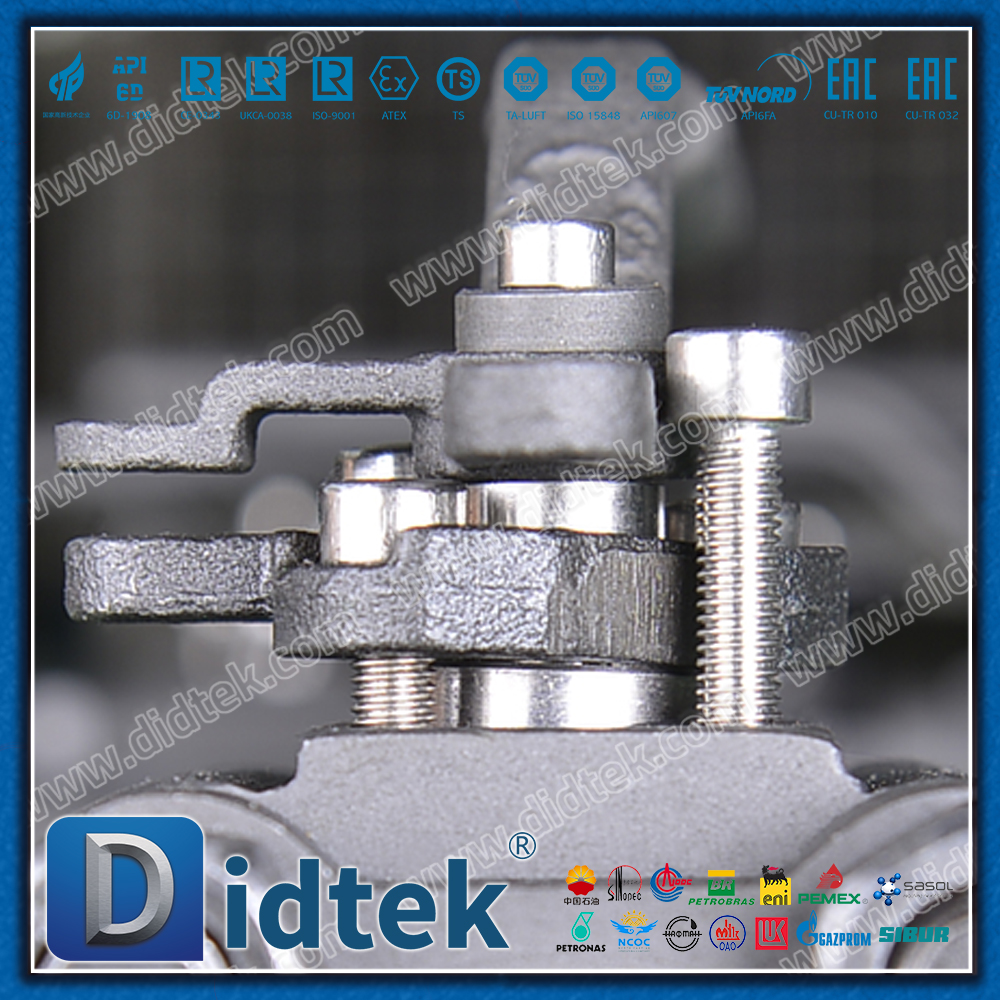

Robinet à bille forgé à filetage de siège en PTFE renforcé A105N, 3 pièces

Présentation du produit

Le robinet à tournant sphérique en acier forgé fileté à siège de vanne en PTFE renforcé A105N en trois parties est une vanne haute performance qui adopte une structure modulaire en trois parties et un corps de vanne en acier forgé ASTM A105N. Le produit est équipé de sièges de soupape en PTFE améliorés et de raccords filetés, offrant d'excellentes performances d'étanchéité et économiques tout en garantissant la résistance structurelle. C'est un choix idéal pour les pipelines d'instruments, les interfaces d'équipement et les pipelines industriels de petite et moyenne taille.

Spécifications techniques

Caractéristiques du produit

1. Structure modulaire en trois parties

Maintenabilité en ligne : la cavité centrale peut être démontée sans outils spéciaux et les composants internes peuvent être rapidement remplacés

Configuration flexible : différents sièges de soupape et matériaux de bille peuvent être remplacés en fonction des conditions de travail

Étanchéité fiable : deux joints d'étanchéité du corps garantissent l'absence de fuite du corps de la vanne

2. Corps de vanne en acier forgé A105N

Caractéristiques de haute résistance : résistance à la traction ≥ 485 MPa, limite d'élasticité ≥ 250 MPa

Structure dense : aucun défaut de coulée et sa capacité de charge est supérieure à celle des vannes en acier moulé

Économique et pratique : il offre un rapport coût-performance remarquable dans des conditions de travail à haute pression

3. Siège de valve en PTFE amélioré

Amélioration de la résistance à l'usure : rempli de 25 % de fibre de verre, la résistance à l'usure est multipliée par 3.

Faible coefficient de frottement : garantit que le couple de fonctionnement est stable à ± 10 %

Compatibilité chimique : Résistant à la plupart des milieux acides, alcalins et solvants

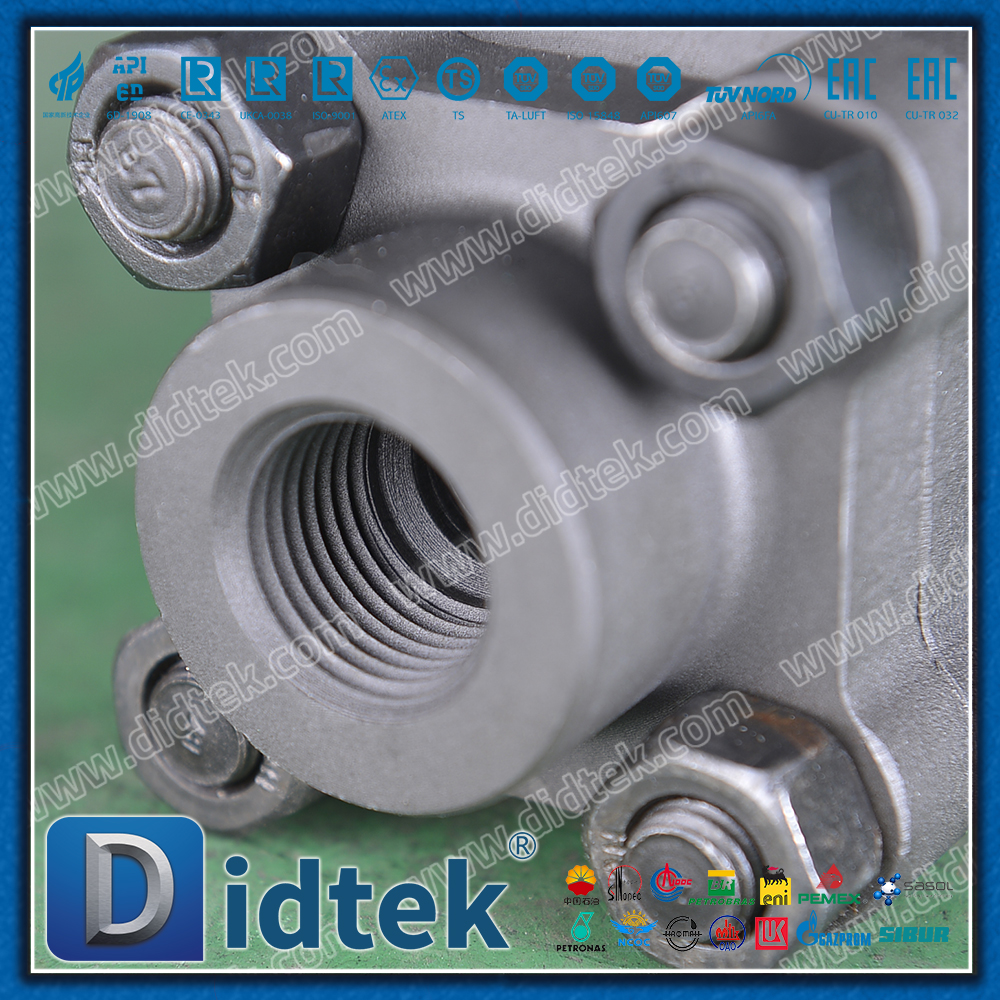

4. Optimisation des connexions filetées

Étanchéité fiable : le filetage du tube conique permet une étanchéité métal sur métal

Installation facile : aucune connexion à bride requise, ce qui permet d'économiser de l'espace d'installation

Plusieurs normes : prend en charge les spécifications de filetage telles que NPT, BSPT et BSPP

Paramètres de base

Pression nominale : Classe 800/1500/2000 (PN100/250/420)

Plage de température : -29 ℃ à +200 ℃

Méthode de connexion : filetage NPT/BSPT/BSPP.

Matériau du siège de valve : PTFE renforcé (25 % de fibre de verre)

Norme de conception : API 6D/ASME B16.34

Champ d'application

Mesure d'instruments : manomètres, vannes d'interface transmetteur

Adaptation des équipements : pompes, compresseurs, interfaces de systèmes hydrauliques

Tuyauterie de process : système d'échantillonnage, injection de produits chimiques, utilités

Système haute pression : Contrôle des gaz, de l'eau à haute température et des fluides corrosifs

Résumé

Le robinet à tournant sphérique en acier forgé fileté à siège de vanne en PTFE renforcé A105N en trois parties, grâce à la combinaison parfaite d'une conception de structure modulaire, de matériaux en acier forgé de haute qualité et d'une technologie d'étanchéité améliorée, offre aux utilisateurs industriels :

Maintenabilité exceptionnelle : la structure en trois parties permet une maintenance en ligne rapide

Performances d'étanchéité fiables : les sièges de vanne en PTFE améliorés garantissent une absence de fuite à long terme

Résistance exceptionnelle : la capacité de charge des corps de vanne en acier forgé dépasse de loin celle des vannes en fonte

Coût économique : Le coût total du cycle de vie est réduit de 30 %

Ce produit est un choix idéal pour la mesure d'instruments, les interfaces d'équipements et les pipelines haute pression de petite et moyenne taille. Avec ses performances exceptionnelles et sa maintenance pratique, il fournit un support fiable pour le contrôle des fluides industriels.
