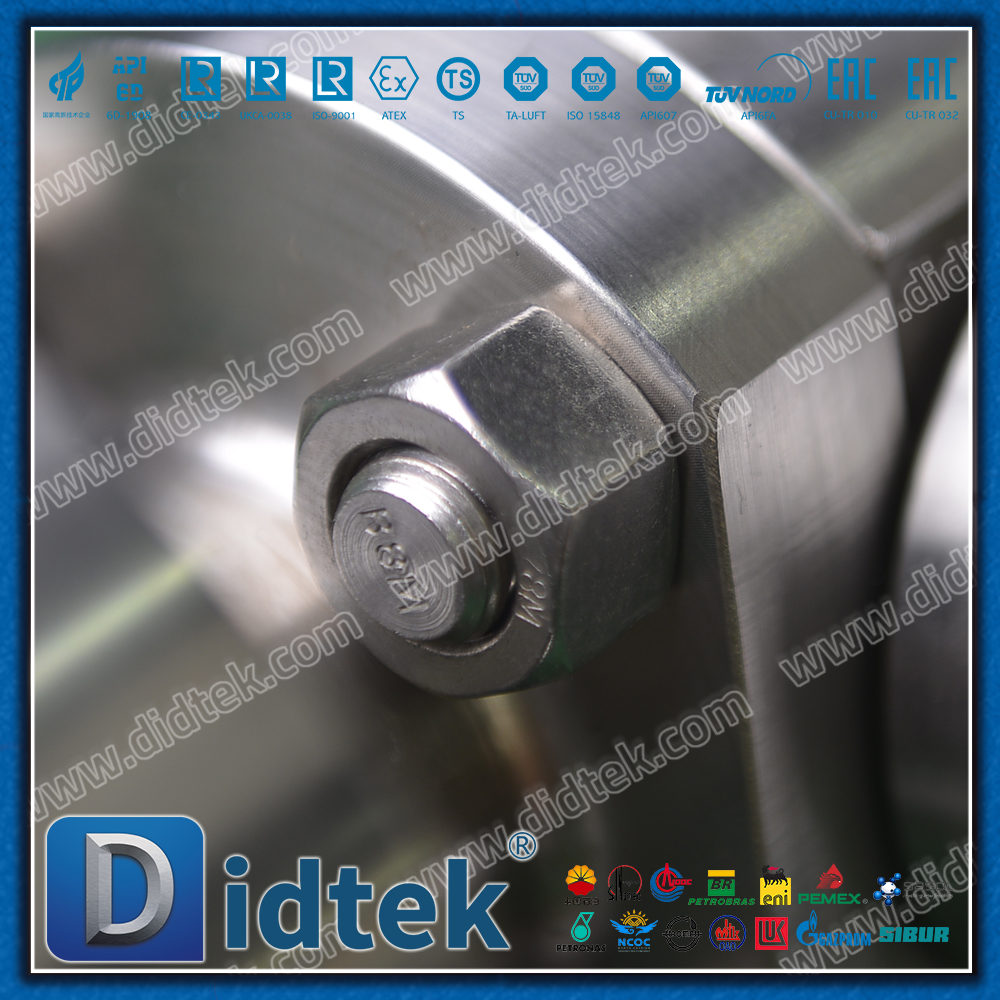

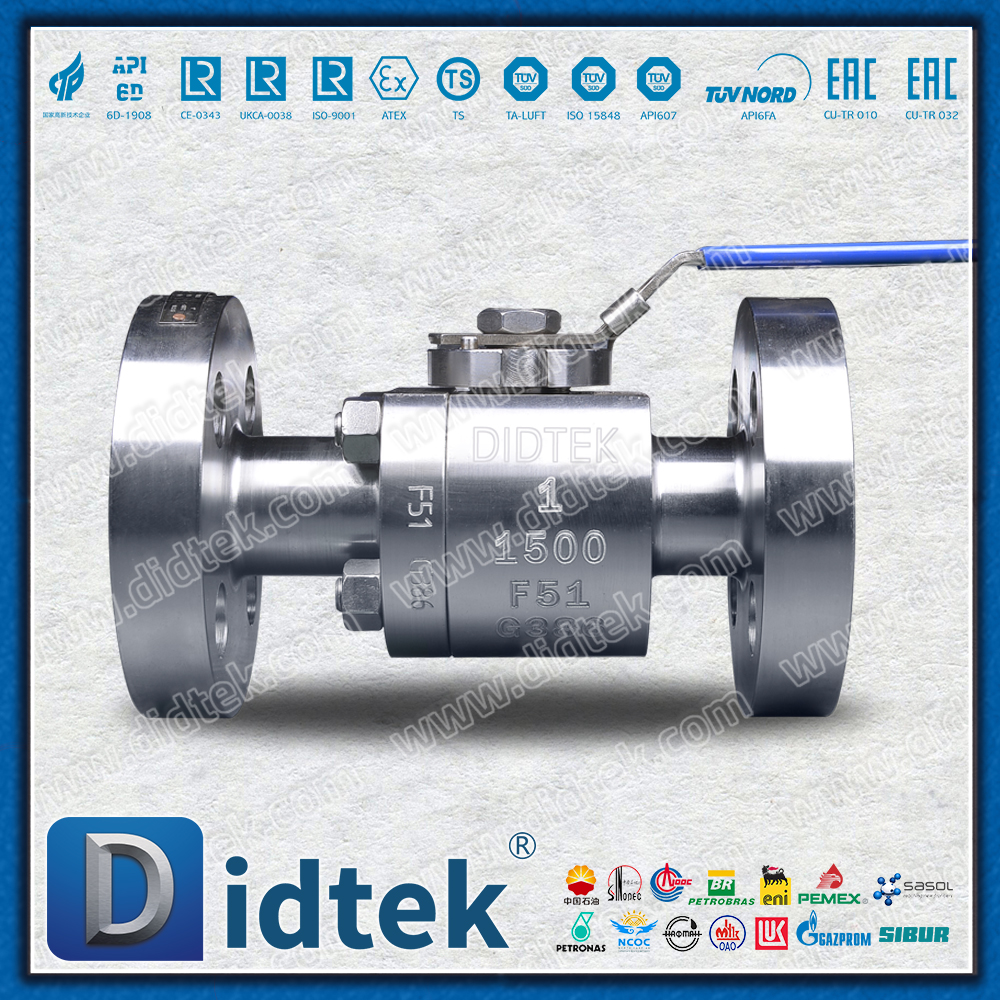

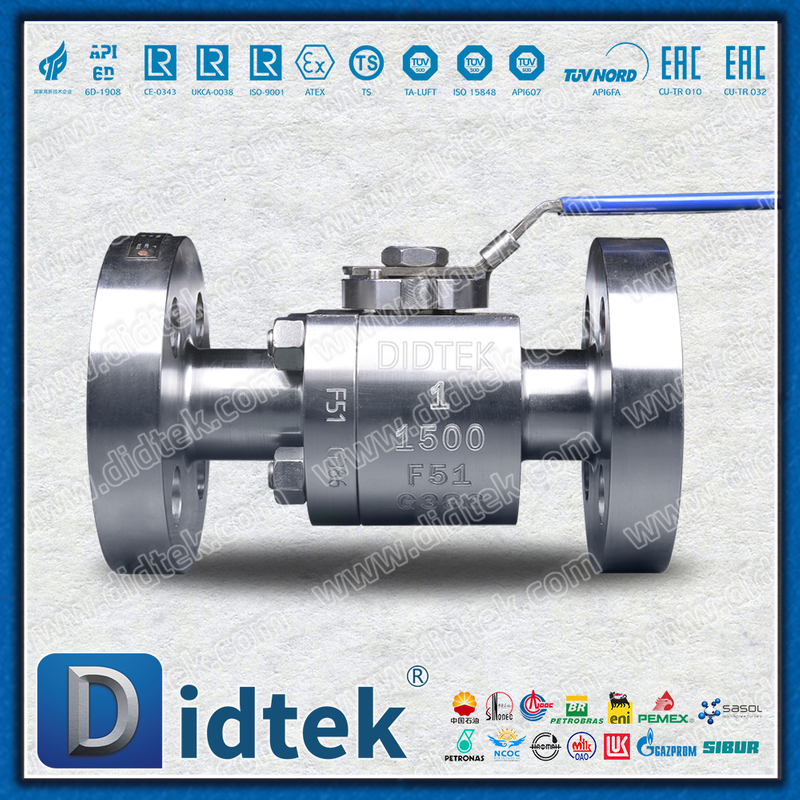

Robinet à bille flottant forgé haute pression RF duplex en acier inoxydable Class1500 F51

Présentation du produit

Le robinet à tournant sphérique flottant en acier forgé à bride haute pression RF duplex F51 en acier inoxydable Class1500 est une vanne industrielle de qualité supérieure spécialement conçue pour les conditions de travail corrosives à haute pression. Le produit adopte des pièces forgées en acier inoxydable duplex ASTM A182 F51, combinées à une pression nominale de classe 1500 et à une connexion à bride RF. Tout en conservant une excellente résistance à la corrosion, il offre une résistance structurelle et une fiabilité d'étanchéité extrêmement élevées et constitue la solution ultime pour les environnements difficiles tels que la pétrochimie et l'ingénierie maritime.

Spécifications techniques

Caractéristiques du produit

1. Performances exceptionnelles de l’acier inoxydable duplex F51

Résistance ultime à la corrosion

Teneur élevée en chrome (22 %), en molybdène (3 %) et en azote (0,15 %)

L'indice de résistance aux piqûres PREN est ≥ 35

Excellente résistance à la fissuration par corrosion sous contrainte de chlorure

Résistance mécanique ultra élevée

Résistance à la traction ≥ 620 MPa

Limite d'élasticité ≥ 450 MPa

Dureté HB : 217-277

2. Conception haute tension de classe 1500

Capacité ultime de résistance à la pression : pression de conception jusqu'à 25 MPa

Pression d'essai de coque : 37,5 MPa

Pression d'essai d'étanchéité : 27,5 MPa

Structure optimisée haute pression

Augmenter l'épaisseur de paroi du corps de vanne

Renforcer le diamètre de la tige de valve

Structure portante améliorée

3. Processus de formage par forgeage

Matériau dense : aucun défaut de coulée, sécurité de résistance à la pression plus élevée

Optimisation du grain : le formage par forgeage permet d'obtenir la meilleure direction d'écoulement du grain

Qualité stable : propriétés matérielles uniformes et constantes

4. Joint haute pression à bille flottante

Joint auto-renforçant : La moyenne pression pousse la bille pour venir appuyer contre le siège de vanne. Plus la pression est élevée, plus l'étanchéité est fiable

Blocage bidirectionnel : la précharge soigneusement conçue garantit zéro fuite dans les deux sens

Conception à faible résistance au débit : la structure à passage intégral minimise la perte de pression

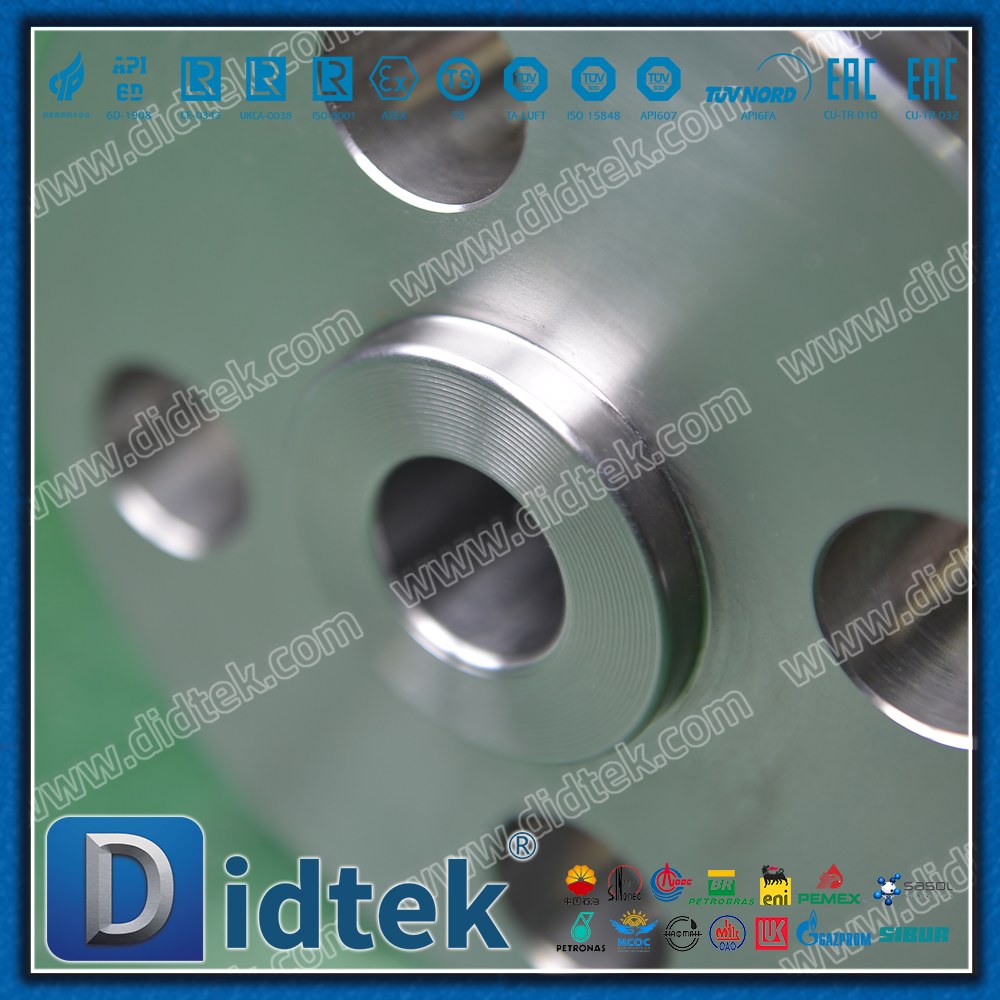

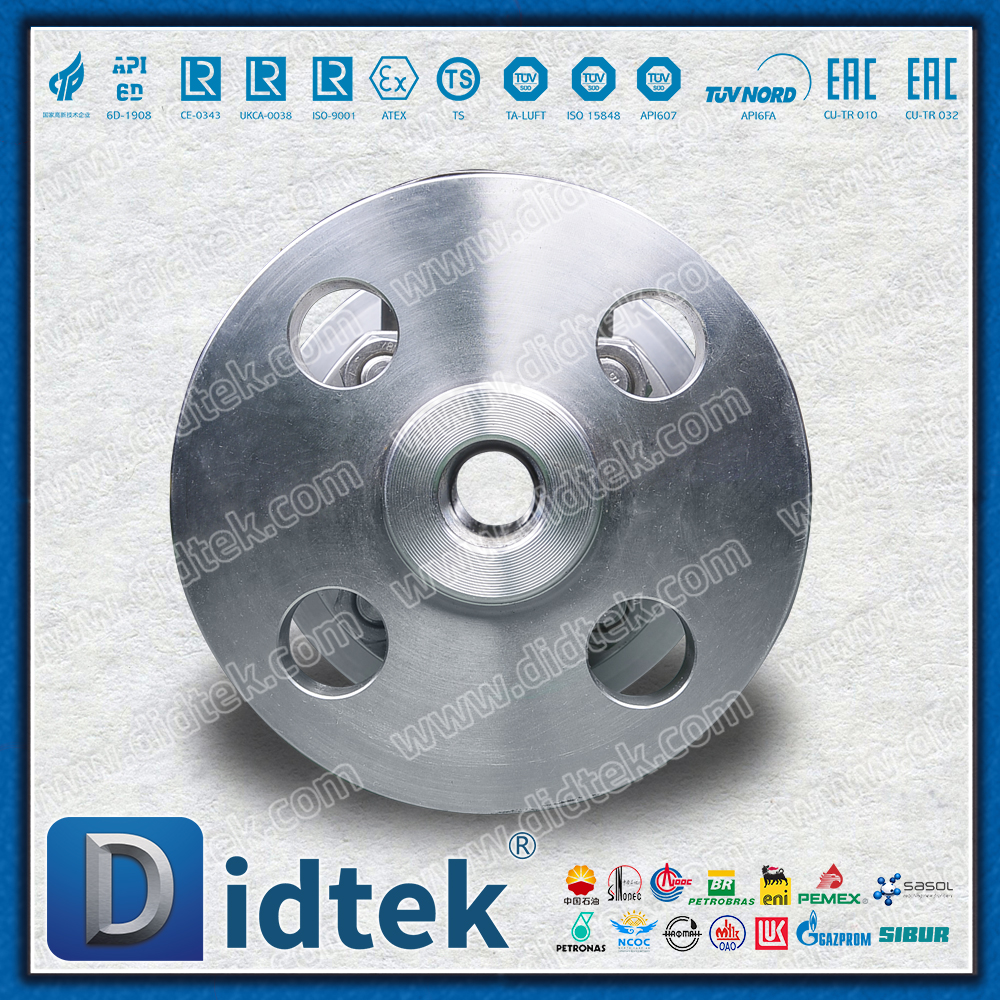

5. Connexion à bride RF

Compatibilité standard : Conforme aux dimensions de la bride ASME B16.5 RF

Étanchéité fiable : la bride à face surélevée + le joint enroulé assurent une connexion étanche

Installation facile : connexion standardisée, pratique pour l’installation et la maintenance

Champ d'application

1. Pétrole et gaz

Pipelines de collecte et de transport de pétrole et de gaz à haute pression

Exploitation des gisements de pétrole et de gaz acides

Système de pipeline sous-marin

2. Processus chimique

Dispositif de réaction à haute pression

Transport de milieux contenant des ions chlorure

Produits chimiques fortement corrosifs

3. Génie maritime

Système de traitement de l'eau de mer

Tuyauterie de processus de plate-forme offshore

Contrôle des équipements sous-marins

4. Applications spéciales

Environnement à haute teneur en ions chlorure

Conditions de travail de corrosion à haute température et haute pression

Système critique pour la sécurité

Résumé

Le robinet à tournant sphérique flottant en acier forgé à bride haute pression RF duplex F51 en acier inoxydable Class1500, grâce à la combinaison parfaite d'une sélection de matériaux de qualité supérieure, d'une conception à pression extrême et d'un processus de fabrication précis, offre aux utilisateurs industriels

Résistance ultime à la corrosion : la durée de vie est augmentée de 5 à 8 fois dans des environnements corrosifs difficiles

Fiabilité absolue à haute pression : pression nominale de classe 1 500, avec une capacité de charge exceptionnelle

Longue durée de vie : 30 ans de durée de vie nominale, avec un coût optimal sur l'ensemble du cycle de vie

Certifications standards complètes : certifications API, ASME et NACE complètes

Ce produit constitue le choix ultime pour les conditions de corrosion à haute pression, offrant des garanties fiables pour une production sûre dans des domaines tels que la pétrochimie et l'ingénierie maritime.
