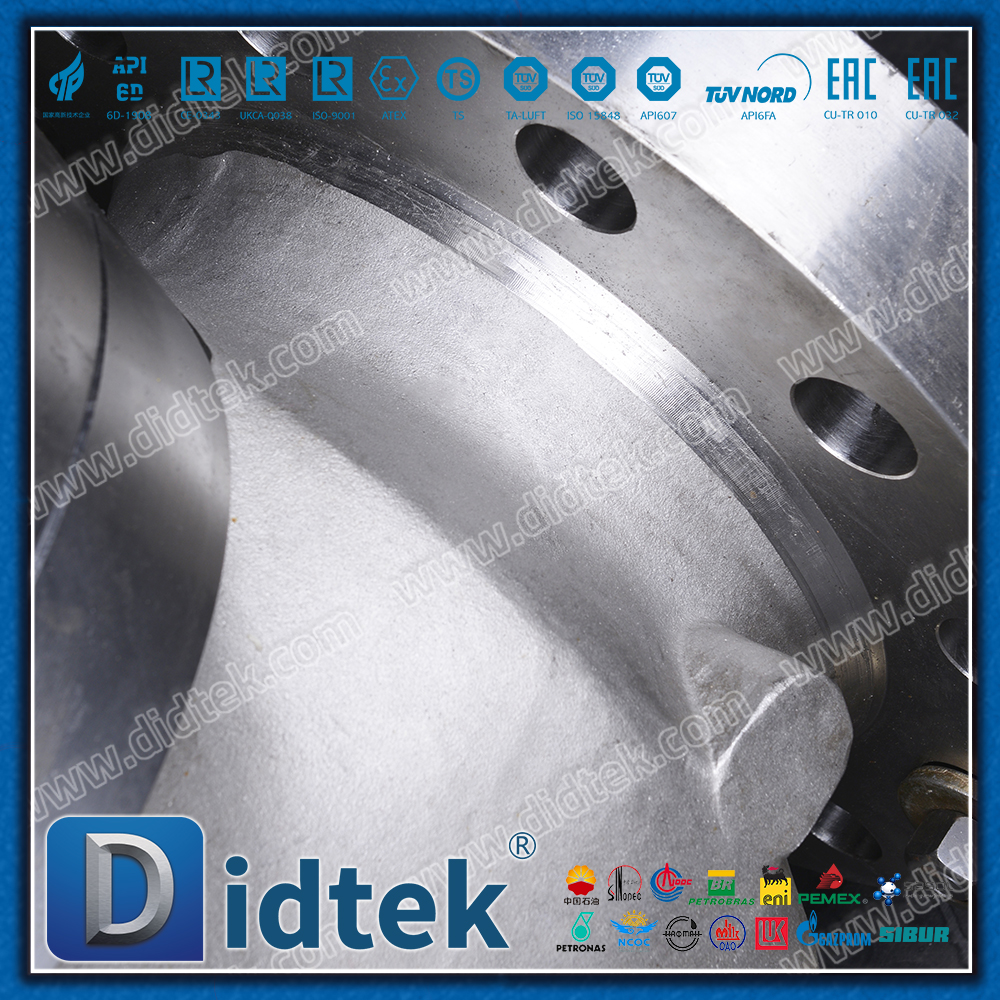

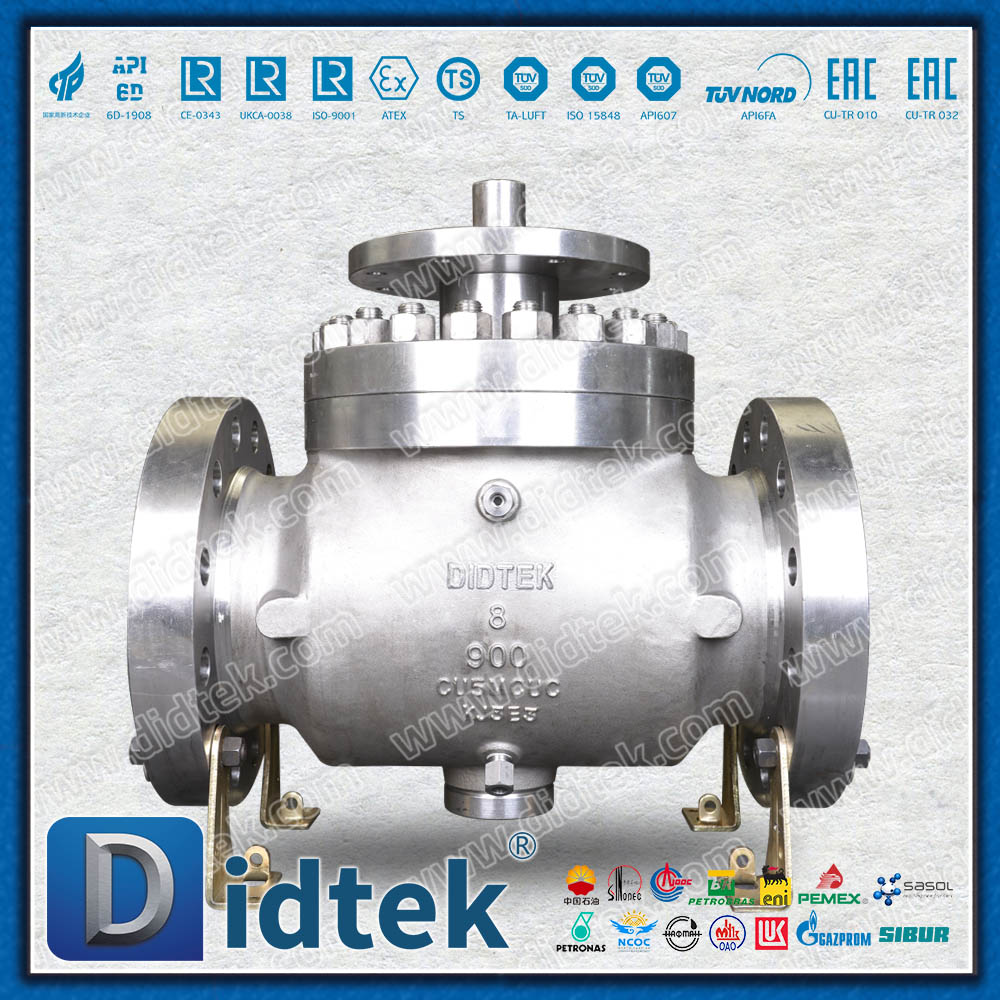

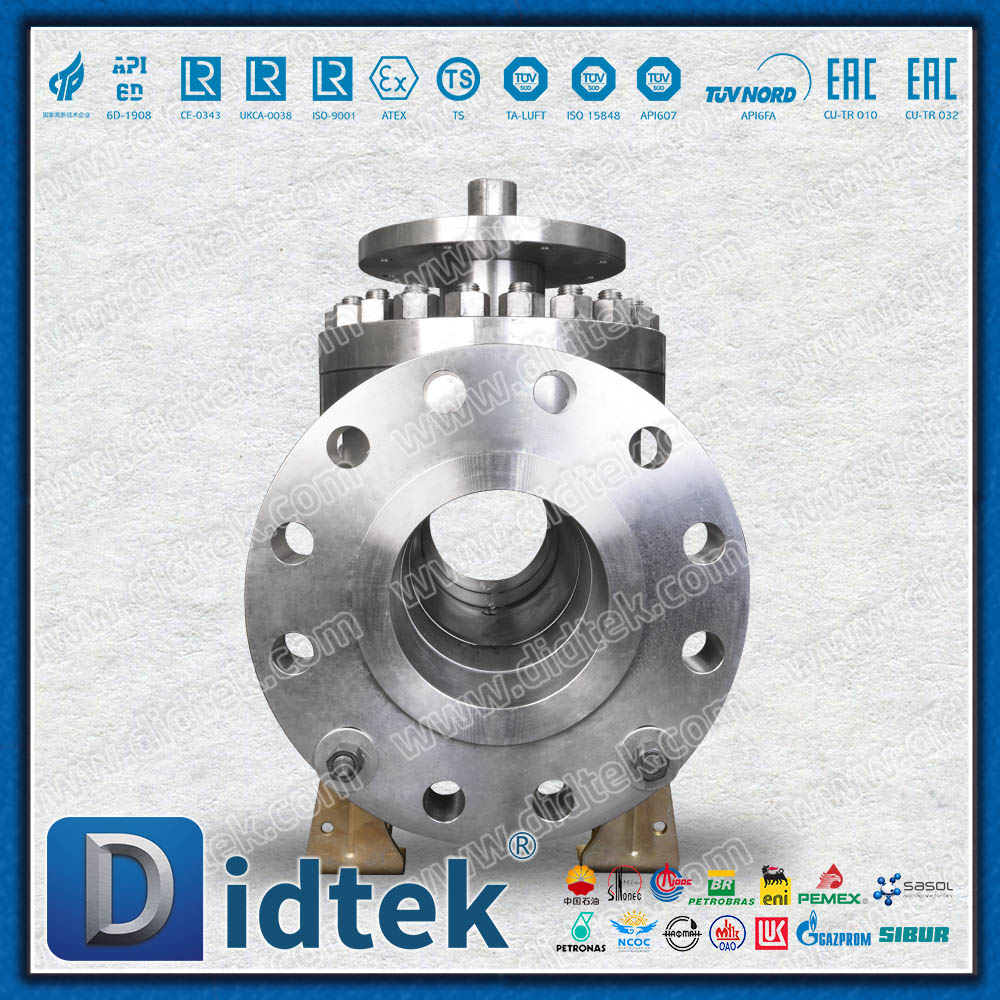

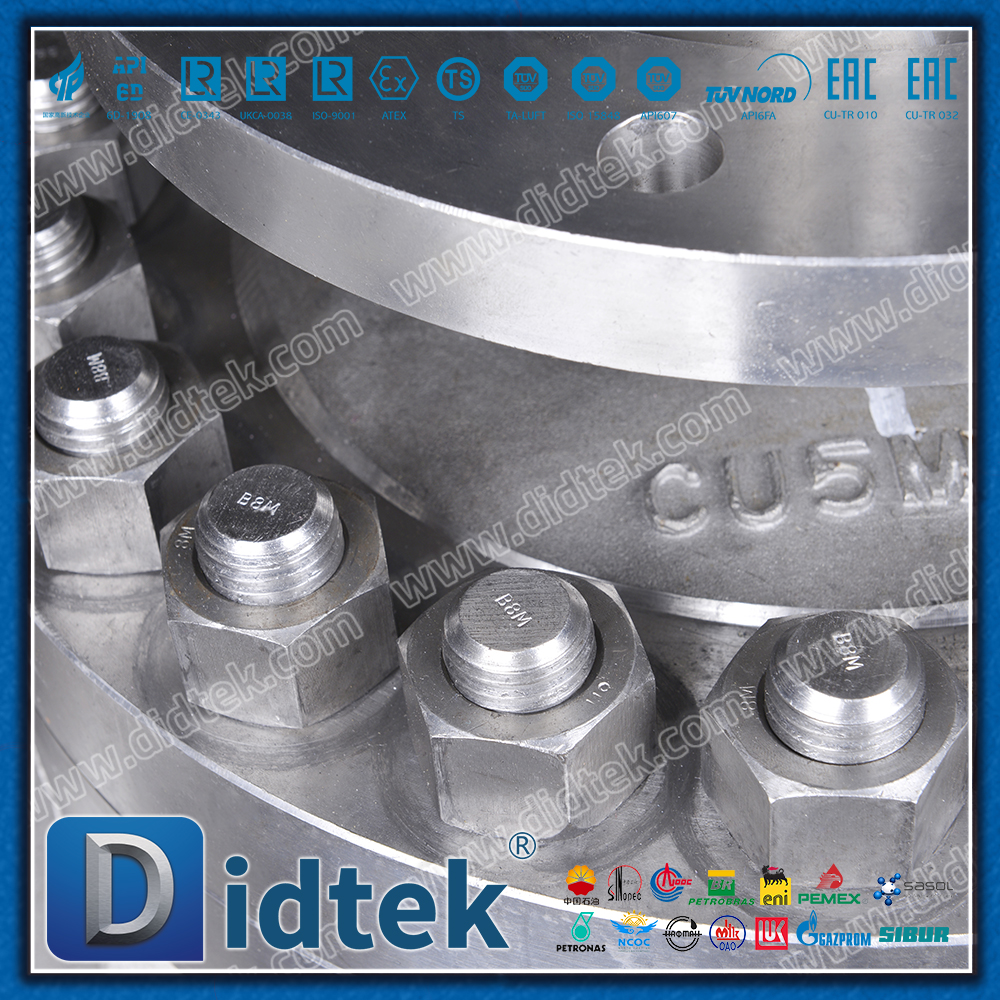

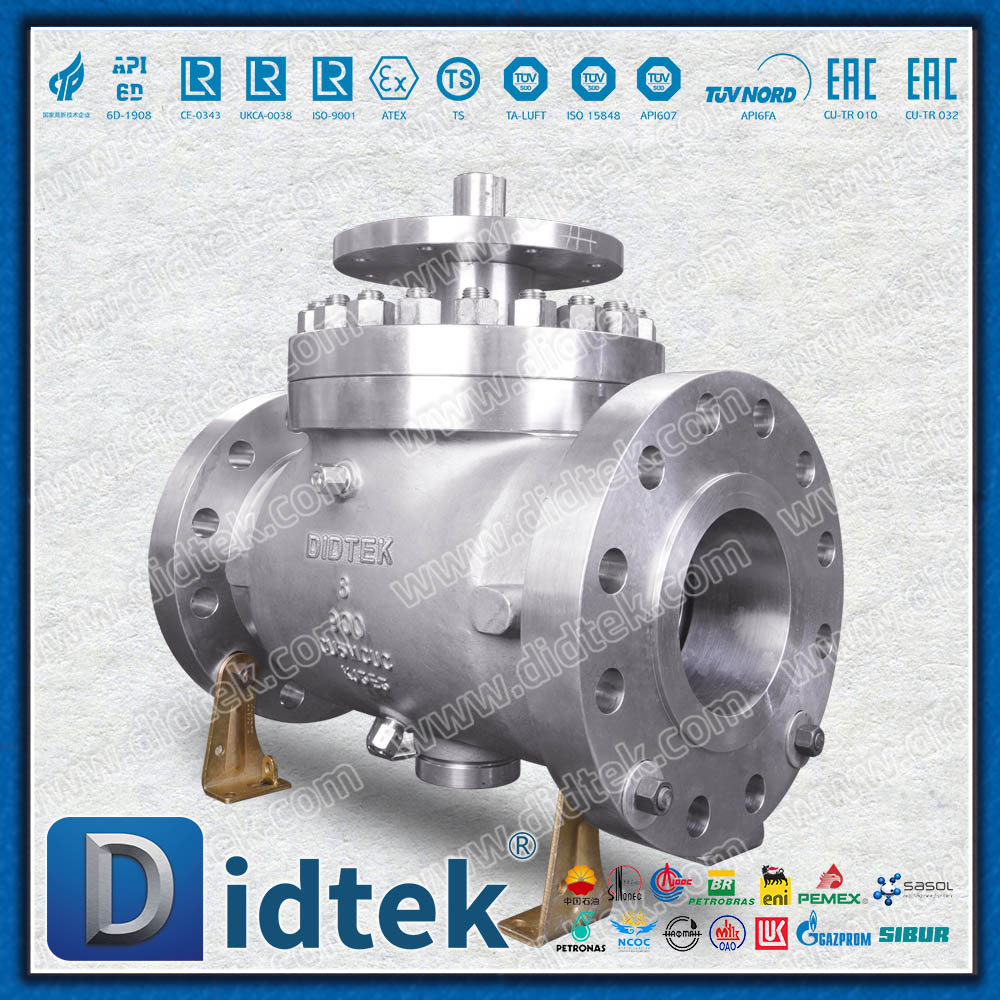

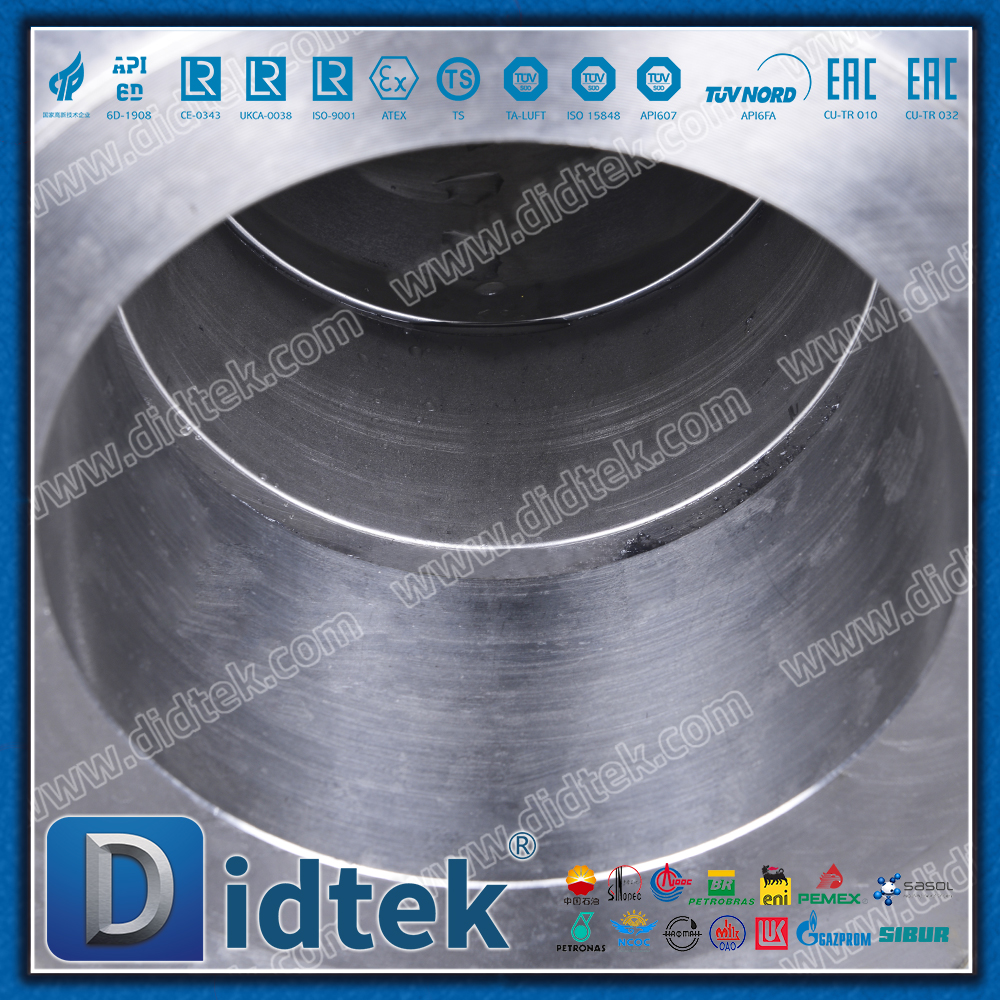

Robinet à tournant sphérique d'entrée supérieure à hautes températures d'alliage de Nicker CU5MCUC

Présentation du produit

Le robinet à tournant sphérique à entrée supérieure haute température en alliage à base de nickel CU5MCUC est un robinet spécial fabriqué en alliage nickel-chrome-molybdène-cuivre haute performance, spécialement conçu pour les conditions de travail corrosives à température extrêmement élevée. Le produit combine les avantages de maintenance de la structure supérieure avec les performances exceptionnelles des alliages à base de nickel, fournissant des services de coupure fiables dans des environnements difficiles tels que l'ingénierie chimique et le pétrole et le gaz, et peut résister à des fluides à haute température jusqu'à 540 ℃.

Spécifications techniques

Caractéristiques du produit

1. Avantages de l'alliage à base de nickel CU5MCUC

Résistance ultime à la corrosion

Teneur élevée en chrome (26-28 %), teneur élevée en molybdène (3,0-4,0 %), teneur en cuivre (1,0-1,4 %)

L'indice de résistance aux piqûres PREN est ≥ 38

Excellente résistance à la fissuration par corrosion sous contrainte

Performances stables à haute température

Il maintient une excellente résistance et résistance à l'oxydation à une température élevée de 540 ℃

Il n'y a aucun risque de précipitation de phase σ pendant un service à long terme

2. Structure d'entrée supérieure à haute température

Maintenabilité en ligne

Tous les composants internes sont maintenus par les ouvertures supérieures

Il n'est pas nécessaire de démonter le pipeline, ce qui réduit considérablement les temps d'arrêt

Conception modulaire, les composants clés peuvent être remplacés séparément

Améliorer l’intégrité structurelle

La conception de la vanne à corps unique élimine les points de fuite potentiels de la structure divisée

La répartition optimisée des contraintes améliore la capacité de charge de 30 %

3. Système d'étanchéité dédié haute température

Conception de joint métallique

La surface d'étanchéité est en carbure de tungstène pulvérisé supersonique

Siège de soupape à ressort, compense automatiquement la dilatation thermique

Dureté : HRC ≥ 62, avec une excellente résistance à l'usure

Système d'emballage à haute température

Graphite souple + renfort Inconel 718

Prend en charge un fonctionnement stable à long terme à 540 ℃

4. Conception de protection de sécurité

Sécurité incendie : réussite du test incendie de l'API 607 ​​version 4

Conception antistatique : la valeur de résistance entre la bille et la tige de valve est inférieure à 10 Ω

Tige de valve anti-éruption : tige de valve à structure en forme de T pour garantir un fonctionnement sûr à haute pression.

Paramètres de base

Pression nominale : Classe 150-600 (PN16-100)

Plage de température : -29℃ à +540℃

Méthode de connexion : bride RF/connexion à anneau RTJ/extrémité soudée bout à bout

Norme de conception : API 608 / ASME B16.34

Norme de protection incendie : API 607 ​​/ API 6FA

Champ d'application

Processus chimique : usines d'acide sulfurique et d'acide phosphorique, système d'acide organique, milieux contenant des ions chlorure

Pétrole et gaz : champs de pétrole et de gaz très acides, installations de raffinage de pétrole, transport de pétrole et de gaz

Énergie et électricité : système de désulfuration des fumées, récupération de chaleur résiduelle à haute température

Industries spéciales : hydrométallurgie, papeterie et cuisine, dessalement de l'eau de mer

Résumé

Le robinet à tournant sphérique à entrée supérieure haute température en alliage à base de nickel CU5MCUC, grâce à la combinaison parfaite d'une sélection de matériaux de qualité supérieure, d'une structure d'entrée supérieure innovante et de normes de fabrication strictes, offre aux utilisateurs industriels :

Résistance ultime à la corrosion : la durée de vie est augmentée de 8 à 10 fois dans des environnements corrosifs difficiles

Performances exceptionnelles à haute température : fonctionnement stable à 540 ℃

Maintenance en ligne fiable : réduit considérablement les temps d'arrêt et les coûts de maintenance

Longue durée de vie : la durée de vie conçue dépasse 20 ans

Ce produit est un choix idéal pour la manipulation de fluides à haute température et hautement corrosifs, et est particulièrement adapté aux conditions de travail critiques où une fiabilité et une durée de vie extrêmement élevées des équipements sont requises.
