Présentation du produit

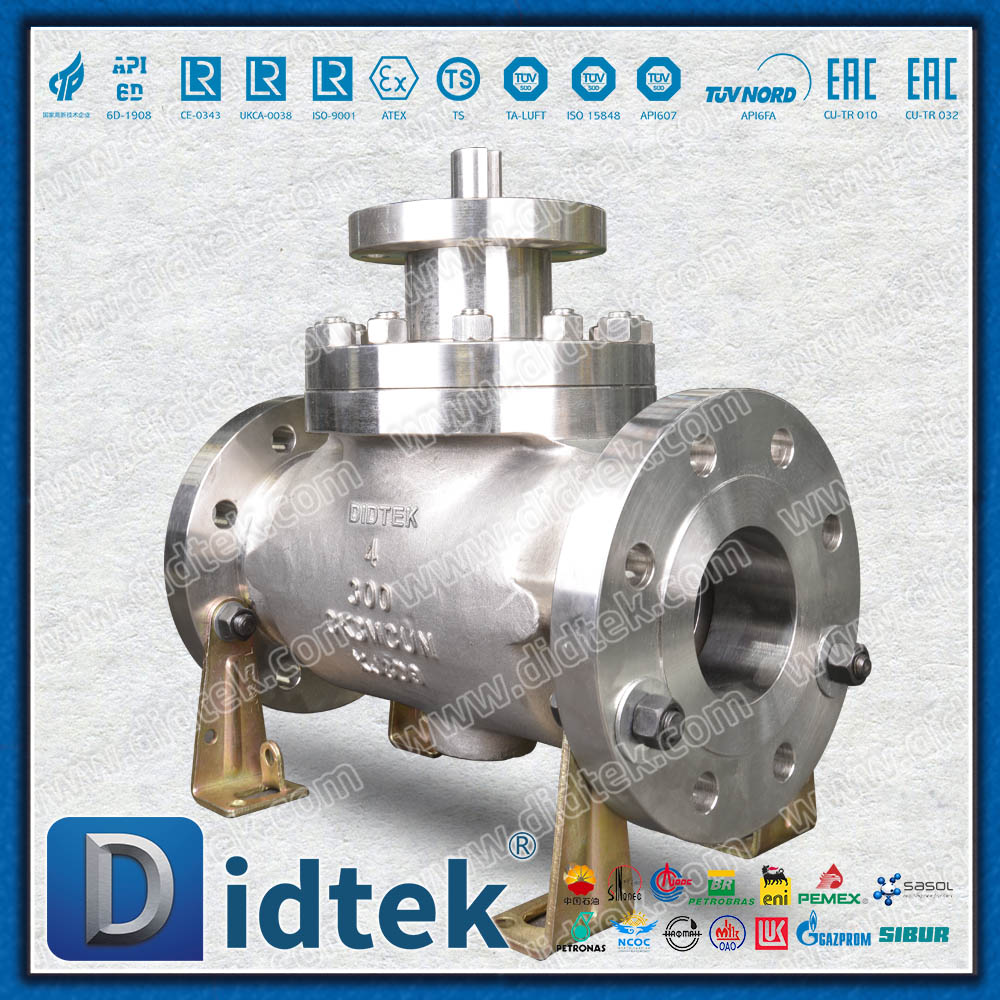

Le robinet à tournant sphérique super top-in anticorrosion haute température en acier inoxydable austénitique CK3MCuN est une vanne spéciale haut de gamme en acier inoxydable super austénitique CK3MCuN. Ce produit intègre une résistance exceptionnelle à la corrosion, une stabilité à haute température et une structure de super vérin innovante. Il est spécialement conçu pour les conditions de travail extrêmement difficiles en génie chimique, en génie maritime et dans d'autres domaines, et constitue la solution ultime de contrôle des fluides pour obtenir un fonctionnement fiable à long terme.
Spécifications techniques
| Catégorie de paramètre | spécification technique |
| Matériau du corps de vanne | ASTM A351 CK3MCuN (Acier inoxydable super austénitique) |
| Pression nominale | Classe 150-600 (PN16 - PN100) |
| Plage de température | -50℃ à +300℃ |
| Méthode de connexion | Bride RF/connexion à anneau RTJ/extrémité à souder bout à bout |
| Matériau sphérique | Pulvérisation de carbure de tungstène CK3MCuN + HVOF |
| Matériau du siège de soupape | RPTFE renforcé/polystyrène aligné PPL/joint métallique |
| Normes de protection incendie | API 607/API 6FA Quatrième édition |
| Niveau de fuite | ANSI B16.104 Classe VI |
| Norme de conception | API 608 / ASME B16.34 |
Caractéristiques du produit
1. Acier inoxydable super austénitique CK3MCuN
Résistance ultime à la corrosion
Teneur élevée en molybdène (6,0-7,0%), corrosion par piqûre équivalente PREN ≥ 47
Teneur élevée en azote (0,18-0,26 %), améliorant la solidité et la résistance à la corrosion
Excellente résistance à la fissuration par corrosion sous contrainte de chlorure
Performances mécaniques exceptionnelles
Résistance à la traction ≥ 620 MPa
La limite d'élasticité est ≥ 300 MPa
Dureté HB ≤ 223
2. Structure super push-in
Maintenabilité en ligne
Tous les composants internes peuvent être maintenus grâce à l'ouverture supérieure
Il n'est pas nécessaire de retirer la vanne du pipeline, ce qui réduit considérablement les temps d'arrêt
Conception modulaire, les composants clés peuvent être remplacés séparément
Améliorer l’intégrité structurelle
La conception de la vanne à corps unique élimine les points de fuite potentiels de la structure divisée
La répartition optimisée des contraintes améliore la capacité de charge de 30 %
3. Conception anticorrosion à haute température
Stabilité à haute température : conserve d'excellentes propriétés mécaniques et une résistance à la corrosion à une température élevée de 300 ℃
Système d'étanchéité spécialisé
Siège de valve en PTFE amélioré haute température, avec une résistance à la température jusqu'à 260 ℃
Option d'étanchéité métallique, avec une résistance à la température supérieure à 300 ℃
Adaptabilité aux cycles thermiques : conception spéciale de compensation de dilatation thermique pour s'adapter aux fluctuations fréquentes de température
4. Configuration hautes performances
Tige de valve anti-éruption : tige de valve à structure en forme de T pour garantir un fonctionnement sûr sous haute pression.
Conception antistatique : la valeur de résistance entre la bille et la tige de valve est inférieure à 10 Ω
Sécurité incendie : réussite au test strict de résistance au feu API 607
Fonctionnement à faible couple : les roulements autolubrifiants réduisent le couple de fonctionnement de 25 %
Paramètres de base
Pression nominale : Classe 150-600 (PN16 - PN100)
Plage de température : -50 ℃ à +300 ℃
Méthode de connexion : bride RF/connexion à anneau RTJ/extrémité soudée bout à bout
Norme de conception : API 608 / ASME B16.34
Norme de protection incendie : API 607/API 6FA, 4e édition
Champ d'application
Processus chimique : milieux acides forts et alcalins forts, environnement corrosif contenant des ions chlorure
Génie maritime : systèmes de refroidissement à l'eau de mer, systèmes de canalisations sous-marines
Pétrole et gaz : champs de pétrole et de gaz acides, pipelines de transport de pétrole brut
Industries spéciales : systèmes de désulfuration des fumées, procédés hydrométallurgiques
Résumé
Le robinet à tournant sphérique à super vérin anticorrosion haute température en acier inoxydable austénitique CK3MCuN, grâce à la combinaison parfaite d'une sélection de matériaux de qualité supérieure, d'une conception structurelle innovante et de normes de fabrication strictes, offre aux utilisateurs industriels :
Résistance ultime à la corrosion : la durée de vie est augmentée de 5 à 8 fois dans des environnements corrosifs difficiles
Maintenabilité en ligne exceptionnelle : réduit considérablement les temps d'arrêt et les coûts de maintenance
Performances fiables à haute température : fonctionnement stable à 300 ℃
Longue durée de vie : la durée de vie conçue dépasse 20 ans
Ce produit est un choix idéal pour la manipulation de fluides hautement corrosifs et à haute température, et est particulièrement adapté aux conditions de travail critiques où une fiabilité et une durée de vie extrêmement élevées des équipements sont requises.
| Marque | DIDTEK |
| Structure | Balle |
| Matériau de la vanne | Didtek fournit de l'acier moulé, de l'acier inoxydable, des alliages spéciaux, du CI, du DI, etc. |
| Type de vanne | Didtek produit un robinet à tournant sphérique |
| Essai de vanne | Quantité 100% testée avant livraison |
| Garantie des vannes | 18 mois après expéditions et 12 mois après installation |
| Structure de la vanne | Robinet à tournant sphérique |
| Livraison par vanne | 15 à 30 jours |
| Échantillon de vanne | Échantillon disponible par Didtek Valve |
| Couleur de la vanne | Demande du client |
| Garniture de vanne | Boîtier en contreplaqué pour robinet à tournant sphérique |
| Quantité minimale de commande | 1 ensemble |
| Certificat de vanne | API6D/CE/ISO9001/ISO14001 |
| Lieu d'origine | Zhejiang, Chine (continentale) |
| Détails de livraison : | Expédié dans 15-30 jours après le paiement |
| Port | Shanghai ou Ningbo |
| Conditions de paiement | LC, D/A, D/P, T/T, Western Union |
