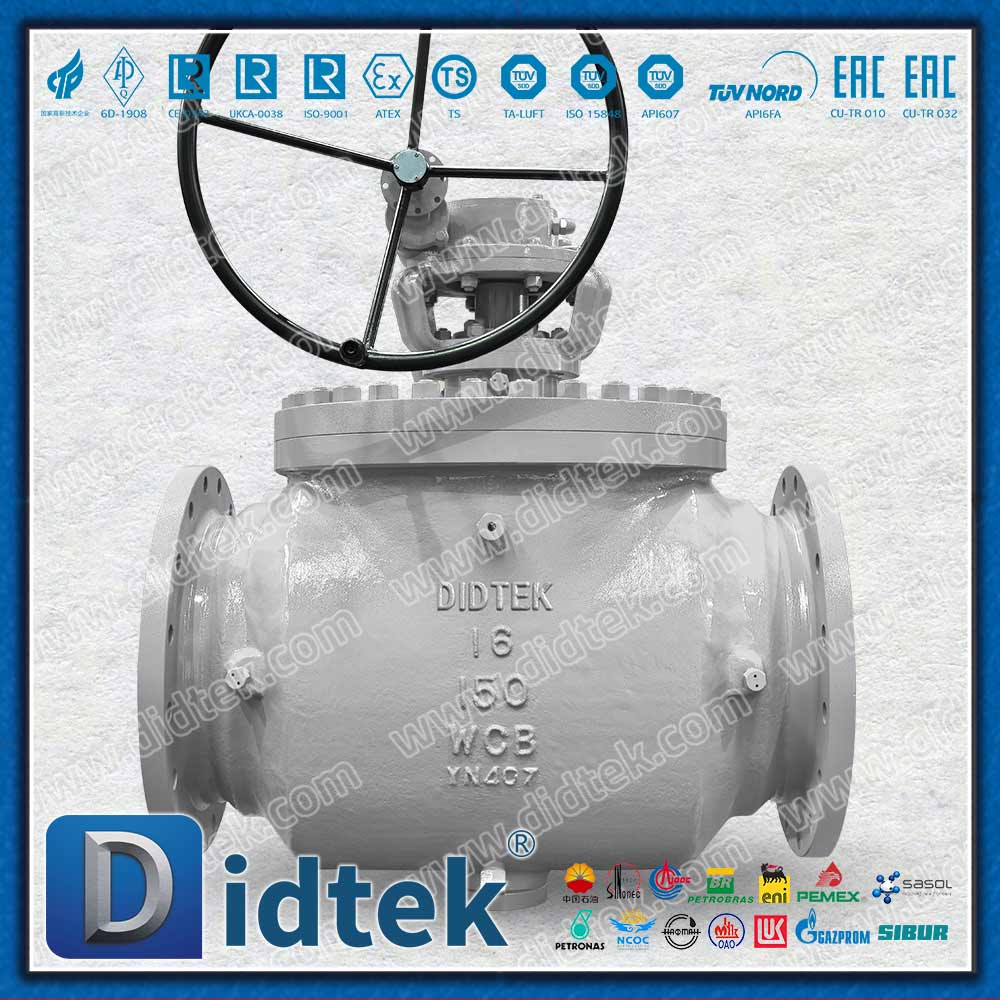

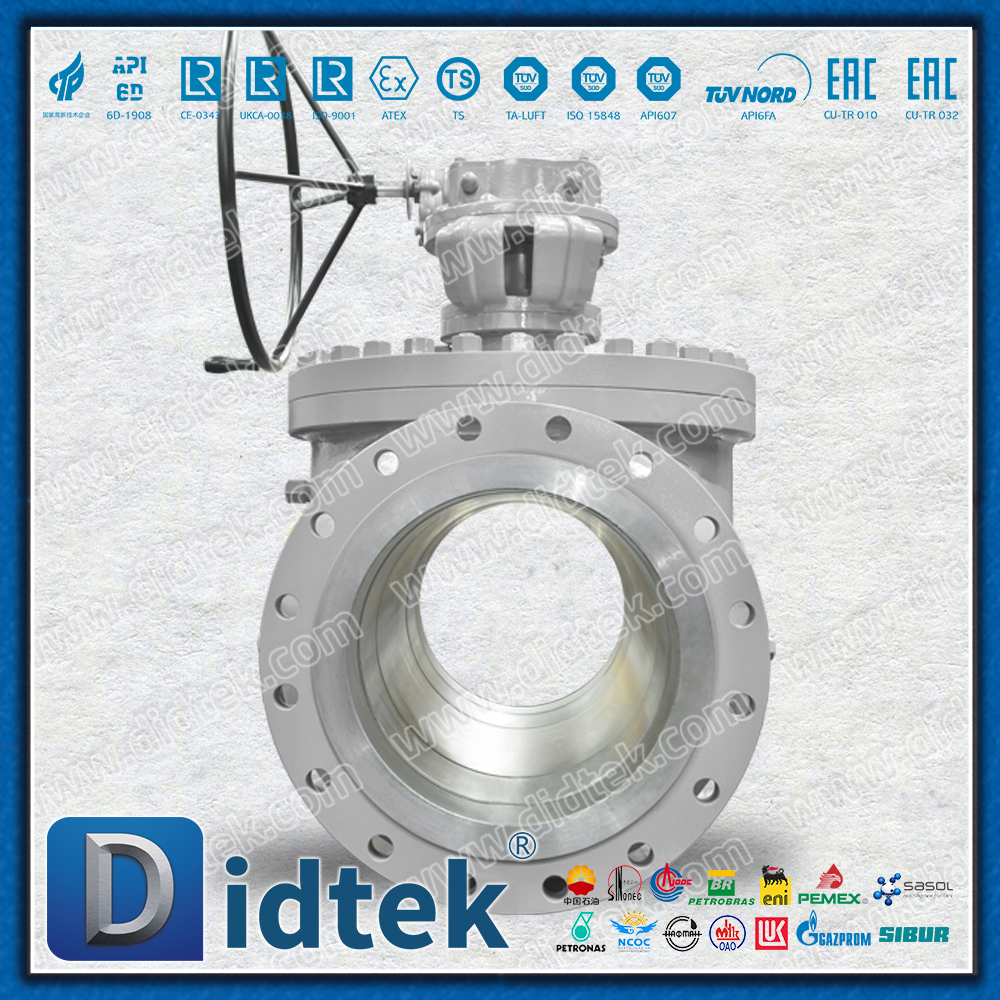

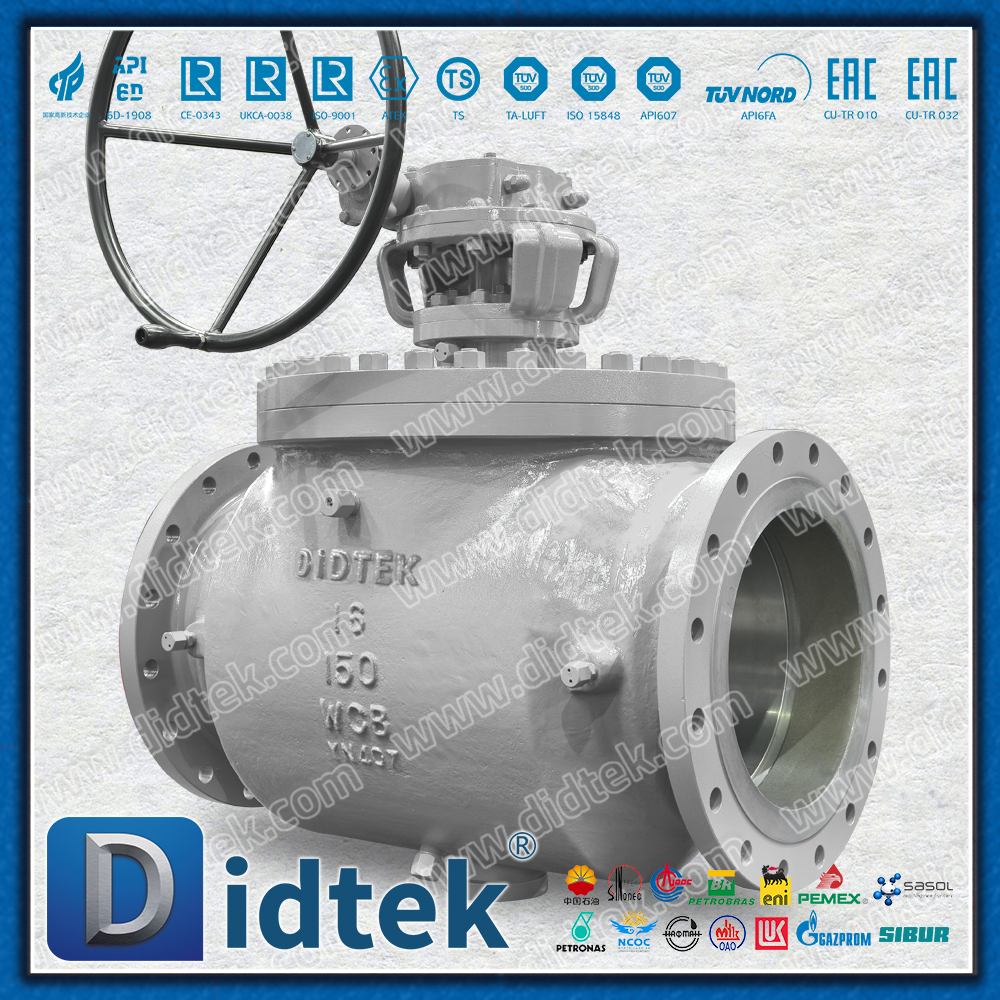

Le robinet à tournant sphérique à entrée supérieure utilise une turbine à deux étages pour un faible couple

Positionnement du produit principal

Cette vanne à bille haute performance, dotée d'une structure de corps de vanne montée sur le dessus et intégrée à un système de transmission de turbine innovant à deux étages, est spécialement conçue pour résoudre le problème du couple de fonctionnement excessif des vannes dans des conditions de grand diamètre et de haute pression. Ce produit garantit la commodité de la maintenance en ligne tout en atteignant un couple de fonctionnement ultra faible, ce qui en fait un dispositif de contrôle idéal pour les pipelines critiques dans des secteurs tels que la pétrochimie et l'énergie.

Détails des spécifications techniques

Caractéristiques de conception de base

1. Système de transmission innovant à turbine à deux étages

Couple de fonctionnement ultra-faible : grâce à un mécanisme de réduction de turbine de précision à deux étages, le couple d'entrée est considérablement amplifié, permettant aux opérateurs d'ouvrir et de fermer facilement des vannes haute pression de grand diamètre avec une force minimale

Transmission fluide : le mécanisme de turbine assure une transmission fluide sans impact, prolongeant efficacement la durée de vie de la vanne.

Positionnement précis : l'effet de décélération facilite le contrôle et le positionnement précis du processus d'ouverture et de fermeture de la vanne.

2. Structure du corps de vanne montée sur le dessus

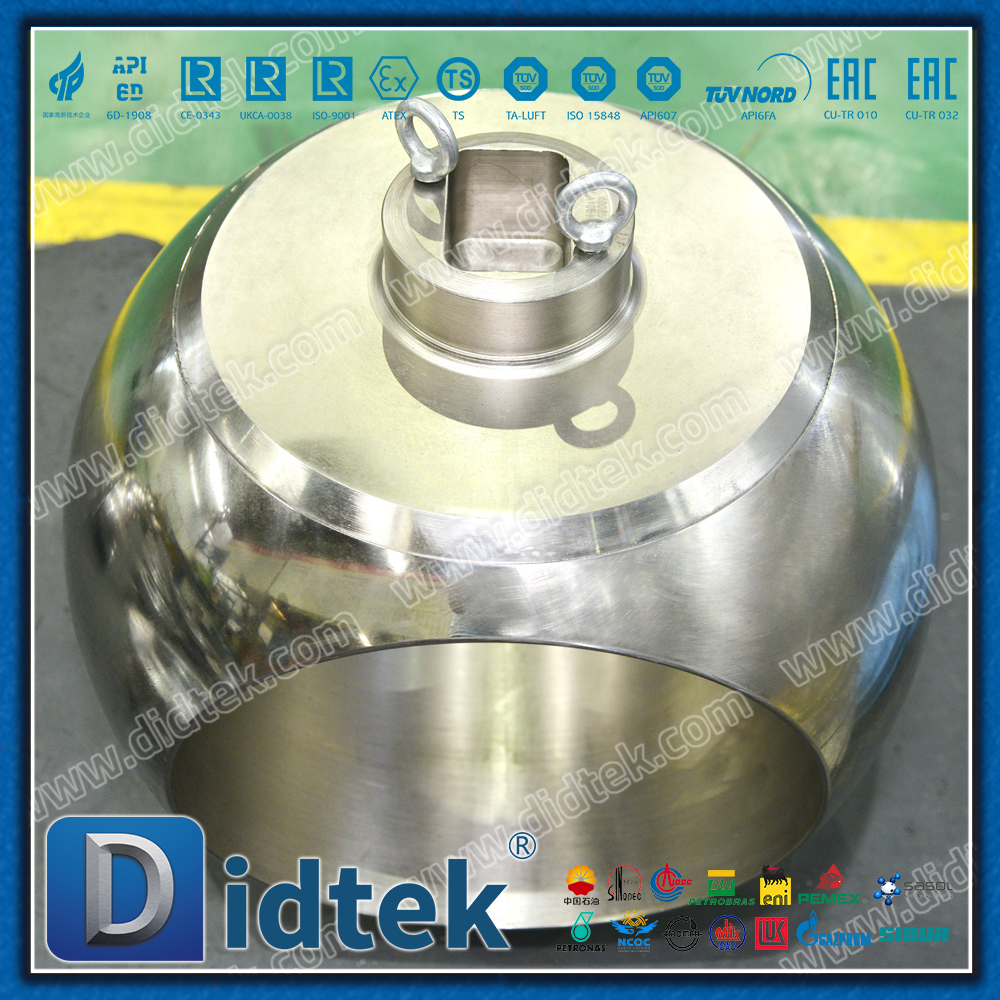

Maintenance en ligne : tous les composants internes (bille, siège de vanne, tige de vanne) peuvent être assemblés, démontés et entretenus via l'ouverture supérieure sans retirer la vanne du pipeline.

Structure robuste : le corps de vanne intégré présente une intégrité structurelle plus élevée et une plus grande résistance aux contraintes de flexion

Conception sans fuite : une structure d'étanchéité spéciale est adoptée pour garantir une fiabilité d'étanchéité à long terme

3. Système d'étanchéité modulaire

Étanchéité bidirectionnelle : la conception avancée du siège de soupape est adoptée pour obtenir une étanchéité bidirectionnelle fiable

Sécurité incendie : conception de protection incendie standard API 607. Le joint souple forme un joint secondaire métal sur métal après combustion

Options multiples : des matériaux tels que le PTFE, le PPL et les joints métalliques peuvent être sélectionnés en fonction des caractéristiques du fluide

Explication détaillée des avantages en termes de performances

Performance opérationnelle

Réduisez considérablement la force de commande : les vannes de grand diamètre qui nécessitaient traditionnellement des réducteurs ou des actionneurs peuvent désormais être actionnées manuellement et facilement.

Réponse rapide : optimisez la conception du rapport de transmission pour maintenir une vitesse de commutation raisonnable tout en garantissant une faible force de fonctionnement

Adaptations multiples du variateur : Il s'adapte parfaitement aux actionneurs manuels, électriques, pneumatiques ou hydrauliques

Conserver les avantages

Coût de maintenance extrêmement faible : les composants internes sont faciles à remplacer, ce qui réduit considérablement les temps d'arrêt et les dépenses de maintenance

Longue durée de vie : la répartition optimisée de la force et la sélection de matériaux résistants à l'usure prolongent la durée de vie de la vanne

Maintenance en ligne : Particulièrement adaptée aux flux de processus continus qui ne peuvent pas être arrêtés

Caractéristiques de sécurité

Conception antistatique : assure un chemin d'électricité statique entre la bille et le corps de la vanne

Tige de valve anti-éruption : la tige de valve adopte une conception montée en bas pour garantir qu'elle ne sera pas soufflée sous une pression anormale.

Sécurité incendie : Conforme aux normes strictes de sécurité incendie

Domaines d'application typiques

Pétrole et Gaz

Vanne d'arrêt de pipeline longue distance

Pipeline de processus de raffinerie

Installations de stockage et de transport de pétrole et de gaz

Énergie et électricité

Système d'eau d'alimentation de chaudière de centrale électrique

Vanne de régulation de canalisation de vapeur

Système d'eau de refroidissement

Processus chimique

Entrée et sortie des grands réacteurs

Conduites de process haute température et haute pression

Contrôle des milieux corrosifs

Autres secteurs

La ligne principale du système des affaires d'eau

Système de refroidissement métallurgique

Transport de boues minières

Guide de sélection et de configuration

Configuration standard

Mécanisme de transmission de turbine à deux étages

Structure du corps de vanne montée sur le dessus

Dispositif antistatique

Conception de sécurité incendie

Plateforme d'installation d'actionneurs ISO 5211

Configuration facultative

Couvercle de valve allongé : utilisé pour l'isolation ou les conditions de basse température

Dispositif de verrouillage : utilisé pour le verrouillage de sécurité

Revêtement spécial : Revêtement anticorrosion pour la cavité intérieure

Actionneur : Actionneurs électriques, pneumatiques et hydrauliques

Retour d'informations de positionnement : interrupteurs de fin de course, indicateurs de position

Résumé de la valeur technique

Le robinet à tournant sphérique à faible couple à entraînement par turbine à deux étages monté sur le dessus, grâce à la combinaison parfaite de l'innovation technologique de transmission et de l'optimisation de la conception structurelle, offre aux utilisateurs industriels :

Expérience d'exploitation révolutionnaire : elle a résolu le problème de l'industrie de la « difficulté d'ouverture et de fermeture » ​​pour les vannes haute pression de grand diamètre.

Performances de maintenance exceptionnelles : la conception de la maintenance en ligne réduit considérablement les coûts du cycle de vie

Fiabilité ultra élevée : une structure robuste et des matériaux de haute qualité garantissent un fonctionnement stable à long terme

Large adaptabilité : répond aux exigences de diverses conditions de travail difficiles
