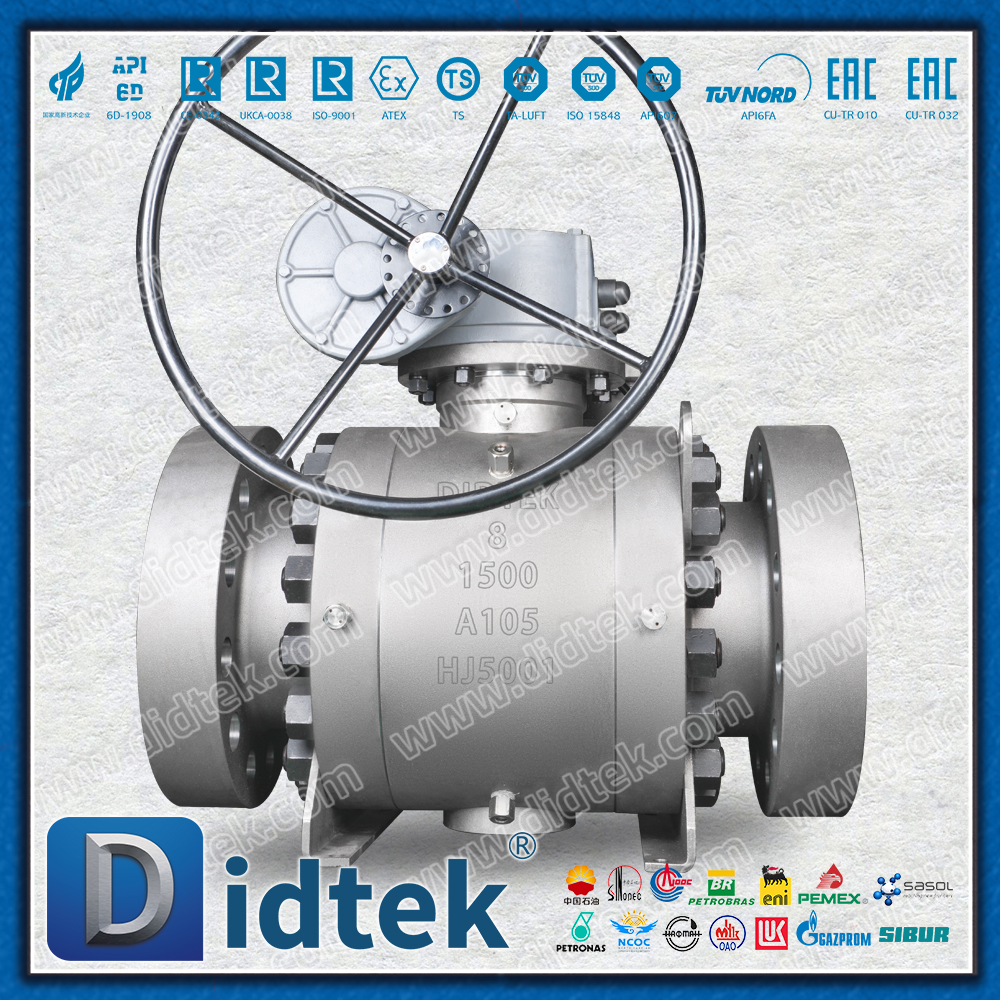

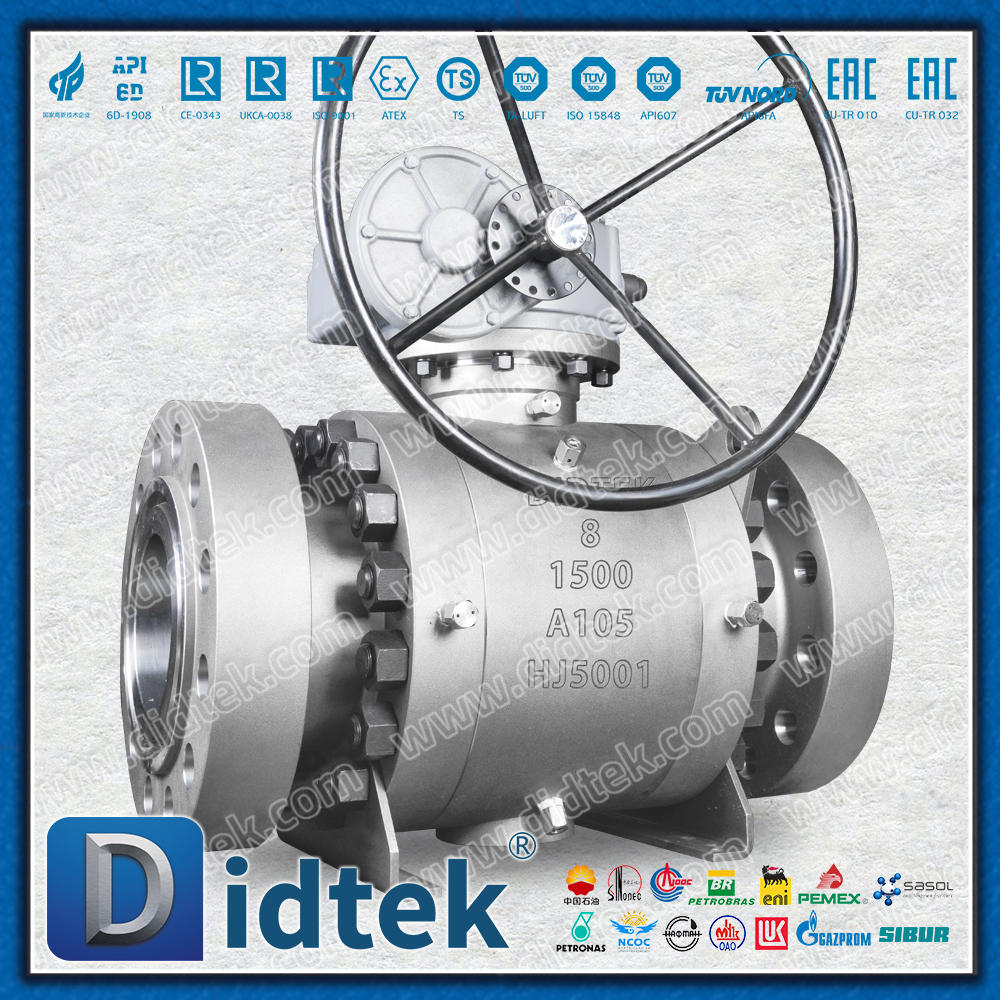

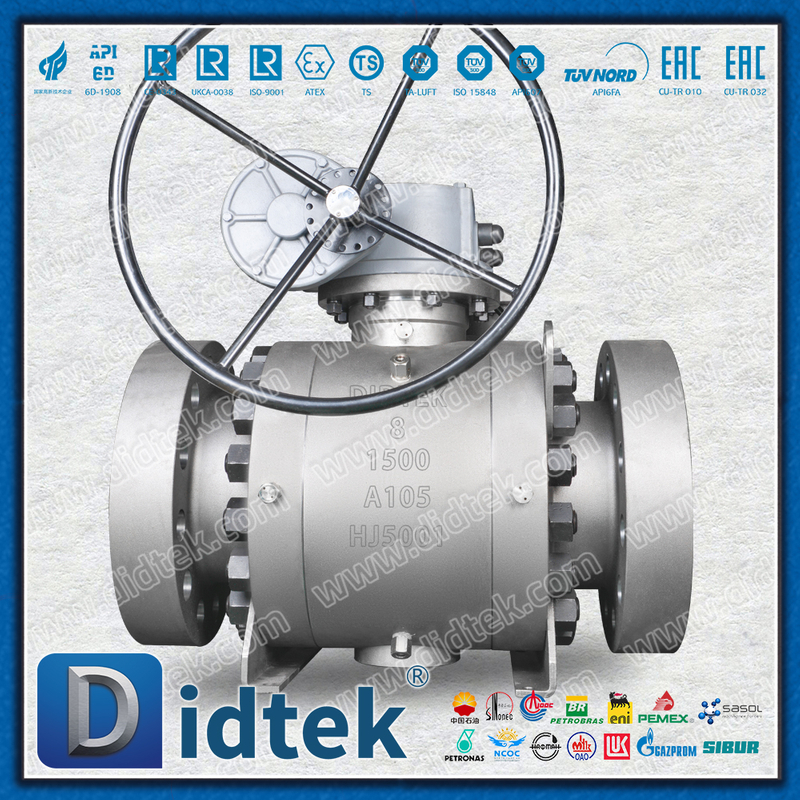

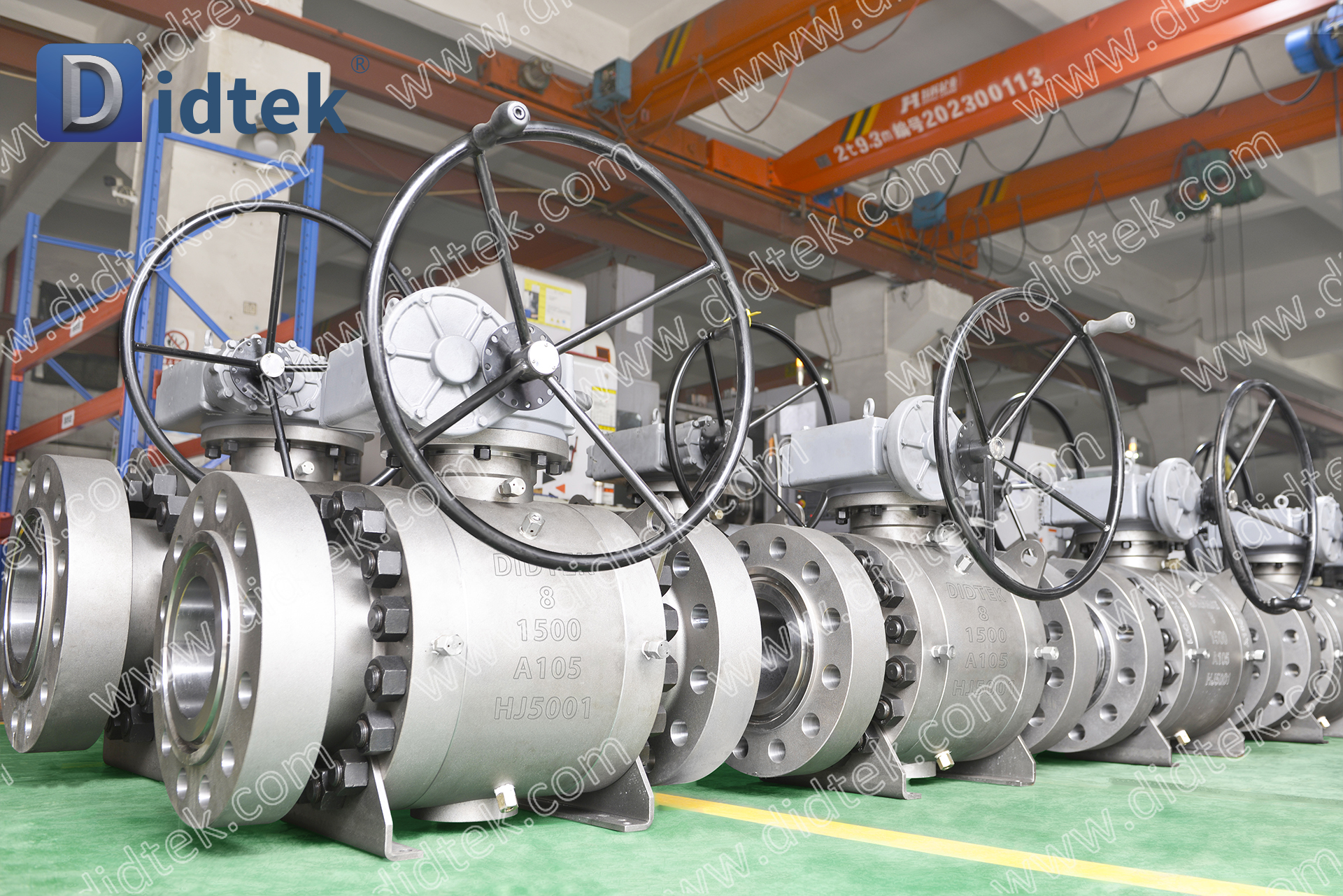

Robinet à bille monté sur tourillon A105 en acier forgé haute pression à bride Didtek

Présentation du produit

Il s'agit d'un robinet à tournant sphérique industriel hautes performances et très fiable, conçu pour des conditions de travail difficiles. Il intègre la conception et les propriétés matérielles de plusieurs vannes haut de gamme et convient aux systèmes de canalisations industrielles qui nécessitent une fermeture stricte, un fonctionnement à haute pression et une longue durée de vie.

Robinet à bille monté sur tourillon A105 en acier forgé haute pression à bride Didtek

Explication détaillée des principales fonctionnalités

Corps et matériau de vanne

Structure de forgeage : Les principaux composants sous pression du corps de vanne sont fabriqués par forgeage. Par rapport aux vannes en fonte, les vannes en acier forgé ont une résistance mécanique plus élevée, une meilleure structure de phase cristalline et une plus grande résistance aux chocs et à la fatigue, et sont particulièrement adaptées aux fluides à haute pression et dangereux.

Matériau A105 : Il s'agit d'un matériau de forgeage en acier au carbone selon la norme ASTM et l'un des matériaux standard les plus couramment utilisés pour la fabrication de vannes à haute température et haute pression. Il présente d'excellentes propriétés mécaniques et une résistance aux températures élevées, et est généralement utilisé dans une plage de températures allant de -29°C à 425°C.

Méthode de support Sphère

Noyau à bille fixe : Il s’agit de la conception du noyau de cette vanne. La sphère est rigidement soutenue par deux arbres fixes en haut et en bas et ne bougera pas pendant le fonctionnement. Cette structure permet :

Application à haute pression : il peut résister à une pression de pipeline extrêmement élevée et le siège de vanne ne subira pas de déformation excessive en raison de la pression moyenne.

Fonctionnement à faible couple : même sous haute pression, le couple d'ouverture et de fermeture est bien inférieur à celui des vannes à bille flottante, facilitant la configuration de grands actionneurs.

Longue durée de vie : le processus d'ouverture et de fermeture provoque peu d'usure sur le siège de la vanne, prolongeant considérablement la durée de vie de la vanne.

Conception du canal d'écoulement

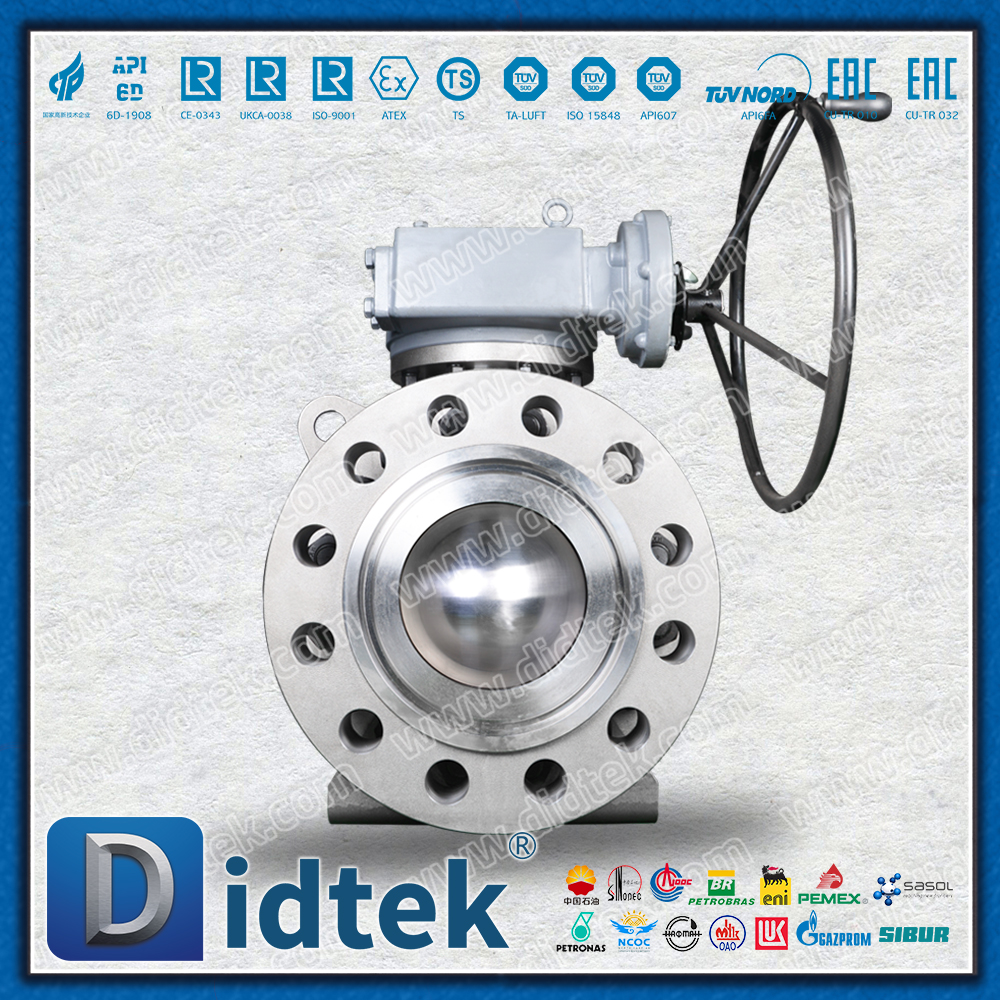

Passage intégral : le diamètre du canal à l'intérieur de la vanne est fondamentalement le même que le diamètre nominal de la canalisation connectée. Cette conception permet :

Aucune perte de pression : il n’y a presque aucune chute de pression lorsque le fluide traverse la vanne.

Capacité de passage des billes : Le passage des cure-pipes ou des billes de raclage est crucial pour les canalisations qui nécessitent un nettoyage régulier.

Pression nominale

Haute pression : cette conception est généralement conforme aux normes ANSI classe 600, 900, 1 500 ou aux niveaux de pression supérieurs et peut être appliquée aux conditions de travail à haute pression dans des industries telles que le pétrole, le gaz naturel et le génie chimique.

Méthode de connexion

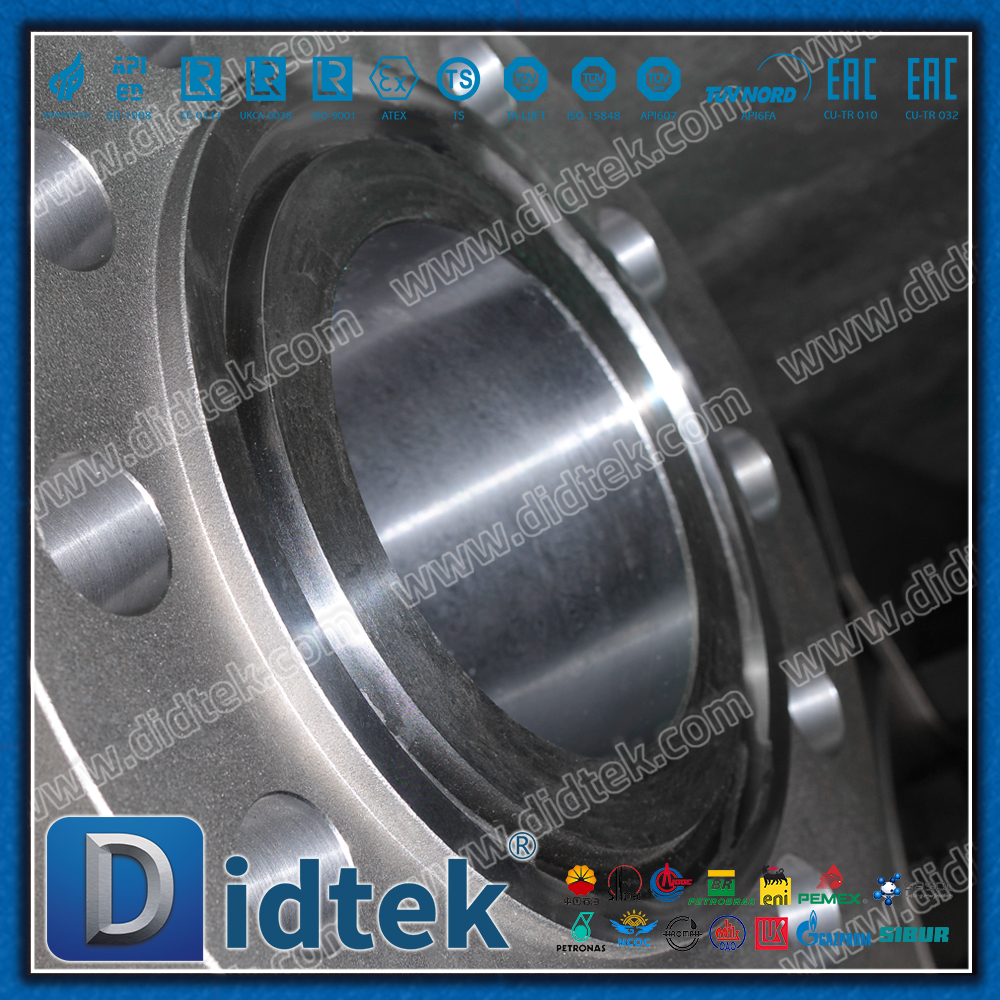

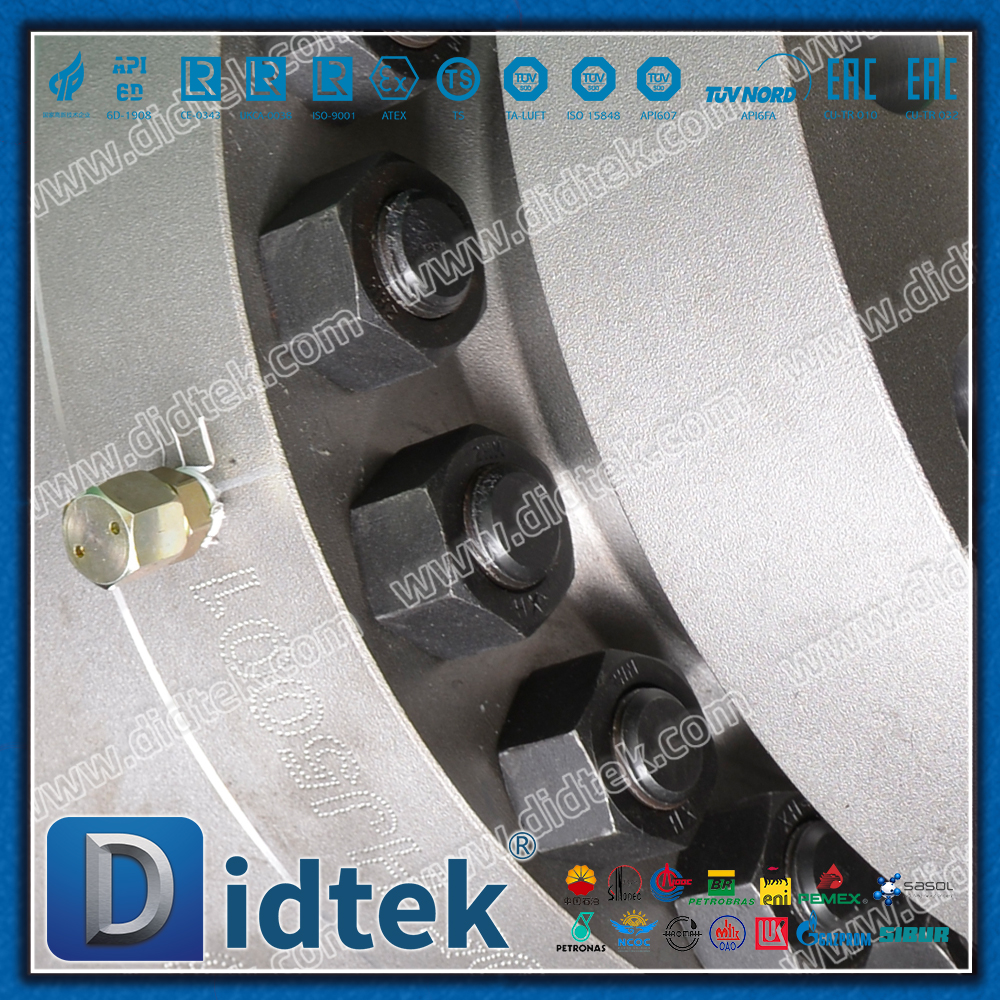

Connexion à bride : elle est reliée au système de canalisation par une plaque à bride et fixée avec des boulons. Il s'agit de la méthode de connexion la plus couramment utilisée et la plus fiable dans les canalisations haute pression de grand diamètre, pratique pour l'installation, le démontage et la maintenance, et offrant des performances d'étanchéité fiables.

Résumé des avantages

Haute résistance et sécurité : le corps de vanne en acier forgé A105 et la structure fixe garantissent l'intégrité et la sécurité de la vanne sous haute pression, haute température et charge d'impact.

Excellentes performances d'étanchéité : la conception fixe garantit que le siège de valve est uniformément sollicité sous haute pression, offrant des performances d'étanchéité fiables et un faible risque de fuite interne.

Faible résistance à l'écoulement et capacité de débit élevée : la conception à passage intégral minimise au maximum la perte d'énergie lors d'un écoulement moyen.

Facile à utiliser et durable : adapté à un fonctionnement fréquent, avec de faibles coûts de maintenance et une rentabilité élevée tout au long de son cycle de vie.

Polyvalence : Il peut être facilement configuré avec des boîtes de vitesses, des actionneurs pneumatiques, hydrauliques ou électriques pour réaliser un contrôle automatique à distance.

Scénarios d'application typiques

Cette vanne est un choix idéal pour les domaines industriels exigeants suivants :

Pétrole et gaz : pipelines longue distance, installations de tête de puits et pipelines de traitement à haute pression dans les raffineries de pétrole.

Génie chimique et pétrochimie : Équipements de réaction haute pression, coupure des milieux corrosifs ou toxiques.

Énergie et électricité : systèmes d'alimentation en vapeur et en eau à haute pression des centrales électriques.

Génie maritime : systèmes de pipelines sous-marins.

Toutes les conditions de fonctionnement nécessitant une perte de pression nulle, une coupure haute pression et une fiabilité élevée.

Conclusion

Cette vanne à boisseau sphérique fixe en acier forgé haute pression A105 à passage intégral et raccordée par bride représente une solution de vanne industrielle robuste pour les conditions de fonctionnement critiques. En combinant la supériorité des matériaux forgés, la stabilité des sphères fixes et la douceur de la conception à passage intégral, il offre des garanties de contrôle des fluides sûres, efficaces et de longue durée pour les canalisations industrielles modernes.

Spécification de conception :
