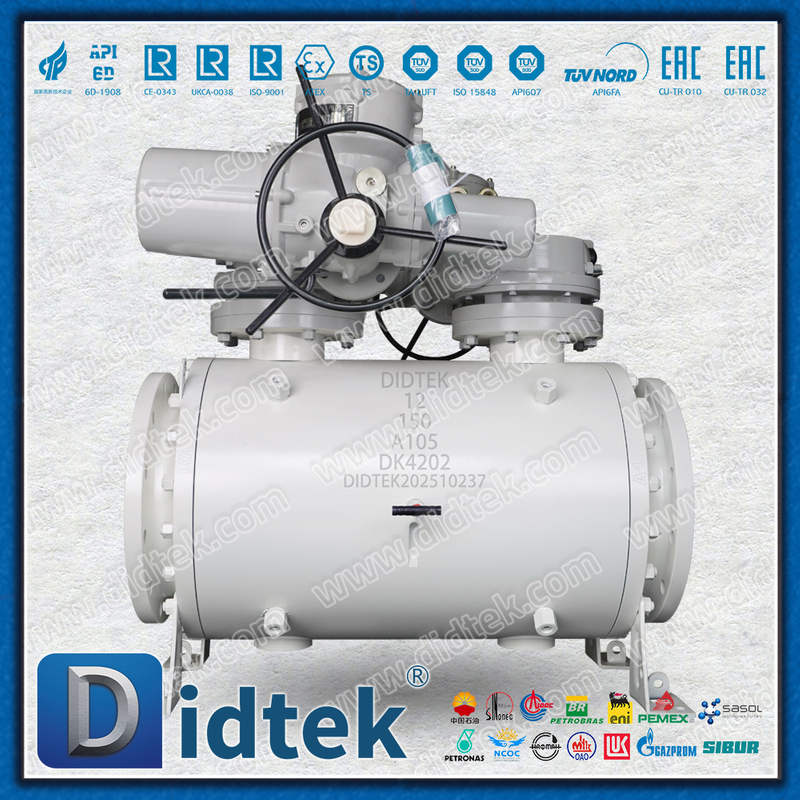

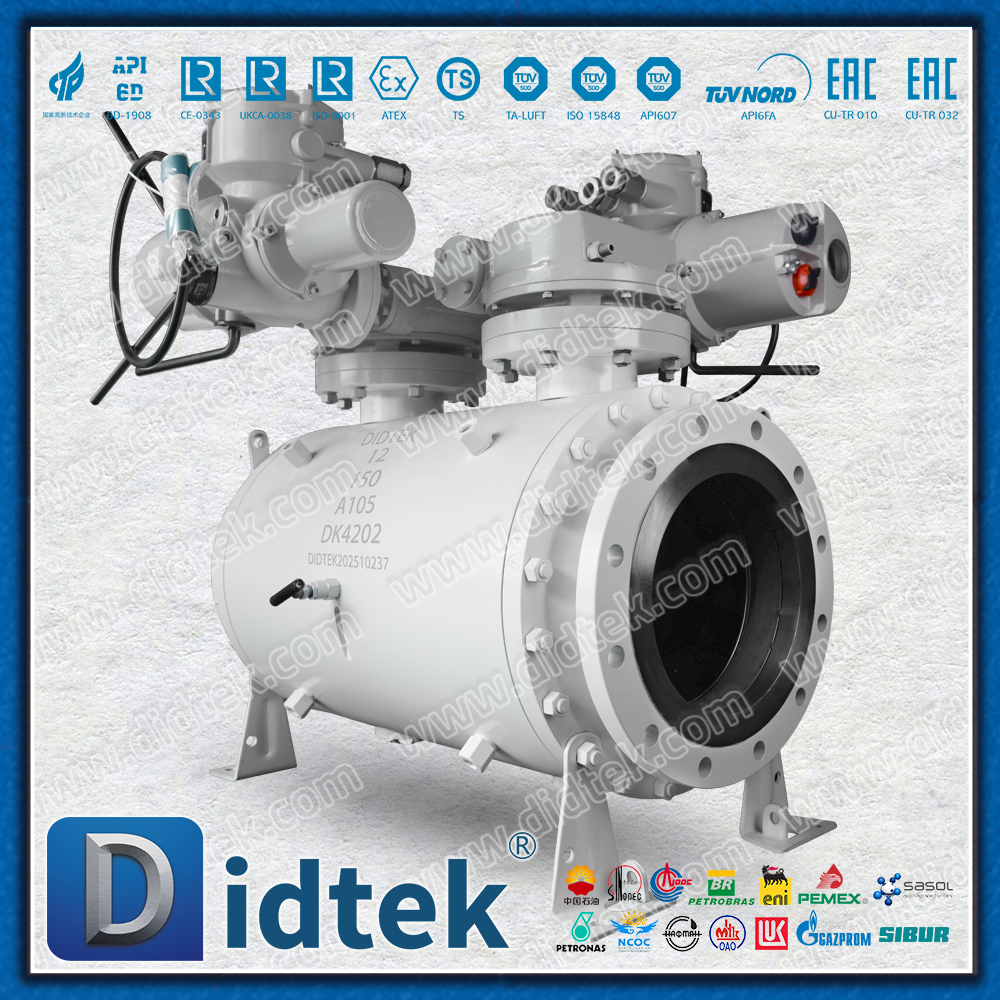

Vannes à boisseau sphérique à commande électrique Didtek DBB

Présentation du produit

La vanne à boisseau sphérique électrique DBB est une vanne à boisseau sphérique haute performance qui intègre des fonctions de sécurité double blocage et décharge avec un actionneur électrique. Son principal objectif de conception est d'isoler en toute sécurité, de relâcher la pression et d'effectuer une surveillance en ligne de l'état de sections de canalisations spécifiques sans interrompre l'ensemble du flux de processus, et d'obtenir un contrôle automatisé à distance, rapide et précis grâce à un entraînement électrique.

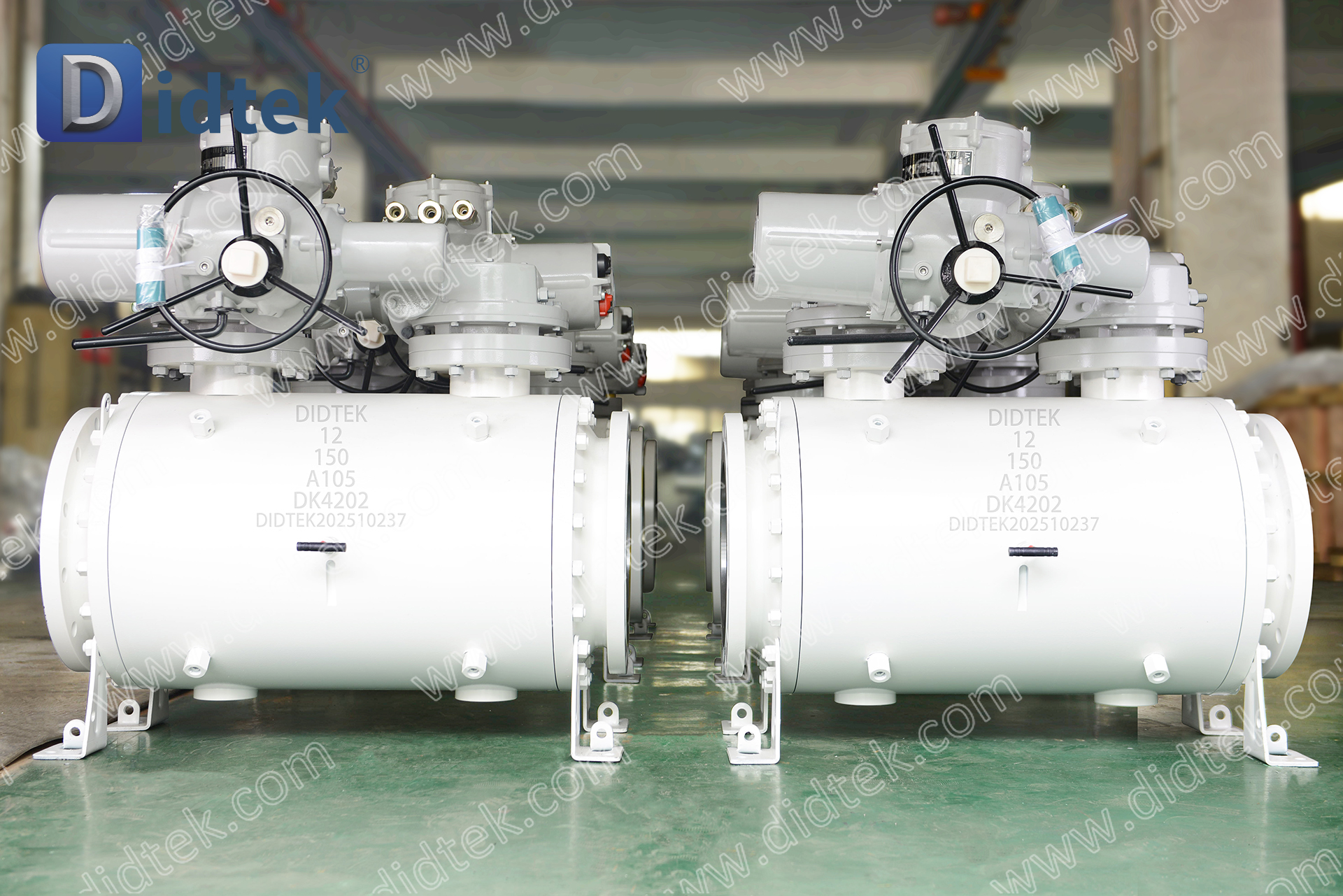

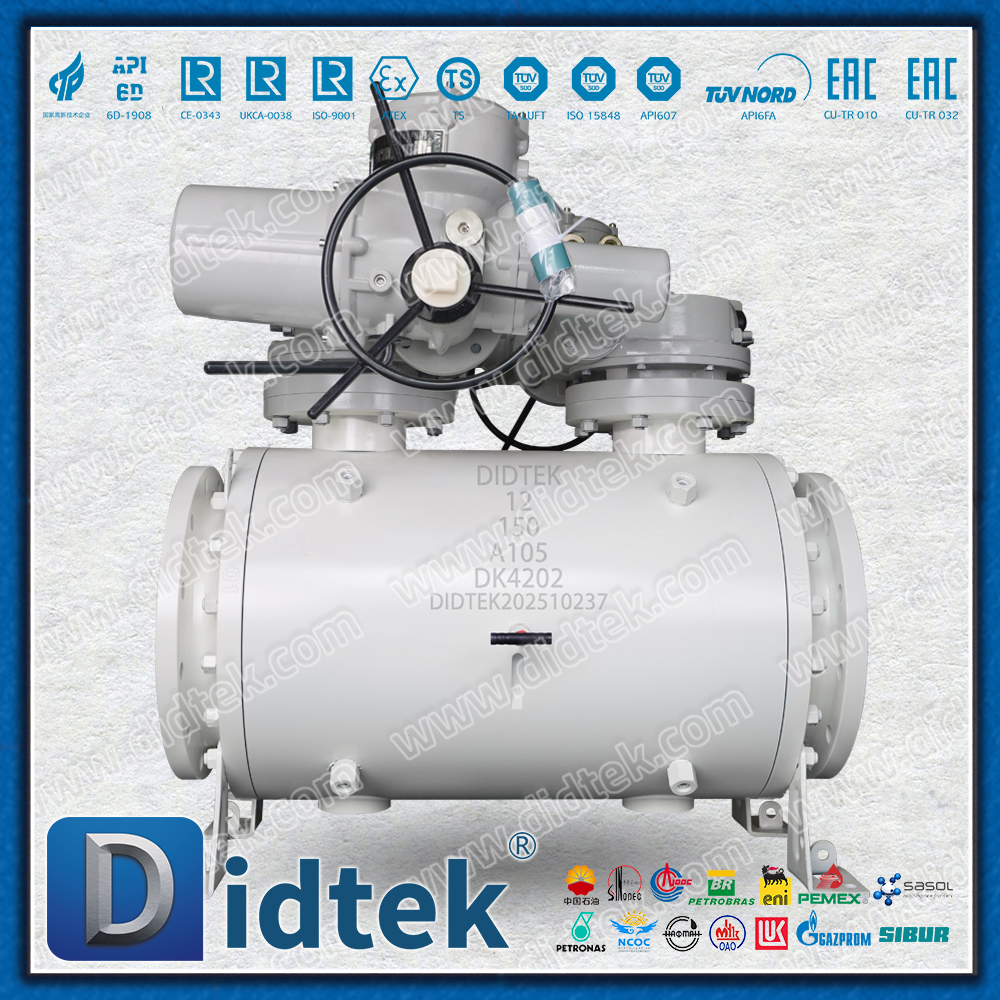

Vannes à boisseau sphérique à commande électrique Didtek DBB

Explication détaillée des fonctionnalités principales

1. Fonction DBB - Noyau de sécurité

DBB est l'abréviation de « Double Block and Bleed », qui est la fonction signature de cette vanne.

Double blocage : lorsque la vanne est en position fermée, les deux surfaces d'étanchéité à l'intérieur (généralement les sièges de vanne en amont et en aval) peuvent bloquer simultanément et indépendamment l'écoulement du fluide dans les deux sens de la canalisation.

Fonction : Créer une section d'isolation fiable dans le pipeline pour la maintenance des équipements, l'étalonnage des instruments ou la segmentation du système.

Décharge : Entre les deux joints de blocage, se trouve une vanne de décharge dédiée.

Fonction : Libérer la pression de la chambre de la vanne : Libérer en toute sécurité la pression moyenne emprisonnée dans la chambre centrale de la vanne.

Vérifiez les performances d'étanchéité : ouvrez la vanne de décharge. Si aucun fluide ne s'écoule, cela prouve que les joints dans les deux sens sont efficaces et que l'isolation est sûre.

Déchargez le milieu résiduel : guidez le milieu dangereux ou nocif dans la cavité centrale vers le système de collecte sûr.

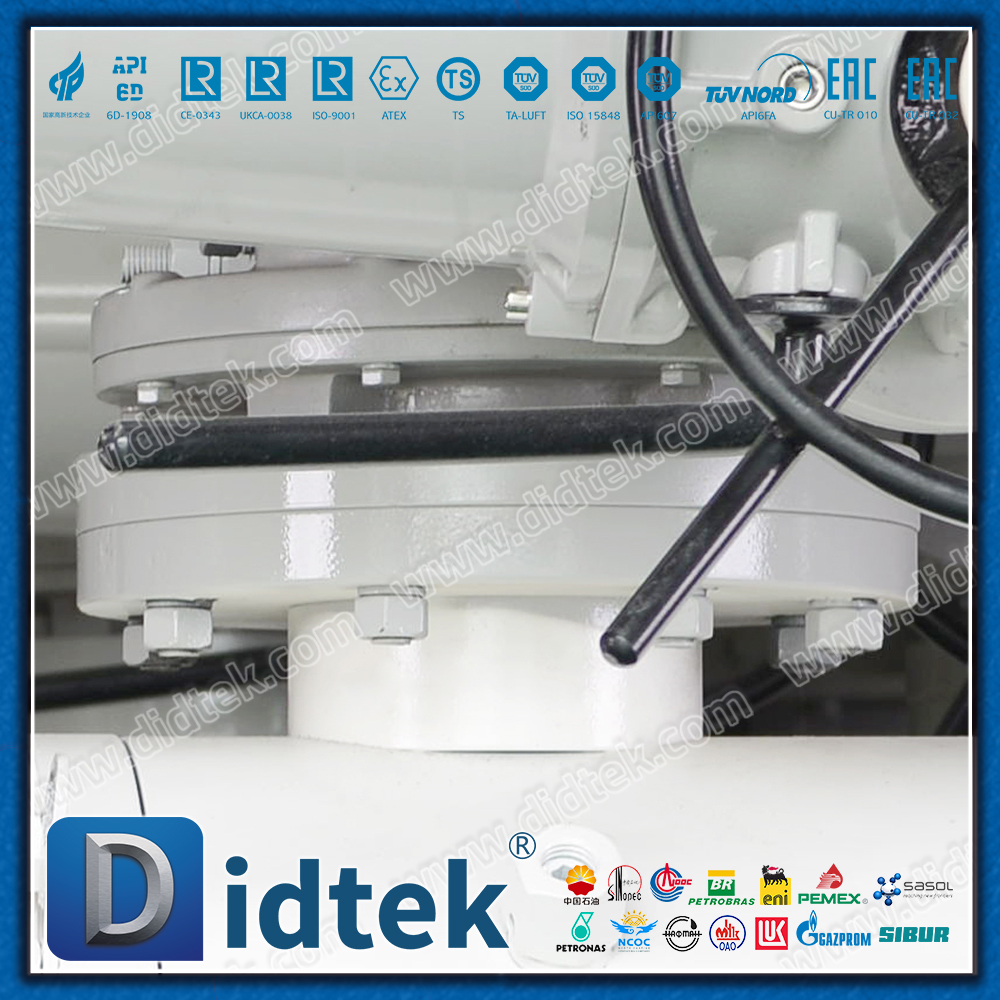

2. Fonctionnement électrique - Noyau d'entraînement

La vanne est équipée d'un actionneur électrique, apportant l'avantage de l'automatisation :

Contrôle automatique à distance : il peut être facilement intégré dans des systèmes de contrôle tels que DCS et PLC pour obtenir des fonctions d'isolation à distance en un clic, de contrôle de programme ou de verrouillage d'urgence (ESD).

Action rapide : l'actionneur électrique peut fournir une vitesse d'ouverture et de fermeture de deuxième niveau, répondant ainsi aux exigences du processus en matière d'arrêt d'urgence.

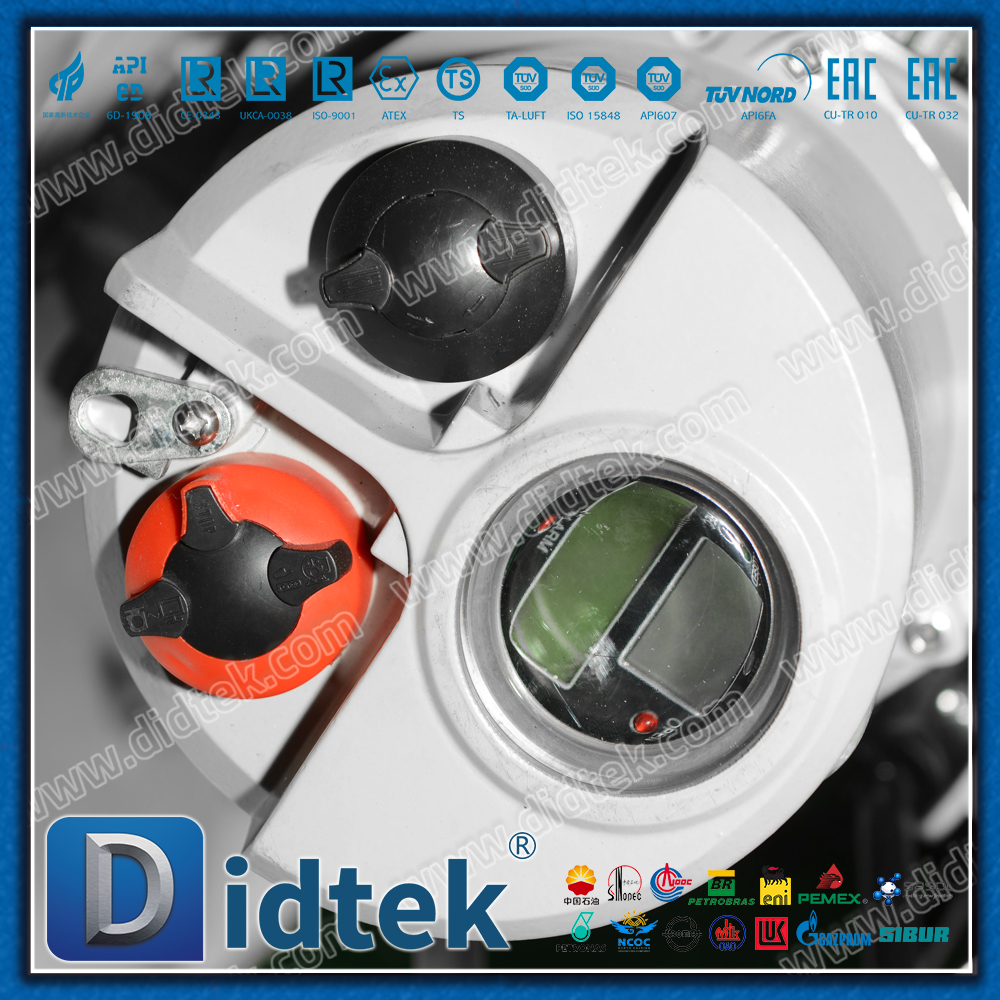

Retour d'état précis : les capteurs de position intégrés peuvent fournir un retour en temps réel des signaux « ouvert », « fermé » ou « défaut » de la vanne à la salle de contrôle.

Poussée et fiabilité élevées : il offre un couple important et convient aux conditions de travail de grand diamètre et à haute pression. Il repose uniquement sur l’électricité et ne nécessite pas de sources d’air ou de systèmes hydrauliques complexes.

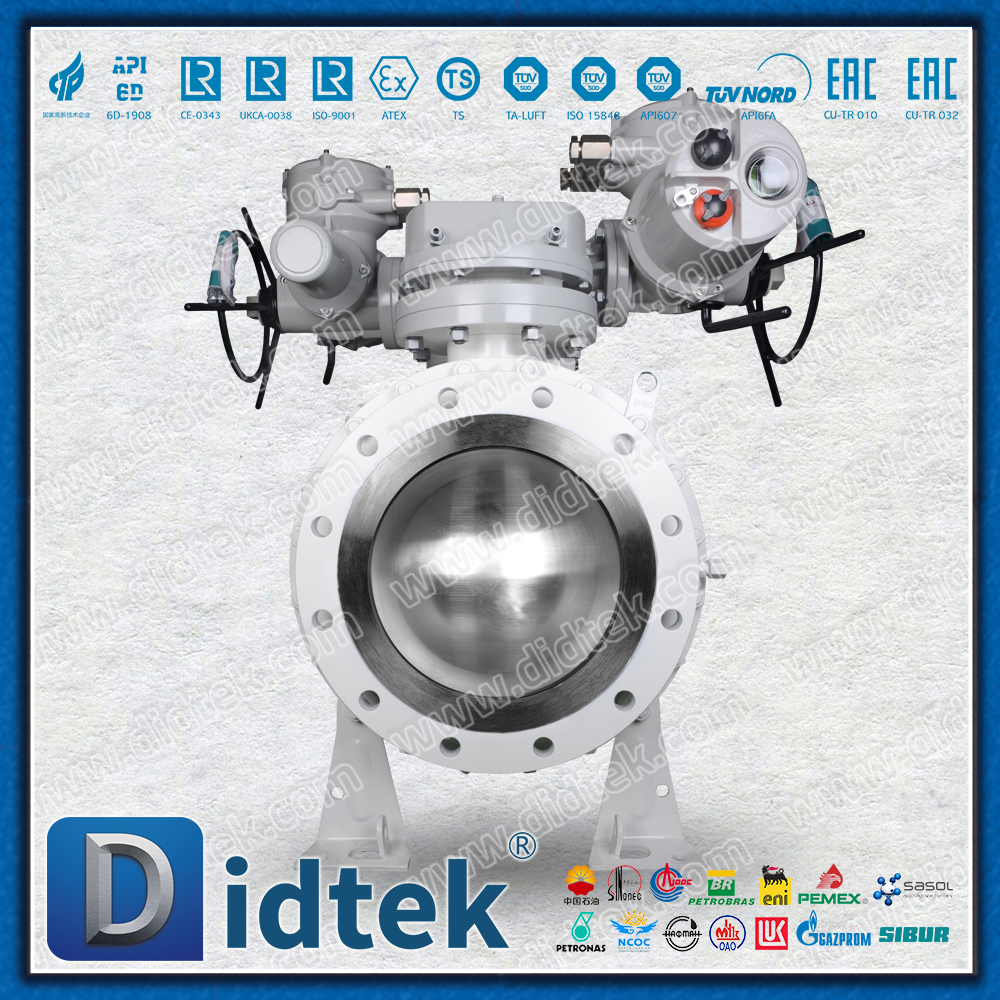

3. Robinet à tournant sphérique – Fondation structurelle

Le corps de la vanne adopte une structure de vanne à bille et présente des avantages inhérents :

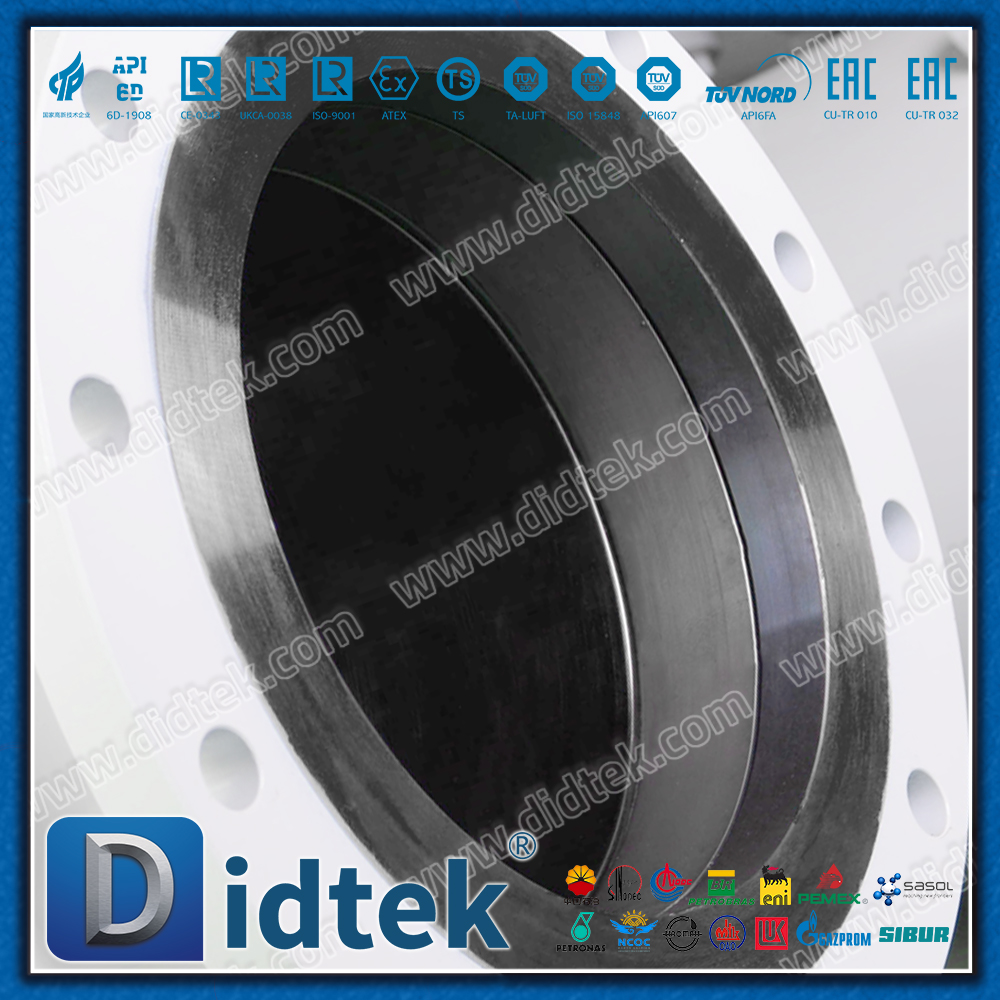

Faible résistance à l'écoulement et débit élevé : lorsqu'il est conçu avec un passage intégral, le diamètre intérieur du canal d'écoulement est fondamentalement le même que celui du tuyau, ce qui entraîne une perte de pression minimale.

Commutation rapide : la boule peut être complètement ouverte ou complètement fermée en tournant à 90°.

Excellentes performances d'étanchéité : l'utilisation de matériaux d'étanchéité avancés (tels que le PTFE, les joints métalliques) peut atteindre un niveau ANSI VI ou une étanchéité zéro fuite.

Résumé des principaux avantages

Sécurité exceptionnelle : la fonction DBB offre une isolation fiable et des méthodes d'émission/détection en ligne sûres, réduisant considérablement les risques de maintenance et les impacts environnementaux.

Niveaux élevés d'automatisation et d'efficacité : les actionneurs électriques permettent un fonctionnement à distance, permettant d'effectuer des procédures de sécurité complexes sans avoir besoin de personnel sur site, améliorant ainsi l'efficacité opérationnelle et le niveau d'intelligence de l'usine.

Économies d'espace et de coûts : un robinet à tournant sphérique électrique DBB peut remplacer la combinaison traditionnelle de « deux vannes d'arrêt + une vanne de décharge », économisant ainsi de l'espace d'installation, des matériaux de canalisation et des coûts d'installation.

Fonctionnement pratique : l'intégration de plusieurs étapes telles que l'isolement, la décharge et la vérification dans le fonctionnement automatisé d'une seule vanne simplifie le processus de fonctionnement.

Haute fiabilité : combinant la robustesse et la durabilité des vannes à bille avec la stabilité et la fiabilité des actionneurs électriques, il garantit un fonctionnement à long terme dans les applications critiques.

Domaines d'application typiques

Cette vanne est particulièrement adaptée aux applications nécessitant une isolation fréquente, une maintenance en ligne ou une manipulation de fluides dangereux.

Pétrole et gaz : Isolation des équipements dans les stations de coupure des pipelines, des zones d'usines de traitement, et isolation et déchargement des cylindres de réception et d'expédition des pigmenteurs.

Génie chimique et industrie pétrochimique : Isolation de l'entrée et de la sortie des réacteurs, réservoirs et pompes pour le maintien de la sécurité, l'échantillonnage et la maintenance des instruments.

Industrie électrique : isolation de sécurité de l'eau d'alimentation des chaudières, des systèmes d'échantillonnage de vapeur et des systèmes de dosage de produits chimiques.

Tout point d'isolement de processus nécessitant la réalisation d'automatisation et de verrouillage de sécurité.

Conclusion

Les vannes à boisseau sphérique à commande électrique DBB ne sont pas simplement un simple appareillage de commutation. Il s'agit d'une solution d'ingénierie haute performance intégrant l'isolation de sécurité, la surveillance en ligne et le contrôle automatique. Il rend les processus de sécurité importants efficaces et fiables grâce à la technologie d'automatisation et constitue un élément clé pour améliorer le niveau de sécurité intrinsèque et le degré d'automatisation dans les industries de transformation modernes.

Spécification de conception :
