Présentation du produit

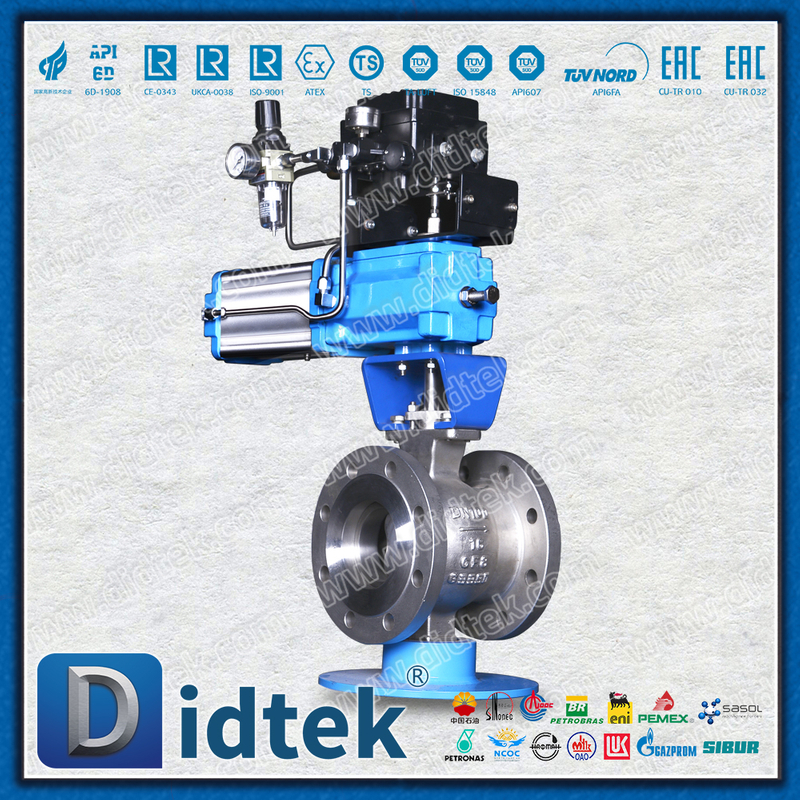

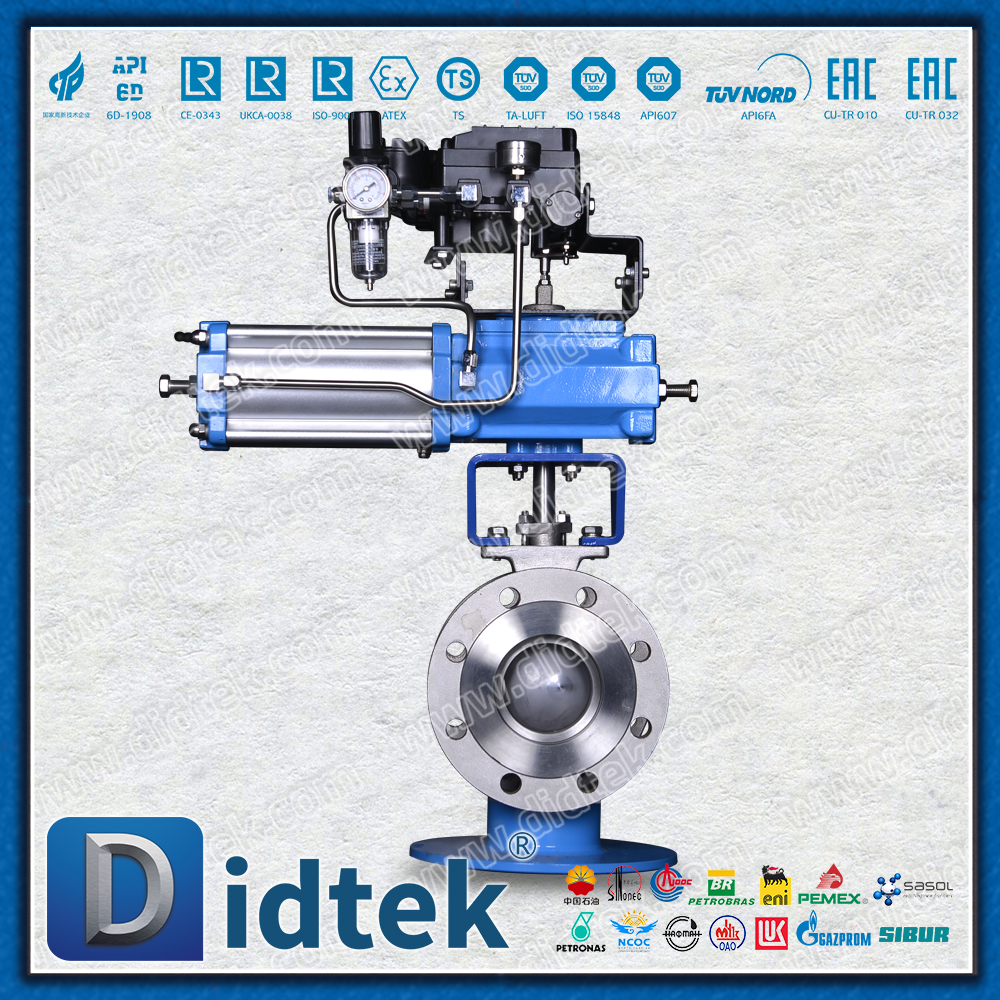

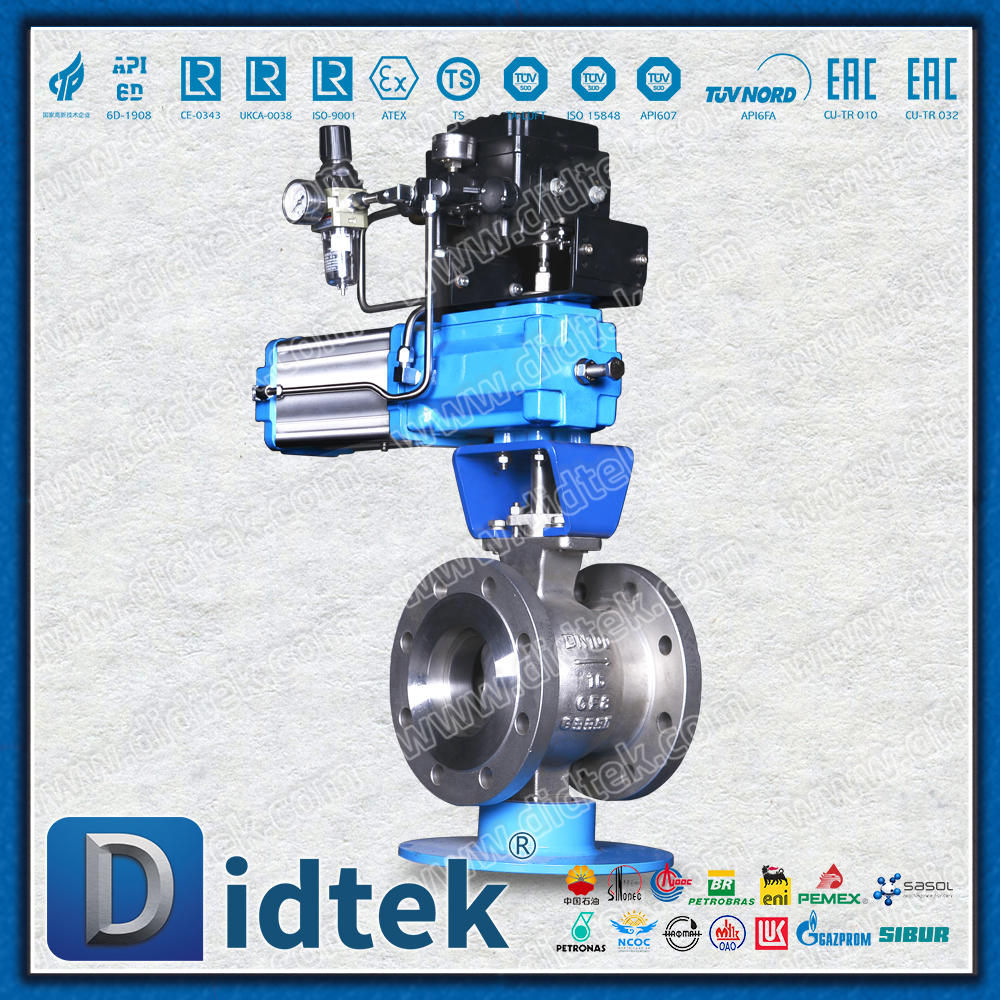

Le robinet à tournant sphérique pneumatique de type V à ouverture et fermeture rapides de type Ni55 à siège Ni60 est une vanne spéciale haute performance qui intègre une réponse rapide, une résistance à l'usure et à la corrosion et une régulation précise. Il adopte des paires d'étanchéité en alliage à base de nickel (siège de vanne Ni55 et bille Ni60) et une conception à bille coupée en forme de V, combinées à des actionneurs pneumatiques hautes performances, et est spécialement conçu pour un arrêt rapide et un contrôle de régulation précis dans des conditions de travail difficiles.
Spécifications techniques
| Catégorie de paramètre | spécification technique |
| Matériau du corps de vanne | WCB/CF8/CF8M/autres aciers alliés |
| Matériau sphérique | Alliage à base de nickel Ni60 (pulvérisation supersonique) |
| Matériau du siège de soupape | Alliage à base de nickel Ni55 |
| Pression nominale | Classe 150-600 (PN16 - PN100) |
| Plage de température | -29℃ à +550℃ |
| Méthodes de connexion | bride/soudure bout à bout/filetage |

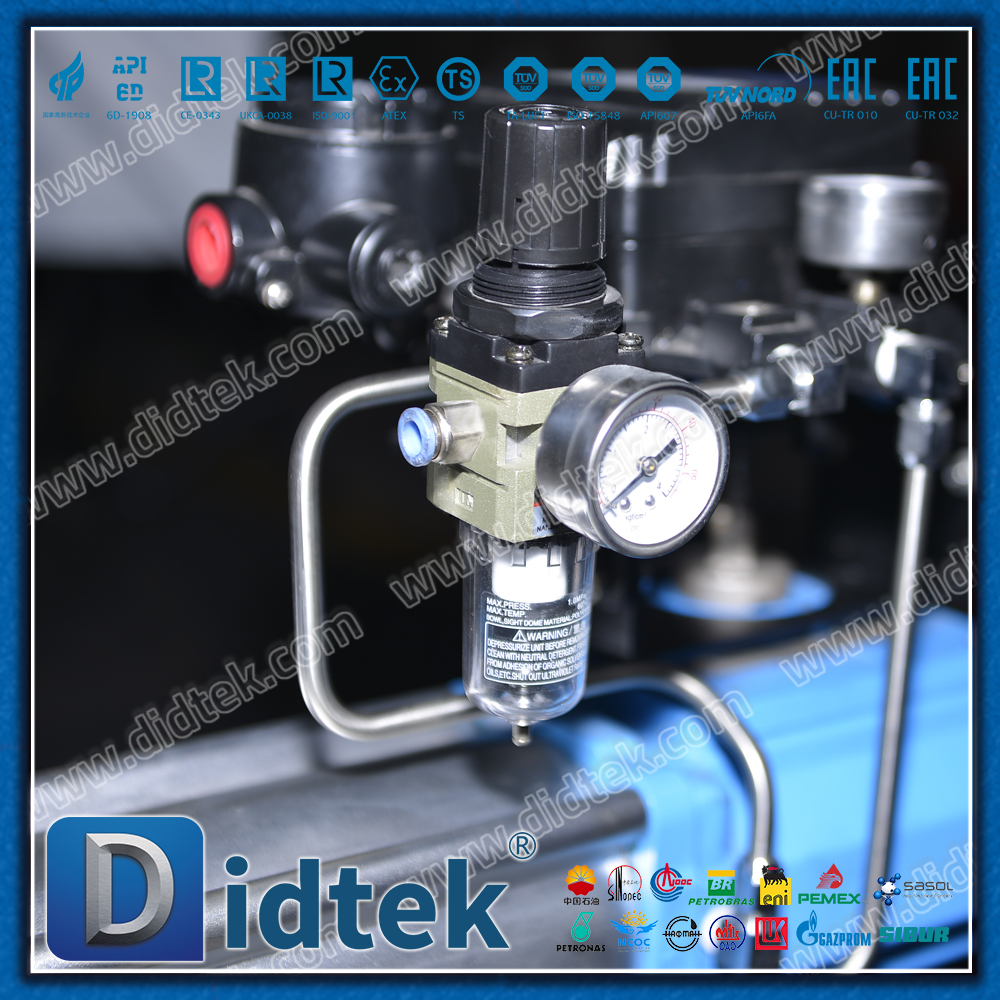

| Pression de la source d'air | 0,4-0,7 MPa |
| Temps d'action | 0,5 à 2 secondes (selon le calibre) |
| Caractéristiques du débit | pourcentage à peu près égal |
| Degré de protection | IP67 (standard)/IP68 (en option) |
Caractéristiques du produit
1. Système d'étanchéité en alliage à base de nickel
Combinaison ultra dure et résistante à l'usure
Sphère Ni60 : Dureté HRC 58-62, résistante à l'usure des particules
Siège de valve Ni55 : Dureté HRC 55-58, avec une excellente résistance aux chocs
Excellente résistance à la corrosion : il présente une meilleure résistance à la corrosion acide et alcaline que l’acier inoxydable.
Stabilité à haute température : maintient des propriétés mécaniques stables à une température élevée de 550 ℃

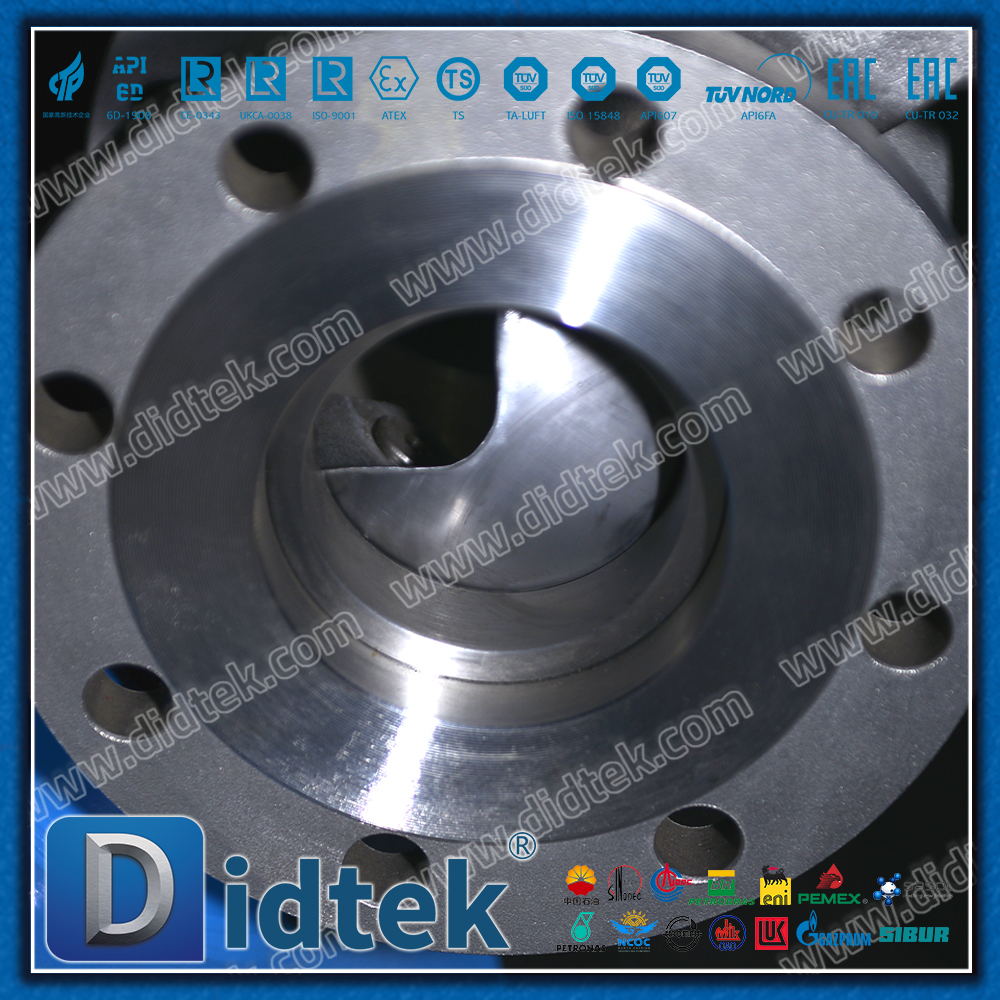

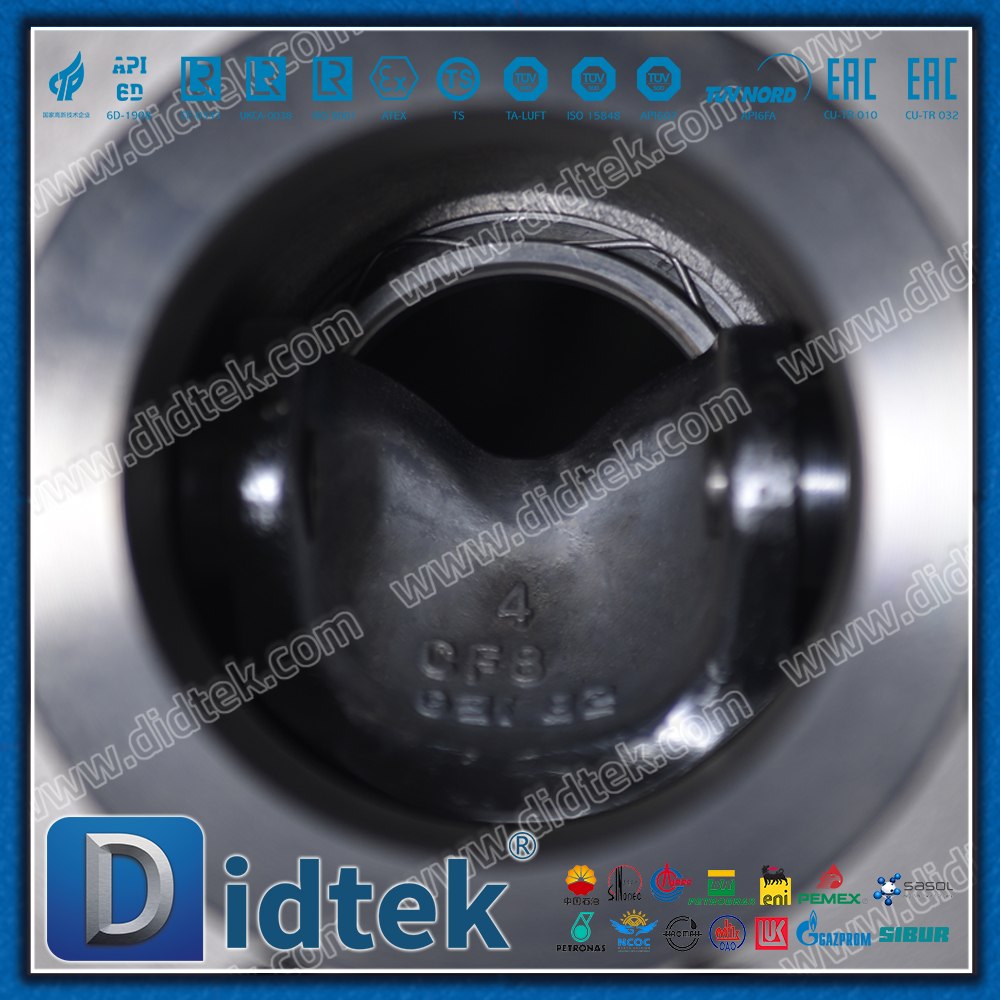

2. Caractéristiques de réglage de la sphère en forme de V
Contrôle précis du débit : la coupe en forme de V et le siège de valve forment une fenêtre de contrôle précis du débit
Rapport de régulation élevé : jusqu'à 100:1, répondant aux exigences de régulation de débit à large plage
Fonction de cisaillement : le bord en forme de V peut cisailler efficacement les supports fibreux
3. Système d'actionneur pneumatique rapide
Réponse à grande vitesse : le cylindre à course linéaire spécialement conçu permet une action rapide en 0,5 à 2 secondes
Double effet/simple effet : le type de sécurité contre les défauts à ressort de rappel est disponible en option
Positionnement précis : un positionneur en option est disponible pour obtenir un contrôle d'ouverture précis
4. Conception structurelle spécialisée
Conception anti-blocage : l'espace entre la bille et le siège de valve est optimisé pour éviter le blocage à haute température
Sécurité incendie : Conforme à la norme API 607. Un joint métallique est formé après la défaillance du joint souple
Tige de valve anti-éruption : tige de valve à structure en forme de T pour garantir sécurité et fiabilité sous pression.
Paramètres de base
Pression nominale : Classe 150-600 (PN16-100)
Plage de température : -29℃ à +550℃
Pression de la source d'air : 0,4-0,7 MPa
Degré de protection : IP67/IP68
Méthodes de connexion : Bride/soudage bout à bout/filetage
Champ d'application
Industrie pétrochimique : Transport de catalyseurs, contrôle des particules de polymères
Energie électrique : Transport de charbon pulvérisé, traitement des cendres volantes
Métallurgie et mines : Contrôle des pâtes, transport des poussières
Ingénierie de protection de l'environnement : Traitement des boues, contrôle des résidus de déchets
Résumé
Le robinet à tournant sphérique pneumatique de type V à ouverture et fermeture rapides de type Ni55, à siège Ni60, grâce à la combinaison parfaite de la technologie d'étanchéité en alliage à base de nickel, de la structure de régulation de type V et de l'exécution pneumatique à grande vitesse, offre aux utilisateurs industriels :
Super résistant à l'usure et à la corrosion : la durée de vie des paires d'étanchéité en alliage à base de nickel est augmentée de 3 à 5 fois
Contrôle rapide et précis : réponse au niveau de la milliseconde, régulation précise du débit
Large applicabilité : convient à toutes sortes de conditions de travail difficiles
Fiable et sûr : plusieurs conceptions de sécurité garantissent un fonctionnement stable à long terme
Ce produit est un choix idéal pour les milieux granulaires, le transport de boues et les processus industriels qui nécessitent un contrôle rapide et précis.
| Marque | DIDTEK |
| Structure | Balle |
| Matériau de la vanne | Didtek fournit de l'acier moulé, de l'acier inoxydable, des alliages spéciaux, du CI, du DI, etc. |
| Type de vanne | Didtek produit un robinet à tournant sphérique |
| Essai de vanne | Quantité 100% testée avant livraison |
| Garantie des vannes | 18 mois après expéditions et 12 mois après installation |
| Structure de la vanne | Robinet à tournant sphérique monté sur tunnion |
| Livraison par vanne | 15 à 30 jours |
| Échantillon de vanne | Échantillon disponible par Didtek Valve |
| Couleur de la vanne | Demande du client |
| Garniture de vanne | Boîtier en contreplaqué pour robinet à tournant sphérique |
| Quantité minimale de commande | 1 ensemble |
| Certificat de vanne | API6D/CE/ISO9001/ISO14001 |
| Lieu d'origine | Zhejiang, Chine (continentale) |
| Détails de livraison : | Expédié dans 15-30 jours après le paiement |
| Port | Shanghai ou Ningbo |
| Conditions de paiement | LC, D/A, D/P, T/T, Western Union |
