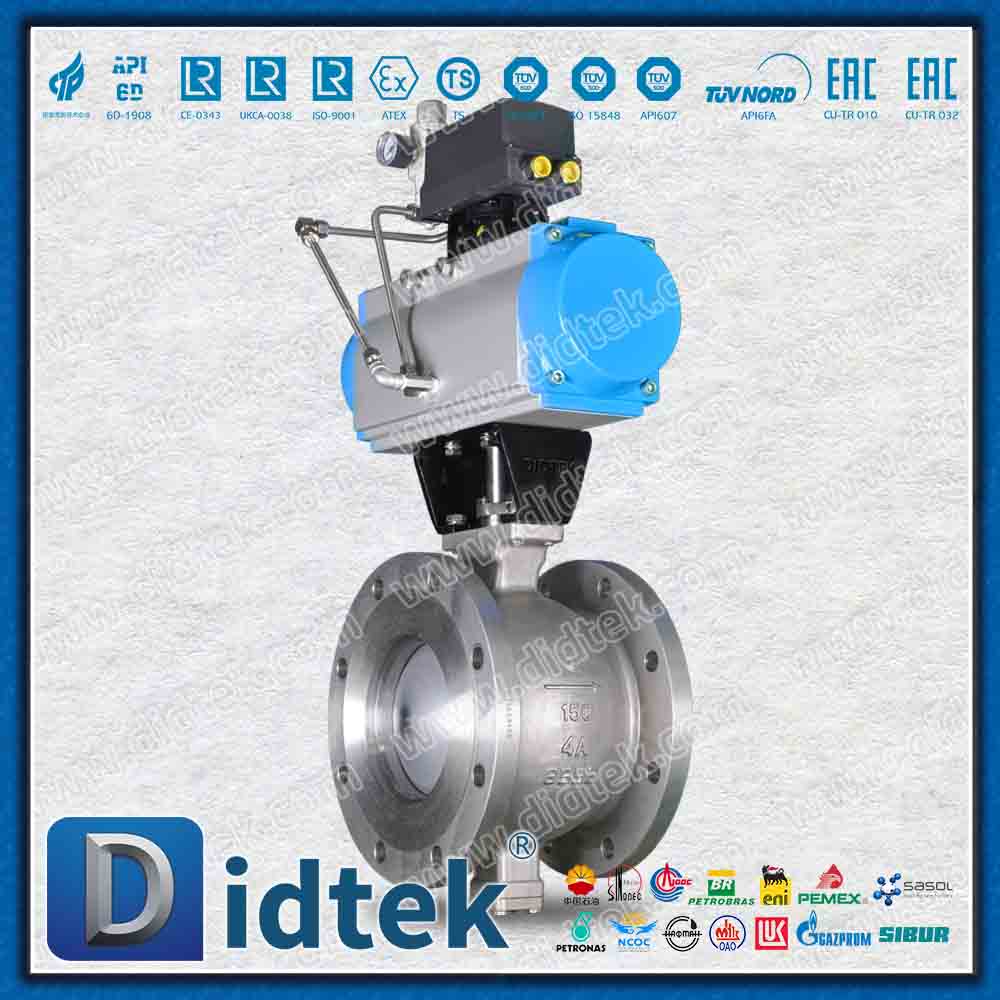

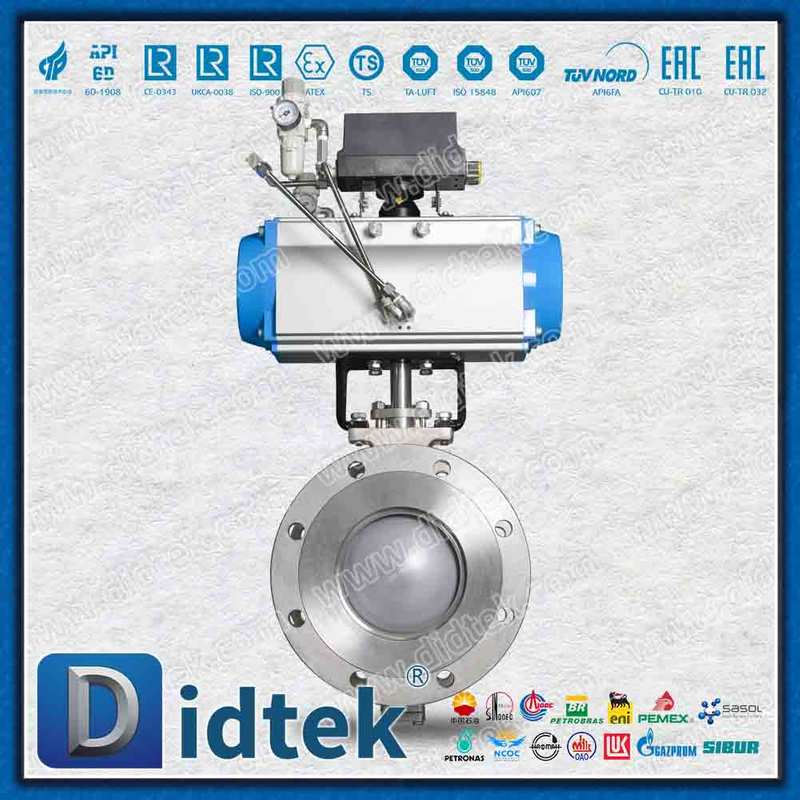

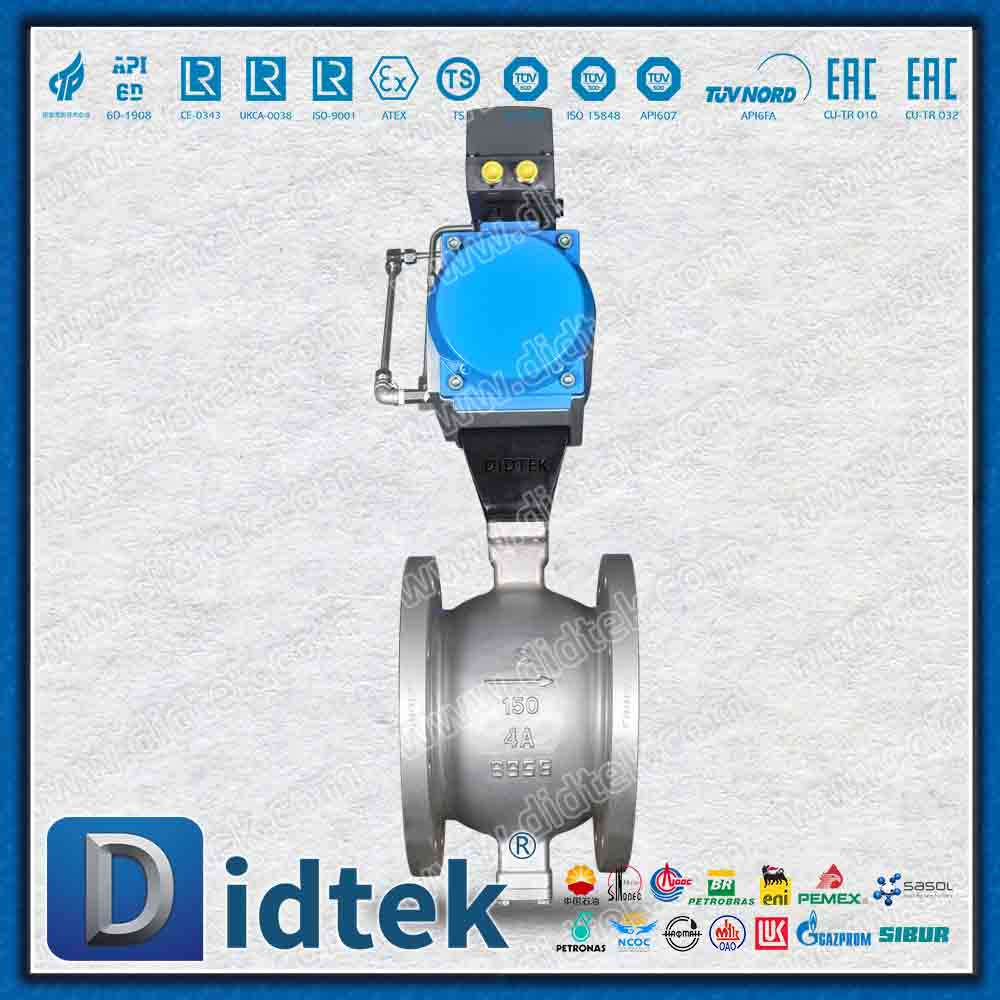

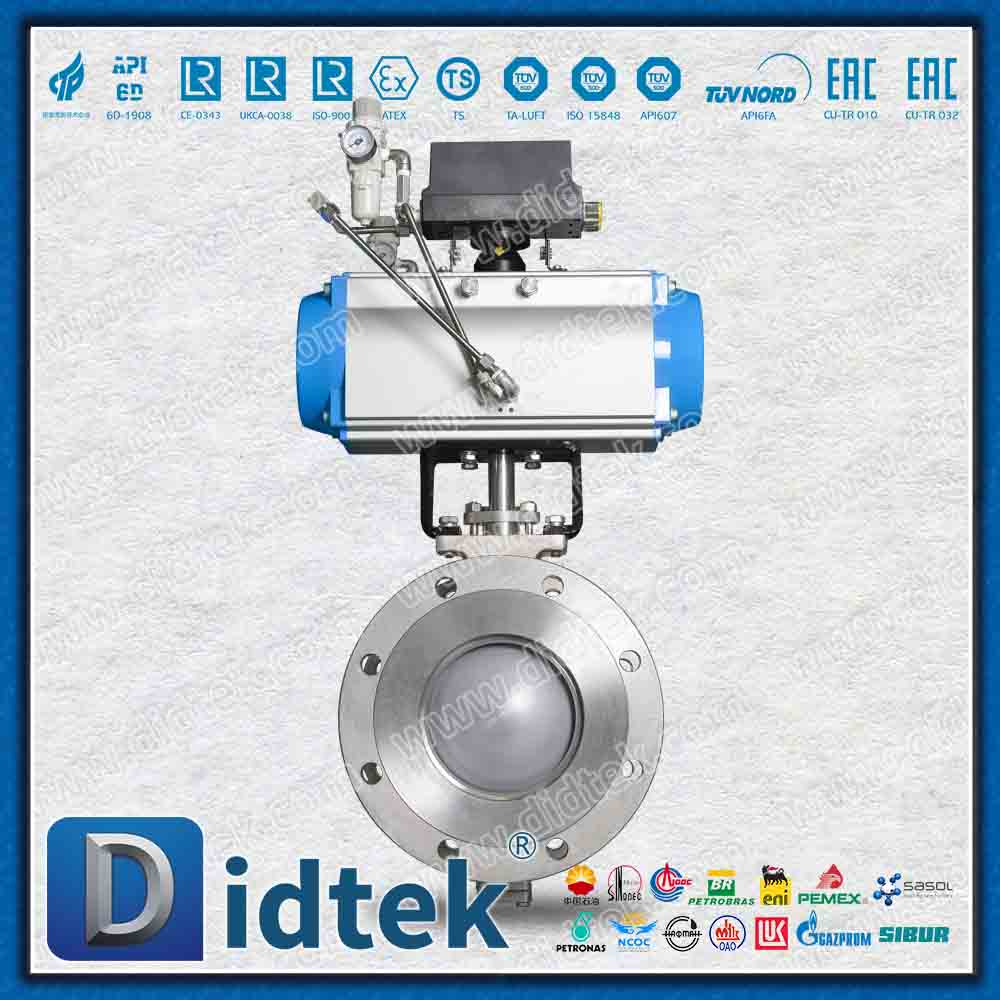

Robinet à tournant sphérique pneumatique duplex de port du segment V de l'alliage 4A

Présentation du produit

La vanne à boisseau sphérique pneumatique duplex en alliage de type 4A V est une vanne spéciale haut de gamme qui intègre une excellente résistance à la corrosion, une régulation et un contrôle précis et un fonctionnement automatisé. Fabriqué en alliage duplex ASTM A8904A (CD3MN/UNS J93370), combiné à des sphères sectorielles en forme de V et à des actionneurs pneumatiques hautes performances, il est spécialement conçu pour un contrôle précis du débit dans des conditions corrosives difficiles et constitue une solution idéale pour les industries chimique, marine et énergétique.

Spécifications techniques

Caractéristiques du produit

1. Performances exceptionnelles de l’alliage duplex 4A

Résistance ultime à la corrosion

Teneur élevée en chrome (24-26 %), en nickel (5-7 %) et en molybdène (2,5-3,5 %)

L'indice de résistance aux piqûres PREN est ≥ 38

Excellente résistance à la fissuration par corrosion sous contrainte

Résistance mécanique ultra élevée

Résistance à la traction ≥ 690 MPa

Limite d'élasticité ≥ 450 MPa

Dureté HB : 240-290

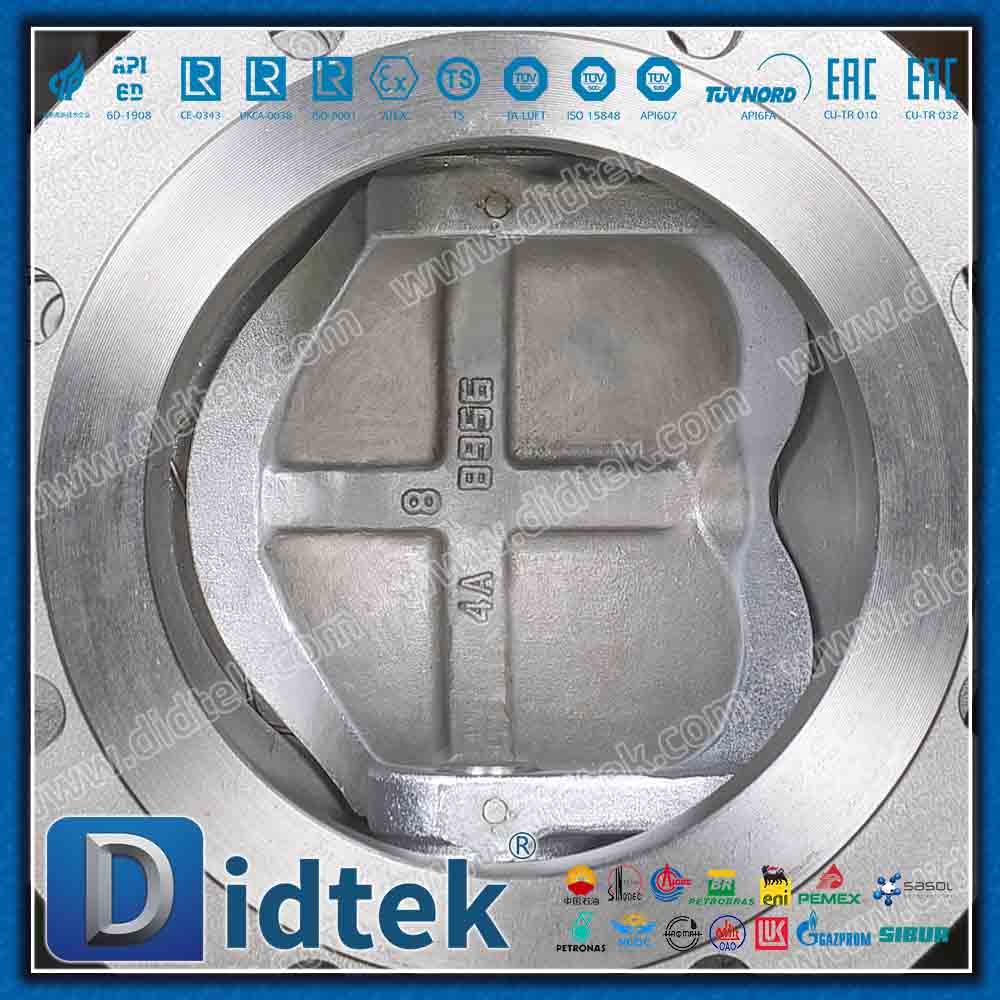

2. Ajustement précis des billes sectorielles en forme de V

Contrôle précis du débit

La coupe en forme de V fournit des caractéristiques précises de débit à pourcentage égal

Le rapport de régulation atteint 200:1, répondant aux exigences de contrôle à large plage

Précision du contrôle ±1 % FS

Capacité de cisaillement exceptionnelle

Le bord en forme de V cisaille efficacement les supports fibreux

Convient aux boues et aux milieux contenant des particules

3. Système d'actionneur pneumatique haute performance

Contrôle rapide et précis

Conception à ressort de rappel double effet/simple effet

Le temps de trajet complet est de 2 à 8 secondes (réglable)

Précision de positionnement : ±0,5°

Intégration intelligente des accessoires

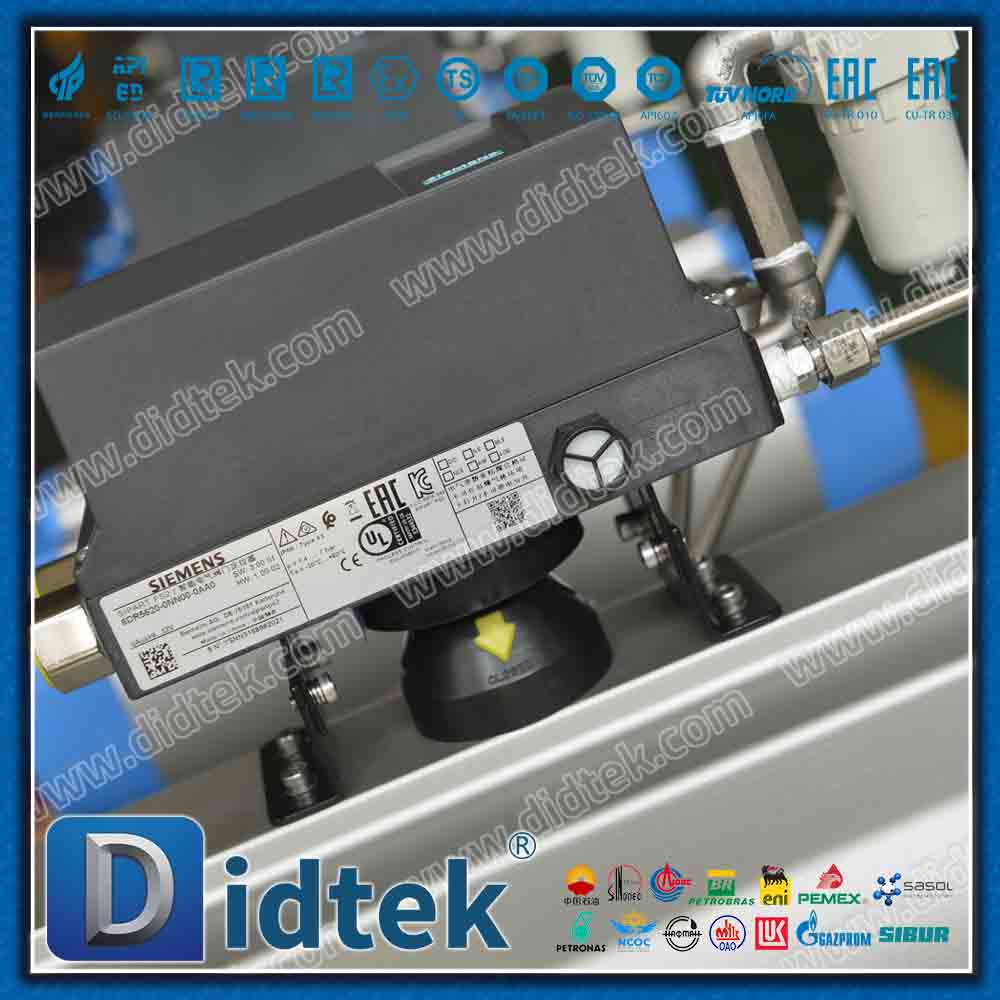

Localisateur (analogique/intelligent)

Fin de course

Électrovanne

Contrôleur de vitesse

4. Système d'étanchéité spécialisé

Conception d'étanchéité bidirectionnelle

Le siège de valve à ressort assure une étanchéité bidirectionnelle

Un joint métallique/un joint souple est disponible

Sécurité incendie

Conforme à la norme API607

Après la défaillance du joint souple, un joint métal sur métal est formé

5. Améliorer la conception structurelle

Conception anti-cavitation : l'angle optimisé en forme de V réduit efficacement le risque de cavitation

Fonctionnement silencieux : conception spéciale de réduction de tension à plusieurs étages

Structure anti-colmatage : La sphère en forme de V a une fonction autonettoyante

Champ d'application

1. Processus chimique

Régulation des milieux acides forts et alcalins forts

Contrôle de processus contenant des ions chlorure

Milieu corrosif à haute température

2. Pétrole et gaz

Contrôle des champs de pétrole et de gaz acides

Système d'injection d'eau et d'agents chimiques

Contrôle de pression pour le transport de pétrole et de gaz

3. Génie maritime

Système de refroidissement à l'eau de mer

Appareil de dessalement d'eau de mer

Système de processus de plate-forme offshore

4. Une énergie respectueuse de l’environnement

Système de désulfuration des fumées

Contrôle du traitement des eaux usées

Système d'injection chimique

Résumé

Le robinet à tournant sphérique pneumatique duplex en alliage de type 4A V, grâce à la combinaison parfaite de matériaux résistants à la corrosion de première qualité, de performances de régulation précises et de contrôle pneumatique fiable, offre aux utilisateurs industriels :

Résistance ultime à la corrosion : la durée de vie est augmentée de 5 à 8 fois dans des environnements corrosifs difficiles

Contrôle précis du débit : la sphère en forme de V permet une régulation précise du pourcentage égal

Réponse automatique rapide : l'exécution pneumatique garantit une régulation et un contrôle rapides et précis

Longue durée de vie : conçu pour 20 ans, avec le coût de maintenance le plus bas

Ce produit est un choix idéal pour les applications de contrôle précis des milieux corrosifs. Avec ses performances exceptionnelles et sa qualité fiable, il constitue une solution parfaite pour le contrôle des processus industriels modernes.
