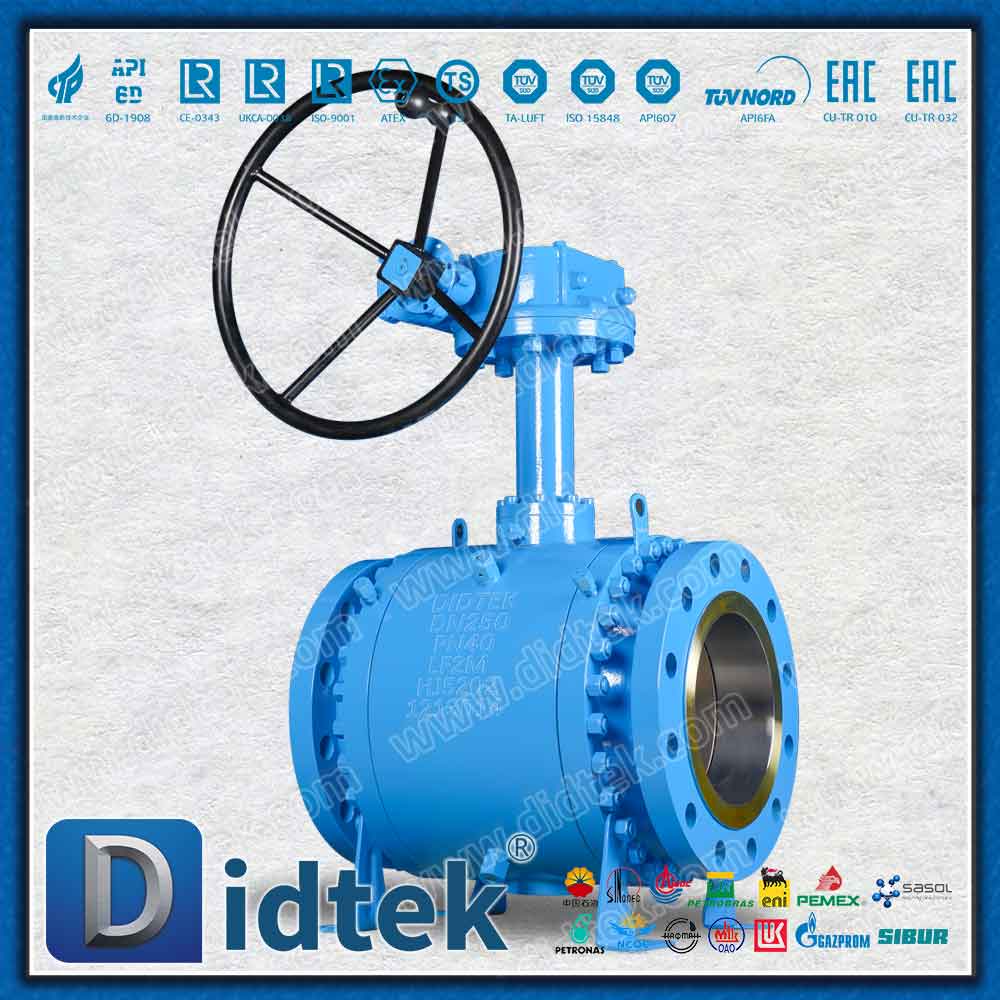

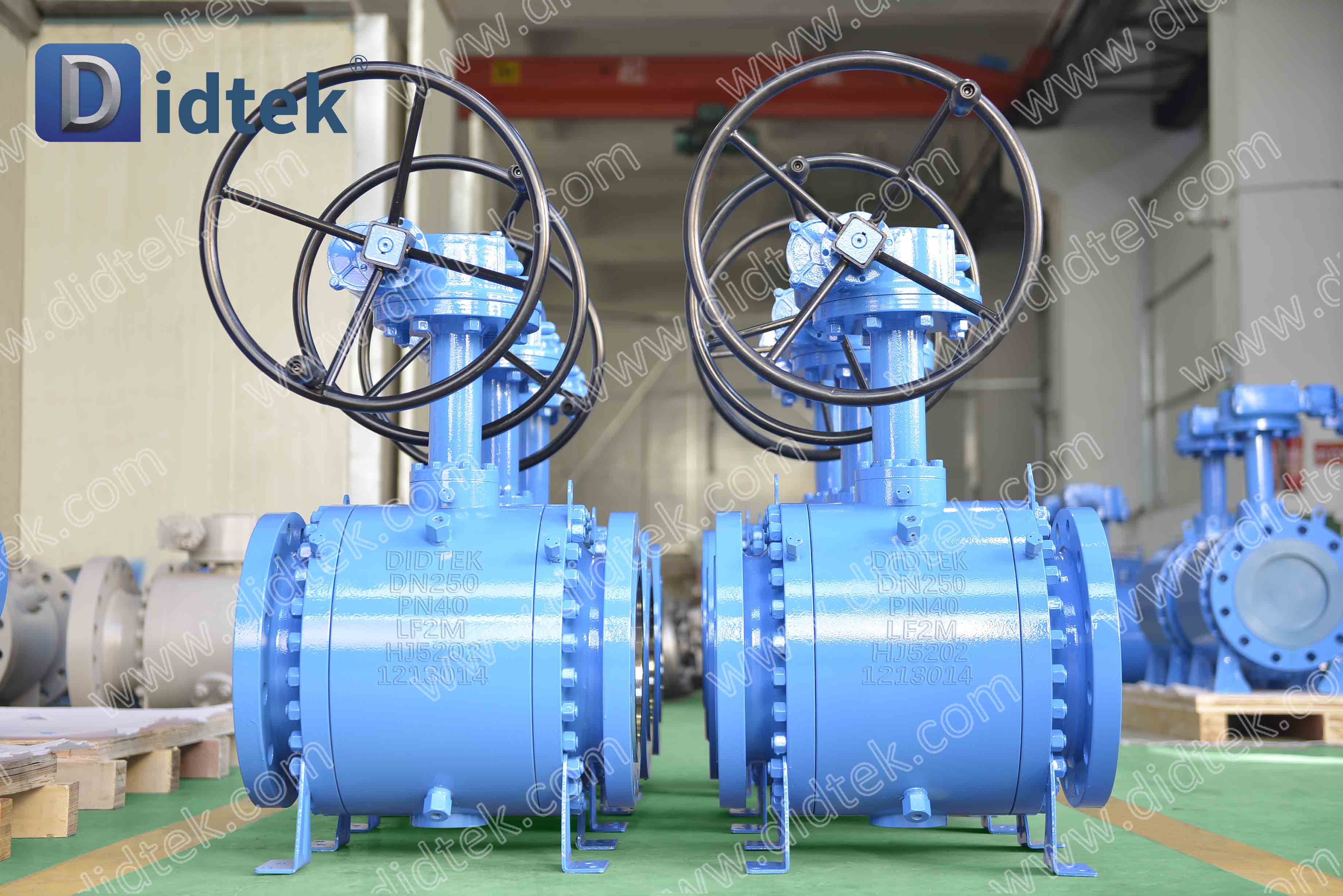

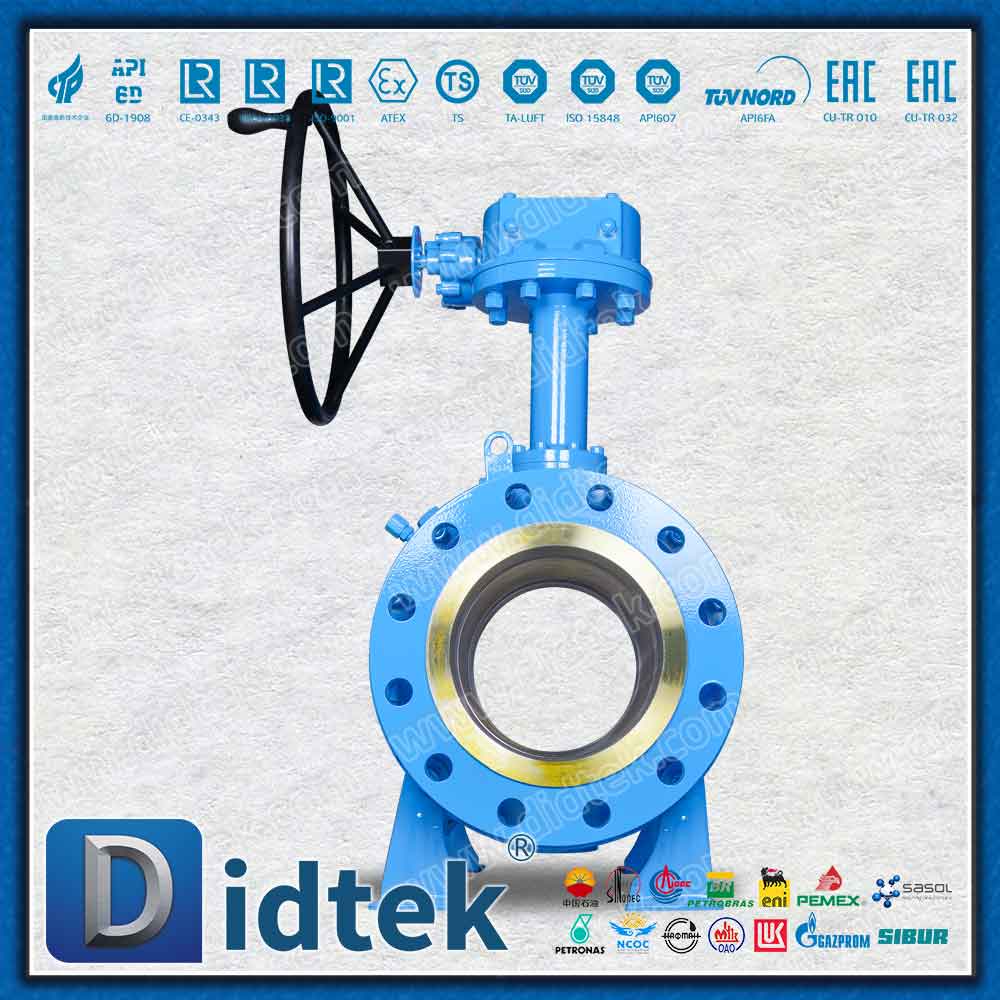

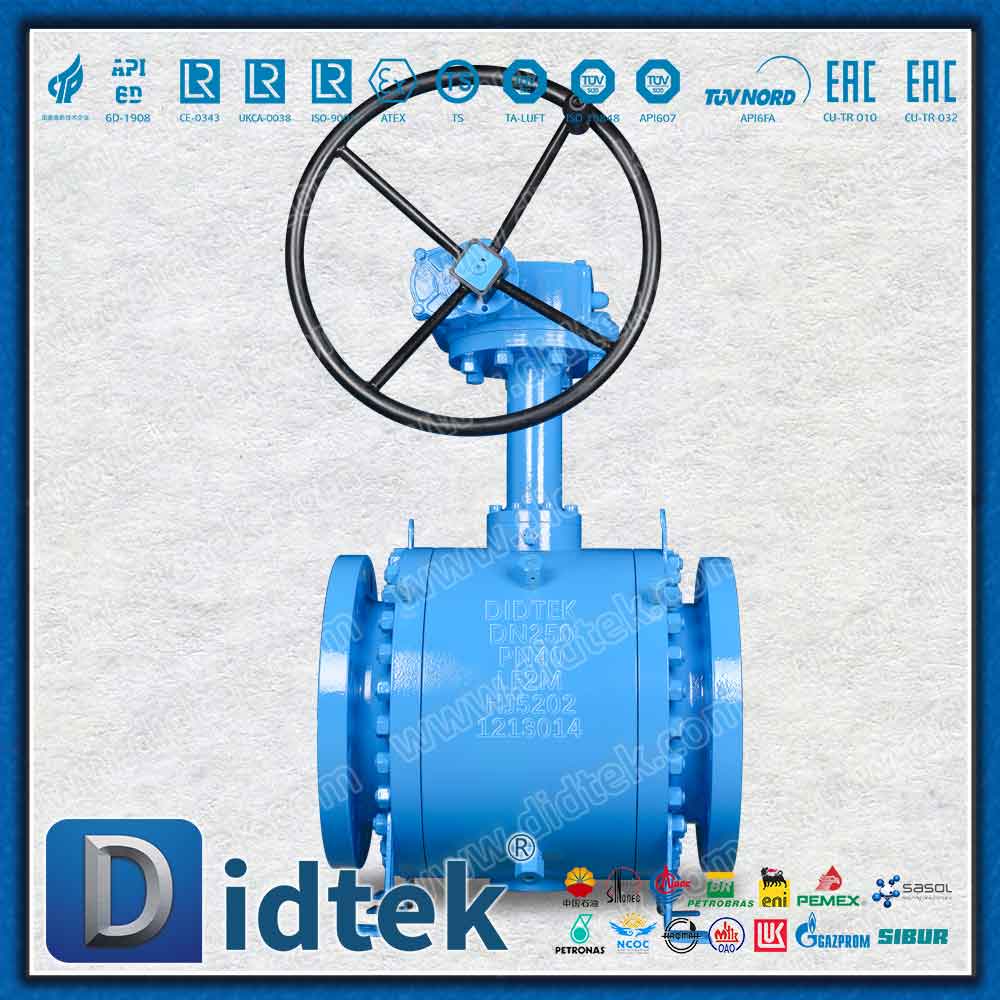

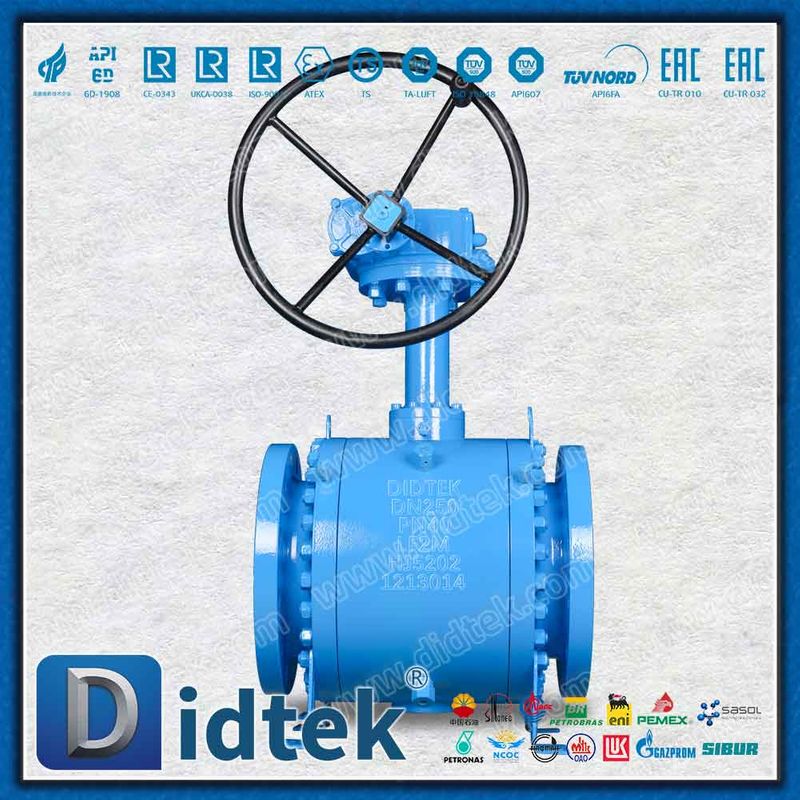

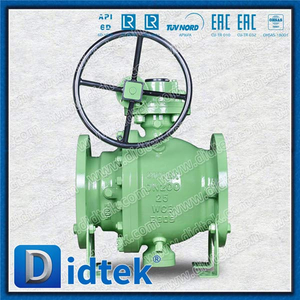

Soupape à billes TRUNNION ALLIAT ALLIA
Normes applicables:
conception de la vanne à billes selon API6D, BS5351, ASME B16.34
face à face ASME B16.10, AP6D
End Fanges ASME B16.5 / ASME B16.47
Ends soudés à bout ASME B16.25
Fire Safety API607, API6A Ends
Inspection and TEST API 598, API6D
MATÉRIEL: LF2M
TAILLE Plage: 2 '~ 48 '
Évaluation de pression: ASME CL, 150, 300, 600
Design Description:
- Structure: 2 pièces ou 3 pièces Corps
- Mécanisme de scellage d'arrêt élevé et faible opération de couple
- Bloc et fonction de saignement
- Soulagement de la pression de l'auto-clôture
- Conception sécurisée de feu
- Construction de la tige d'épreuve
- Conception anti-statique
- Dispositif de verrouillage (pour le fonctionnement de la poignée de levier)
- Montage de l'actionneur ISO 5211

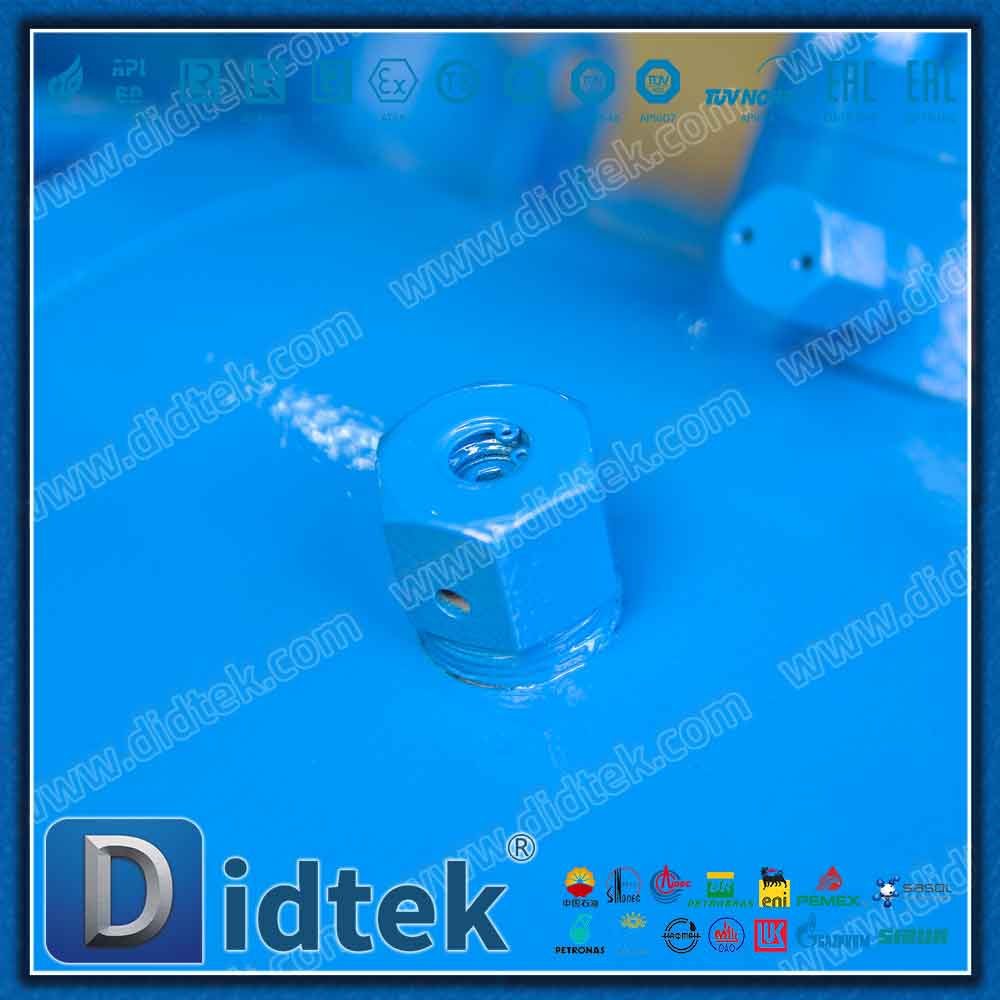

- Injection de graisse d'urgence (option)
- La conception PN peut être disponible
| Marque | Ditek |
| Structure | Balle |
| Matériau de soupape | Diditek fournit en acier coulé, en acier inoxydable, alliage spécial, CI, DI etc |
| Type de soupape | Didek produit une valve à billes |
| Test de valve | 100% de quantité testée avant la livraison |
| Garantie de valve | 18 mois après les expéditions et 12 mois après l'installation |
| Structure de soupape | Vanne à billes montée sur tunion |
| Livraison de valve | 15 - 30 jours |
| Échantillon | Échantillon disponible par Didek Valve |
| Couleur de soupape | Demande du client |
| Emballage de soupape | Étui en contreplaqué pour la valve à billes |
| MOQ | 1 set |
| Certificat de soupape | API6D / CE / ISO9001 / ISO14001 |
| Lieu d'origine | Zhejiang, Chine (continentale) |
| Détail de livraison: | Expédié dans 15-30 jours après le paiement |
| Port | Shanghai ou Ningbo |
| Conditions de paiement | L / C, D / A, D / P, T / T, Western Union |
Application et fonction:
La valve à billes de trunnion forgée de Didek convient à résoudre les conditions de service difficiles souvent présentes dans l'industrie industrielle et du pétrole. Ces soupapes sont recommandées pour une fermeture serrée en applications à haute pression et fluides ardues.
La vanne à billes trunnion forgée de Didek a conçu les soupapes à billes montées sur la trunnion à entrée latérale pour assurer la scellage bidirectionnel de la valve avec deux sièges flottants indépendants. La conception de ces sièges minimise le couple nécessaire pour faire fonctionner la valve sans perdre la puissance d'étanchéité. Cette puissance est assurée par une pression différentielle nulle à la pression maximale nominale de la valve. De plus, ces vannes réparables sont fabriquées pour sceller les deux sièges en même temps et pour permettre le saignement de la pression de cavité piégée (DBB) avec la balle en position fermée. La fonction DBB permet de vérifier que les sièges sont correctement scellés.
