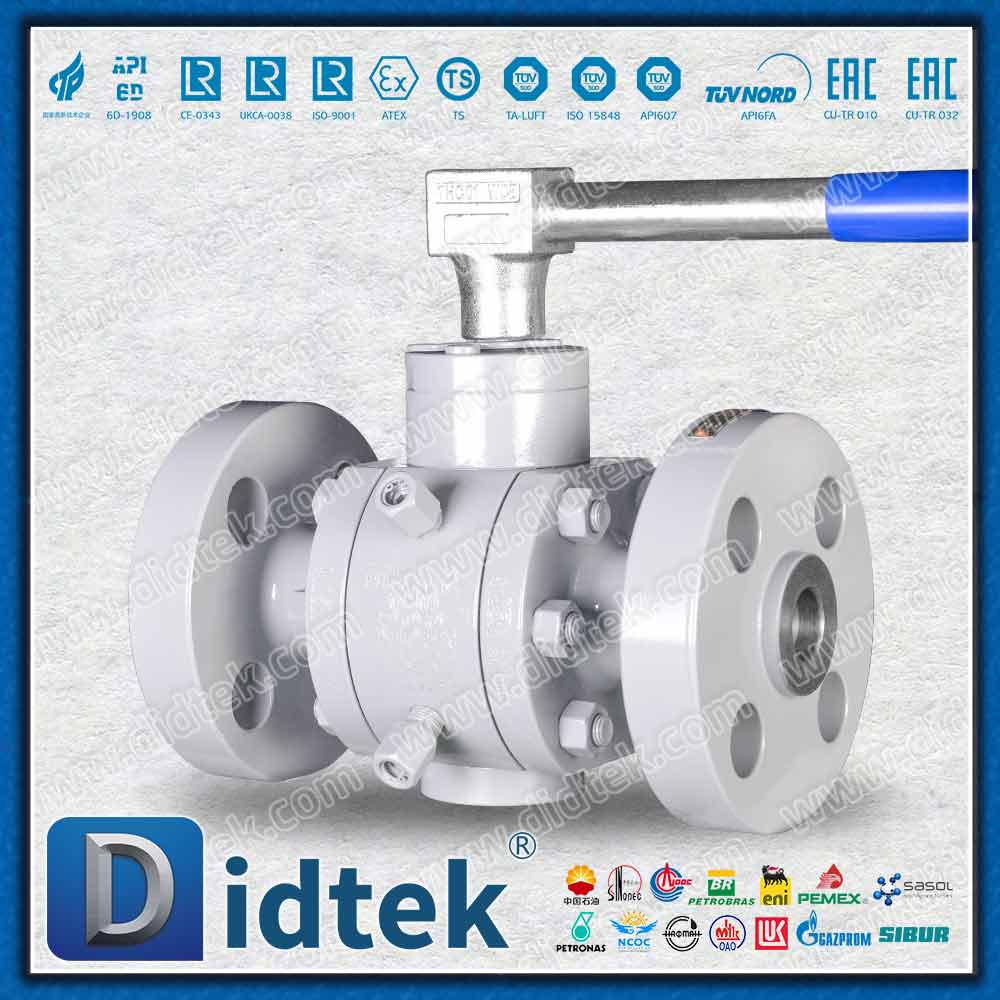

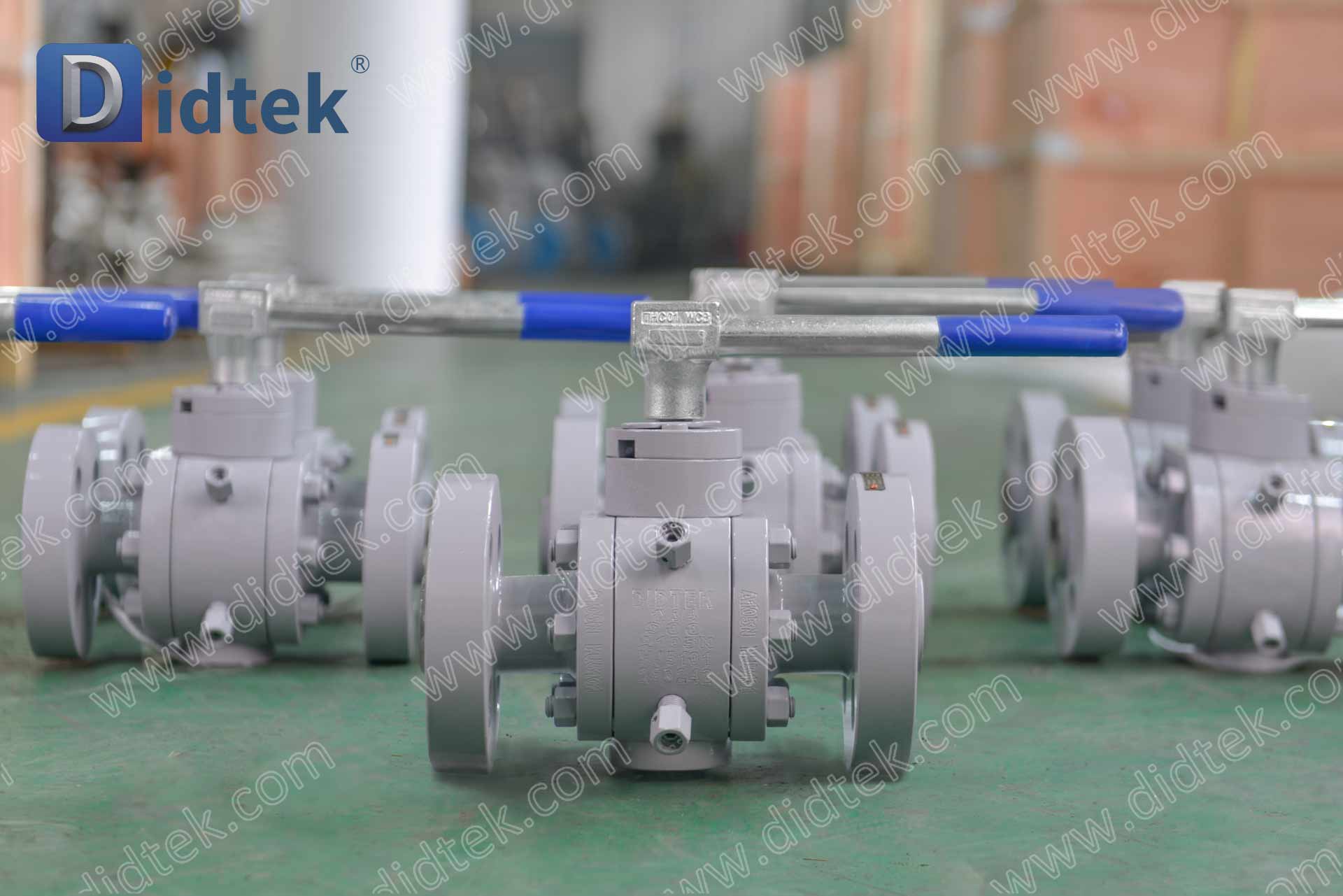

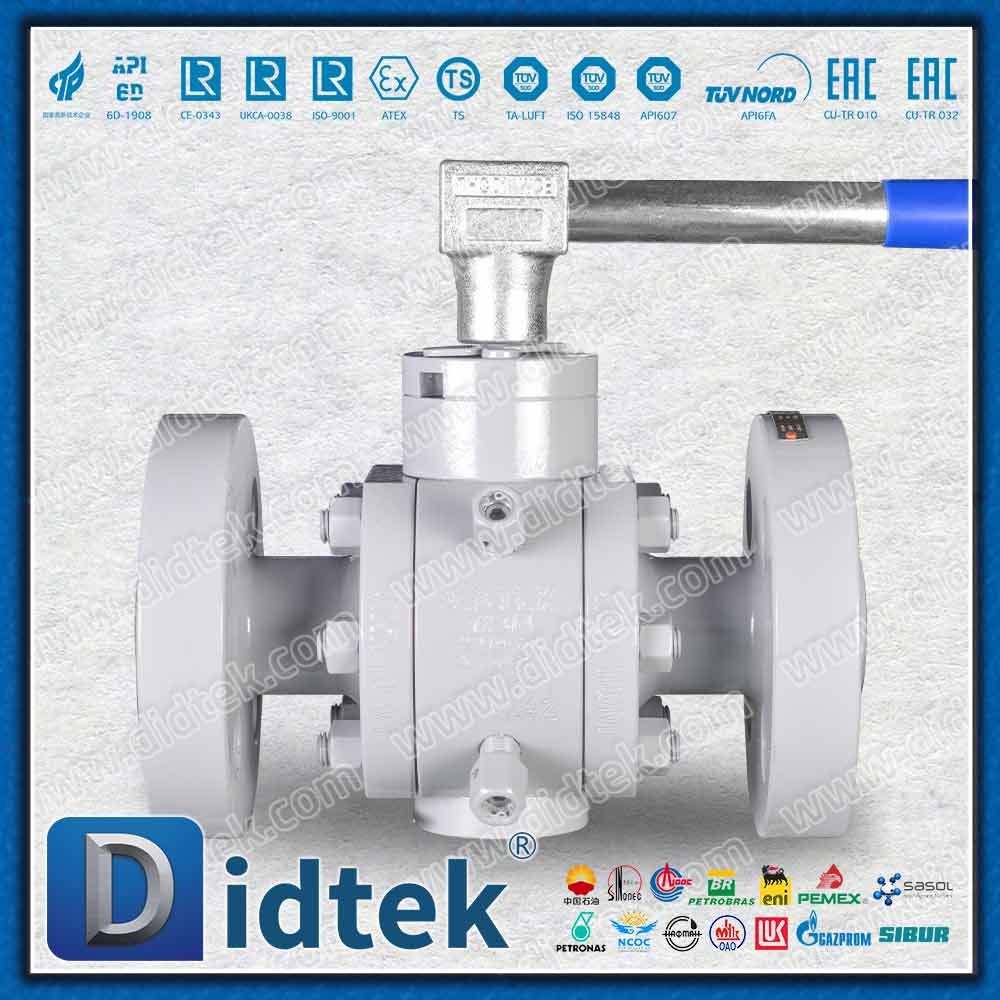

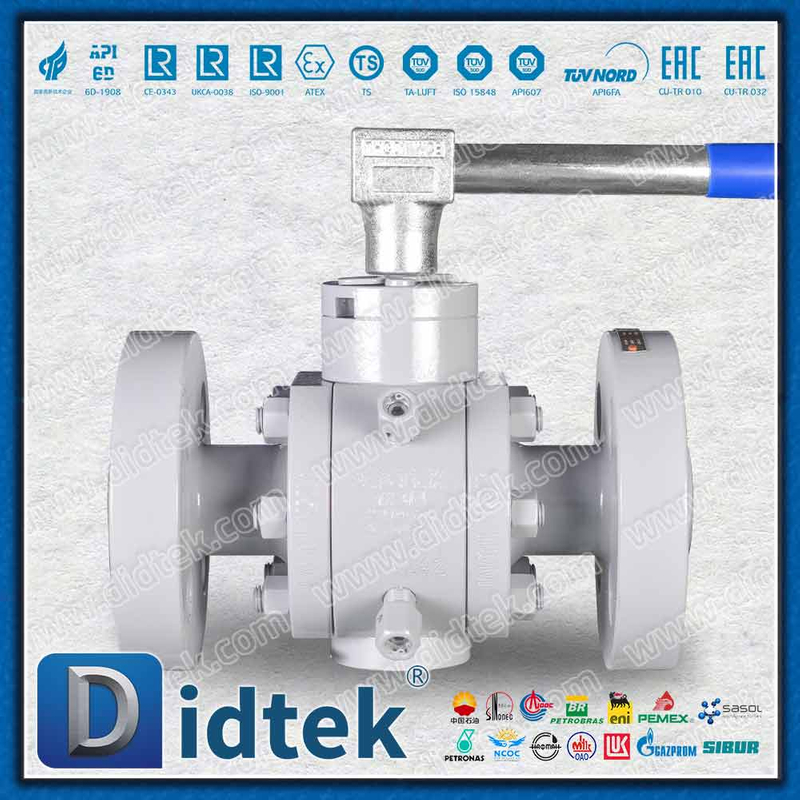

Robinet à tournant sphérique à tourillon à poignée à trois voies haute pression de petit alésage

Description de la conception

• Conception de tourillon fixe de petite taille : contrairement aux vannes flottantes qui peuvent se bloquer sous haute pression, le support de tourillon assure une rotation fluide de la poignée et des performances d'étanchéité constantes.

• Intégrité forgée à haute pression : fabriqué à partir de pièces forgées solides (ASTM A105N ou F316) pour résister à des cycles de pression extrêmes sans risque de porosité ou de défaillance structurelle.

• Modèles de débit polyvalents (ports L & T) :

  Port L : utilisé pour une dérivation de flux à 90 ° entre deux ports.

  Port en T : permet le mélange, la division du débit ou la connexion des trois ports.

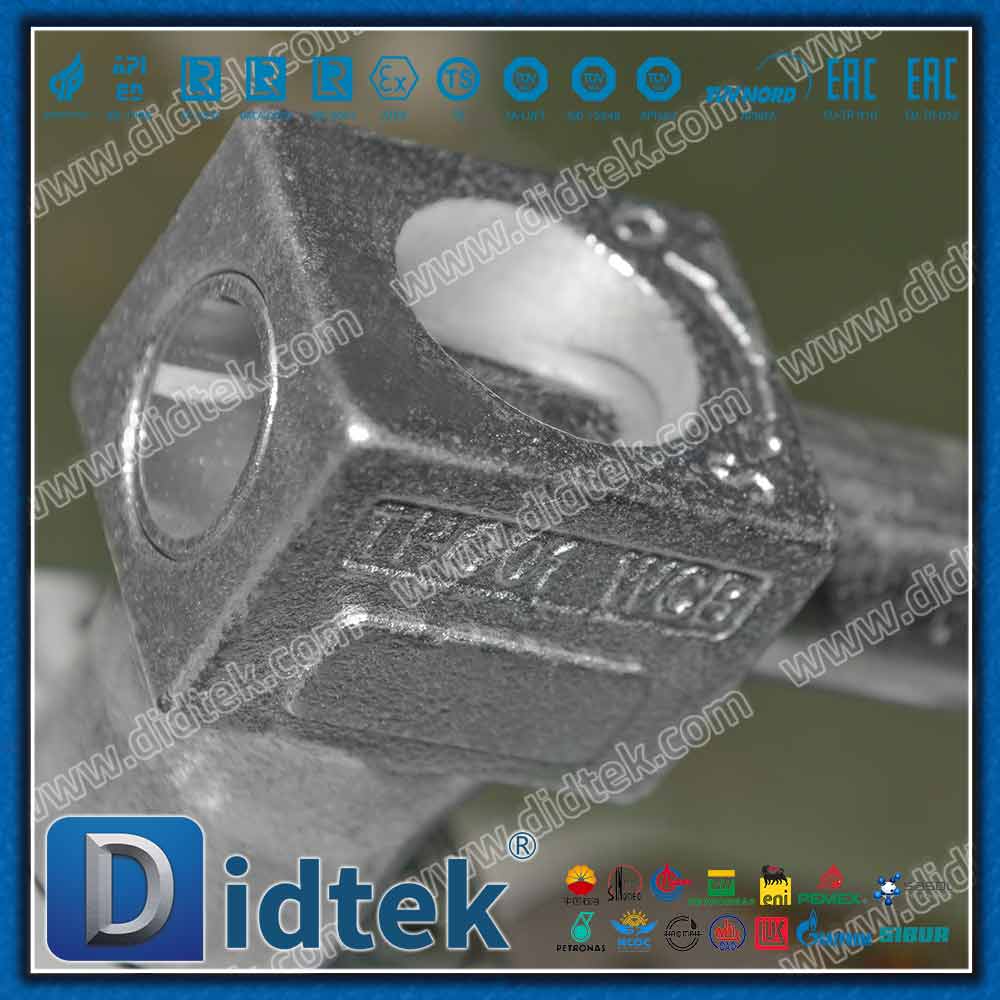

• Poignée compacte haute pression : poignée robuste de conception ergonomique avec une option de dispositif de verrouillage pour empêcher tout fonctionnement accidentel dans les systèmes critiques.

• PEEK ou étanchéité métallique : les sièges PEEK haute performance offrent une excellente résistance au « flux froid » à des pressions allant jusqu'à 15 000 psi.

Les robinets à tournant sphérique à tourillon à poignée à trois voies haute pression de petit diamètre sont largement utilisés dans les environnements exigeants en raison de leurs propriétés matérielles supérieures :

• Unités de commande hydraulique (HCU) : commutation du débit entre différents circuits hydrauliques.

• Skids d’injection de produits chimiques : détournent les produits chimiques du stockage vers les points d’injection.

• Échantillonnage de gaz naturel : déviation du port L haute pression pour l'analyse de la qualité du gaz.

• Instrumentation de raffinerie :  isolation et dérivation pour les transmetteurs haute pression.
