Vanne à soupape coudée Monel K500 : applications de service d'acide fluorhydrique

Les unités d’alkylation de l’acide fluorhydrique (HF) représentent l’un des environnements les plus impitoyables du secteur pétrolier et gazier en aval. La défaillance d’une vanne va ici au-delà d’une perturbation opérationnelle. Cela crée un risque critique pour la sécurité et l’environnement. Les raffineries traitent quotidiennement des substances hautement volatiles. Cependant, l’acide HF exige des protocoles de sécurité totalement différents en raison de son extrême toxicité et de ses propriétés corrosives agressives.

La normalisation d’une métallurgie correcte et d’une géométrie précise des vannes constitue votre principale défense contre les fuites catastrophiques. Les ingénieurs de procédés doivent éliminer les profils de corrosion imprévisibles. Vous ne pouvez pas compter sur des composants standard en acier au carbone. Ils se dégradent simplement trop rapidement dans des conditions de fluide dynamique.

Ce guide évalue la viabilité technique spécifique, les avantages métallurgiques et les critères d'approvisionnement stricts pour l'utilisation d'une vanne à soupape d'angle Monel K500 dans les applications de service HF à haut risque. Vous apprendrez à sélectionner correctement les composants internes dynamiques. Nous explorerons la conformité des tests rigoureux. Enfin, vous découvrirez des méthodes pratiques pour atténuer les risques graves d’installation et de déploiement.

Points clés à retenir

• Suprématie métallurgique : Monel K500 offre une limite d'élasticité et une résistance au grippage supérieures à celles du Monel 400, prolongeant spécifiquement le cycle de vie des composants de vannes dynamiques.

• Efficacité de conception : la configuration du globe angulaire élimine le besoin d'un coude de tuyau supplémentaire, réduisant ainsi la chute de pression et minimisant les chemins de fuite potentiels dans les configurations de tuyauterie complexes.

• Exigences de conformité strictes : l'approvisionnement doit être strictement conforme aux normes d'ingénierie API et aux approbations spécifiques des concédants de licence (par exemple, UOP, Phillips), appuyées par des tests non destructifs (CND) rigoureux.

Le défi technique de l’alkylation acide HF

La manipulation de l’acide HF anhydre et aqueux exige une extrême prudence technique. Les opérateurs doivent constamment atténuer les profils de corrosion graves et imprévisibles. Les aciers au carbone standard développent initialement une couche protectrice de fluorure. Cette échelle empêche théoriquement une perte supplémentaire de métal. Cependant, une vitesse élevée du fluide enlève facilement cette couche fragile. Les turbulences endommagent également la barrière protectrice. Ce décapage continu conduit à une dégradation rapide du métal. Les ingénieurs appellent ce phénomène la corrosion accélérée.

Les unités d'alkylation subissent des changements de pression fréquents. La dynamique des fluides change constamment pendant les opérations normales. Ces déplacements créent des contraintes mécaniques sur tous les composants de la tuyauterie. Les matériaux standards échouent sous ces pressions combinées. Vous devez anticiper les modes de défaillance exacts. L’ingénierie préventive nécessite de comprendre comment l’acide attaque le métal à un niveau microscopique.

Nous devons prévenir trois principaux mécanismes de défaillance :

1. Micropiqûres et corrosion intergranulaire : la teneur en eau traces introduit des phases acides aqueuses. Les fluctuations de température accélèrent l'attaque chimique. Cela provoque des piqûres localisées. L’intégrité structurelle chute rapidement.

2. Émissions fugitives : la dégradation des garnitures de tige se produit fréquemment dans les conceptions de qualité inférieure. Cela conduit à des rejets atmosphériques mortels de HF. Les nuages ​​de vapeurs toxiques présentent d’immenses dangers pour le personnel de l’usine.

3. Grippage mécanique : le fonctionnement à cycle élevé use les filetages et les tiges. Les pièces métalliques mobiles fusionnent. Cela empêche les opérateurs de fermer la vanne en cas d'urgence.

L’objectif final reste non négociable. Vous devez atteindre des performances vérifiables sans fuite. Des cycles de maintenance prévisibles garantissent une sécurité continue. Les installations doivent maintenir une conformité absolue avec les mandats stricts de sécurité des usines. Les agences environnementales surveillent étroitement ces unités. Toute violation déclenche des mesures réglementaires sévères.

Pourquoi le robinet à soupape d'angle Monel K500 convient à l'application

Les applications industrielles nécessitent des solutions métallurgiques spécifiques. Monel 400 sert de référence traditionnelle pour la résistance aux acides HF. Il gère exceptionnellement bien l’exposition statique. Cependant, les pièces internes dynamiques nécessitent des propriétés mécaniques supérieures. Ici, le Monel K500 devient absolument indispensable.

Comparez Monel 400 directement avec Monel K500. Le K500 subit un processus de durcissement par précipitation. Les fabricants ajoutent de l'aluminium et du titane à la base en nickel-cuivre. Ils soumettent ensuite l'alliage à des traitements thermiques contrôlés. Ce processus offre la même résistance à la corrosion de base. Pourtant, il offre une résistance à la traction et une dureté de surface nettement supérieures.

Les composants dynamiques exigent cette durabilité spécifique. L’utilisation d’une vanne à tige K500 évite le grippage destructeur. La tige durcie résiste à la déformation physique contre le matériau d'emballage comprimé. Cette dureté technique garantit l’intégrité du joint à long terme sous de lourdes charges mécaniques. Cela empêche la tige de se rayer. Les tiges rayées créent toujours des chemins de fuite microscopiques.

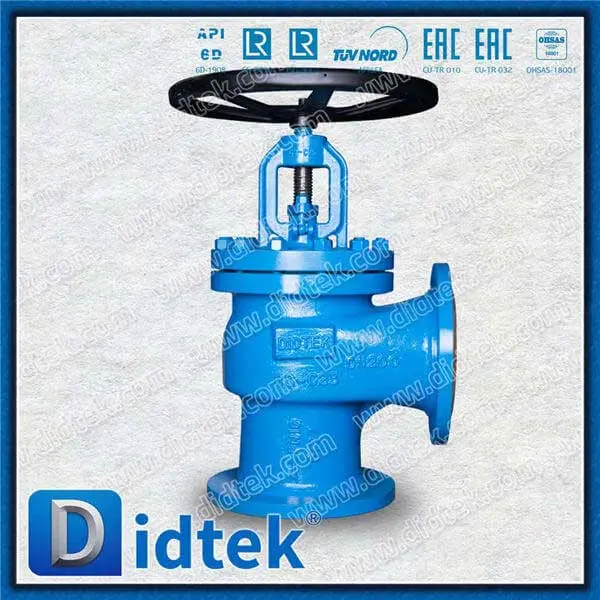

La conception géométrique offre également d’énormes avantages opérationnels. Une configuration de globe angulaire comporte une rotation interne de 90 degrés. Une vanne d'angle Monel agit comme un changement de direction fluide. Il sert simultanément de point de limitation précis. Le contrôle des flux devient hautement prévisible. La turbulence des fluides diminue considérablement par rapport aux conceptions de globes standard.

Cette conception réduit considérablement le besoin de joints soudés. Vous éliminez complètement les coudes de tuyaux séparés. Moins de soudures signifie moins de zones de défaillance potentielles. Les cordons de soudure provoquent naturellement une corrosion localisée. En retirant un coude, vous réduisez intrinsèquement la probabilité statistique de micro-fuites dans les collecteurs de tuyauterie HF denses.

Dimensions d'évaluation de base pour une vanne d'acide fluorhydrique HF

La spécification de l'équipement pour les unités acides nécessite des critères d'évaluation rigides. Vous ne pouvez pas vous fier aux spécifications industrielles générales. Les réalités des processus imposent des limites matérielles strictes.

Nous devons évaluer dans quels cas un robinet à soupape de haute qualité résistant à la corrosion devient obligatoire. Les flux HF primaires exigent une construction en Monel pur. Aucun matériel alternatif n’est autorisé ici. La concentration acide reste trop agressive.

Comparez cette règle stricte avec les applications de matériaux secondaires. Vous pouvez autoriser une vanne en bronze d'aluminium dans des zones très spécifiques. Ils s'adaptent occasionnellement aux conduites d'eau de refroidissement non HF. Ils fonctionnent également bien dans les systèmes auxiliaires à faible risque. Cependant, vous ne devez jamais les utiliser pour un service HF agressif direct. Ils n’ont pas la résistance chimique nécessaire aux flux acides primaires.

Les normes d’étanchéité nécessitent un examen minutieux. Évaluez strictement la compatibilité des matériaux d’emballage. Vous avez besoin de mélanges spécifiques de PTFE et de graphite. Ces mélanges doivent détenir une approbation formelle pour les demandes HF. Le graphite standard se décompose rapidement lorsqu'il est exposé à des vapeurs acides. Évaluez soigneusement la conception des capots. Les chapeaux boulonnés nécessitent des procédures de serrage spécifiques. Les capots soudés éliminent entièrement le chemin du joint. Si vous utilisez des joints, ils doivent être résistants aux acides.

Les critères de test et de validation distinguent les fournisseurs acceptables des fournisseurs dangereux. Exiger une preuve d’identification positive du matériel (PMI). Testez minutieusement toutes les pièces mouillées. N'acceptez pas uniquement les certificats papier. Les tests physiques vérifient la composition chimique réelle.

Exigez des validations de fuites secondaires. Les tests de fuite d’hélium s’avèrent cruciaux pour le contrôle des émissions fugitives. Les tests hydrostatiques à haute pression vérifient l’intégrité des limites de pression. Ces tests spécialisés doivent dépasser les exigences de base de l'API 598. Les tests d'eau standard ne garantissent pas la sécurité dans les applications de gaz toxiques.

Profil de comparaison des performances des alliages

Considérations de mise en œuvre et risques de déploiement

Obtenir la bonne conception ne résout que la moitié du problème. Le déploiement introduit des catégories de risques entièrement nouvelles. Les opérateurs doivent gérer l’intégrité de la chaîne d’approvisionnement et la précision de l’installation.

L’authenticité de la chaîne d’approvisionnement présente des risques énormes. Les alliages contrefaits inondent continuellement le marché mondial. Les matériaux de sous-spécifications présentent de graves dangers opérationnels. Les oligo-éléments présents dans le faux Monel accélèrent les pannes catastrophiques. Vous devez appliquer des audits stricts du Mill Test Report (MTR). Exiger une vérification métallurgique par un tiers indépendant. Des laboratoires de confiance doivent vérifier la composition de l'alliage avant de commencer l'assemblage.

L’intégrité de l’installation dicte le succès à long terme. Un serrage incorrect compromet immédiatement l’étanchéité du chapeau. Les techniciens doivent suivre des procédures de boulonnage strictes et documentées. Un couple inégal crée des espaces microscopiques. La vapeur HF s’échappe facilement par ces voies invisibles. Assurez-vous que vos équipes de maintenance utilisent exclusivement des outils calibrés.

L’introduction d’humidité crée des risques chimiques massifs. Les tests hydrostatiques laissent naturellement de l’eau résiduelle à l’intérieur du corps. Vous devez soigneusement sécher chaque composant avant le déploiement. Les normes industrielles imposent de purger la cavité interne. Utilisez de l’azote sec et chauffé pour ce processus. S'il reste de l'eau au démarrage, elle se mélange à l'acide anhydre. Ce mélange crée du HF aqueux très agressif. Une corrosion rapide et incontrôlée se produit immédiatement.

L’évaluation des réalités de la maintenance nécessite une perspective à long terme. Prévenir les temps d'arrêt imprévus et éviter les incidents de sécurité restent primordiaux. Des composants de haute qualité réduisent les cycles de remplacement de routine. Vous devez mettre en œuvre une maintenance prédictive robuste. Des inspections de routine garantissent que le matériel d’emballage reste intact. Cette approche proactive garantit la sécurité opérationnelle à long terme.

Logique de présélection : spécifier votre fabricant de vannes

Le choix d’un partenaire manufacturier nécessite un cadre d’évaluation objectif. Toutes les installations ne possèdent pas la capacité de produire des équipements critiques de service mortel. Vous devez filtrer rigoureusement les fournisseurs.

Les concédants de licence de processus dictent les règles d'ingénierie ultimes. Le fabricant que vous avez choisi détient-il des approbations actives ? Les principaux concédants de licence de technologie comme Phillips et UOP maintiennent des listes de fournisseurs strictes. Ils auditent de manière approfondie les installations de fabrication. Un fournisseur doit détenir ces approbations spécifiques. Sans eux, vous ne pouvez pas légalement déployer leurs produits dans des unités sous licence.

Les capacités de fabrication doivent correspondre aux exigences de documentation. Le fournisseur peut-il fournir une nomenclature complète (BOM) ? Ce document doit décrire chaque composant interne. La production doit respecter strictement les normes API 600 ou API 602. Les normes ASME B16.34 restent absolument non négociables. Les limites d’épaisseur des parois doivent respecter des marges de sécurité précises.

Les équipes d’approvisionnement doivent exécuter les prochaines étapes spécifiques. Demandez une proposition technique détaillée et spécifique au projet. Il doit inclure toutes les procédures de contrôles non destructifs (CND). Spécifiez clairement les origines du casting. Évitez les fonderies dépourvues d’antécédents de contrôle qualité rigoureux. Assurez-vous que le fournisseur offre des capacités de support localisées. Vous aurez besoin de leurs équipes d’ingénierie pour les audits post-installation. L’assistance sur site garantit une mise en service correcte.

Erreurs courantes à éviter lors de l'approvisionnement :

• Accepter des certificats de matériaux génériques au lieu de MTR stricts.

• Omission de spécifier Monel K500 pour le composant de tige mobile.

• Surveiller les exigences spécifiques du concédant de licence de processus pour les configurations de trim.

• Ignorer le protocole rigoureux de séchage à l'azote après les tests hydrostatiques en usine.

Conclusion

Assurer un contrôle fiable du débit dans les unités d’alkylation exige une discipline d’ingénierie rigoureuse. La sélection d’une appropriée vanne d’acide fluorhydrique est en fin de compte un exercice d’élimination sévère des risques. Vous ne pouvez pas faire de compromis sur la science des matériaux ou la conception géométrique.

Prenez ces mesures concrètes :

• Mandatez Monel K500 pour tous les composants internes dynamiques afin d'éviter le grippage mécanique.

• Utilisez la configuration du globe angulaire pour éliminer les soudures de tuyaux inutiles et réduire les chemins de fuite.

• Exigez le strict respect des normes de licence UOP ou Phillips pendant la phase de sélection du fournisseur.

• Mettez en œuvre des tests exhaustifs de fuite d’hélium et une vérification métallurgique indépendante avant la livraison sur site.

Privilégiez avant tout une traçabilité complète des matériaux. Assurez-vous que des protocoles de tests rigoureux régissent le processus de fabrication. Concentrez-vous uniquement sur la conception spécifique au processus. Évitez de prendre des décisions basées sur des facteurs à court terme. Une qualité sans compromis reste la seule voie vers la sécurité opérationnelle dans les applications HF.

FAQ

Q : Pourquoi utiliser du Monel K500 au lieu du Monel 400 pour les tiges de valve ?

R : Monel 400 offre une excellente résistance à la corrosion mais manque d’une dureté extrême. Monel K500 subit un durcissement par précipitation. Il offre une limite d’élasticité largement supérieure. Cette dureté élevée empêche le grippage mécanique sous charge dynamique. Il garantit que la tige ne se déforme pas contre le matériau de garniture lors d'opérations répétées.

Q : Quelles sont les principales normes des concédants de licence de processus pour une vanne d'acide fluorhydrique HF ?

R : UOP et Phillips dictent les principales normes d'ingénierie pour les unités HF à l'échelle mondiale. Ils publient des directives strictes concernant la métallurgie acceptable, la conception des garnitures et les tests spécialisés. Tout équipement utilisé dans ces unités agréées doit être muni des approbations formelles de ces organisations.

Q : Pouvons-nous remplacer une vanne en bronze d'aluminium dans le service d'acide HF ?

R : Non. Le bronze d’aluminium n’est généralement pas adapté au service HF agressif direct. Il ne peut pas résister à l’environnement extrêmement corrosif des flux de processus primaires. Le contact direct avec l'acide nécessite des alliages à haute teneur en nickel comme le Monel. Vous devez limiter le bronze d’aluminium aux conduites d’eau de refroidissement ou de services publics non HF.

Q : Quels tests spécifiques doivent être demandés avant la livraison ?

R : Vous devez demander une identification positive du matériau (PMI) sur toutes les pièces en contact avec le produit. Exigez des tests d’émissions fugitives d’hélium pour garantir l’intégrité du joint. Exiger une radiographie pour tous les moulages afin de détecter les défauts internes. Enfin, appliquez des protocoles spécifiques de purge à l’azote sec immédiatement après les tests hydrauliques.
