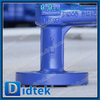

1.0619 Vanne à soupape coudée
Normes applicables :
Conception EN 13709
Face à face EN 558-1
Brides d'extrémité EN 1092-1
Extrémités à souder bout à bout EN 12627
Inspection et test EN 12266-1
Matériau : 1.0619
Plage de tailles : DN15~DN400
Pression nominale : PN16, PN25, PN40
Plage de température : -50°C~650°C
Description de la conception : -
Modèle d'angle
- Vis extérieure et York
- Chapeau boulonné et joint de pression
- Siège en stellite ou 13 % Cr
- Disponible avec opérateur à engrenages
- Extrémités à bride
- Extrémités soudées bout à bout
| Marque | DIDTEK |
| Structure | Globe angulaire |
| Matériau de la vanne | Didtek fournit de l'acier moulé, de l'acier inoxydable, des alliages spéciaux, du CI, du DI, etc. |
| Type de vanne | Didtek produit un robinet à soupape |
| Essai de vanne | Quantité 100% testée avant livraison |
| Garantie des vannes | 18 mois après expéditions et 12 mois après installation |
| Structure de la vanne | Vanne à soupape coudée |
| Livraison par vanne | 15 à 30 jours |
| Échantillon de vanne | Échantillon disponible par Didtek Valve |
| Couleur de la vanne | Demande du client |
| Garniture de vanne | Boîtier en contreplaqué pour robinet à soupape |
| Quantité minimale de commande | 1 ensemble |
| Certificat de vanne | API6D/CE/ISO9001/ISO14001 |
| Lieu d'origine | Zhejiang, Chine (continentale) |
| Détails de livraison : | Expédié dans 15-30 jours après le paiement |
| Port | Shanghai ou Ningbo |
| Conditions de paiement | LC, D/A, D/P, T/T, Western Union |
Application et fonction :
les vannes à soupape à angle Didtek Din avec des ports inclinés sont appelées vannes à soupape à angle. Les deux ports peuvent être orientés directement l'un en face de l'autre sur le corps, ou orientés selon un angle tel qu'un angle de 90°. Il est également utilisé pour limiter le contrôle du débit. La fermeture est réalisée en déplaçant le disque à contre-courant du flux plutôt qu'à travers celui-ci comme dans le cas d'un robinet-vanne. Le modèle d'écoulement à travers une vanne à soupape implique des changements de direction, ce qui entraîne une plus grande résistance à l'écoulement, provoquant une chute de pression élevée. La vanne à soupape est une excellente vanne à utiliser pour le service tout ou rien, mais elle est parfaitement adaptée aux cycles fréquents et au contrôle des fluides n'importe où en quantité ou en volume entre les positions ouverte et fermée.
La vanne à soupape à angle Didtek Din doit être installée dans le bon rapport avec le débit du fluide, comme indiqué par la flèche de sens d'écoulement marquée sur le corps de la vanne. Cette vanne est considérée comme unidirectionnelle et doit être installée avec le côté pression ou entrée sous le siège.
Accessoires :
Réducteurs, actionneurs, dispositifs de verrouillage, plateaux et bien d'autres sont disponibles pour répondre aux exigences du client.
