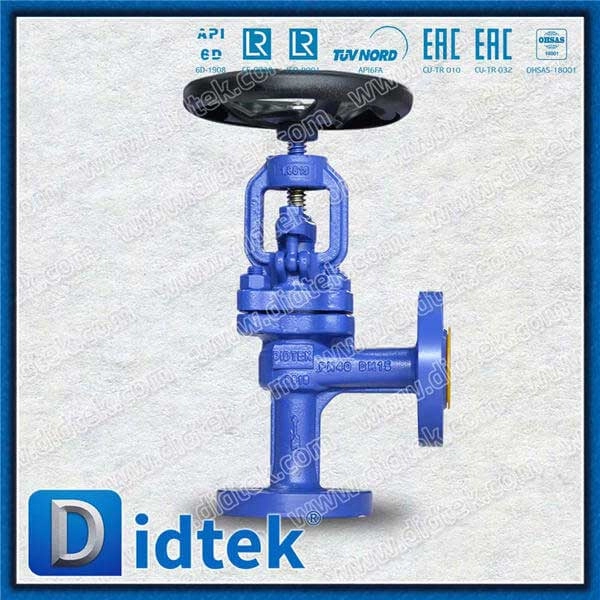

Robinet à soupape d'angle GS-C25 : applications industrielles de vapeur et d'eau

Nombre Parcourir:0     auteur:Éditeur du site     publier Temps: 2026-07-29      origine:Propulsé

enquête

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
kakao sharing button
sharethis sharing button

Dans les conduites de vapeur à haute pression et d’eau industrielle, les défaillances du contrôle de débit entraînent des risques pour la sécurité et de graves temps d’arrêt opérationnels. Des pressions extrêmes se combinent souvent avec des températures intenses dans ces systèmes. Les exploitants d’installations ont besoin d’une isolation des pipelines absolument fiable pour maintenir la sécurité. Les vannes à modèle droit standard nécessitent souvent des raccords de tuyauterie supplémentaires. Ces raccords supplémentaires augmentent les chutes de pression du système et créent des points de fuite inutiles. Les articulations coudées redondantes introduisent des vulnérabilités structurelles dans les réseaux thermiques complexes. En fin de compte, ils menacent l’intégrité et les performances des installations.

Le robinet à soupape d'angle GS-C25 répond directement à ces problèmes critiques. Il combine un chemin d'écoulement à 90 degrés très efficace avec de l'acier au carbone moulé durable. Cette combinaison en fait la première référence en matière de systèmes de tuyauterie conformes à la norme DIN dans le monde entier. Ce guide complet évalue la viabilité technique, les limites de performances et les critères d'achat précis de ces vannes. Vous apprendrez à optimiser efficacement des réseaux thermiques et fluides exigeants.

Points clés à retenir

  • Intégrité du matériau :  GS-C25 (DIN 1.0619) offre une résistance à la traction à haute température supérieure à celle de la fonte standard.

  • Efficacité du système : la conception à angle de 90 degrés élimine le besoin d'un raccord coudé, réduisant ainsi l'encombrement de l'installation et atténuant les chutes de pression.

  • Aptitude à l'application : Idéal pour la réduction de vapeur à haute pression, la purge de chaudière et l'isolation industrielle lourde de l'eau.

  • Technologies d'étanchéité : les configurations avancées (par exemple, joint à soufflet) fournissent une fuite proche de zéro, ce qui est crucial pour les fluides dangereux ou de grande valeur.

Pourquoi GS-C25 ? Spécifications des matériaux et conformité aux normes

Démystification matérielle

Les ingénieurs spécifient systématiquement le GS-C25 pour les environnements industriels exigeants. Il faut d’abord comprendre son fondement métallurgique. Le GS-C25 est un acier au carbone moulé de haute qualité. Il relève de la désignation de matériau DIN 1.0619. Il s'agit de l'équivalent européen de la spécification largement reconnue ASTM A216 WCB.

Les équipes d’approvisionnement commettent souvent une erreur de recherche critique lors du sourcing. Ils recherchent souvent une vanne en fonte GS-C25 . Ce terme est intrinsèquement contradictoire. La fonte présente une teneur élevée en carbone et des caractéristiques fragiles. Il se brise sous une contrainte thermique extrême ou un impact physique. À l’inverse, le GS-C25 est un alliage d’acier ductile. Il absorbe les chocs mécaniques et s’adapte aux fortes dilatations thermiques. Vous devez strictement éviter la fonte dans les conduites de vapeur haute pression. Insistez toujours sur l’acier moulé GS-C25 vérifié pour une sécurité optimale.

Alignement de la norme DIN

Les conceptions d’installations européennes et mondiales privilégient fortement les normes DIN. Un robinet à soupape d'angle DIN garantit un strict respect dimensionnel. Les dimensions face à face s’alignent parfaitement entre les différents fabricants. Cette standardisation simplifie les scénarios de maintenance et de remplacement rapide.

Les exploitants d'usines spécifient principalement ces vannes pour les systèmes sous pression PN16 à PN40. Ces valeurs nominales se traduisent par environ 16 à 40 bars de pression admissible à température ambiante. Le cadre DIN nécessite des tests non destructifs rigoureux lors de la fabrication. Ces tests garantissent que le corps en acier moulé ne contient aucun vide ni porosité caché. De tels défauts entraîneraient inévitablement des éruptions catastrophiques dans les systèmes à vapeur vive.

Limites thermiques

Chaque matériau possède des limites opérationnelles strictes. L'acier GS-C25 fonctionne exceptionnellement bien jusqu'à 400°C (752°F). Dans cette plage, il conserve une excellente résistance à la traction et une excellente rigidité structurelle. Le matériau gère facilement la vapeur saturée standard et la vapeur surchauffée modérée.

Cependant, les performances se dégradent rapidement au-delà de 400°C. L'acier au carbone commence à subir un fluage accéléré. Le fluage fait référence à une déformation lente et permanente sous une contrainte mécanique continue. Lorsque les températures de processus dépassent ce seuil critique, vous devez améliorer votre sélection de matériaux. Les aciers alliés, tels que WC6 ou WC9, deviennent nécessaires. L'utilisation du GS-C25 au-dessus de sa limite thermique risque une rupture soudaine du corps de la vanne.

Application de robinet à soupape d'angle industriel dans les canalisations de vapeur

Avantage technique : la vanne d'angle industrielle à 90 degrés

Dynamique des flux

La géométrie structurelle d'une vanne dicte ses performances en matière de fluide. La vanne d'angle industrielle offre une conception unique à double usage. Il fonctionne simultanément comme un changement de direction de pipeline et un régulateur de débit précis.

Le fluide pénètre dans le corps de la vanne par le port inférieur. Il coule vers le haut au-delà du coin salon. Le fluide sort ensuite immédiatement par l’orifice latéral à un angle de 90 degrés. Cette transition en douceur minimise la restriction du flux interne. Les vannes à motif droit standard forcent le fluide à travers un chemin alambiqué en forme de Z. La configuration d'angle supprime un virage directionnel très restrictif. Ce contour interne épuré améliore le coefficient de débit global.

Atténuation des chutes de pression

Les chutes de pression élevées constituent un défi constant dans les réseaux de vapeur. Une perte de pression excessive réduit l’efficacité du système et gaspille une énergie thermique coûteuse.

Les configurations d’angle combattent naturellement ces phénomènes négatifs. Ils réduisent les turbulences des fluides immédiatement en aval de la zone des sièges. Moins de turbulences se traduisent directement par des niveaux de bruit acoustique plus faibles à l’intérieur de l’usine. De plus, le chemin d'écoulement simplifié atténue la cavitation destructrice. La cavitation se produit lorsque la pression du fluide chute en dessous de sa pression de vapeur. Des bulles de vapeur se forment et s'effondrent violemment contre les surfaces métalliques. La conception angulaire maintient les profils de pression localisés plus stables. Cette stabilité protège la garniture interne d’une érosion rapide semblable à celle d’une fosse.

Économie d'espace et de poids

L’agencement des installations industrielles souffre souvent de contraintes d’espace sévères. Les chaufferies et les centrales vapeur montées sur châssis nécessitent des configurations d'équipement compactes.

Les vannes directes nécessitent souvent un raccord coudé séparé pour acheminer la tuyauterie. Cette combinaison augmente l’empreinte physique. Cela ajoute également du poids inutile aux structures de support de la tuyauterie. La conception à angle de 90 degrés supprime efficacement le raccord coudé redondant. Vous éliminez un raccord à bride et un jeu de joints. Cette réduction réduit le risque d’émissions fugitives. Il simplifie également le processus d’installation initial pour les entrepreneurs en tuyauterie.

Évaluation du robinet à soupape de vapeur pour les applications sévères

Défis de la ligne vapeur

La distribution de vapeur industrielle est un processus intrinsèquement violent. Le milieu fluide change de phase rapidement. Le flash de vapeur se produit lorsque le condensat à haute pression chute à une pression inférieure. Une partie du liquide se transforme violemment en vapeur. Cette expansion met à rude épreuve les composants internes de la vanne.

Les coups de bélier présentent un autre danger grave. Les amas de condensats accumulés se déplacent à des vitesses élevées. Ils frappent les disques de vannes fermés avec une force énorme. De plus, les cycles thermiques quotidiens provoquent une dilatation et une contraction continue de la tuyauterie. Ces forces combinées exigent une solution d’isolation robuste.

Joint à soufflet par rapport à la garniture standard

La technologie d'étanchéité définit le profil de sécurité environnementale d'une vanne. Vous devez choisir entre des modèles de garnitures standard et de joints à soufflet.

La garniture en graphite standard fournit une étanchéité traditionnelle et fiable. Les anneaux en graphite se compriment autour de la tige de valve. Ils empêchent les fluides de s'échapper dans l'atmosphère. Cette configuration nécessite des budgets d’approvisionnement initiaux inférieurs. Cependant, les garnitures en graphite nécessitent un entretien fréquent. Les techniciens doivent régulièrement resserrer le presse-étoupe pour éviter les fuites. Le frottement constant de la tige finit par user le matériau graphite.

L'intégration du joint à soufflet résout entièrement le problème de fuite. Un soufflet métallique (souvent en acier inoxydable ou en alliages de titane) se soude à la tige et au chapeau. Cela crée une barrière métallique impénétrable. Le soufflet se dilate et se comprime lorsque la vanne fonctionne. Cette conception permet d'obtenir une fuite absolue le long de la tige. Cela nécessite un investissement initial plus élevé. Pourtant, cela s’avère essentiel pour les usines à processus continu manipulant des fluides dangereux ou de grande valeur.

Technologie d’étanchéité Mécanisme primaire Fréquence de maintenance Profil de fuite Meilleure application
Emballage standard en graphite Anneaux en carbone comprimé Élevé (Serrage régulier) Pleurements mineurs acceptables Eau générale, vapeur basse pression
Joint à soufflet métallique Barrière métallique extensible soudée Minime (Remplacer en cas de panne) Zéro fuite atmosphérique Vapeur haute pression, fluides toxiques

Limitation ou isolement

Les ingénieurs comprennent souvent mal les limites opérationnelles exactes de cet équipement. Un robinet à vapeur robuste gère un étranglement de débit modéré. Vous pouvez ouvrir la vanne pour réduire manuellement la pression en aval.

Cependant, vous devez établir des paramètres opérationnels clairs. Ces unités excellent en matière de fermeture étanche et d'isolation temporaire. Ce ne sont pas des vannes de régulation dédiées. Vous ne devez jamais les utiliser pour une modulation continue à haute fréquence. Un étranglement important et prolongé à proximité de la position fermée crée un flux à vitesse extrêmement élevée à travers le siège. Cette vitesse érode rapidement les surfaces d'étanchéité. Une fois que le siège subit des dommages dus à l’érosion, la vanne ne parviendra pas à isoler complètement le pipeline.

Dimensionnement, pressions nominales et critères de présélection

Normes dimensionnelles (DN et PN)

Un dimensionnement approprié des vannes a un impact direct sur la longévité du système. Les gammes d'approvisionnement s'étendent généralement du DN15 au DN400. La désignation 'DN' représente le diamètre nominal en millimètres. Vous devez faire correspondre précisément la taille du DN aux débits requis de votre système. Un surdimensionnement de la vanne entraîne de mauvaises performances d'étranglement. Un sous-dimensionnement crée des chutes de pression excessives et accélère l’usure interne.

La désignation 'PN' indique la pression nominale. Les gammes standard incluent PN16, PN25 et PN40 jusqu'à PN64. Sélectionnez toujours un indice PN qui dépasse confortablement les pics de pression potentiels maximum de votre système. Tenez compte des points de consigne des soupapes de sûreté lors de ce calcul.

Rechargement dur du siège et du disque

La garniture interne gère les forces fluides les plus agressives. La garniture standard en acier inoxydable 13Cr fonctionne parfaitement pour l'eau industrielle propre et la vapeur à faible vitesse. Il résiste à l’oxydation basique et assure une étanchéité fiable.

Les applications de vapeur à grande vitesse exigent des défenses métallurgiques supérieures. Vous devez spécifier des garnitures à face Stellite pour ces environnements. Le Stellite est un alliage cobalt-chrome très durable. Les fabricants soudent une couche de Stellite directement sur les surfaces du siège et du disque. Ce rechargement dur résiste à l’abrasion sévère, au grippage et à l’érosion à haute température. Il garantit une étanchéité parfaite même après des années de fonctionnement exigeant.

Compatibilité d'actionnement

Vous devez évaluer le flux de travail opérationnel de votre usine pour déterminer les besoins d'actionnement. Le fonctionnement manuel reste la norme pour les tâches d’isolation de base. Une conception à tige montante s’avère ici très avantageuse. Lorsque vous tournez le volant, la tige s'élève visuellement au-dessus du corps de la vanne. Cela fournit une confirmation visuelle immédiate et sans équivoque de la position de la vanne.

Les boucles de processus automatisées nécessitent des configurations différentes. Vous devez évaluer le besoin d’actionneurs pneumatiques ou électriques. Les conceptions en angle nécessitent souvent des étriers de montage spécifiques pour s'adapter aux dimensions physiques des actionneurs lourds. Assurez-vous que le fabricant de la vanne peut fournir des supports de montage ISO et calculer avec précision la poussée de tige requise.

Preuve du fournisseur

Les allégations marketing n’ont aucune valeur dans les environnements de vapeur à haute pression. N'acceptez jamais de vagues promesses de « zéro fuite » ou de « qualité supérieure ». Vous devez exiger des preuves concrètes et vérifiables de la part de vos fournisseurs.

  • Demandez le certificat de matériau EN 10204 3.1 pour la coque sous pression.

  • Exigez des rapports d’essais hydrostatiques documentés conformes à la norme API 598 ou DIN EN 12266-1.

  • Demandez des données exactes sur les tests de durée de vie du soufflet si vous spécifiez une conception de joint à soufflet.

  • Exiger des rapports d’examen non destructif (END) pour toutes les pièces moulées critiques.

Réalités de mise en œuvre et risques de maintenance

Orientation d'installation

L’installation physique nécessite le strict respect des principes de dynamique des fluides. Vous devez installer l'unité en suivant le bon sens d'écoulement. Les fabricants projettent une flèche directionnelle distincte sur le corps de la vanne.

L'orientation standard dirige le flux sous le disque. La pression en amont permet de pousser contre le disque lors de l'ouverture. Cela allège la charge mécanique sur la tige et le volant. L'inversion du sens d'installation force le flux sur le disque. La pression élevée du fluide maintient activement le disque en position fermée. Lorsqu'un opérateur tente d'ouvrir la vanne inversée, la résistance excessive peut casser le mécanisme de tige interne.

Risques de choc thermique

L'acier au carbone moulé possède une grande durabilité mais reste vulnérable aux gradients thermiques soudains. L’introduction de vapeur vive dans un système de tuyauterie froide crée un choc thermique extrême. La chaleur soudaine provoque une expansion rapide et inégale du matériau. Cette contrainte peut fissurer le corps de vanne moulé ou déformer les bagues de siège internes.

Vous devez suivre une procédure de réchauffement stricte avant d'ouvrir complètement tout robinet à soupape d'angle en service vapeur :

  1. Vérifiez que tous les siphons de drainage des condensats en aval sont entièrement fonctionnels.

  2. Ouvrir légèrement la vanne by-pass amont pour introduire un petit volume de vapeur.

  3. Laissez le corps de la vanne principale chauffer progressivement pendant 15 à 30 minutes.

  4. Confirmez l’élimination de tous les condensats stagnants du pipeline.

  5. Tournez lentement le volant de la vanne principale jusqu'à la position complètement ouverte.

Temps d'arrêt pour maintenance

Les gestionnaires d’installations doivent planifier de manière réaliste les futures interventions de maintenance. La réparation des mécanismes à tige montante nécessite un temps d'arrêt dédié. Le remplacement des garnitures nécessite une dépressurisation complète du pipeline pour des raisons de sécurité.

Les remplacements de soufflets présentent un défi distinct. Vous ne pouvez généralement pas réparer un soufflet rompu tant que la vanne reste en ligne. Les techniciens doivent retirer l’ensemble du capot. Cela signifie souvent retirer entièrement la vanne du pipeline. Mettez l’accent sur la maintenance préventive et surveillez strictement la chimie de l’eau pour prolonger la durée de vie des composants internes.

Conclusion

La vanne d'angle GS-C25 fonctionne comme une solution hautement spécialisée et axée sur la conformité pour les réseaux thermiques complexes. Il combine avec succès une redirection efficace du flux avec une isolation robuste des canalisations haute pression. En éliminant les raccords redondants, il protège activement l’infrastructure de l’usine contre les contraintes inutiles et les fuites potentielles.

Votre matrice de décision reste simple. Si votre priorité principale est de minimiser l'encombrement de l'installation tout en gérant des chutes de pression de vapeur modérées, cette conception représente le choix optimal. Il fonctionne parfaitement jusqu'à 400°C. Si les températures de votre processus dépassent ce seuil, vous devez vous tourner vers des solutions alternatives en acier fortement allié.

Pour avancer en toute sécurité, les ingénieurs et les acheteurs doivent formaliser leur stratégie d’approvisionnement. Examinez attentivement vos spécifications DN et PN requises. Calculez les chutes de pression exactes de votre système dans des conditions de charge maximale. Enfin, demandez des dessins techniques structurés et des certificats de matériaux aux fabricants certifiés avant d'émettre toute commande d'achat.

FAQ

Q : Quelle est la différence entre le GS-C25 et l’acier au carbone standard WCB ?

R : GS-C25 est l’équivalent direct DIN/EN de l’ASTM A216 WCB. Ils partagent des propriétés mécaniques et des compositions chimiques presque identiques. La principale différence réside dans le cadre réglementaire. Le GS-C25 adhère aux normes européennes strictes de test et de certification, ce qui en fait la désignation requise pour les systèmes de tuyauterie conformes à la norme DIN.

Q : Un robinet à soupape d'angle GS-C25 peut-il être utilisé pour un contrôle précis du débit ?

R : Bien qu’ils régulent mieux le débit que les vannes à vanne standard, ce ne sont pas des vannes de régulation dédiées. Vous pouvez les utiliser pour une réduction modérée et temporaire de la pression. Cependant, un étranglement important et prolongé à proximité de la position fermée provoque une érosion rapide du siège. Ces dommages finissent par empêcher la vanne de se fermer hermétiquement.

Q : Pourquoi choisir une conception à tige montante pour les applications d'eau industrielle ?

R : Un mécanisme à tige montante fournit une confirmation visuelle immédiate et indubitable de la position de la vanne. Lorsque la tige dépasse vers l’extérieur, la valve est ouverte. Cet indicateur visuel est absolument essentiel pour les contrôles de sécurité de routine de l'usine et pour les interventions d'urgence rapides lors de procédures opérationnelles complexes.

Q : Cette vanne nécessite-t-elle une orientation d'installation spécifique ?

R : Oui. Vous devez suivre strictement le sens d'écoulement indiqué par la flèche moulée sur le corps de la vanne. Les installations standard dirigent le fluide vers le haut sous le disque. Cette orientation utilise la pression en amont pour faciliter l'ouverture de la vanne, évitant ainsi toute contrainte mécanique inutile sur la tige.
