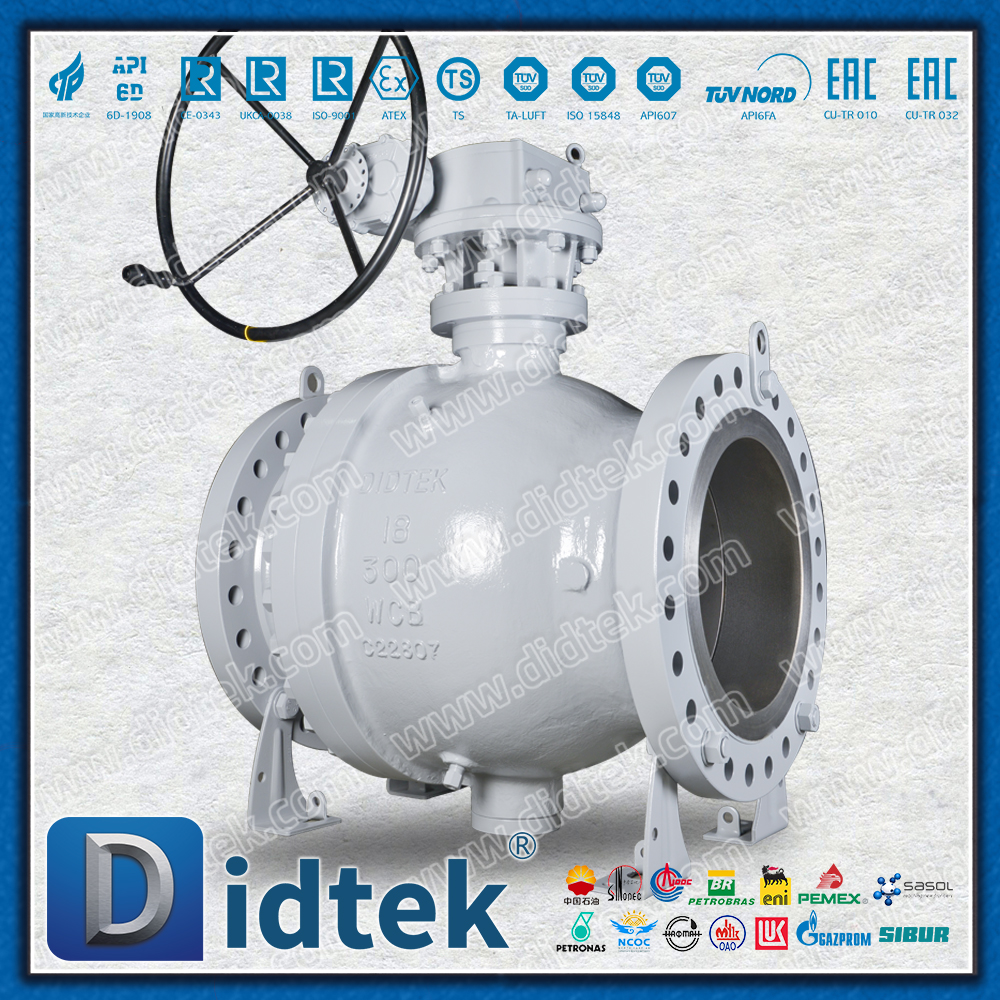

Robinet à bille à tourillon en acier moulé en deux pièces de 18 pouces

Positionnement du produit principal

Ce produit est un robinet à tournant sphérique spécial pour pipeline haute pression de grand diamètre. Il adopte une structure divisée en deux parties et une conception à bille fixe avec tige d'oreille. Associé au corps de vanne en acier moulé ASTM A216 WCB, il est spécialement conçu pour les conditions de travail à haute pression et de grand diamètre telles que les pipelines de transport de pétrole, de gaz naturel et d'eau afin de garantir un fonctionnement stable à long terme et une étanchéité fiable dans les environnements difficiles.

Spécifications techniques détaillées

Caractéristiques de conception de base

1. Structure du corps de vanne en deux parties

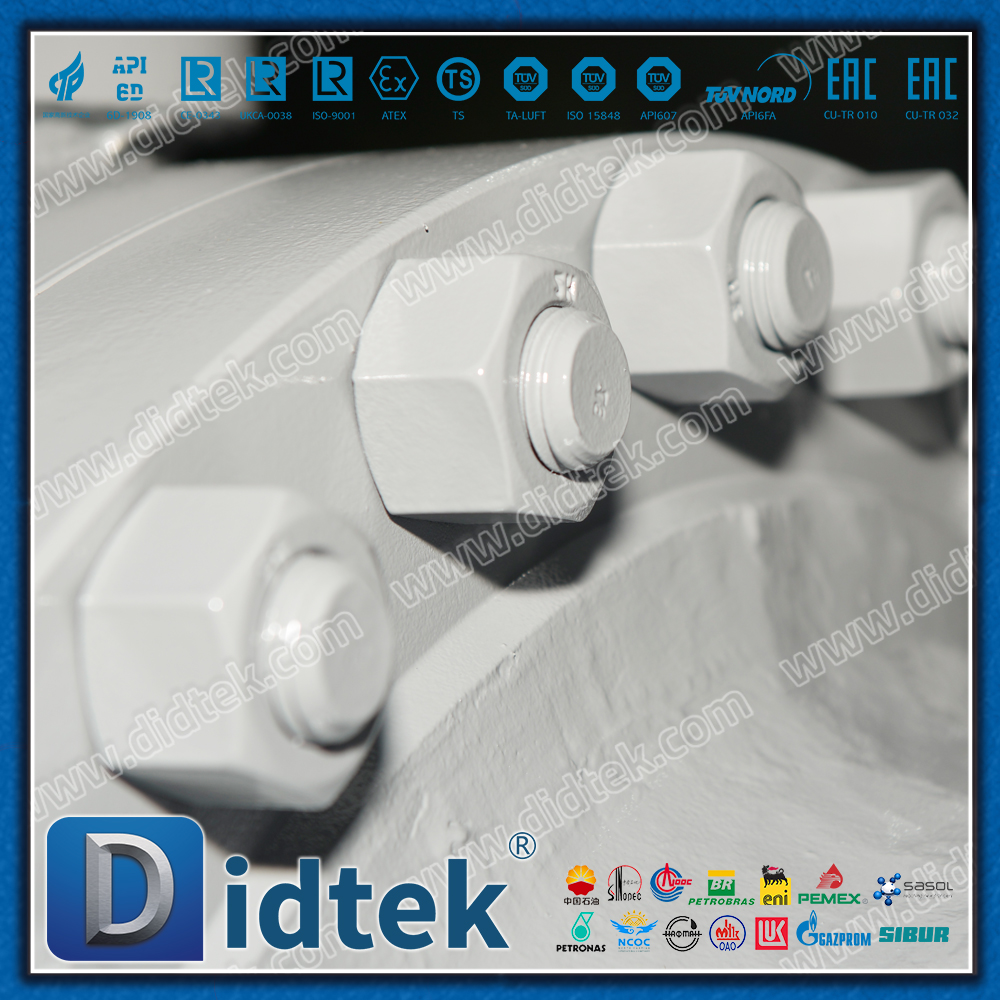

Facilité d'entretien : la partie centrale du corps de la vanne est divisée en deux moitiés, reliées par des boulons à haute résistance, facilitant l'inspection et le remplacement des composants internes (billes, sièges de vanne)

Stabilité structurelle : par rapport à la structure en trois parties, un jeu de joints d'étanchéité est réduit, améliorant ainsi la rigidité globale et la fiabilité de l'étanchéité du corps de vanne.

Économie : tout en assurant la maintenabilité, le coût de fabrication est inférieur à celui de la structure en trois parties

2. Conception de boule de fixation de tige d'oreille

Fonctionnement à faible couple : la balle est fixée à travers les tiges des oreilles supérieure et inférieure, éliminant ainsi la poussée directe de la pression moyenne sur la balle. Le couple de fonctionnement est considérablement réduit, n'étant que de 1/3 à 1/2 de celui d'une vanne à boisseau sphérique flottante.

Applicabilité à haute pression : particulièrement adapté aux conditions de travail à haute pression de classe 600 et supérieure, et les performances d'étanchéité ne sont pas affectées par les fluctuations de la pression du pipeline

Double fonction d'arrêt et de décharge : lorsque la vanne est à l'état fermé, elle peut simultanément isoler l'amont et l'aval et libérer en toute sécurité la pression à l'intérieur de la cavité de la vanne.

3. Avantages du matériau en acier moulé

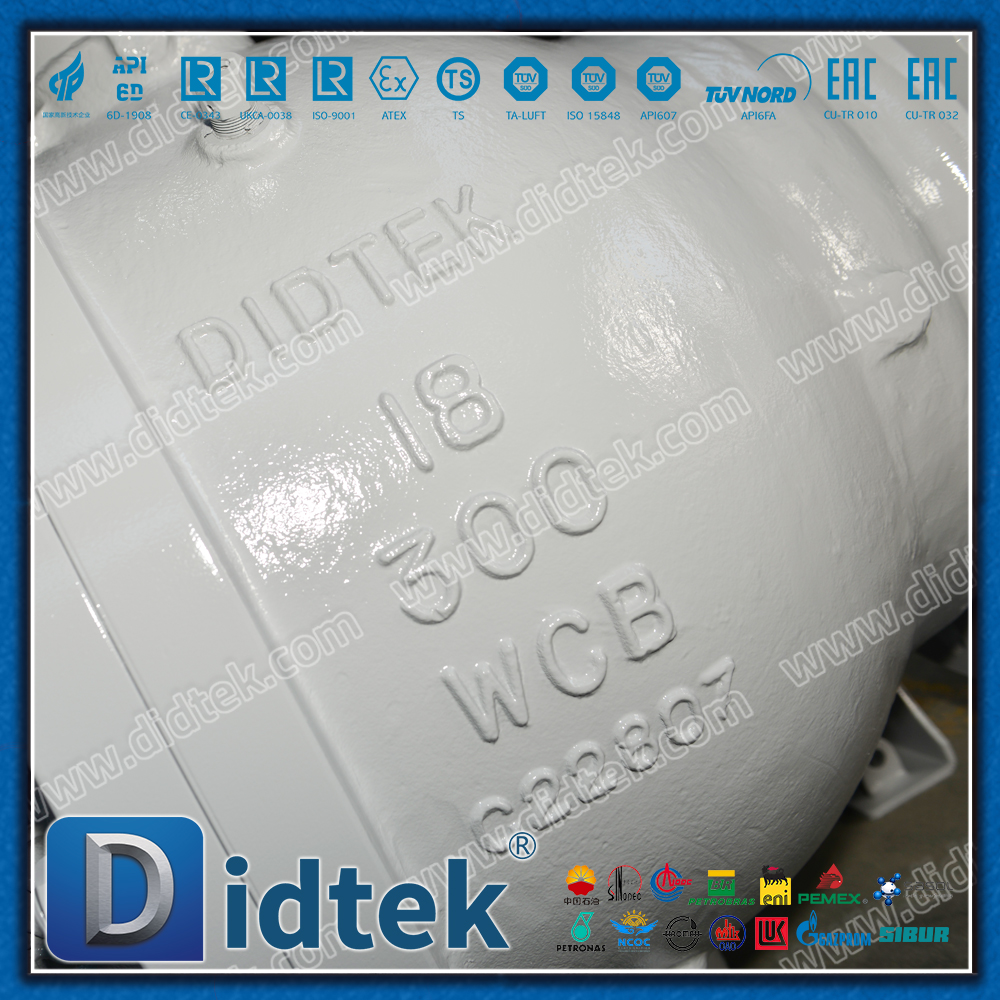

Haute résistance : l'acier moulé ASTM A216 WCB offre d'excellentes propriétés mécaniques et une excellente capacité de charge

Économique et durable : convient aux fluides non corrosifs tels que le pétrole, le gaz naturel, l'eau, la vapeur, etc., avec une rentabilité exceptionnelle

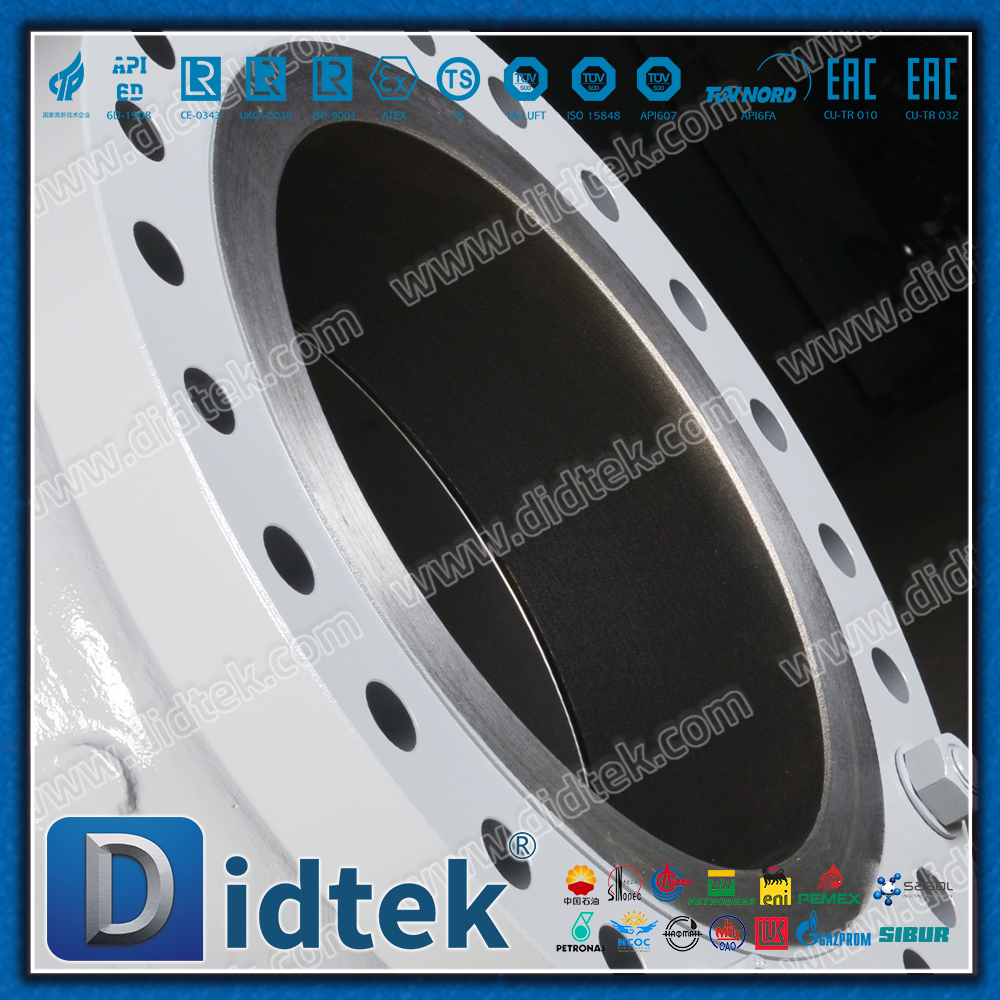

Flexibilité du soudage : les ports du corps de vanne peuvent être modifiés sur site par soudage bout à bout selon les besoins

Performances et avantages

Domaines d'application typiques

Pétrole et gaz : vannes d'arrêt pour pipelines longue distance, vannes de traitement pour stations et chantiers

Gaz urbain : vannes de régulation de la ligne principale, vannes à clé aux postes d'arrêt

Système d'approvisionnement en eau : vannes de régulation pour les grandes canalisations de transport d'eau, vannes d'entrée et de sortie des stations de pompage

Énergie et puissance : vanne de commande principale pour le système d'eau de refroidissement de la centrale électrique

Pipelines industriels : Contrôle de divers fluides de traitement de grand diamètre

Suggestions d'installation et d'entretien

Inspection avant l'installation : confirmez que les spécifications de la vanne correspondent au pipeline et retirez tous les débris du pipeline

Sens d'installation : Considérez que le sens d'écoulement du fluide est cohérent avec le sens indiqué de la vanne.

Espace de fonctionnement : réservez suffisamment d'espace pour les actionneurs et la maintenance

Entretien régulier

Mensuel : vérifiez les fuites et les performances opérationnelles

Chaque année : Réaliser des tests de performances d’étanchéité

Il est recommandé d'effectuer un démontage et un entretien complets tous les trois ans

Résumé

Le robinet à tournant sphérique fixe à tige auriculaire en acier moulé en deux parties de 18 pouces est une vanne industrielle haute performance qui intègre un grand diamètre, une capacité haute pression et un entretien pratique. Sa conception fixe avec tige à oreille garantit un fonctionnement à faible couple et une longue durée de vie d'étanchéité dans des conditions de haute pression, tandis que la structure en deux parties garantit la solidité du corps de vanne tout en offrant une excellente maintenabilité. Il convient au contrôle de pipelines de grand diamètre dans diverses conditions de travail difficiles et constitue un choix idéal pour les pipelines longue distance et les grands systèmes industriels.
