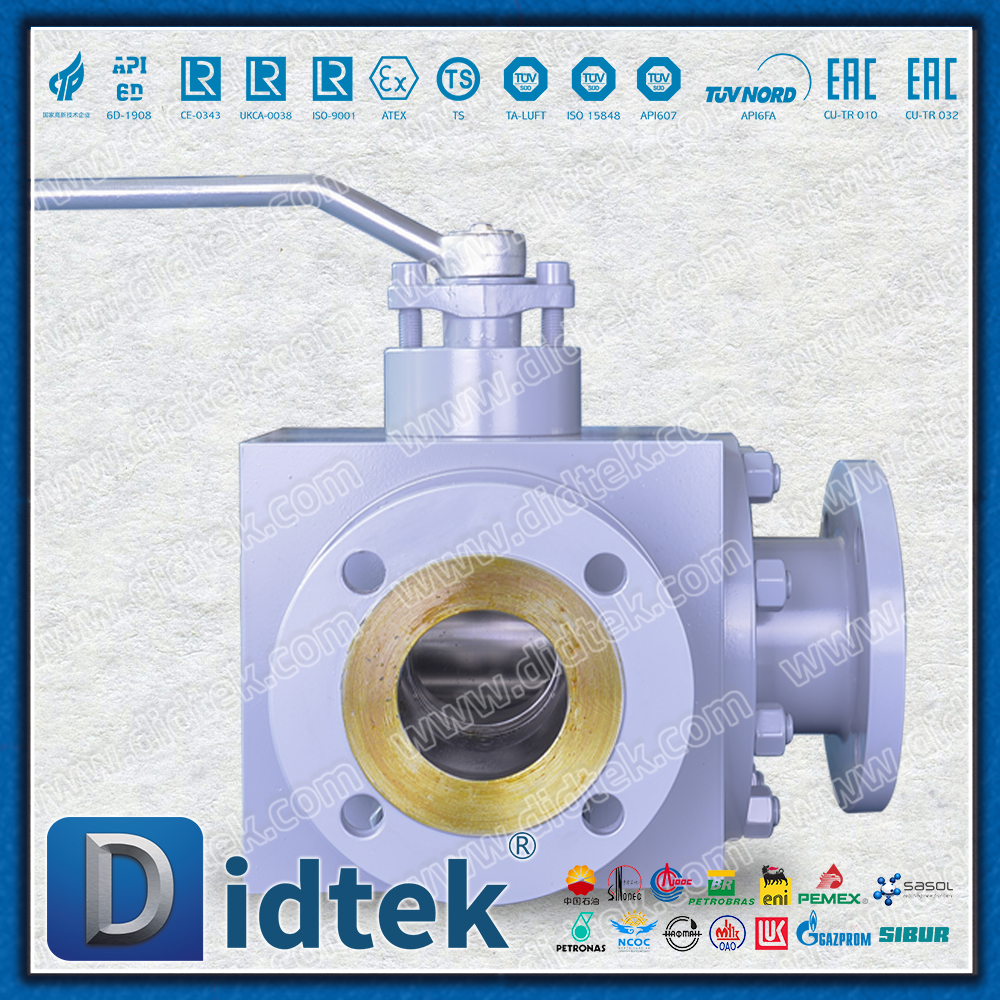

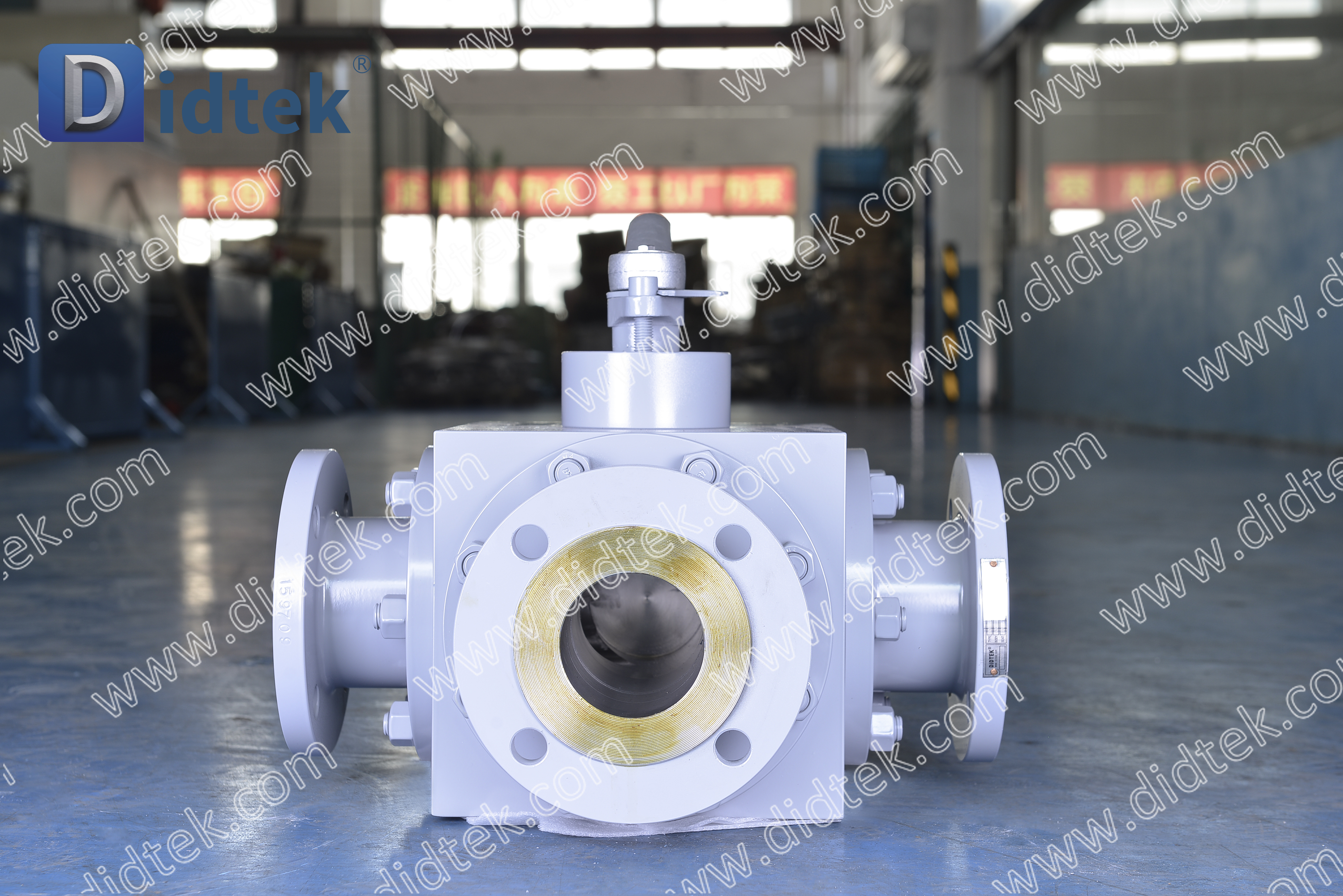

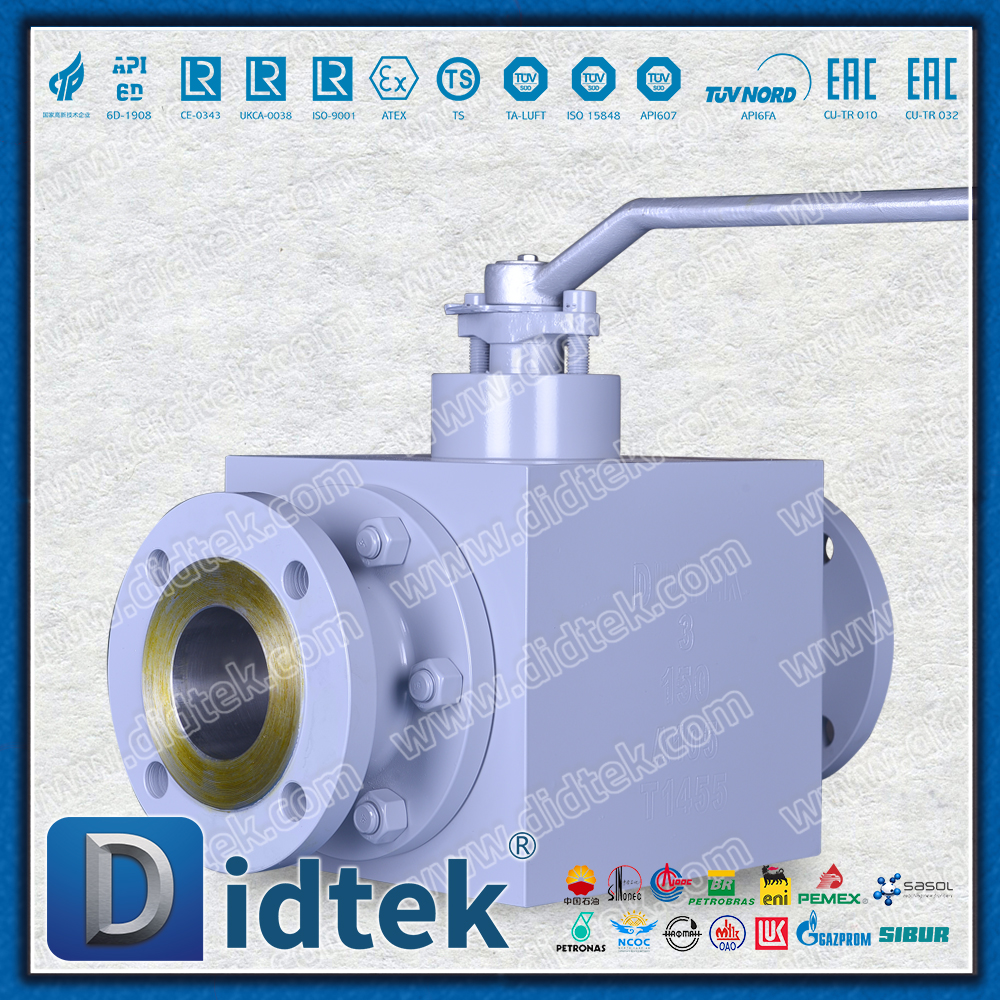

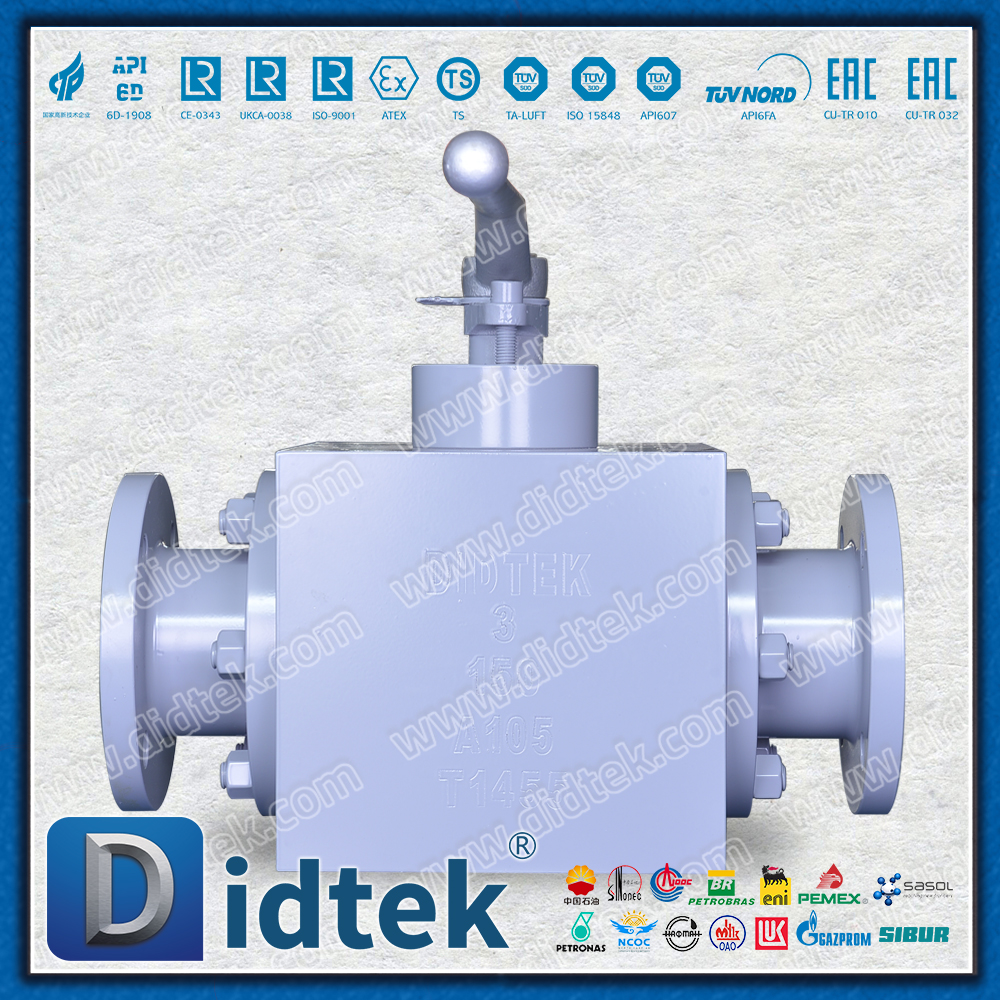

Robinet à tournant sphérique à 3 voies forgé moyen CO2 à siège en métal

Présentation du produit

Le robinet à tournant sphérique à trois voies en acier forgé pour milieu de dioxyde de carbone à joint métallique est une vanne spéciale spécialement conçue pour le milieu de dioxyde de carbone (CO₂). Il adopte un corps de vanne en acier forgé, un joint dur en métal et une structure de canal d'écoulement à trois voies, qui peuvent faire face de manière fiable aux conditions de travail difficiles du CO₂ liquide, gazeux et supercritique, et réaliser un contrôle précis de commutation, de distribution et d'isolation du milieu.

Spécifications techniques

Caractéristiques du produit

1. Système d'étanchéité métallique spécialisé

Surface d'étanchéité ultra dure : la surface d'étanchéité de la bille et du siège de valve est en carbure de tungstène pulvérisé supersonique ou en alliage Stellite, avec une dureté de HRC≥58

Adaptabilité à basse température : un processus de traitement thermique spécial garantit que les composants d'étanchéité ne deviennent pas cassants à froid à -196 ℃

Conception sans fuite : des paires d'étanchéité métalliques rectifiées avec précision permettent d'obtenir une étanchéité au niveau de la bulle

2. Structure du corps de vanne en acier forgé

Caractéristiques de haute résistance : Forgé en forme, sens d'écoulement des grains optimisé, résistance à la traction ≥485 MPa

Excellente compacité : aucun défaut de coulée et la capacité de charge est augmentée de 30 %

Traçabilité des matériaux : fournir des certificats de certification des matériaux 3.1 complets

3. Conception spéciale pour milieu CO₂

Prévention de la formation de glace carbonique : la conception spéciale de décompression de la cavité de la valve empêche la formation de sécheresse lorsque le CO₂ liquide se vaporise

Traitement à basse température : tous les composants sous pression subissent un traitement cryogénique en profondeur pour éliminer les contraintes de fabrication

Optimisation des matériaux d'étanchéité : des matériaux composites spéciaux sont adoptés en réponse aux caractéristiques de perméabilité du CO₂

4. configuration des fonctions à trois voies

Canal d'écoulement en forme de L : il réalise le contrôle de commutation du fluide entre deux sorties

Canal en T : complète le détournement, la convergence ou la coupure complète du milieu

Commutation flexible : une seule vanne remplace plusieurs combinaisons de vannes à deux voies, simplifiant ainsi la conception des pipelines

Paramètres de base

Pression nominale : Classe 150-600 (PN16-100)

Plage de température : -196℃ à +425℃

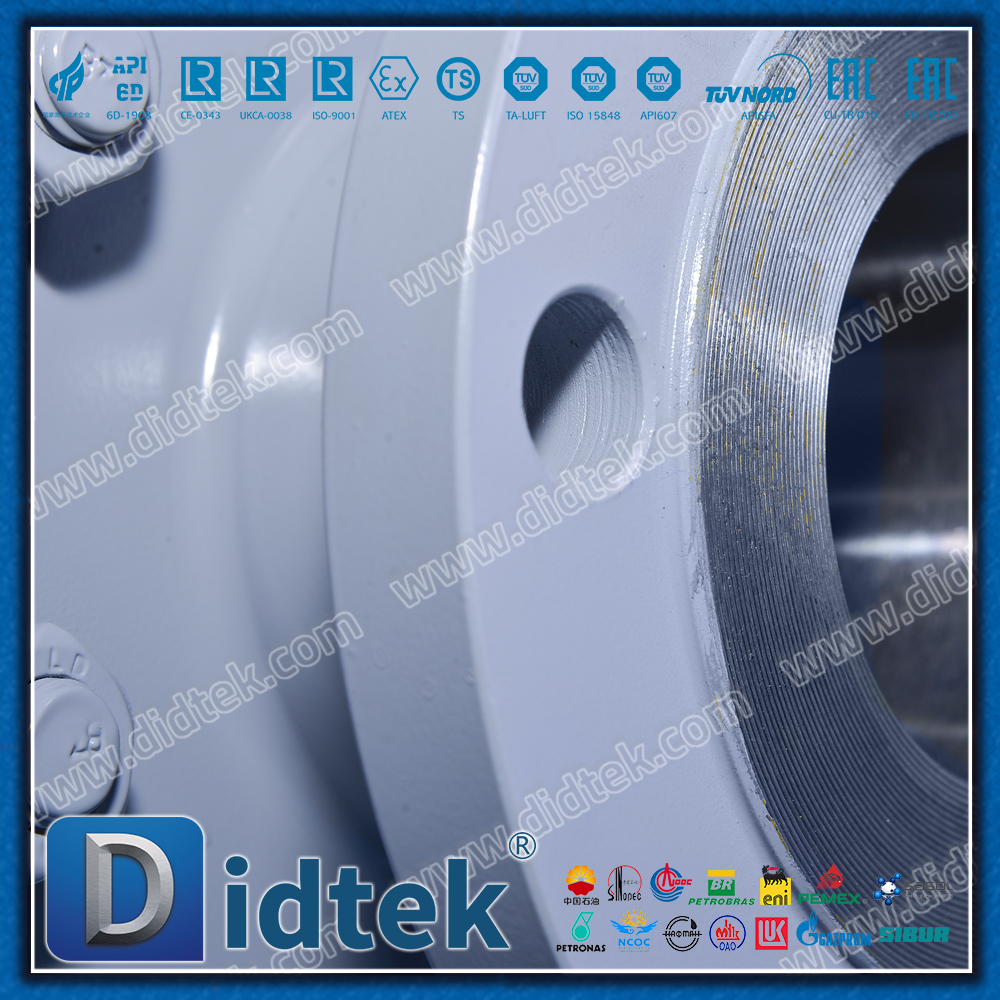

Méthodes de connexion : Bride/soudage bout à bout/filetage

Milieu applicable : CO₂ liquide/gazeux/supercritique

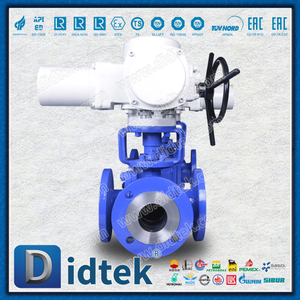

Mode de fonctionnement : manuel/pneumatique/électrique

Champ d'application

Captage et stockage du carbone : transport supercritique du CO₂ dans les systèmes CCUS

Gaz industriel : Équipements de stockage, de transport et de valorisation du CO₂ liquide

Alimentation et boissons : Ligne de production de boissons gazeuses, brassage de bière

Industrie pétrochimique : système d'injection amélioré pour la récupération du pétrole

Résumé

Les robinets à tournant sphérique à trois voies en acier forgé à étanchéité métallique pour milieu contenant du dioxyde de carbone, grâce à la combinaison parfaite d'une sélection de matériaux dédiée, d'une technologie d'étanchéité innovante et de processus de fabrication précis, offrent :

Performances d’étanchéité exceptionnelles : le joint dur en métal garantit l’absence de fuite

Large adaptabilité aux conditions de travail : couvrant les états liquide, gazeux et supercritique

Longue durée de vie : la durée de vie conçue dépasse 100 000 cycles

Contrôle intelligent : prend en charge l'intégration de systèmes automatisés

Ce produit est une solution idéale pour le contrôle du CO₂ dans des industries telles que le captage du carbone, les gaz industriels et l'agroalimentaire, offrant des garanties de contrôle des fluides fiables et sûres pour les flux de processus modernes.
