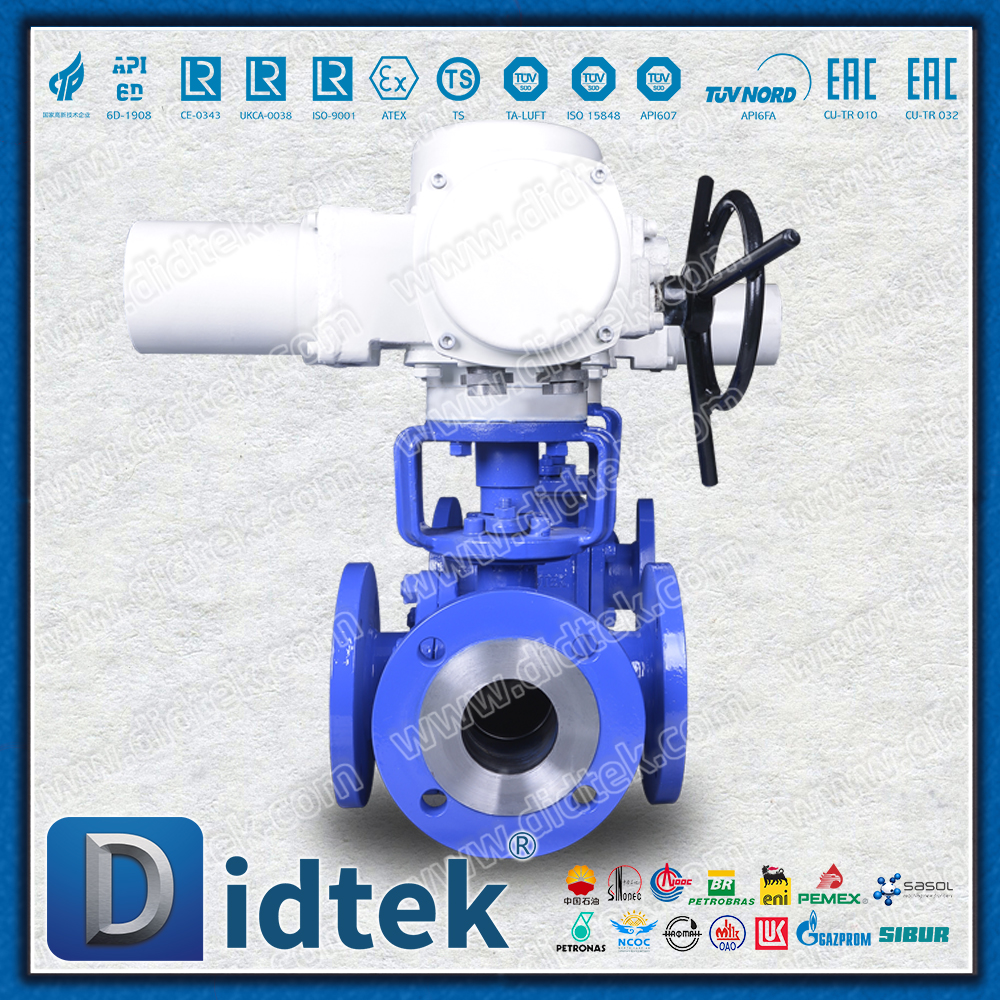

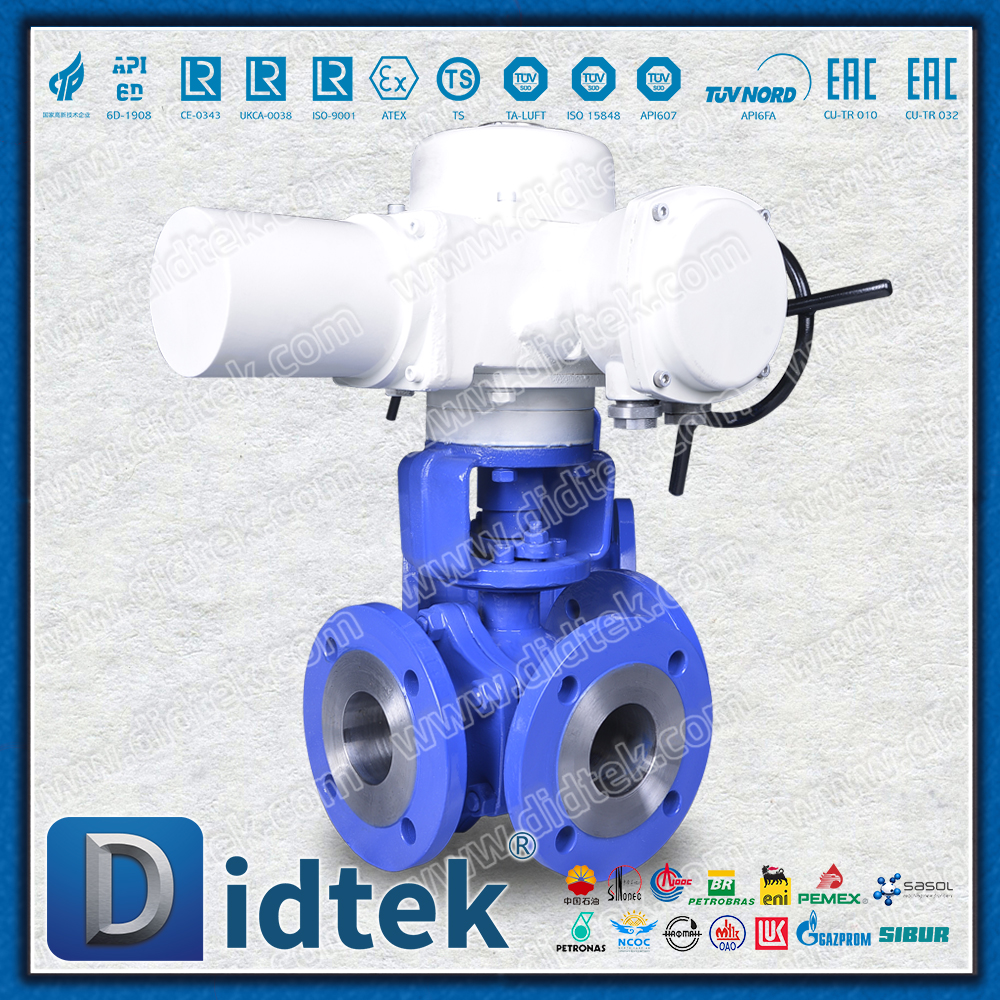

Robinet à tournant sphérique électrique à trois voies

Présentation du produit

Le robinet à tournant sphérique électrique à trois voies est un dispositif avancé de contrôle des fluides contrôlé par un actionneur électrique. Il adopte une conception unique de canal d'écoulement en forme de L ou en forme de T pour commuter, distribuer ou mélanger avec précision la direction d'écoulement du fluide dans plusieurs pipelines. Ce produit intègre un contrôle intelligent, une structure compacte et une gestion multifonctionnelle de la direction du flux, ce qui en fait une solution idéale pour réaliser un contrôle automatisé des fluides dans les processus industriels modernes.

Spécifications techniques

Caractéristiques du produit

1. Conception structurelle exceptionnelle

Conception intégrée compacte : l'actionneur et le corps de la vanne sont parfaitement adaptés, avec une structure compacte et un espace d'installation économisant

Configuration multicanal

Canal en forme de L : permet la commutation du fluide entre deux sorties (deux entrées et une sortie ou une entrée et deux sorties)

Canal en T : Il permet le détournement, la convergence ou la coupure complète du milieu

Optimisation du faible couple : le canal d'écoulement a été optimisé grâce à la dynamique des fluides computationnelle, réduisant considérablement le couple de fonctionnement

2. Actionneur électrique haute performance

Système de contrôle intelligent : il adopte un contrôle par microprocesseur et est équipé d'une protection contre les surcharges, d'une protection contre la surchauffe et d'une protection de phase.

Contrôle de position précis : la précision de positionnement du produit réglable atteint ± 0,5 % et prend en charge le réglage à n'importe quelle position intermédiaire.

Plusieurs modes de contrôle : prend en charge le contrôle sur site, le contrôle automatique à distance et le contrôle central du système distribué.

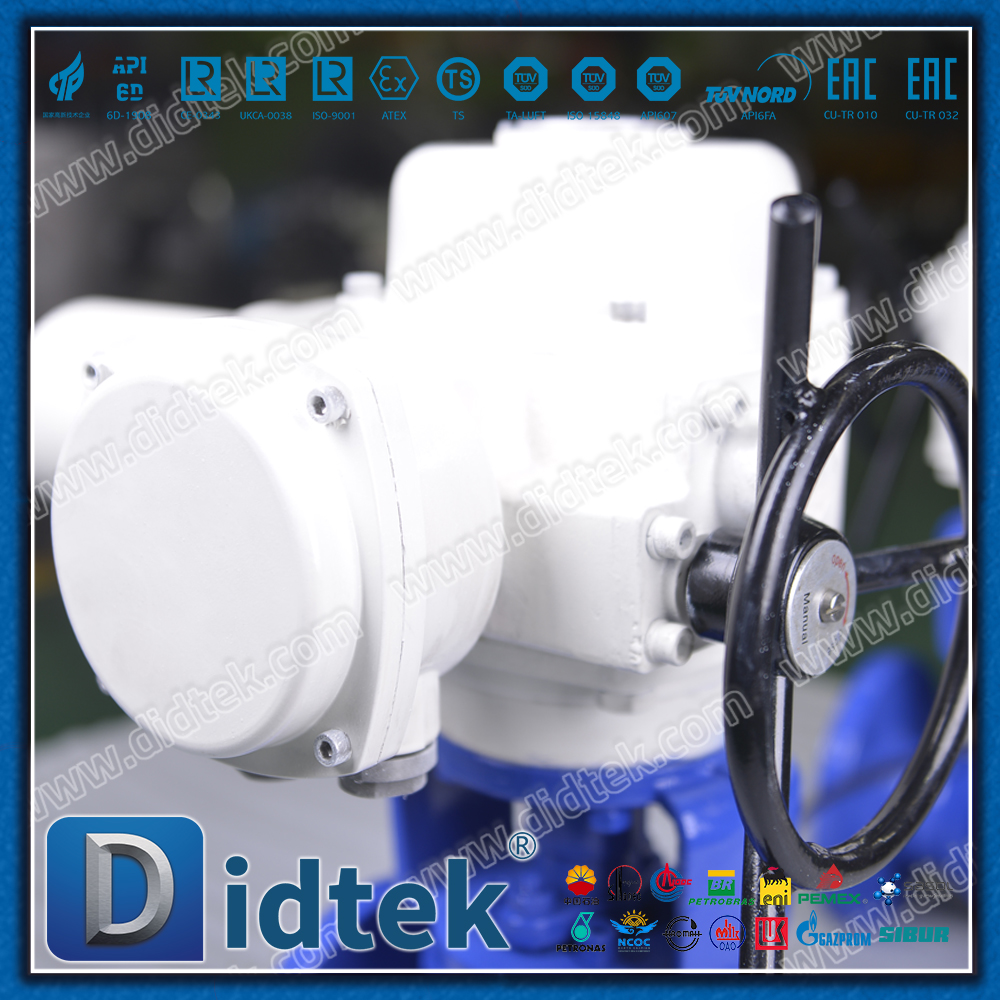

Fonction de fonctionnement manuel : un mécanisme de fonctionnement manuel standard est fourni, permettant un fonctionnement manuel d'urgence en cas de panne de courant

3. Performances d'étanchéité fiables

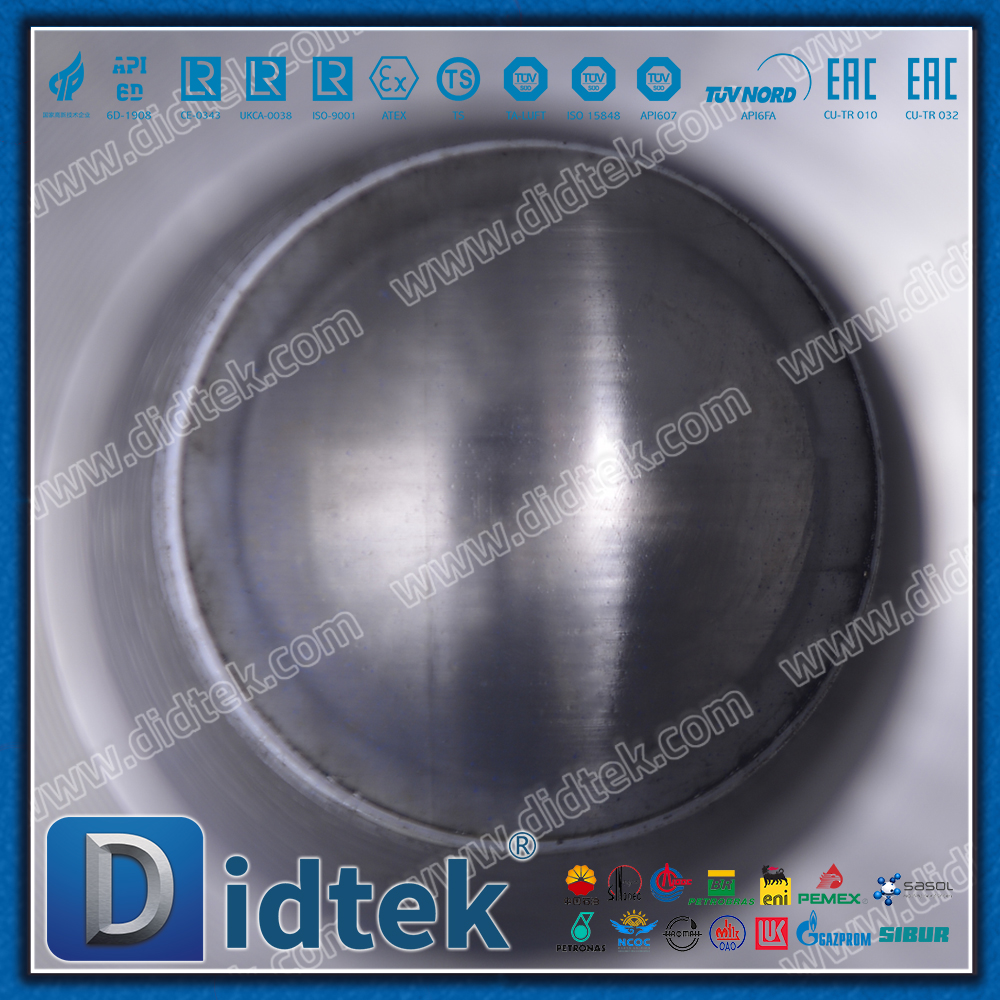

Conception sans fuite : utilisant des sphères rectifiées avec précision et des sièges de soupape chargés élastiquement pour garantir une étanchéité au niveau de la bulle

Conception longue durée : les roulements autolubrifiants et les matériaux d'étanchéité à faible coefficient de frottement prolongent la durée de vie

Sécurité incendie : Conception ignifuge en option. Après la défaillance du joint souple, un joint secondaire métal sur métal est formé

4. Fonctions intelligentes

Fonction d'autodiagnostic : surveillance en temps réel de la charge du moteur, de la température et de la durée de fonctionnement

Affichage numérique : un écran LCD en option est disponible pour afficher le degré d'ouverture et l'état de la vanne en temps réel

Interface de communication : prend en charge la communication par bus de terrain telle que Profibus-DP et Modbus RTU (en option)

Domaines d'application typiques

Système CVC : Contrôle du chauffage/refroidissement urbain, commutation de fluide du système solaire

Industrie de transformation chimique : contrôle de l'alimentation des cuves de réaction, dosage et mélange de plusieurs matières premières

Projet de protection de l'environnement de traitement de l'eau : filtration et rétrolavage, dosage de produits chimiques et commutation multi-sources

Industrie alimentaire et pharmaceutique : systèmes CIP/SIP, distribution moyenne en pipeline propre

Équipements industriels généraux : Contrôle des systèmes d'air comprimé, gestion de l'alimentation en huile des systèmes de lubrification

Paramètres de base

Pression nominale : PN10-PN100 (classe 150-600)

Plage de température : -40 ℃ à +230 ℃ (selon le matériau d'étanchéité)

Tension d'alimentation : AC 24 V/110 V/220 V/380 V, DC 12 V/24 V.

Signaux de commande : signal de commutation, 4-20 mA, 0-10 V

Méthodes de connexion : Bride, filetage, soudage bout à bout

Résumé de la valeur

Le robinet à tournant sphérique électrique à trois voies, grâce à la combinaison parfaite d'une commande électrique intelligente et d'une structure à trois voies innovante, offre aux utilisateurs

Optimisation des processus : simplifiez la conception des pipelines et réduisez le nombre de vannes utilisées

Contrôle précis : obtenez une gestion précise de la direction et du volume du flux du fluide

Intégration de l'automatisation : connectez-vous facilement aux systèmes de contrôle tels que les API et DCS

Fonctionnement fiable : performances stables à long terme dans des conditions de travail difficiles

Ce produit constitue un choix idéal pour améliorer le niveau d'automatisation des processus et obtenir un contrôle précis des fluides. Il est largement utilisé dans les scénarios d'automatisation industrielle qui nécessitent une gestion complexe de la direction du flux.
