Une vanne à flotteur de type équilibre est un contrôleur mécanique. Cette vanne à flotteur de type équilibre utilise un flotteur et un levier pour maintenir l"eau à une marque définie. La flottabilité entraîne le flotteur, pas l"électronique. Lorsque l"eau descend en dessous du point, le flotteur ouvre la vanne ; lorsque l"eau l"atteint, le flotteur se ferme. La vanne à flotteur d"équilibre diffère d"une vanne à flotteur standard en équilibrant la pression. Cet équilibre permet un contrôle précis et un fonctionnement silencieux. Les vannes à flotteur de ce type servent aux réservoirs d"eau propre. La demande mondiale de robinets à flotteur à bille a atteint 2,1 milliards de dollars en 2024 et pourrait atteindre 3,5 milliards de dollars d"ici 2033. Comment maintiennent-ils un niveau d"eau stable ? Le principe de la pression équilibrée est la clé.
Points clés à retenir
Une vanne à flotteur d"équilibre contrôle le niveau d"eau avec un flotteur et un levier, sans électricité.
Il équilibre la pression avec une vanne pilote et un diaphragme, ce qui le rend précis et silencieux.
Cette vanne arrête les coups de bélier et réduit l"usure, ce qui la rend fiable pour les systèmes à haut débit.
Il fonctionne bien dans les réservoirs d’eau propre, les réservoirs et les systèmes d’abreuvement du bétail.
Cette conception nécessite peu d’entretien et maintient les niveaux d’eau stables pendant des années.
Éléments clés d"une vanne à flotteur de type équilibre

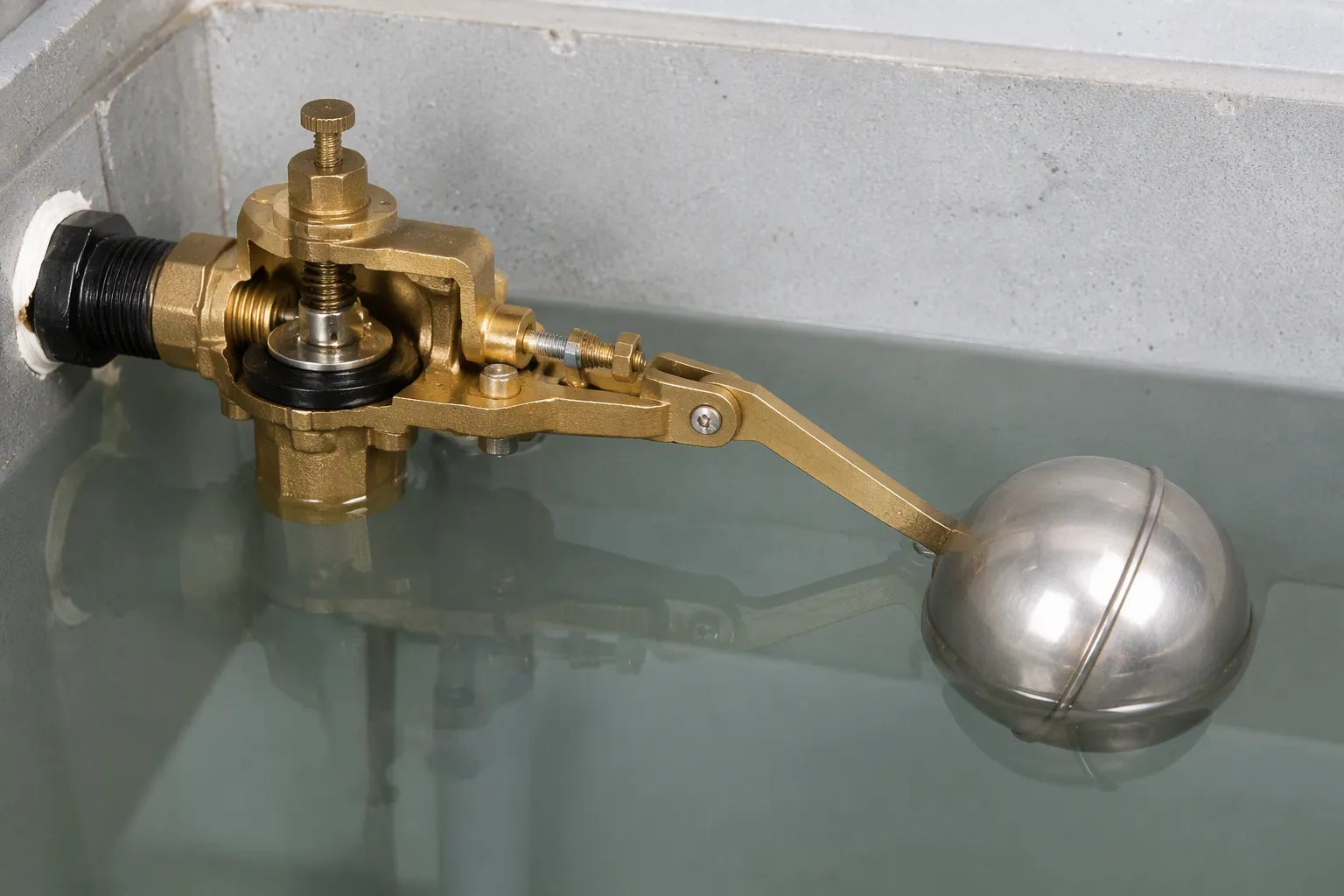

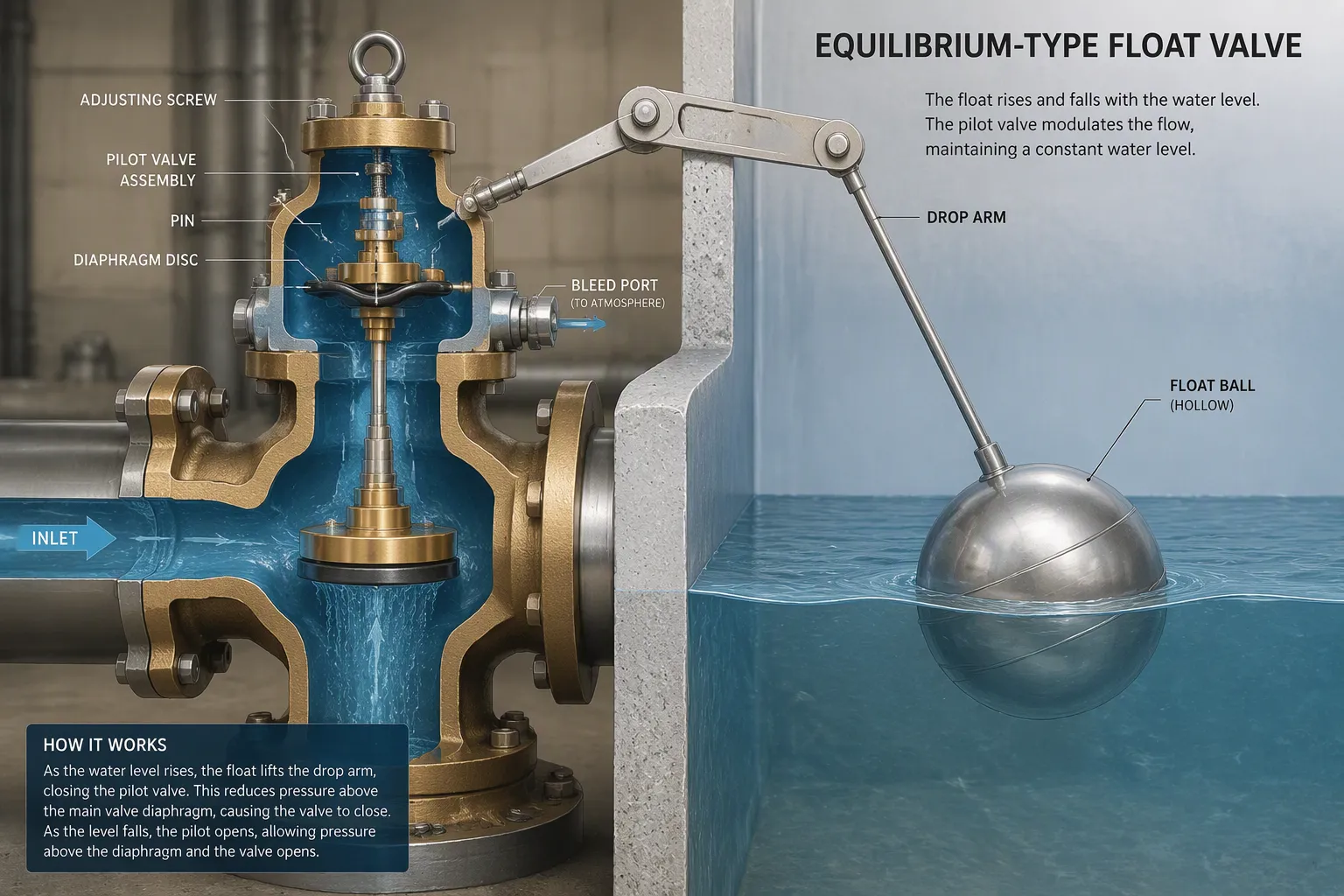

Flotteur, levier et bras de descente
La boule flottante et le levier détectent les changements dans la surface libre de liquide. Une boule creuse en métal ou en plastique repose sur l"eau. La balle monte et descend avec le niveau. Ce mouvement fait tourner le levier. Il se connecte au corps de vanne. La flottabilité entraîne le mouvement, pas l"électricité.
Le bras de descente positionne le flotteur dans le réservoir. Ce lien pivotant éloigne la balle des murs et du débit d’eau entrant. Le bras tombant multiplie le mouvement de la balle. Une petite baisse du niveau de liquide crée un mouvement plus important à l’extrémité de la vanne. Le bras de descente et le levier doivent bouger librement. La friction retarde la correction et provoque une régulation inégale. Les fabricants utilisent des matériaux résistants à la corrosion. Les réservoirs d’eau propre fonctionnent souvent pendant de nombreuses années.
Vanne pilote et diaphragme
La vanne pilote et le diaphragme agissent ensemble. Ils contrôlent la vanne principale. Le pilote est une petite vanne. Il se déplace avec le levier flotteur. Le diaphragme est un disque flexible à l"intérieur du corps de la vanne. La vanne à flotteur d"équilibre à goupille mobile utilise une petite goupille pilote. Cette goupille libère l"eau de la chambre à diaphragme.
Lorsque le flotteur descend, le pilote ouvre un port de purge. L"eau s"échappe. Le mécanisme du diaphragme sensible à la pression fléchit vers le haut. Le diaphragme soulève la vanne principale de son siège. L"eau s"écoule par la vanne d"entrée dans le réservoir. Cette vanne à flotteur ouvre de grands passages avec très peu de force. Les vannes à flotteur de ce type utilisent le pilote. Le pilote réduit l"effort nécessaire.
Lorsque l"eau atteint le point de consigne, le pilote ferme l"orifice de purge. La pression de l’eau s’accumule au-dessus du diaphragme. Cette pression pousse le diaphragme vers le bas. Cette action assure le siège de la vanne principale. Un piston d"équilibrage à l"intérieur de la vanne égalise les forces. La vanne à flotteur de type équilibre tire son nom de cette conception équilibrée.
La conception réduit les contraintes mécaniques et le bruit. Les vannes à flotteur peuvent contrôler les systèmes à haut débit sans flotteurs surdimensionnés. Le couple sur le levier reste faible. Le pilote n'a besoin que d'un petit mouvement. La plupart des vannes à flotteur fonctionnent silencieusement. La différence de pression à travers la vanne principale reste faible. Ces vannes à flotteur fonctionnent ensemble. Ils maintiennent le réservoir à un niveau stable.

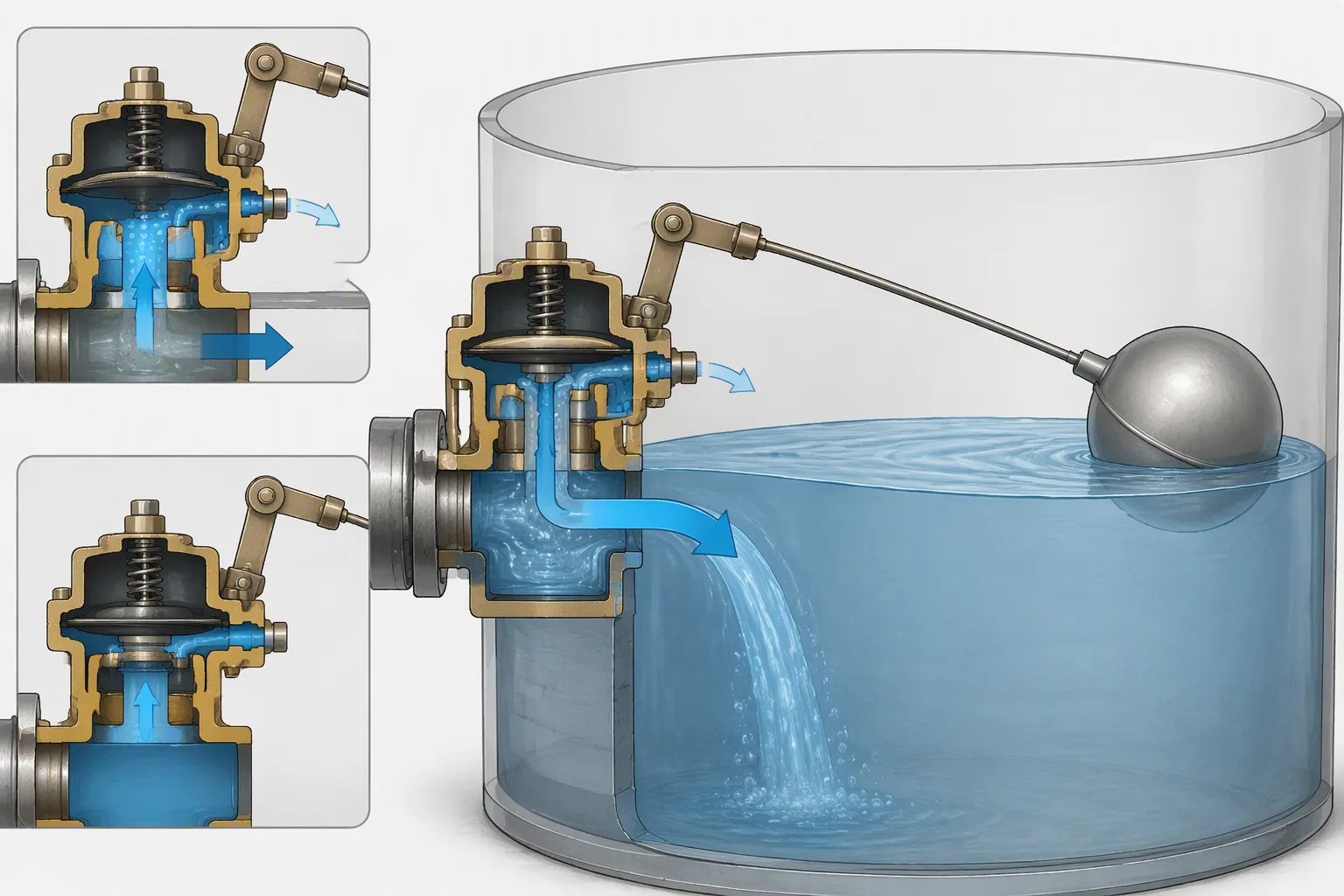

Comment fonctionne une vanne à flotteur d"équilibre
La vanne à flotteur de type équilibre effectue les mêmes étapes simples à chaque fois que le niveau d'eau change. Il contrôle le débit de liquide avec une série de changements de pression, et non avec une force mécanique. Premièrement, la surface de l’eau baisse. Le flotteur descend avec. Le bras de levier s'incline vers le bas. Ce mouvement ouvre le petit port pilote. La pression de l'eau quitte la chambre à membrane et entre dans le réservoir. Une fois cette pression disparue, le côté entrée pousse le diaphragme vers le haut. La soupape principale se soulève de son siège. Ensuite, maximum le débit d’eau entre. Le réservoir commence à se remplir.
De nombreuses vannes à flotteur fonctionnent de cette façon. La vanne à flotteur d'équilibre rend le processus plus précis. Pensez maintenant à l’inverse. Au fur et à mesure que le réservoir se remplit, le flotteur monte et soulève le bras de levier. Le bras pousse une petite rondelle ou une goupille contre l'orifice pilote. Cela le scelle complètement. Le joint emprisonne la pression de l’eau au-dessus du diaphragme. Le côté sortie est ouvert à la pression d'air normale, donc la pression d'entrée est plus forte. Ce déséquilibre pousse le diaphragme vers le bas. Cela maintient fermement la vanne principale et arrête l'afflux. C'est la différence de pression qui fait le travail le plus dur, pas la force physique.
Fonctionnement étape par étape
Le niveau de l'eau baisse . La boule flottante descend avec la surface.
Le bras de descente fait tourner le levier et ouvre la vanne pilote.
L"eau quitte la chambre à membrane, donc la pression au sommet diminue.
La pression de l'eau d'entrée pousse le diaphragme vers le haut et soulève la vanne principale.
Le réservoir se remplit à nouveau par le large siège de soupape.
Le système fonctionne également en sens inverse. Lorsque l’eau atteint le point de consigne, la flottabilité pousse le flotteur vers le haut. Le levier scelle le trou d’épingle pilote. La pression d'entrée s'accumule sur la plus grande surface du diaphragme. Il domine la force en dessous. La vanne principale se ferme complètement. Cette réaction automatique est une boucle de rétroaction négative . Le système corrige toujours sa propre erreur à partir du niveau cible . Tout changement de hauteur du réservoir provoque une réponse immédiate.
Action de pression équilibrée
Le cœur de cette conception est son équilibre des forces. Lorsque la vanne est fermée, la force du ressort qui appuie vers le bas est égale à la pression équilibrée de l'eau qui monte. Si le niveau du réservoir change, les forces se déplacent et la vanne réagit proportionnellement. Si le niveau d’eau baisse de quelques centimètres, la vanne ne s’ouvre que légèrement. Une goutte plus grosse l’ouvre complètement, permettant à une vague d’eau entrante de rattraper son retard. Cette réponse proportionnelle maintient le réservoir stable et arrête les cycles rapides.
Un piston d'équilibrage à l'intérieur de la vanne équilibre les forces des deux côtés. Il empêche une conduite d'entrée lourde de claquer la vanne. Cette conception équilibrée rend également le mouvement de fermeture plus doux. La pression de l'eau s'accumule lentement au lieu de faire claquer un mécanisme, de sorte que la valve évite les coups de bélier. Le tuyau ne tremble pas. Le système ne tremble pas. De nombreuses vannes à flotteur émettent un fort bruit lorsqu'elles se ferment, mais le type à équilibre se ferme avec une légère poussée.
L' équilibre signifie également que le flotteur effectue le même travail léger, quelle que soit la pression d'entrée. Tout type de vanne à flotteur doit déplacer un levier, mais celui-ci n'ouvre qu'une petite goupille pilote. Le pilote s'occupe des grandes forces. Les opérateurs peuvent régler facilement le point de consigne et la vanne maintient un niveau constant pendant des années de service. Cet agencement équilibré retient l’eau à un niveau stable et offre des performances fluides et silencieuses.
Type d"équilibre par rapport à la vanne à flotteur standard
Différences de conception et de performances
L'effet de levier direct conduit à une conception standard . Un levier se connecte à la boule flottante. Ce levier ferme la vanne contre le flux entrant. Un grand flotteur doit vaincre la pression de la conduite sur le siège de la vanne. Cette configuration crée un couple élevé sur le pivot et provoque également des arrêts brusques. Lorsque l’eau atteint le point de consigne, les unités standard se ferment souvent brusquement.
La conception de l’équilibre fonctionne différemment. Une petite vanne pilote et un diaphragme déplacent la vanne principale. Le flotteur ne déclenche que le pilote. Le couple de fonctionnement diminue beaucoup. Le flotteur peut rester petit même lorsque la vanne principale gère un débit important. Ce robinet à bille de type diaphragme utilise la conduite d"alimentation pour les travaux lourds. La conception équilibre la pression de l’eau à travers la vanne principale. Le côté entrée pousse le diaphragme vers le haut. La pression du côté opposé équilibre les forces. Les vannes à flotteur de cette conception réagissent en douceur aux petits changements. Ils maintiennent le réservoir à un point stable sans cliquetis.
Quand une vanne à flotteur équilibrée est le meilleur choix
Les opérateurs devraient choisir cette conception pour les grands réservoirs ou les taux de remplissage élevés. Les unités standard permettent au flotteur de combattre toute la ligne d'approvisionnement. Un gros tuyau peut rendre ce travail impossible. Le type équilibre évite le combat. Il ouvre l’orifice pilote et la vanne principale ne bouge qu’une fois la pression de l’eau stabilisée. Cette fonctionnalité convient aux réservoirs, aux réservoirs d’eau pure et aux systèmes d’abreuvement du bétail. Ces systèmes fonctionnent souvent sans supervision. Une vanne flotteur fiable arrête le débordement et maintient un niveau stable.
Des vannes à flotteur équilibrées protègent également les canalisations. Les vannes à flotteur standard se ferment rapidement. Une fermeture rapide envoie une onde de choc appelée coup de bélier. Au fil du temps, cette surtension peut desserrer les joints ou endommager la valve. La conception équilibrée se ferme lentement à mesure que la chambre du diaphragme se remplit. Ces vannes à flotteur fonctionnent silencieusement et nécessitent moins d"entretien. Le petit mouvement de flottement aide le levier et le siège pilote à durer plus longtemps. Une surface d’eau stable protège les pompes des cycles courts. Pour les réservoirs à haut débit, le type d’équilibre reste le choix le plus sûr.
Utilisations courantes et avantages des vannes à flotteur d"équilibre
Applications typiques
Les vannes à flotteur d'équilibre fonctionnent bien pour l'eau propre. Ils sont utilisés dans les réservoirs d’eau pure, les réservoirs et les systèmes d’abreuvement du bétail. Ces vannes peuvent maintenir un niveau d'eau défini sans électricité. Une vanne de remplissage s'ouvre et se ferme toute seule. Plusieurs ports de décharge répartissent l’eau entrante autour du réservoir. Cette conception empêche les réservoirs de déborder ou de trop se remplir.
La configuration mécanique est idéale pour les endroits éloignés. La vanne n"a pas besoin de câblage ni de capteurs. Lorsque le niveau d"eau baisse, le flotteur coule et le pilote s"ouvre. L"eau coule jusqu"à ce que le flotteur atteigne sa hauteur réglée. Ces vannes à flotteur réagissent à chaque changement. Une petite fuite entraîne une petite correction. Un grand tirage ouvre complètement la valve. Les réservoirs d"eau restent au niveau dont ils ont besoin.
Avantages du contrôle du niveau d"eau
Le plus grand avantage est un niveau d’eau uniforme et contrôlé. La valve s"ouvre seulement autant que nécessaire. Une petite goutte d"eau le fait s"ouvrir un peu. Une goutte plus grande le rend plus ouvert. Le piston d"équilibrage maintient la pression égale dans la vanne principale. La pression de l"eau augmente lentement sur le diaphragme. La valve se ferme ensuite avec une légère poussée. Les ouvriers n’entendent aucun claquement provenant des canalisations.
La plupart des vannes à flotteur utilisent une force directe. Le type équilibre utilise un pilote à la place. Cette conception équilibrée protège également le système. La pression de l"eau reste équilibrée des deux côtés du diaphragme. Le levier flottant ne déplace qu"une petite goupille pilote. Une pression d"entrée élevée ne rend pas la vanne plus difficile à déplacer. Ces vannes gèrent bien les systèmes à haut débit. Ils fonctionnent tranquillement depuis de nombreuses années. Le mécanisme s"use rarement. Le flotteur fait un travail léger. Les équipes peuvent ajuster le point de consigne rapidement. La vanne maintient alors le niveau d’eau normal jusqu’au prochain changement.
Le niveau d"eau baisse à nouveau et le cycle se répète. La vanne revient à chaque fois à la même position stable. Cela fait de cette vanne un choix judicieux pour les réservoirs d’eau propre. Sa fermeture en douceur stoppe les coups de bélier. Les tuyaux et les joints durent ainsi plus longtemps. La réponse constante protège également les pompes des cycles courts. Un niveau constant signifie moins de démarrages et d’arrêts de pompe.
Une vanne à flotteur de type équilibre est un dispositif mécanique. Il retient l"eau à un niveau défini à l"aide d"un flotteur, d"un levier et d"une pression équilibrée. La flottabilité déplace le flotteur. Le flotteur ouvre une petite vanne pilote. Ce pilote déplace un diaphragme. Le diaphragme ouvre ou ferme la vanne principale. Cette conception maintient le niveau d’eau stable et équilibre la pression de l’eau. Il réduit les coups de bélier et fonctionne silencieusement. Les vannes à flotteur d"équilibre conviennent aux réservoirs d"eau pure, aux réservoirs et aux systèmes d"abreuvement du bétail. Ces vannes à flotteur n"ont pas besoin d"électricité et s"usent rarement. Pour le contrôle de l’eau propre, ils restent un choix fiable et nécessitant peu d’entretien.
FAQ
Pourquoi les vannes à flotteur utilisent-elles une vanne pilote ?
Les vannes à flotteur d'équilibre utilisent une vanne pilote . Le pilote ouvre un petit port de purge. La pression de l'eau soulève alors le diaphragme. Le flotteur ne déplace qu'une petite épingle. Les vannes à flotteur standard utilisent plutôt un effet de levier direct. Le pilote réduit beaucoup le couple de fonctionnement.
Les vannes à flotteur se ferment-elles lentement ?
Oui. La chambre à membrane se remplit petit à petit. La pression s"accumule au-dessus du diaphragme. La soupape principale se met en place avec une légère poussée. Cette action lente arrête les coups de bélier. Les vannes à flotteur standard se ferment souvent brusquement. Les vannes à flotteur d"équilibre se ferment silencieusement et protègent les tuyaux.
Que se passe-t-il en cas de pression d"entrée élevée ?
La haute pression ne rend pas la vanne plus difficile à déplacer. Un piston d"équilibrage rend les forces égales à travers la vanne principale. Ces vannes à flotteur gèrent un débit élevé sans contrainte. Le flotteur ne déplace toujours qu"une petite goupille pilote. La valve maintient un niveau d"eau stable.
Où les vannes à flotteur fonctionnent-elles le mieux ?
Les opérateurs installent ces vannes dans les réservoirs d"eau propre, les réservoirs et les systèmes d"abreuvement du bétail. Une vanne de remplissage à l"équilibre n"a pas besoin d"électricité. Il s"ouvre et se ferme tout seul. Cette conception conserve le point de consigne pendant de nombreuses années. Un fonctionnement silencieux arrête le débordement.
