Un robinet à tournant sphérique à passage intégral en acier au carbone conforme à la NACE est couramment spécifié pour les oléoducs et gazoducs, les systèmes de gaz corrosif, les installations pétrochimiques et autres applications de processus exigeantes. Cependant, ces trois exigences décrivent différents aspects de la vanne :
L'acier au carbone fait principalement référence au matériau du corps de vanne.
Le port complet décrit l’alésage interne et le chemin d’écoulement.
La conformité NACE concerne la sélection des matériaux et les exigences de performance pour le service acide.
Il est important de combiner correctement ces exigences pour obtenir une fermeture fiable, une faible perte de charge, un fonctionnement sûr et une longue durée de vie dans les gaz corrosifs et autres applications à haute pression.
Qu"est-ce qu"un robinet à tournant sphérique à passage intégral en acier au carbone ?
Un robinet à tournant sphérique utilise un élément de fermeture sphérique avec un alésage en son centre. Lorsque l"alésage est aligné avec le pipeline, la vanne est ouverte. Lorsque la bille tourne à 90 degrés, le côté solide bloque le chemin d’écoulement.
Pour une explication plus détaillée de la construction et du fonctionnement du robinet à tournant sphérique, consultez l'article de DIDTEK Qu'est-ce qu'un robinet à tournant sphérique ?
Un robinet à tournant sphérique à passage intégral en acier au carbone combine :
Un corps de vanne en acier au carbone pour la résistance mécanique et la résistance à la pression.
Un port complet ou un passage à passage intégral qui correspond étroitement au pipeline connecté.
Un agencement de bille et de siège conçu pour une fermeture étanche.
Matériaux de garniture et d"étanchéité sélectionnés pour le milieu de traitement.
Exigences matérielles liées à la NACE lorsque la vanne est utilisée dans un service de gaz acide.
Les spécifications complètes de la vanne doivent inclure le corps, la bille, la tige, les sièges, la garniture, les raccords d"extrémité et l"actionneur. La conformité NACE ne peut pas être confirmée par le seul matériau du corps.
Pourquoi choisir une conception à port complet ?
Un robinet à tournant sphérique à passage intégral a une ouverture interne qui a à peu près la même taille que le pipeline. Cela crée un passage d"écoulement relativement illimité lorsque la vanne est complètement ouverte.
Restriction de débit inférieure
Étant donné que l"alésage n"est pas réduit de manière significative, une vanne à passage intégral peut aider à minimiser la perte de pression à travers la vanne. Ceci est utile dans les pipelines où le maintien de l’efficacité du débit est important.
Nettoyage plus facile des canalisations
Les conceptions à port complet sont souvent préférées dans les pipelines qui nécessitent des opérations de nettoyage, d’inspection ou de raclage. L"alésage continu offre un passage plus approprié pour les outils de pipeline compatibles.
Turbulence réduite
Une structure à orifice complet peut réduire les changements brusques de direction d"écoulement et peut contribuer à limiter les turbulences par rapport à une conception à alésage considérablement réduit.
Convient pour l"isolation des pipelines
Les robinets à tournant sphérique à passage intégral sont principalement utilisés pour l"isolation tout ou rien plutôt que pour l"étranglement continu. Ils sont généralement sélectionnés pour :
Pipelines de transport de pétrole et de gaz
Systèmes de collecte de gaz
Conduites de gaz acide
Lignes de procédés pétrochimiques
Traitement du gaz naturel
Systèmes de stockage et de chargement
Stations de vannes de sectionnement pour pipelines

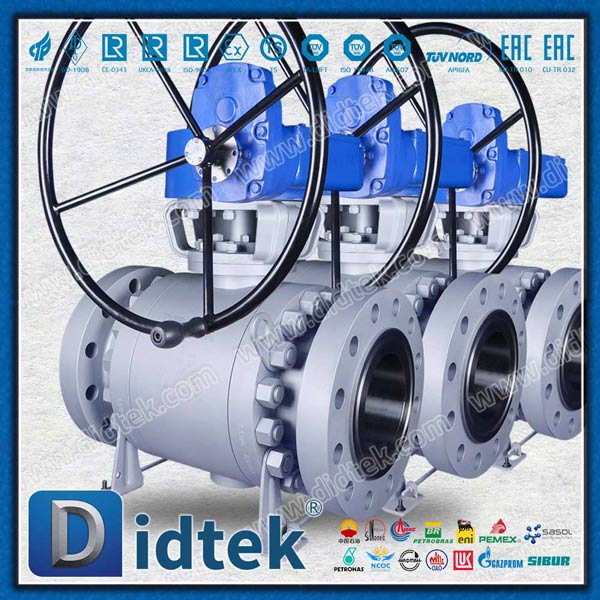

Le robinet à tournant sphérique à passage intégral de DIDTEK est une conception à entrée latérale motorisée montée sur tourillon. La page produit décrit une structure à port complet, une faible perte de charge, des performances d'arrêt élevées et une adéquation au pétrole et au gaz et à d'autres applications lourdes.
Pourquoi la conformité à la NACE est importante
Le gaz acide peut contenir du sulfure d"hydrogène, ce qui peut créer de sérieux risques pour les composants métalliques. En fonction de la pression, de la température, de la teneur en eau et des conditions chimiques, les matériaux peuvent être exposés à des mécanismes tels que la fissuration sous contrainte des sulfures ou des dommages liés à l"hydrogène.
Un robinet à tournant sphérique NACE doit donc être sélectionné en fonction des conditions réelles de service et de la norme de projet applicable.
La sélection liée à la NACE peut impliquer :
Matériau du corps de vanne
Matériau de la boule et de la tige
Dureté des garnitures
Traitement thermique
Procédures de soudage et de réparation
Traçabilité des matières
Tests de service sourd
Tests de pression et d"étanchéité
Documentation et certification
La conformité NACE n’est pas la même chose que la certification API 6D ou la certification anti-incendie. Chaque norme répond à des exigences techniques différentes.
L"acheteur doit confirmer si le projet nécessite la NACE MR0175/ISO 15156, la NACE MR0103 ou une autre spécification de service acide spécifique à l"entreprise.
Robinets à tournant sphérique en acier au carbone pour le service de gaz acide
L"acier au carbone est fréquemment utilisé pour les vannes de canalisations industrielles car il offre une bonne résistance mécanique et est généralement plus économique que de nombreux aciers inoxydables ou alliages à base de nickel.
Un robinet à tournant sphérique en acier au carbone peut être sélectionné pour les applications qui nécessitent :
Haute résistance mécanique
Isolation des canalisations
Grandes dimensions nominales
Fonctionnement à haute pression
Fonctionnement de la boîte de vitesses ou de l"actionneur
Fonctionnalité de blocage et de purge
Construction coupe-feu
Protection antistatique
Le produit en acier au carbone référencé par DIDTEK est un robinet à tournant sphérique monté sur tourillon à alésage réduit DN80 avec une boîte de vitesses. La page répertorie des caractéristiques telles que des performances d"arrêt élevées, un blocage et une purge, une décharge de pression à cavité automatique, une conception ignifuge, une construction de tige anti-éruption et une conception antistatique.
Pour un projet nécessitant un robinet à tournant sphérique à passage intégral en acier au carbone , l'acheteur doit confirmer que la configuration finale comprend :
Qualité du corps en acier au carbone
Alésage complet
Classe de pression requise
Matériaux en contact avec le produit conformes à la NACE
Sièges et garniture de tige adaptés
Connexion d"extrémité requise
Documentation du service sour
Un corps en acier au carbone à lui seul ne constitue pas automatiquement une vanne adaptée au service des gaz corrosifs.
Principales caractéristiques de conception
Construction montée sur tourillon
Les robinets à bille montés sur tourillon utilisent des supports mécaniques pour maintenir la bille en position. Cela peut réduire le couple de fonctionnement et améliorer la stabilité, en particulier dans les applications de plus grande taille et à pression plus élevée.
Ils sont couramment utilisés lorsque la vanne doit fonctionner de manière fiable sur des cycles répétés ou lorsqu"un réducteur ou un actionneur est requis.
Fermeture étanche
Les systèmes de gaz acide nécessitent un confinement fiable. La conception du siège, la finition de la surface de la bille, le joint de la tige et le joint du corps doivent fonctionner ensemble pour atteindre les performances de fuite requises.
La classe d"arrêt requise doit être identifiée dans la fiche technique de la vanne et confirmée par la procédure de test appropriée.
Fonction de blocage et de purge
Un dispositif de blocage et de purge peut aider à isoler la conduite et à libérer la pression de la cavité de la vanne. Ceci est utile lors de la maintenance, de l’inspection et de l’isolation du système.
La configuration exacte de blocage et de purge doit être confirmée pour la conception de vanne sélectionnée.
Soulagement de la pression de l"auto-cavité
Les changements de température ou les fluides de procédé piégés peuvent provoquer une accumulation de pression à l"intérieur de la cavité de la vanne. Une conception de siège auto-soulagée peut aider à gérer cette pression dans les conditions de fonctionnement spécifiées.
Tige anti-éruption
Une tige anti-éruption aide à empêcher la tige d"être éjectée du corps de la vanne en cas de pression interne. Il s’agit d’un élément de sécurité important pour le service de gaz et d’hydrocarbures à haute pression.
Conception antistatique
L"électricité statique peut créer un risque d"inflammation lorsque la vanne manipule des gaz ou des hydrocarbures inflammables. Une conception antistatique assure la continuité électrique entre la bille, la tige et le corps de la vanne.
Fonctionnement de la boîte de vitesses ou de l"actionneur
Les robinets à tournant sphérique de grande taille ou à haute pression peuvent nécessiter une boîte de vitesses, un actionneur pneumatique, un actionneur hydraulique ou un actionneur électrique en raison du couple de fonctionnement.
L"actionneur doit être sélectionné en fonction de :
Couple de soupape
Pression et température
Fréquence de fonctionnement
Exigences d"ouverture ou de fermeture sur échec
Exigences d"arrêt d"urgence
Classification des zones dangereuses
Puissance disponible ou air instrument
Exigences NACE, API et sécurité-incendie
Un robinet à tournant sphérique à passage intégral en acier au carbone peut être tenu de se conformer à plusieurs normes en même temps. Ces normes ne doivent pas être considérées comme interchangeables.
Exigences NACE
Les exigences de la NACE se concentrent sur l"adéquation des matériaux au service acide. La spécification applicable peut définir les qualités de matériaux, les limites de dureté, le traitement thermique, les tests et la documentation.
L"exigence exacte doit être indiquée dans les spécifications d"achat plutôt que communiquée uniquement sous la forme « Valve NACE ».
API6D
L"API 6D est généralement associée aux vannes de pipeline et couvre les exigences liées à la conception, à la fabrication, aux tests et à la documentation.
Un robinet à tournant sphérique de pipeline peut être conçu selon l"API 6D tout en exigeant également une conformité NACE et sécurité-incendie distincte.
API 607 et API 6FA
La certification de sécurité incendie vérifie les performances de la vanne après exposition au feu conformément à la norme de test applicable.
Pour une comparaison pratique, lisez l'article de DIDTEK sur les vannes à bille coupe-feu : exigences API 607 et API 6FA..
API 607 et API 6FA doivent être spécifiées en fonction du type de vanne, de l"application et des exigences du projet. Une déclaration telle que « conception résistante au feu » ne doit pas automatiquement être considérée comme une preuve de performances certifiées en matière de sécurité incendie.
Référence du robinet à tournant sphérique NACE
DIDTEK propose un robinet à tournant sphérique NACE avec garniture NACE, matrice en nickel et sièges en graphite, ainsi qu'une conception à bille flottante chromée F316.
La page produit répertorie API 6D, BS 5351, ASME B16.34, API 607 et API 598 parmi les références de conception, de sécurité incendie et de tests. Cependant, l"exigence finale de la NACE doit toujours être vérifiée par rapport à la fiche technique du projet et aux certificats requis.
Vannes à bille à passage complet ou à passage réduit
Fonctionnalité | Robinet à tournant sphérique à passage complet | Robinet à tournant sphérique à port réduit |
|---|
Alésage interne | Similaire au diamètre du pipeline | Plus petit que le diamètre du pipeline |
Perte de pression | Généralement inférieur | Généralement plus élevé |
Aptitude au porcage | Souvent préféré | Peut restreindre certaines opérations de raclage |
Taille et poids de la vanne | Peut être plus grand ou plus lourd | Peut-être plus compact |
Coût | Généralement plus élevé | Généralement plus économique |
Utilisation typique | Service de pipeline et de faible perte de charge | Isolation générale et systèmes sensibles à l"espace |
Le bon choix dépend de la conception du pipeline. Une vanne à port réduit peut convenir lorsque la perte de pression et le raclage ne sont pas critiques. Une vanne à passage intégral est souvent préférée lorsque la capacité de débit, le nettoyage des canalisations ou une restriction minimale sont importants.
Comment spécifier la bonne vanne
Avant de commander un robinet à tournant sphérique à passage intégral en acier au carbone conforme à la NACE, fournissez les informations suivantes :
Taille nominale
Spécifiez la taille du pipeline et si un alésage complet est requis.
Classe de pression
Inclure la pression de fonctionnement normale, la pression de conception et la classe de pression ASME requise.
Température de fonctionnement
Indiquer les températures normales, minimales et maximales.
Milieu de traitement
Identifiez le gaz ou le liquide, y compris la concentration de sulfure d'hydrogène, la teneur en eau et les contaminants.
Matériau du corps
Spécifiez la qualité d'acier au carbone requise et la norme de matériau.
Exigence NACE
Identifiez la NACE applicable ou la spécification de service acide spécifique au projet.
Matériaux du siège et du joint
Confirmer la compatibilité avec les conditions de fluide, de température, de pression et de décompression.
Structure de la vanne
Sélectionnez une construction flottante ou montée sur tourillon en fonction de la taille, de la pression et du couple de fonctionnement.
Connexion d'extrémité
Spécifiez un type de connexion à bride, soudée bout à bout, RTJ ou autre.
Exigences en matière de sécurité incendie
Identifiez si API 607, API 6FA ou une autre norme de sécurité incendie est requise.
Disposition de l'actionneur
Confirmer le fonctionnement manuel, à boîte de vitesses, pneumatique, hydraulique ou électrique.
Inspection et documentation
Demandez des certificats de matériaux, de la documentation NACE, des rapports d'essais de pression, des certificats de sécurité incendie et d'autres dossiers de projet.
La catégorie de produits de robinets à tournant sphérique de DIDTEK comprend des configurations de robinets à tournant sphérique flottants, montés sur tourillon, à entrée supérieure, entièrement soudés, au GNL, à trois voies et autres pour les applications de gaz, de pétrole, de produits chimiques et d'énergie hydrogène.
Foire aux questions
Qu"est-ce qu"un robinet à tournant sphérique à passage intégral en acier au carbone ?
Il s"agit d"un robinet à tournant sphérique avec un corps en acier au carbone et un alésage interne approximativement de la même taille que le pipeline connecté. Cette conception contribue à réduire la restriction du débit et est souvent utilisée pour l"isolation des pipelines.
Une vanne en acier au carbone est-elle automatiquement conforme aux exigences NACE ?
La conformité NACE dépend de l"ensemble des matériaux et des spécifications de fabrication, y compris la carrosserie, les garnitures, la dureté, le traitement thermique, les sièges, les tests et la documentation requise.
Qu"est-ce qu"une vanne de service pour gaz corrosifs ?
Une vanne de service pour gaz acide est conçue et spécifiée pour les systèmes contenant du sulfure d"hydrogène ou d"autres conditions de service acide. Les matériaux des vannes doivent être sélectionnés pour réduire le risque de dommages dus à un service acide dans les conditions de fonctionnement réelles.
Pourquoi utiliser un robinet à tournant sphérique à passage intégral dans un pipeline ?
Une conception à port complet peut réduire la perte de pression et fournir un chemin d’écoulement plus continu. Il peut également être privilégié pour des opérations compatibles de raclage, de nettoyage et d’inspection.
Un robinet à tournant sphérique est-il adapté au service NACE ?
Un robinet à tournant sphérique monté sur tourillon peut être utilisé en service NACE lorsque ses exigences complètes en matière de matériaux, de garnitures, d"étanchéité et d"essai répondent aux spécifications de service acide applicables.
L"enquête doit inclure la taille, la classe de pression, la température, la composition du fluide, la concentration de sulfure d"hydrogène, la teneur en eau, les exigences en matière d"orifice complet ou réduit, les matériaux du corps et des garnitures, la norme NACE applicable, les exigences en matière de connexion d"extrémité et d"actionneur.
Conclusion
Un robinet à tournant sphérique à passage intégral en acier au carbone conforme à la NACE doit être sélectionné en tant qu"ensemble technique complet. L"acier au carbone offre la résistance requise du corps, la construction à orifice complet aide à réduire la restriction de débit et les exigences NACE concernent l"adéquation de la vanne au service de gaz acide.
Pour des spécifications fiables, confirmez l"alésage de la vanne, les matériaux du corps et des éléments internes, les matériaux du siège et de la garniture, la classe de pression, les exigences de sécurité incendie, la disposition de l"actionneur et la documentation de service acide.
Avec une conception correcte et une vérification spécifique au projet, un robinet à tournant sphérique à passage intégral en acier au carbone peut fournir une isolation fiable pour les pipelines, les installations pétrolières et gazières, les usines pétrochimiques et les systèmes de gaz acide.
