Si vous spécifiez un système de tuyauterie industrielle, vous vous demanderez peut-être : « Qu"est-ce qu"un robinet à tournant sphérique et quand dois-je en utiliser un ? » Un robinet à tournant sphérique est une vanne quart de tour qui utilise une sphère percée pour démarrer ou arrêter l"écoulement du fluide. Sa structure compacte, son fonctionnement rapide et son arrêt fiable le rendent courant dans les systèmes pétroliers et gaziers, de traitement chimique, de GNL, de production d"électricité, de traitement de l"eau et de gaz industriels. Cependant, la conception correcte dépend de la pression, de la température, du fluide, de la taille de la conduite, des exigences d"étanchéité et de la fréquence de fonctionnement. Ce guide explique le fonctionnement d"un robinet à tournant sphérique, compare ses principaux types, passe en revue les matériaux et les normes et propose un processus de sélection pratique.
Table des matières
Points clés à retenir
Un robinet à tournant sphérique utilise une bille rotative avec un alésage pour contrôler le débit de fluide.
Un tour de 90 degrés déplace normalement la vanne entre les positions complètement ouverte et complètement fermée.
Les robinets à tournant sphérique sont principalement des vannes d"isolement, et non des vannes d"étranglement à usage général.
Les conceptions flottantes et montées sur tourillon répondent à différentes exigences en matière de taille, de pression et de couple.
Les vannes à passage intégral réduisent la restriction de débit, tandis que les vannes à passage réduit peuvent réduire le poids et le coût.
Les matériaux du corps, des garnitures, du siège et des joints doivent correspondre au fluide et aux conditions de fonctionnement.
API 6D, API 607, API 6FA et NACE MR0175/ISO 15156 répondent à des exigences de projet différentes et ne doivent pas être traitées comme des certifications interchangeables.
Qu"est-ce qu"un robinet à tournant sphérique ?
Un robinet à tournant sphérique est un dispositif de contrôle de débit qui utilise un élément de fermeture sphérique avec un trou, ou alésage, en son centre. La bille est installée à l"intérieur du corps de la vanne et soutenue par une tige. Lorsque l’alésage est aligné avec le pipeline, le fluide peut le traverser. Lorsque la bille tourne de manière à ce que l"alésage soit perpendiculaire au pipeline, le passage est bloqué.
La construction de base comprend normalement un corps de vanne, une bille, une tige, des sièges, une garniture de tige, des raccords d"extrémité et un dispositif de commande. Selon la conception, le corps peut être d"une seule pièce, de deux pièces ou de trois pièces. La vanne peut être actionnée par un levier manuel, une boîte de vitesses, un actionneur électrique, un actionneur pneumatique ou un actionneur hydraulique.
Pour les projets industriels, la catégorie de produits de robinets à tournant sphérique peut inclure des configurations flottantes, montées sur tourillon, à entrée supérieure, entièrement soudées, à trois voies, à quatre voies, cryogéniques et autres. Chaque configuration est destinée à une combinaison particulière d'exigences en matière de pression, de température, d'installation, de maintenance et de processus.
Contrairement à un robinet à tournant sphérique, qui est couramment utilisé pour réguler le débit, un robinet à tournant sphérique standard est principalement conçu pour une isolation tout ou rien. Il est sélectionné lorsque le système doit démarrer ou arrêter le débit rapidement et fournir une étanchéité fiable une fois fermé. Pour une comparaison directe avec les équipements d'isolation multitours, examinez également les options de vannes à vanne disponibles.
Principe de fonctionnement du robinet à tournant sphérique
Le principe de fonctionnement du robinet à bille est basé sur la rotation de la bille autour d"un axe relié à la tige. La séquence opératoire est simple :
En position ouverte, l"alésage de la bille est aligné avec le pipeline.
L"actionneur ou la poignée fait tourner la tige d"environ 90 degrés.
La tige fait tourner la balle à l"intérieur du corps.
En position fermée, le côté solide de la bille fait face au chemin d"écoulement.
Les sièges s"appuient contre la bille pour créer un joint autour de l"élément de fermeture.
Lorsque la vanne est complètement ouverte, une vanne à bille à passage intégral crée un chemin d"écoulement presque droit. Dans une conception à orifice réduit, l"alésage est plus petit que le tuyau connecté, de sorte que la zone d"écoulement est réduite et la perte de pression peut être plus élevée.
Le mécanisme d"étanchéité dépend de la relation entre la bille, les sièges et la pression de la conduite. Dans un robinet à bille flottante, la bille n"est pas fixée sur un tourillon inférieur. La pression différentielle peut pousser la bille vers le siège en aval, contribuant ainsi à créer une fermeture. Dans un robinet à tournant sphérique monté sur tourillon, la bille est soutenue par des tiges ou tourillons supérieur et inférieur. Cela réduit la force nécessaire pour faire tourner la bille, en particulier dans les vannes plus grandes ou à pression plus élevée.
Les robinets à tournant sphérique industriels peuvent utiliser des sièges souples, des sièges métalliques ou des agencements de sièges spéciaux. Les sièges souples peuvent assurer une étanchéité étanche pour des températures et des supports compatibles. Les modèles à siège métallique sont utilisés lorsque l"application implique des températures plus élevées, des particules abrasives ou des conditions susceptibles d"endommager les sièges en polymère.
Quelle est la fonction d’un robinet à tournant sphérique ?
La fonction principale du robinet à tournant sphérique est d"isoler une section de tuyauterie. Un robinet à tournant sphérique fermé arrête le débit afin que l"équipement puisse être démarré, inspecté, entretenu ou mis hors service. Un robinet à tournant sphérique ouvert permet au fluide de traitement de se déplacer dans la conduite avec une résistance relativement faible.
Selon la conception, un robinet à tournant sphérique peut également remplir plusieurs fonctions supplémentaires :
Coupez les gaz, les liquides ou les fluides de traitement compatibles
Fournit une isolation d"urgence lorsqu"il est connecté à un actionneur rapide
Flux direct entre différentes canalisations dans une conception à trois ou quatre voies
Prise en charge des arrangements de double blocage et de purge lorsqu"ils sont spécifiquement configurés
Fournit une isolation fiable dans les systèmes de pipelines à haute pression
Réduit l"encombrement par rapport à de nombreuses vannes multitours
Prise en charge des séquences de processus automatisées via un actionnement électrique, pneumatique ou hydraulique
Un robinet à tournant sphérique ne doit pas être sélectionné pour un étranglement continu simplement parce qu"il peut rester partiellement ouvert. Une ouverture partielle peut produire une vitesse locale élevée, des turbulences, des vibrations et une érosion du siège. Si un processus nécessite une régulation de débit fréquente et précise, un robinet à soupape ou un robinet à tournant sphérique spécialement conçu pour le service de contrôle peut être plus approprié.
Principaux types de robinets à tournant sphérique
Les robinets à tournant sphérique peuvent être classés par structure de support, construction du corps, taille d"alésage, disposition des orifices, matériau du siège, connexion d"extrémité et méthode de fonctionnement. Voici quelques-uns des types les plus importants pour les acheteurs industriels.
Robinet à tournant sphérique flottant
Un robinet à tournant sphérique flottant utilise une bille maintenue en position par les sièges et la tige mais qui n"est pas soutenue par un tourillon monté en bas. La pression de la conduite peut pousser la bille vers le siège aval, augmentant ainsi la force d"étanchéité.
Les conceptions flottantes sont souvent utilisées dans les canalisations de petit et moyen diamètre. Ils peuvent offrir une construction relativement simple, une bonne fermeture et un coût initial inférieur. Cependant, le couple de fonctionnement peut augmenter à mesure que la taille de la vanne et la pression augmentent, car la bille doit être déplacée contre la friction du siège et la pression de la conduite.
Robinet à tournant sphérique monté sur tourillon
Un robinet à tournant sphérique monté sur tourillon possède une bille fixe soutenue par des tourillons ou des surfaces d"appui. La balle ne bouge pas de manière significative dans le sens du flux. Les sièges sont souvent actionnés vers la balle par des ressorts et la pression de la ligne.
Cette conception est bien adaptée aux tailles plus grandes, aux pressions plus élevées et aux applications où le couple de l'actionneur doit être contrôlé. de Didtek La gamme de robinets à tournant sphérique comprend des conceptions destinées aux services industriels exigeants tels que les applications pétrolières et gazières, le GNL, la pétrochimie et l'énergie.
Robinet à tournant sphérique à entrée supérieure
Un robinet à tournant sphérique à entrée supérieure permet de retirer les principaux composants internes du haut du corps. Cela peut être utile lorsque la vanne est installée dans une canalisation difficile à retirer ou lorsqu"un accès de maintenance est disponible au-dessus de la vanne.

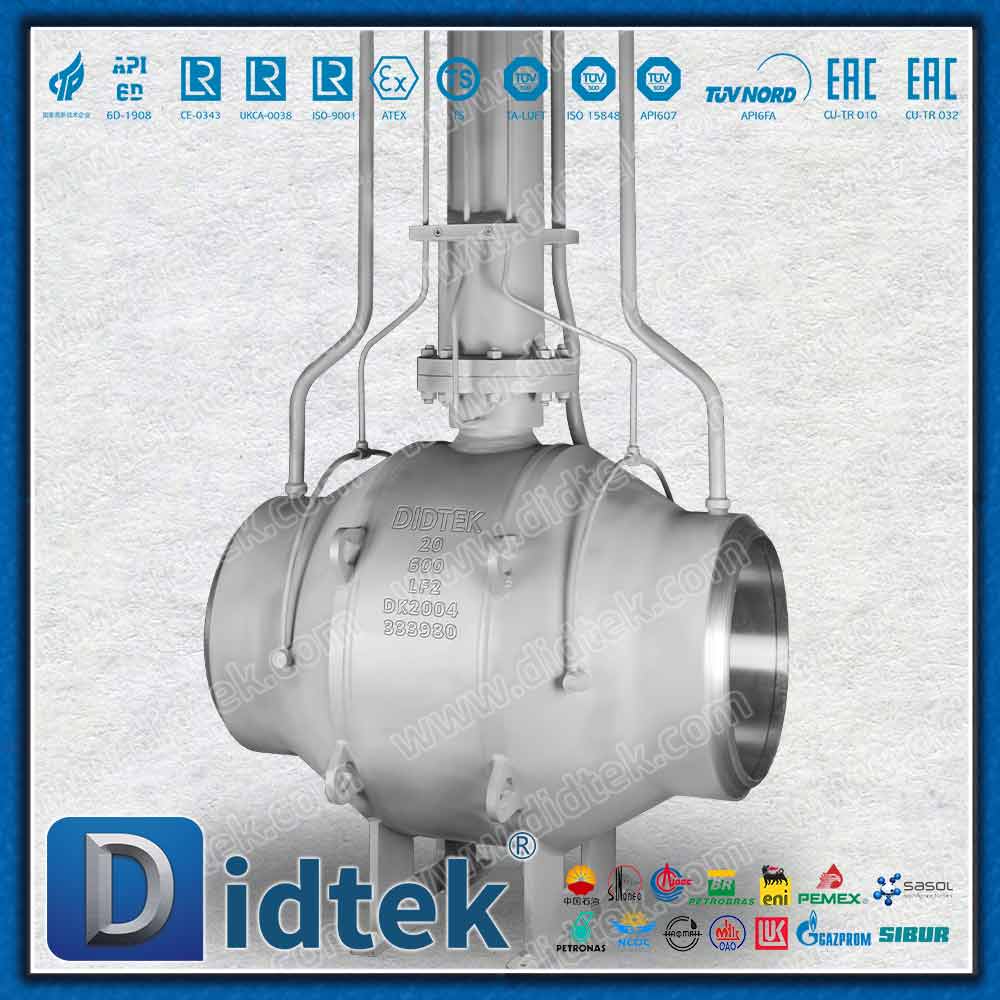

Robinet à tournant sphérique entièrement soudé
Un robinet à tournant sphérique entièrement soudé possède un corps soudé qui minimise le nombre de chemins de fuite externes potentiels. Cette configuration est souvent envisagée pour les pipelines enterrés, les systèmes de transmission et les applications où de longs intervalles d"entretien et un accès réduit pour la maintenance sont importants. La conception complète doit encore être vérifiée pour les exigences d"inspection, de réparation, de test de pression et d"installation.
Robinet à tournant sphérique à trois et quatre voies
Les vannes à bille multivoies utilisent des billes spécialement percées pour détourner, mélanger ou sélectionner le débit entre plusieurs connexions. Ils sont utiles dans les systèmes de traitement qui nécessitent un acheminement du débit sans installer plusieurs vannes d"isolement distinctes. La disposition des ports doit être clairement spécifiée, car un robinet à tournant sphérique à trois voies à port L et à port T offrent des chemins d"écoulement différents.
Les robinets à tournant sphérique à siège souple utilisent des matériaux de siège polymères ou élastomères sélectionnés en fonction du fluide et de la température. Ils sont couramment utilisés lorsqu"une fermeture étanche est requise et que la température se situe dans les limites du matériau du siège.
Les robinets à tournant sphérique à siège métallique utilisent des surfaces d"étanchéité métalliques ou un dispositif d"étanchéité métal sur métal. Ils peuvent être envisagés pour les applications à haute température, abrasives, sales ou à service intensif où les sièges souples pourraient se déformer, se dégrader ou être endommagés.
Robinet à tournant sphérique flottant et robinet à tournant sphérique
Le choix entre un robinet à tournant sphérique flottant et un robinet à tournant sphérique est généralement basé sur la taille, la pression, le couple de fonctionnement et les exigences du cycle de vie du projet.
Fonctionnalité | Robinet à tournant sphérique flottant | Robinet à tournant sphérique monté sur tourillon |
|---|
Support de balle | Maintenu par tige et sièges | Supporté par des tourillons ou des roulements fixes |
Utilisation typique | Lignes de petite et moyenne taille | Conduites de moyennes et grandes dimensions ou haute pression |
Couple de fonctionnement | Peut augmenter avec la taille et la pression | Généralement plus bas et plus prévisible pour les grandes vannes |
Construction | Souvent plus simple | Plus de composants et de structure de support |
Chargement du siège | La pression différentielle pousse la balle vers le siège | Les sièges sont généralement alimentés par ressorts ou par pression |
Considérations relatives à l"entretien | Disposition interne simple dans de nombreux modèles | Peut offrir des fonctionnalités d"accès en fonction de la conception de la carrosserie |
Cette comparaison est un guide plutôt qu’une règle absolue. Une petite vanne à tourillon peut être sélectionnée pour un service spécial, et une vanne flottante peut convenir pour une conduite plus grande lorsque la pression et le couple restent dans les limites de conception. Le fabricant doit confirmer le calcul du couple, le dimensionnement de l"actionneur, la classe de pression et les performances du siège.
Vannes à bille à passage intégral et à passage réduit
Un robinet à tournant sphérique à passage intégral a un alésage proche du diamètre intérieur du tuyau connecté. Lorsqu"il est complètement ouvert, il minimise la restriction du débit et peut être utile en cas de perte de pression, de rétention de produit ou de raclage de pipeline.
Un robinet à tournant sphérique à port réduit a un alésage plus petit que celui du pipeline. Il peut être plus compact ou économique et peut réduire le poids et le coût de la vanne. Le compromis est qu"il crée plus de changement de vitesse et de perte de pression qu"une conception comparable à port complet.
Facteur de sélection | Port complet | Port réduit |
|---|
Restriction de débit | Inférieur | Plus haut que le port complet |
Raclage de pipeline | Souvent préféré lorsque le raclage est nécessaire | Peut ne pas convenir, en fonction de la conception de l"alésage et du racleur |
Taille et poids de la vanne | Peut être plus grand ou plus lourd | Peut être plus compact |
Coût initial | Souvent plus élevé | Peut-être plus économique |
Raison typique de sélection | Zone d"écoulement maximale et obstruction minimale | Espace, poids, coût ou flexibilité des processus |
Le choix du port doit être basé sur le calcul du débit réel. Un alésage plus petit ne constitue pas automatiquement un problème si la chute de pression, la vitesse et les exigences de nettoyage sont acceptables.
Matériaux des robinets à tournant sphérique
Les matériaux des robinets à tournant sphérique comprennent le corps, la bille, la tige, les sièges, les joints, les boulons et toute garniture spéciale. Il ne suffit pas de sélectionner uniquement le matériau du corps, car les matériaux du siège et du joint déterminent souvent les limites pratiques de température et de produits chimiques.
Matériaux de carrosserie et de garniture
Les choix courants de carrosserie et de garniture comprennent :
Acier au carbone pour de nombreux services industriels généraux et pétroliers
Acier inoxydable pour la résistance à la corrosion et certains services chimiques
Acier forgé pour les exigences de haute pression ou de corps compact
Acier au carbone basse température ou acier inoxydable approprié pour un service cryogénique et basse température
Acier inoxydable duplex ou super duplex pour certains environnements corrosifs et contenant des chlorures
Alliages de nickel ou autres matériaux spéciaux pour conditions chimiques très exigeantes
Matériaux du siège et du joint
En fonction de la température, de la pression et du fluide, les sièges et les joints peuvent utiliser du PTFE, du PTFE renforcé, du PEEK, du nylon, des élastomères, du graphite ou des matériaux métalliques. La compatibilité des matériaux doit être vérifiée par rapport aux risques d’exposition aux produits chimiques, de perméation, de cycles thermiques, d’abrasion et de décompression.
Pour les applications cryogéniques, les matériaux doivent rester fonctionnels à très basses températures. La conception peut également nécessiter un chapeau allongé pour maintenir le joint de tige éloigné de la zone froide et aider à protéger l'accès d'exploitation et de maintenance. Pour le GNL et d’autres systèmes basse température, envisagez des solutions de vannes cryogéniques dédiées plutôt que d’adapter une vanne à température ambiante standard.
Pressions et températures nominales des robinets à tournant sphérique
Les valeurs nominales de pression et de température des vannes à bille définissent les conditions dans lesquelles la vanne peut contenir et contrôler en toute sécurité le fluide spécifié. Les désignations de pression courantes incluent les classes de pression ASME telles que les classes 150, 300, 600, 900, 1 500 et 2 500, ainsi que les valeurs PN selon les normes métriques. Ces désignations ne doivent pas être comparées sans vérifier la norme et le tableau de notation applicables.
La pression nominale n’est pas une constante unique pour toutes les températures. À mesure que la température augmente, la pression admissible peut diminuer en raison de changements dans la résistance du corps, les performances du siège, le comportement du joint et les propriétés des matériaux. Une vanne marquée d"une classe de pression nominale nécessite toujours un tableau pression-température pour le matériau et le service réels.
Les questions d"évaluation importantes incluent :
Quelles sont les pressions de fonctionnement normales, minimales et maximales ?
La pression indiquée est-elle une pression en amont, une pression différentielle ou les deux ?
Quelles sont les températures de conception, de fonctionnement et de perturbation ?
La valve est-elle à siège souple ou à siège métallique ?
Le produit contient-il des particules abrasives, des solides ou du sulfure d"hydrogène ?
La vanne est-elle soumise à des cycles thermiques ou à une dépressurisation rapide ?
Quelles sont les pressions d’essai de coque et de siège requises ?
Pour les robinets à tournant sphérique cryogéniques, l"acheteur doit également confirmer les propriétés d"impact à basse température, la contraction thermique, les performances de fuite du siège, la longueur du chapeau, la décompression de la cavité et les tests à basse température. Pour les vannes actionnées, l"actionneur doit être dimensionné pour le couple maximum requis, et pas seulement pour le couple de fonctionnement normal.
Applications des robinets à tournant sphérique dans le pétrole et le gaz
Les robinets à tournant sphérique sont largement utilisés dans le secteur pétrolier et gazier, car de nombreuses opérations de pipelines et de procédés nécessitent une isolation rapide et fiable. Les emplacements typiques comprennent les systèmes de collecte en amont, les pipelines de transport intermédiaires, les installations de traitement du gaz, les raffineries, les usines pétrochimiques, les terminaux de stockage, les systèmes de chargement et les infrastructures de GNL.
Systèmes en amont et de collecte
Dans les installations en amont, des robinets à tournant sphérique peuvent être utilisés pour isoler les conduites de puits, les séparateurs, les collecteurs, les conduites d"écoulement et les ensembles d"équipements. Les fluides peuvent contenir du gaz, du pétrole brut, de l"eau, du sable et des composants corrosifs. La conception de la vanne doit donc tenir compte de l"érosion, des fluctuations de pression, de la compatibilité des matériaux et de l"accès pour la maintenance.
Pipelines du secteur intermédiaire
Les pipelines de transport et de distribution nécessitent généralement une isolation complète, une faible résistance à l"écoulement, un fonctionnement d"actionneur et des performances fiables sur de longues périodes de service. Un robinet à tournant sphérique monté sur tourillon peut être envisagé pour les conduites de plus grande taille et les services à pression plus élevée. Des conceptions entièrement soudées peuvent être spécifiées pour les applications de pipelines enterrés ou longue distance où les chemins de fuite externes et l"accès pour la maintenance sont des considérations importantes.
Usines de raffinage et pétrochimiques
Dans les raffineries et les installations pétrochimiques, les robinets à tournant sphérique peuvent isoler les pompes, les compresseurs, les cuves, les échangeurs de chaleur, les réservoirs de stockage et les conduites de traitement. La sélection peut nécessiter une conception ignifuge, des dispositions antistatiques, des tiges anti-éruption, un contrôle des émissions fugitives, des garnitures spéciales ou des sièges métalliques. Ces exigences sont spécifiques au projet et doivent être incluses dans la fiche technique de la vanne.
GNL et systèmes basse température
Le GNL et les autres gaz liquéfiés nécessitent des vannes conçues pour des températures extrêmement basses. Un robinet à tournant sphérique standard n’est pas automatiquement adapté au service GNL. Les ingénieurs doivent évaluer les matériaux de la carrosserie et des garnitures, la conception du capot allongé, le comportement des sièges, la contraction thermique, les tests, l"isolation et les exigences d"isolation d"urgence.
Didtek présente des options de vannes industrielles et des informations basées sur les applications à travers ses solutions pour les systèmes de pétrole et de gaz, de GNL, de produits chimiques et de gaz industriels . Le produit doit encore être adapté aux données de processus et aux spécifications du projet de l'acheteur.
Normes API 6D, API 607, API 6FA et NACE
Les normes sont souvent incluses dans les spécifications des robinets à tournant sphérique industriels, mais chaque norme aborde un sujet différent. Une référence standard ne doit jamais être considérée comme un substitut à la révision de la spécification complète du projet.
API6D
La spécification API 6D couvre les vannes de pipeline et de tuyauterie. Il est couramment référencé pour la conception, la fabrication, l’inspection, les tests, la documentation et les exigences connexes des vannes de pipeline. L"API 6D peut s"appliquer aux vannes, clapets, clapets à bille et anti-retour en acier utilisés dans le service des pipelines.
Lorsqu"un acheteur demande un robinet à tournant sphérique API 6D, le fabricant doit confirmer l"édition requise, la plage de tailles, la classe de pression, le raccordement d"extrémité, la conception du corps, les tests, le marquage, la documentation et si une certification ou une licence est requise pour le projet.
API607
La norme API 607 traite des essais au feu pour les vannes quart de tour et les vannes équipées de sièges non métalliques. Il évalue les performances de rétention de pression et d"arrêt de la vanne pendant et après un essai d"incendie spécifié. Pour un robinet à tournant sphérique, l"API 607 est particulièrement pertinente lorsque des sièges souples ou d"autres composants non métalliques font partie de la conception.
API 607 ne signifie pas que chaque partie d"un ensemble de vannes automatisées a été certifiée de la même manière. L"acheteur doit vérifier l"étendue du test, la configuration de la vanne, les matériaux du siège et la documentation fournie.
API6FA
La norme API 6FA couvre les essais au feu des vannes. Il est utilisé pour les tests de type incendie sur les conceptions de vannes applicables et peut apparaître dans les spécifications de l"industrie du pétrole, du gaz, du raffinage et de la transformation. API 6FA et API 607 sont liées à l"évaluation de la sécurité incendie, mais elles ne sont pas interchangeables par défaut. La norme requise dépend du type de vanne, de la conception, des spécifications du projet et des critères d"acceptation de l"acheteur.
NACE MR0175 et ISO 15156
La norme NACE MR0175/ISO 15156 fournit des exigences matérielles pour les équipements utilisés dans les environnements de production pétrolière et gazière contenant du sulfure d"hydrogène. Pour un robinet à tournant sphérique, les exigences peuvent affecter le corps, les garnitures, les boulons, la dureté, le traitement thermique et d"autres matériaux métalliques.
La conformité NACE ne s"obtient pas simplement en ajoutant le mot « NACE » à un devis. Le fabricant a besoin des conditions de service réelles, notamment de l"exposition au sulfure d"hydrogène, de la température, de la pression, de la teneur en chlorure, du pH, du soufre élémentaire et d"autres informations pertinentes. Le matériau sélectionné et la voie de fabrication doivent ensuite être évalués par rapport aux exigences applicables.
Comment sélectionner un robinet à tournant sphérique industriel
Utilisez le processus suivant lors de la sélection d’un robinet à tournant sphérique industriel pour un nouveau projet ou une application de remplacement.
1. Définir le support
Indiquez le nom du fluide, sa concentration, sa viscosité, sa teneur en matières solides, ses composants corrosifs, sa toxicité, son inflammabilité et la contamination attendue. Le gaz, le pétrole, l"eau, la vapeur, le GNL, l"hydrogène et les produits chimiques peuvent nécessiter des matériaux et des dispositions d"étanchéité très différents.
2. Confirmer la pression et la température
Fournit la pression normale et maximale, la température minimale et maximale, la pression de conception, la température de conception et toutes les conditions de surpression. Vérifiez l’évaluation complète de la pression et de la température plutôt que de vous fier uniquement à une classe nominale.
3. Sélectionnez la configuration de la vanne
Décidez si l"application nécessite un robinet à tournant sphérique flottant ou monté sur tourillon, un orifice complet ou réduit, une entrée supérieure ou une entrée latérale, un corps monobloc ou multipièces, des sièges souples ou métalliques, un débit bidirectionnel ou multidirectionnel et une construction standard ou entièrement soudée.
4. Évaluer les exigences d"arrêt
Spécifiez la classe de fuite requise, le test de siège, l"arrêt bidirectionnel ou unidirectionnel, la fonction de double blocage et de purge, le soulagement de la cavité, les performances de sécurité incendie et les exigences en matière d"émissions fugitives. Ces fonctions peuvent affecter le corps, le siège, la tige et la conception interne.
5. Vérifiez les connexions d"extrémité et les dimensions
Confirmez la norme de bride, la classe de pression, les extrémités à souder bout à bout ou à emboîtement, les connexions filetées le cas échéant, les dimensions face à face, la taille de l"alésage, l"orientation de la tige et l"espace d"installation disponible. Des dimensions d"extrémité incorrectes peuvent entraîner des modifications coûteuses du site.
6. Dimensionnez correctement l"actionneur
Pour un fonctionnement automatique, calculez le couple maximal de décollage, de fonctionnement et de fin dans les conditions les plus exigeantes. Incluez le frottement du siège, la pression différentielle, les effets des basses températures, le fonctionnement d"urgence et les facteurs de sécurité. Sélectionnez ensuite la position d"ouverture, de fermeture ou de défaillance sur place requise.
7. Confirmer les normes et la documentation
Répertoriez les normes de conception et d'essai requises, les plans d'inspection, les certificats de matériaux, les enregistrements d'essais de pression, les exigences NDE, les documents d'essais incendie, l'évaluation des matériaux NACE, les exigences de revêtement, la traçabilité et les pièces de rechange. de Didtek La gamme de produits de vannes industrielles peut être utilisée comme point de départ pour examiner les catégories de vannes disponibles avant la clarification technique finale.
8. Tenez compte des exigences du cycle de vie
Examinez l"accès à la maintenance, la disponibilité des sièges et des joints de rechange, l"entretien des actionneurs, les intervalles de remplacement, les cycles de fonctionnement, l"exposition environnementale et le coût total de possession. Un prix d"achat inférieur n"est peut-être pas la meilleure option si la vanne est difficile à entretenir ou inadaptée aux conditions réelles du processus.
Foire aux questions
A quoi sert un robinet à tournant sphérique ?
Un robinet à tournant sphérique est principalement utilisé pour démarrer, arrêter et isoler le flux de liquides ou de gaz. Il est courant dans les pipelines, le traitement chimique, les installations pétrolières et gazières, les systèmes de GNL, le traitement de l"eau, les centrales électriques et les équipements de gaz industriels. Des conceptions multivoies spéciales peuvent également détourner ou sélectionner le flux.
Comment fonctionne un robinet à tournant sphérique ?
Un robinet à tournant sphérique fonctionne en faisant tourner une bille percée à l"intérieur du corps du robinet. Lorsque l"alésage s"aligne avec le tuyau, la vanne est ouverte. Lorsque la bille tourne d’environ 90 degrés et que l’alésage fait face au tuyau, la vanne est fermée. Les sièges autour du ballon assurent l"étanchéité.
Quelle est la différence entre un robinet à tournant sphérique flottant et un robinet à tournant sphérique ?
Un robinet à tournant sphérique flottant est maintenu par la tige et les sièges, tandis qu"un robinet à tournant sphérique est soutenu par des tourillons ou des roulements fixes. Les vannes flottantes sont souvent utilisées pour les conduites de petite ou moyenne taille. Les conceptions à tourillon sont généralement envisagées pour des tailles plus grandes, des pressions plus élevées ou des applications nécessitant un couple de fonctionnement inférieur.
Un robinet à tournant sphérique est-il adapté à l"étranglement ?
Un robinet à tournant sphérique standard est généralement destiné à l"isolement et non à l"étranglement continu. Le laisser partiellement ouvert peut créer des turbulences, une vitesse élevée, des vibrations et endommager le siège. Si une régulation est nécessaire, utilisez un robinet à soupape ou un robinet à tournant sphérique spécialement conçu et dimensionné pour le service de contrôle.
Qu"est-ce qu"un robinet à tournant sphérique à passage intégral ?
Un robinet à tournant sphérique à passage intégral a un alésage proche du diamètre intérieur du tuyau connecté. Il offre normalement une faible restriction de débit et peut être préféré pour les applications nécessitant une faible perte de pression ou le raclage de pipelines. L"adéquation finale dépend de la conception réelle du pipeline et du racleur.
Quels matériaux sont utilisés dans les robinets à tournant sphérique ?
Les matériaux courants du corps comprennent l"acier au carbone, l"acier inoxydable, l"acier forgé, l"acier à basse température, l"acier inoxydable duplex et les alliages spéciaux. Les sièges et les joints peuvent utiliser du PTFE, du PTFE renforcé, du PEEK, du nylon, des élastomères, du graphite ou du métal, en fonction des exigences de température, de pression, de fluide et de fuite.
Que signifie API 6D pour un robinet à tournant sphérique ?
API 6D est une spécification pour les vannes de pipelines et de tuyauteries. Lorsqu"il est référencé pour un robinet à tournant sphérique, il peut couvrir les exigences de conception, de fabrication, d"inspection, de test, de marquage et de documentation. L"acheteur doit confirmer l"édition requise et la certification ou la documentation exacte requise.
L"API 607 est-elle la même que l"API 6FA ?
Non. Les deux concernent les essais au feu, mais ils répondent à des normes et à des domaines d’application différents. L"API 607 est associée aux essais au feu des vannes quart de tour et des vannes à sièges non métalliques. API 6FA est une norme d"essai au feu distincte pour les conceptions de vannes applicables. Le cahier des charges du projet détermine lequel est requis.
Quand la NACE MR0175/ISO 15156 est-elle nécessaire ?
La norme NACE MR0175/ISO 15156 est prise en compte lorsque des équipements sont utilisés dans des environnements de production pétrolière et gazière contenant du sulfure d"hydrogène. Les matériaux requis dépendent des conditions réelles de service. L"acheteur doit fournir des données complètes sur les supports et le fonctionnement afin que le fabricant puisse évaluer la carrosserie, les garnitures, les boulons et les autres matériaux.
Conclusion
Un robinet à tournant sphérique est une vanne d"isolement quart de tour qui utilise une sphère rotative alésée pour contrôler le débit. Son fonctionnement rapide, sa construction compacte, sa faible résistance dans de nombreuses conceptions à port intégral et sa fermeture fiable en font un choix pratique pour de nombreux systèmes de tuyauterie industrielle.
La meilleure vanne est déterminée par l"application. Les robinets à tournant sphérique flottant peuvent convenir à des conduites de pression plus petite ou modérée, tandis que les conceptions montées sur tourillon peuvent prendre en charge des tailles plus grandes et des charges de fonctionnement plus élevées. Les configurations à port complet et à port réduit offrent différents compromis entre la surface d"écoulement, la perte de pression, la taille, le poids et le coût. Les matériaux du corps, des garnitures, du siège et des joints doivent être sélectionnés en fonction du fluide et de la température. Dans le secteur pétrolier et gazier, les normes API 6D, API 607, API 6FA et NACE MR0175/ISO 15156 doivent être révisées en fonction de leurs objectifs individuels.
En définissant le fluide de traitement, la pression, la température, la taille de la conduite, les exigences d"arrêt, la méthode d"actionnement, les normes et les attentes en matière de cycle de vie, les ingénieurs et les équipes d"achat peuvent sélectionner un robinet à tournant sphérique industriel sûr, maintenable et adapté au service. Pour une assistance spécifique à un projet, Didtek peut vous aider à évaluer les configurations de vannes et les exigences de l"application avant les spécifications finales et le devis.
