Choisir la bonne vanne est essentiel pour un fonctionnement sûr, efficace et fiable du système de tuyauterie. Parmi les options les plus couramment comparées figurent les vannes à vanne et les vannes à bille. Bien que les deux soient largement utilisés pour l"isolation de flux tout ou rien, leurs conceptions, méthodes de fonctionnement, caractéristiques de flux et applications idéales sont différentes.
La principale différence entre une vanne à vanne et une vanne à bille réside dans la manière dont la vanne contrôle le débit. Un robinet-vanne utilise une vanne coulissante qui se déplace verticalement pour ouvrir ou fermer le passage, tandis qu"un robinet à tournant sphérique utilise une bille rotative avec un alésage en son centre. Les vannes à vanne sont généralement sélectionnées pour leur isolation peu fréquente et leur faible chute de pression en position complètement ouverte. Les robinets à tournant sphérique sont souvent préférés lorsqu"un fonctionnement rapide, une fermeture étanche et une installation compacte sont importants.
Ce guide explique les différences entre un robinet à tournant sphérique et un robinet-vanne, compare leurs applications et examine également les options de robinet à tournant sphérique par rapport au robinet à tournant sphérique et de vanne papillon par rapport au robinet à tournant sphérique.
Table des matières
Réponse rapide : vanne à vanne ou vanne à bille
Un robinet-vanne constitue généralement le meilleur choix pour une isolation entièrement ouverte ou entièrement fermée dans les grandes canalisations, en particulier lorsqu"une faible résistance à l"écoulement est requise. Un robinet à tournant sphérique est généralement plus adapté à une fermeture rapide, à un fonctionnement fréquent, à une étanchéité étanche et aux applications avec un espace d"installation limité.
Point de comparaison | Vanne à vanne | Robinet à tournant sphérique |
|---|
Mouvement de fonctionnement principal | Mouvement linéaire multitours | Mouvement de rotation quart de tour |
Élément de fermeture | Porte ou cale | Boule perforée |
Vitesse de fonctionnement | Relativement lent | Très rapide |
Résistance à l"écoulement entièrement ouverte | Faible | Très faible pour les conceptions à passage intégral |
Performances d"arrêt | Bon, selon le design | Excellent dans de nombreux modèles |
Adéquation de la limitation | Généralement inadapté | Généralement inadapté à une limitation continue |
Taille d"installation | Plus grand à cause de la potence et du capot | Plus compact |
Applications typiques | Isolation des pipelines, eau, pétrole, vapeur | Gaz, produits chimiques, pétrole, GNL, isolation des procédés |
La sélection finale doit toujours prendre en compte la pression, la température, les propriétés du fluide, la taille de la conduite, la classe d"arrêt requise, la fréquence de fonctionnement et les normes de conception applicables.
Qu"est-ce qu"un robinet-vanne ?
Un robinet-vanne contrôle le débit en élevant ou en abaissant une vanne à l"intérieur du corps de la vanne. Lorsque la porte est complètement levée, le passage du flux est largement dégagé. Lorsque la vanne est abaissée, elle se ferme contre les sièges de vanne et arrête le débit.
Vous pouvez consulter Didtek la gamme de robinets-vannes pour les conceptions industrielles telles que les robinets-vannes à coin, les robinets-vannes à dalle, les robinets-vannes à joint de pression et les robinets-vannes actionnés par un actionneur.
Principales caractéristiques des vannes à vanne
Les robinets-vannes sont principalement conçus pour l’isolation plutôt que pour la régulation du débit. Ils sont normalement installés en position complètement ouverte ou complètement fermée.
Leurs principaux avantages sont :
Faible perte de pression en pleine ouverture
Convient à de nombreux pipelines de grand diamètre
Forte capacité d"isolation
Disponible en configurations en coin et en dalle
Convient pour un actionnement manuel, électrique ou pneumatique
Options flexibles pour le service haute pression et haute température
Cependant, les vannes à vanne nécessitent généralement plusieurs tours de volant ou de tige pour terminer le processus d"ouverture ou de fermeture. Cela les rend plus lentes que les vannes quart de tour. Ils nécessitent également un dégagement vertical suffisant pour l’ensemble tige montante et chapeau.
Un robinet-vanne ne doit généralement pas être utilisé comme vanne d"étranglement. Lorsqu"elle est partiellement ouverte, la porte peut subir des vibrations, de l"érosion et des forces d"écoulement instables. Au fil du temps, cela peut endommager le portail ou les sièges et réduire les performances d’étanchéité.
Qu"est-ce qu"un robinet à tournant sphérique ?
Un robinet à tournant sphérique utilise un élément de fermeture sphérique avec un alésage central. La rotation de la bille de 90 degrés aligne ou bloque l"alésage, permettant à la vanne de s"ouvrir ou de se fermer rapidement.

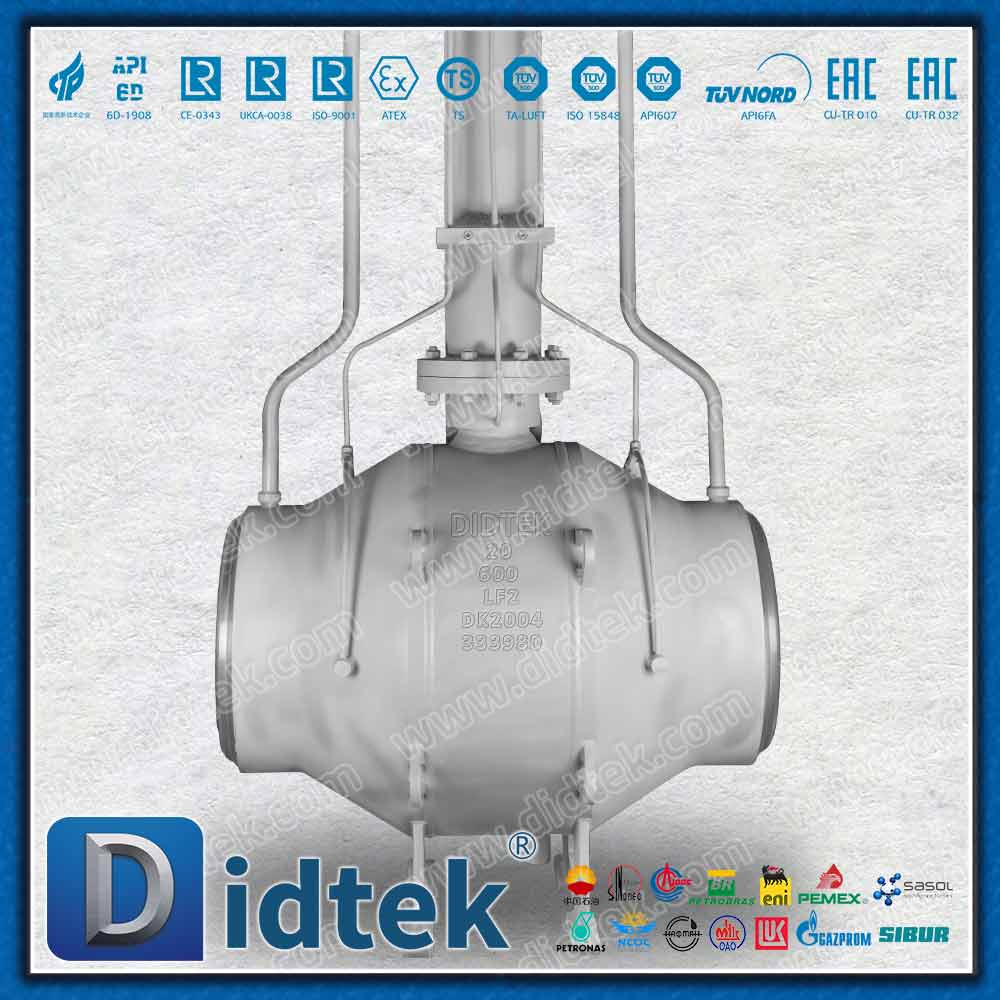

La gamme de produits de robinets à tournant sphérique de Didtek comprend des modèles de robinets à tournant sphérique flottants, montés sur tourillon, à entrée supérieure, à trois voies, à quatre voies, entièrement soudés et autres modèles industriels.
Principales caractéristiques des robinets à tournant sphérique
Les robinets à tournant sphérique sont largement utilisés lorsqu"un fonctionnement rapide et une fermeture fiable sont requis. Un robinet à tournant sphérique manuel peut généralement être ouvert ou fermé d"un quart de tour, tandis qu"un modèle actionné peut répondre rapidement à un signal de commande automatique.
Les avantages typiques incluent :
Fonctionnement rapide en quart de tour
Fermeture étanche avec des matériaux de siège appropriés
Construction compacte et relativement légère
Faible résistance à l"écoulement dans les conceptions à passage intégral
Compatibilité facile avec les actionneurs électriques, pneumatiques ou hydrauliques
Convient à de nombreux services de gaz, de liquides et de procédés
Les robinets à tournant sphérique sont disponibles dans différentes configurations. Les robinets à tournant sphérique flottants sont couramment utilisés dans les applications de taille petite ou moyenne, tandis que les robinets à tournant sphérique montés sur tourillon sont souvent sélectionnés pour des tailles plus grandes, des pressions plus élevées ou des exigences de couple de fonctionnement plus faibles.
Un robinet à tournant sphérique n"est normalement pas non plus destiné à un étranglement continu. Lorsque la boule reste partiellement ouverte, le flux à grande vitesse peut endommager les sièges et la surface de la boule. Des robinets à tournant sphérique de commande spéciaux peuvent être conçus pour la régulation, mais un robinet à tournant sphérique d"isolement standard ne doit pas automatiquement être traité comme une vanne de contrôle.
Robinet-vanne et robinet à tournant sphérique : principales différences
Comprendre la comparaison des vannes à vanne et à bille nécessite de regarder plus que le nom de la vanne. Les facteurs suivants sont importants lors de la sélection d"une vanne pour un système de tuyauterie industrielle.
1. Mécanisme de fonctionnement
Un robinet-vanne utilise un mouvement linéaire. Le portail monte ou descend lorsque la tige tourne. La vanne étant multitours, l"ouverture et la fermeture prennent plus de temps.
Un robinet à tournant sphérique utilise un mouvement rotatif. La balle tourne à 90 degrés entre les positions ouverte et fermée. Cela le rend adapté aux applications d’isolation rapide et d’arrêt d’urgence.
2. Contrôle du flux
Les deux types de vannes sont principalement des vannes d"isolement. Ils sont destinés à fournir un chemin d"écoulement ouvert ou à arrêter complètement l"écoulement.
Un robinet-vanne entièrement ouvert offre un chemin d"écoulement relativement droit avec une faible perte de pression. Un robinet à tournant sphérique à passage intégral peut fournir un passage tout aussi dégagé, ce qui est utile dans les systèmes nécessitant un débit efficace et, dans certains cas, le raclage de pipelines.
Aucune des deux vannes ne doit normalement être utilisée pour un étranglement régulier à moins que la conception n"ait été spécifiquement développée pour le service de contrôle.
3. Arrêt et étanchéité
Les robinets à bille sont souvent choisis pour une fermeture étanche car la bille tourne contre les sièges et peut fournir un dispositif d"étanchéité fiable. Les robinets à tournant sphérique à siège souple peuvent offrir une excellente étanchéité pour les fluides et les températures compatibles. Les modèles à siège métallique peuvent être sélectionnés pour les services à haute température, abrasifs ou exigeants.
L"étanchéité des vannes dépend de la configuration de la vanne, de la conception du siège, des conditions de pression et du choix du matériau. Un robinet-vanne correctement conçu peut assurer une isolation efficace, mais il se peut qu"il n"offre pas les mêmes caractéristiques d"arrêt rapides et reproductibles qu"un robinet à bille dans chaque application.
4. Vitesse de fonctionnement
Un robinet à tournant sphérique est beaucoup plus rapide à faire fonctionner qu’un robinet-vanne. Il s"agit d"un avantage majeur lorsque le système nécessite une isolation d"urgence, un séquençage automatique ou un démarrage et un arrêt fréquents.
La vitesse d’un robinet à tournant sphérique peut également constituer un problème potentiel. Une fermeture rapide peut créer des coups de bélier ou des coups de bélier dans certains systèmes liquides. La vitesse de l"actionneur et la logique de contrôle doivent donc être évaluées lors de la conception du système.
5. Espace et installation
Les robinets-vannes sont généralement plus hauts en raison de la conception de leur tige et de leur chapeau. Les modèles à tige montante nécessitent un espace vertical supplémentaire au-dessus de la vanne.
Les vannes à bille sont généralement plus compactes, en particulier dans les applications où une course de fonctionnement courte et un actionneur quart de tour sont préférés. Cela peut simplifier l’installation dans les systèmes sur skid, les équipements de traitement et les configurations de tuyauterie confinées.
6. Considérations relatives à l"entretien
Les exigences de maintenance des deux types de vannes dépendent du fluide, de la pression, de la température, de la fréquence de fonctionnement et des matériaux d"étanchéité.
Les robinets à tournant sphérique peuvent nécessiter une attention particulière à l"usure du siège, aux joints de tige et à l"alignement de l"actionneur. Les robinets-vannes peuvent nécessiter une inspection des composants du robinet-vanne, des sièges, de la tige, de la garniture et du chapeau.
Pour les deux types, une sélection correcte des matériaux et une installation appropriée sont essentielles. La contamination, un couple incorrect, des matériaux de joint inadaptés et un fonctionnement en dehors de la plage de pression ou de température spécifiée peuvent réduire la durée de vie.
Vanne ou robinet à tournant sphérique : applications
Le meilleur choix dépend de la manière dont le système de tuyauterie fonctionnera plutôt que de la vanne universellement la meilleure.
Quand utiliser un robinet-vanne
Un robinet-vanne peut convenir lorsque :
La vanne restera complètement ouverte ou complètement fermée pendant de longues périodes
Une faible chute de pression est importante
Le pipeline a un grand diamètre nominal
Un chemin d"écoulement direct est requis
Le système a besoin d"être isolé sur différentes sections d"un pipeline
L"application implique de l"eau, de l"huile, de la vapeur ou d"autres fluides industriels compatibles
Le système peut accueillir une installation de vannes plus hautes
Les exemples courants incluent les conduites de transport d’eau, les pipelines de pétrole et de gaz, la tuyauterie des centrales électriques, les lignes de traitement et les systèmes de services publics industriels.
Les vannes à vanne peuvent être configurées pour différentes conditions de service. Les vannes à coin sont courantes pour l"isolation générale, tandis que les vannes à dalle et à joint de pression peuvent être sélectionnées pour des applications spécifiques de pipeline ou à haute pression.
Quand utiliser un robinet à tournant sphérique
Un robinet à tournant sphérique peut être plus approprié lorsque :
Une ouverture et une fermeture rapides sont nécessaires
Une fermeture étanche est une priorité
La vanne sera actionnée fréquemment
Un actionnement automatique est nécessaire
L"espace d"installation est limité
Le système gère des fluides gazeux ou liquides nécessitant une isolation fiable
Une faible résistance à l’écoulement est importante
Les robinets à tournant sphérique sont couramment utilisés dans les systèmes de gaz, le traitement du pétrole, les usines chimiques, les installations de GNL, les systèmes liés à l"hydrogène, les équipements de traitement de l"eau et les skids de processus industriels. Les matériaux du siège, du corps, des garnitures et des joints doivent être sélectionnés en fonction du fluide réel et des conditions de fonctionnement.
Pour les grands pipelines, un robinet à tournant sphérique monté sur tourillon peut réduire le couple de fonctionnement et permettre un actionnement fiable. Pour les conduites plus petites, un robinet à tournant sphérique flottant peut constituer une solution pratique et économique.
Vanne à soupape ou vanne à bille
La comparaison entre robinet à soupape et robinet à tournant sphérique est différente d"une comparaison entre robinet à vanne directe et robinet à tournant sphérique, car les robinets à soupape sont plus communément associés à la régulation du débit.
Un robinet à soupape utilise un disque ou un bouchon mobile qui se rapproche et s"éloigne d"un siège. Son chemin d"écoulement interne crée plus de résistance que le passage direct de nombreux robinets à tournant sphérique. Cette chute de pression peut être utile lorsque la vanne est conçue pour contrôler le débit, mais elle peut être indésirable pour une simple isolation.
Un robinet à tournant sphérique est généralement préféré lorsque les principales exigences sont :
Un robinet à soupape peut être préféré lorsque le système nécessite :
Ajustement répété du débit
Limitation plus stable
Régulation de pression ou de température
Un agencement de vanne de régulation avec un actionneur approprié
En bref, un robinet à tournant sphérique est généralement associé au contrôle, tandis qu"un robinet à tournant sphérique est généralement associé à une isolation rapide. L"option correcte dépend si le système nécessite une régulation ou un simple service marche-arrêt.
Pour les projets nécessitant à la fois une isolation et une régulation, les types de vannes peuvent être utilisés ensemble plutôt que traités comme des substituts directs. de Didtek La catégorie des vannes à soupape peut être revue lorsqu'un projet nécessite une alternative aux conceptions de vannes à bille ou à vanne.
Vanne papillon vs vanne à bille
La comparaison entre vanne papillon et vanne à bille est particulièrement importante pour les systèmes de tuyauterie de grand diamètre.
Une vanne papillon contrôle le débit avec un disque monté sur un arbre rotatif. Son fonctionnement quart de tour s"apparente à celui d"un robinet à tournant sphérique. Cependant, le disque reste à l"intérieur du passage d"écoulement même lorsque la vanne est complètement ouverte, ce qui peut créer plus de perturbations du débit qu"une vanne à bille à passage intégral.
Les vannes papillon sont souvent sélectionnées car elles offrent :
Construction légère
Dimensions face à face courtes
Coûts de matériaux et d"installation réduits dans de nombreuses grandes tailles
Fonctionnement rapide en quart de tour
Compatibilité facile avec les actionneurs
Utilisation efficace dans les systèmes d"eau, de CVC, d"air et de processus généraux
Les robinets à tournant sphérique sont souvent préférés lorsque le système nécessite :
Fermeture très étanche
Un chemin d"écoulement complet
Résistance supérieure à la pression et à la température, selon la conception
Obstruction réduite pour certaines opérations de pipeline
Isolation fiable pour les gaz ou les fluides de traitement
Les vannes papillon peuvent constituer un choix pratique pour les grandes conduites où le poids, l"espace et le coût sont des considérations majeures. Les robinets à tournant sphérique peuvent être plus adaptés à une isolation critique, à une fermeture à haute intégrité ou à des applications où le chemin d"écoulement interne doit rester aussi dégagé que possible.
Didtek propose plusieurs modèles de vannes papillon pour différentes exigences de tuyauterie industrielle.
Comment choisir la bonne vanne
Avant de sélectionner un robinet-vanne ou un robinet à tournant sphérique, examinez les paramètres de projet suivants :
Identifiez si le système transporte de l"eau, du pétrole, du gaz, de la vapeur, des produits chimiques, des boues, des fluides cryogéniques ou un autre milieu. La compatibilité chimique et les risques de contamination doivent être pris en compte avant de choisir les matériaux du corps, des garnitures, du siège et des joints.
Pression et température
Vérifiez la pression normale et maximale, la température de fonctionnement, la classe de pression et les éventuelles fluctuations de pression. Les conceptions à siège souple et à siège métallique ont des limites de fonctionnement différentes.
Taille de la conduite et débit
Les systèmes de grand diamètre peuvent bénéficier de conceptions de vannes à vanne ou à papillon, en fonction des conditions d"arrêt et de pression requises. Les robinets à tournant sphérique sont disponibles en grandes tailles, mais le poids total d"achat, le couple de l"actionneur et les exigences d"installation doivent être évalués.
Fréquence de fonctionnement
Pour une isolation occasionnelle, un robinet-vanne peut suffire. Pour un fonctionnement fréquent ou rapide, un robinet à bille est souvent plus pratique.
Exigences d"arrêt
Déterminez si le système nécessite une isolation générale, une fermeture étanche aux bulles, une capacité de double blocage et de purge, des performances de sécurité incendie ou une autre exigence spécifique.
Actionnement et automatisation
Déterminez si la vanne sera actionnée manuellement ou connectée à un actionneur électrique, pneumatique ou hydraulique. La puissance disponible, la position de sécurité, le couple de fonctionnement, le temps de réponse et les signaux de commande peuvent affecter la sélection finale.
Coût de maintenance et de cycle de vie
Le prix d’achat initial ne représente qu’une partie du coût total. L"espace d"installation, les exigences de l"actionneur, les pièces de rechange, l"accès pour l"inspection, la fréquence de maintenance et la durée de vie prévue doivent également être inclus dans l"évaluation.
Foire aux questions
Un robinet à tournant sphérique est-il meilleur qu"un robinet-vanne ?
Aucune des deux valves n’est universellement meilleure. Un robinet à tournant sphérique est généralement préférable pour un fonctionnement rapide et une fermeture étanche, tandis qu"un robinet-vanne peut être avantageux pour l"isolation de grandes canalisations et une faible chute de pression en position complètement ouverte.
Un robinet-vanne peut-il remplacer un robinet à tournant sphérique ?
Un robinet-vanne peut remplacer un robinet à tournant sphérique dans certaines applications d"isolation, mais il peut ne pas offrir les mêmes caractéristiques de vitesse de fonctionnement, de compacité ou d"arrêt. Le remplacement doit être vérifié par rapport aux exigences de pression, de température, de taille de conduite et d’étanchéité.
Un robinet à tournant sphérique peut-il être utilisé pour l"étranglement ?
Un robinet à tournant sphérique standard n"est généralement pas recommandé pour un étranglement continu. Une ouverture partielle peut augmenter les turbulences et endommager le siège ou la bille. Un robinet à soupape ou un robinet à tournant sphérique spécialement conçu peut être plus approprié pour une régulation régulière du débit.
Quelle vanne se ferme plus rapidement ?
Un robinet à tournant sphérique se ferme plus rapidement car il utilise un mécanisme quart de tour. Un robinet-vanne nécessite plusieurs tours pour déplacer le robinet de complètement ouvert à complètement fermé.
Quelle vanne a la plus faible perte de pression ?
Les deux peuvent fournir une perte de pression relativement faible lorsqu’ils sont complètement ouverts. Un robinet à tournant sphérique à passage intégral offre généralement un chemin d"écoulement très direct. Un robinet-vanne correctement sélectionné peut également fournir une faible résistance en position complètement ouverte.
Quelle vanne est la plus adaptée au service haute pression ?
Les vannes à vanne et les vannes à bille peuvent être conçues pour un service haute pression. La sélection correcte dépend de la classe de pression, de la température, de la construction du corps, de la conception des joints, des matériaux, de l"actionnement et des normes applicables.
Conclusion
La principale différence entre la sélection d"un robinet-vanne et d"un robinet à tournant sphérique réside dans l"équilibre entre la vitesse de fonctionnement, les performances d"arrêt, le chemin d"écoulement, l"espace d"installation et les exigences de service.
Choisissez un robinet-vanne lorsque le système nécessite principalement une isolation fiable, entièrement ouverte ou entièrement fermée, en particulier dans les canalisations plus grandes où une faible perte de pression est importante. Choisissez un robinet à tournant sphérique lorsqu"un fonctionnement rapide, une fermeture étanche, une installation compacte et un actionnement fréquent sont des priorités plus élevées.
Les vannes à soupape peuvent être plus adaptées à la régulation du débit, tandis que les vannes papillon peuvent offrir une solution légère et économique pour de nombreux systèmes de grand diamètre. En évaluant le fluide, la pression, la température, la taille de la conduite, la fréquence de fonctionnement et les conditions de maintenance, les ingénieurs et les acheteurs peuvent sélectionner une vanne qui offre des performances fiables tout au long de sa durée de vie.
