Comment fonctionne un robinet à tournant sphérique ? Construction, exploitation et applications

Un contrôle fiable des fluides garantit l’intégrité du système et la sécurité du lieu de travail. Cela améliore également grandement l’efficacité des processus dans les applications industrielles. Des mécanismes d"arrêt peu fiables provoquent régulièrement des fuites dangereuses. Ils créent des chutes de pression soudaines et déclenchent souvent des arrêts opérationnels coûteux. Vous avez besoin d’une solution hautement fiable pour maintenir des opérations transparentes. Les experts du secteur s"appuient largement sur ces mécanismes quart de tour spécifiques pour des fermetures étanches. Nous les considérons comme la référence absolue en matière de gestion robuste des flux dans divers secteurs. La transition des concepts de composants de base vers une évaluation approfondie aide tout le monde. Les ingénieurs et les équipes d’approvisionnement peuvent évaluer correctement leurs besoins spécifiques en matière de conformité. Vous découvrirez exactement comment ces composants essentiels fonctionnent au quotidien. Nous explorerons leur construction interne et leurs applications les plus critiques. Vous apprendrez à adapter des conceptions structurelles spécifiques à vos exigences système les plus exigeantes. Ce guide fournit des informations exploitables pour optimiser votre architecture de pipeline dès aujourd"hui.

Points clés à retenir

• Mécanique : les robinets à tournant sphérique utilisent une sphère creuse et pivotante (la boule) pour contrôler le débit de fluide, ne nécessitant qu'un tour de 90 degrés pour s'ouvrir ou se fermer complètement.

• Avantage principal : ils offrent un joint étanche aux bulles avec une chute de pression minimale, ce qui les rend idéaux pour les applications d'arrêt critiques plutôt que pour une modulation fine du débit.

• Vérification de l'état : un opérateur peut savoir instantanément si un robinet à tournant sphérique est ouvert ou fermé en observant l'alignement de la poignée par rapport au tuyau.

• Variables de sélection : Choisir la bonne vanne nécessite d'évaluer la taille de l'orifice, les matériaux du siège et les styles de montage (flottant ou tourillon) par rapport à des paramètres de température et de pression spécifiques.

La mécanique de base : comment fonctionnent les robinets à tournant sphérique ?

Pour maîtriser la conception de pipelines industriels, vous devez d’abord comprendre les principes sous-jacents du contrôle des flux. Lorsque les opérateurs demandent comment fonctionnent les vannes à bille , ils recherchent une explication mécanique simple. La vanne fonctionne à l'aide d'un mécanisme de rotation très efficace. Une sphère creuse se trouve à l’intérieur du corps de la vanne. Nous appelons ce composant la bille rotative. Un alésage central le traverse directement. Vous ouvrez le chemin d'écoulement en alignant cet alésage creux avec la canalisation de raccordement. Les médias circulent librement à travers le centre. Vous bloquez le flux en faisant pivoter la sphère d’exactement 90 degrés. Le côté solide de la sphère bloque instantanément le passage du fluide.

Ce simple mécanisme quart de tour fournit des résultats opérationnels spécifiques. Il définit pourquoi les installations choisissent ces composants plutôt que des alternatives multitours.

• Actionnement quart de tour : les opérateurs peuvent actionner le mécanisme rapidement. Vous pouvez isoler instantanément les fluides dangereux lors de scénarios d’arrêt d’urgence. Cette vitesse évite des accidents catastrophiques dans les installations.

• Flux direct : l'alésage aligné crée un chemin complètement dégagé. Il réduit considérablement les turbulences internes des fluides. Cette conception élimine la friction des fluides et optimise l’efficacité globale du système.

Le principe de fonctionnement fondamental reste parfaitement cohérent dans les différentes stratégies d’automatisation. Les leviers manuels offrent un contrôle humain simple pour les pipelines accessibles. Les actionneurs pneumatiques utilisent de l"air comprimé pour faire tourner la tige dans des environnements dangereux. Les actionneurs électriques utilisent des systèmes motorisés pour un contrôle à distance précis. Quelle que soit la méthode d’actionnement choisie, la sphère interne repose toujours sur une simple rotation de 90 degrés.

Anatomie et construction : qu"est-ce qui détermine la fonction du robinet à tournant sphérique ?

Vous ne pouvez pas spécifier le matériel du pipeline sans évaluer ses composants individuels. L'examen de cette anatomie interne révèle exactement ce qui détermine le fonctionnement du robinet à tournant sphérique sous une contrainte extrême.

Le corps de la vanne fait office de récipient sous pression principal. Il contient le fluide interne et résiste à d’immenses forces structurelles. La sélection des matériaux a un impact direct sur la durabilité et la sécurité à long terme. Les ingénieurs sélectionnent l’acier au carbone pour les environnements industriels à haute pression. Ils spécifient l"acier inoxydable pour lutter contre les produits chimiques corrosifs. Les systèmes de plomberie commerciaux utilisent fréquemment des matériaux en laiton ou en PVC pour la distribution d"eau standard.

La bille rotative sert d’élément principal de contrôle du débit. Les fabricants doivent usiner cette sphère selon des tolérances rigoureuses. La finition de surface détermine la longévité du joint interne. Une sphère hautement polie évite une usure prématurée par friction. Les rayures sur la surface de la bille finiront par compromettre l"étanchéité du fluide.

Les sièges agissent comme des bagues d"étanchéité vitales à l"intérieur du boîtier. Ils appuient fermement contre la bille rotative. La plupart des applications générales utilisent des matériaux souples comme le PTFE ou le PEEK. Les sièges souples offrent d’excellentes capacités d’étanchéité aux bulles. Cependant, ils présentent un risque opérationnel distinct. Les sièges souples restent très vulnérables aux fluides abrasifs. Les particules solides peuvent facilement déchirer les matériaux mous. Les applications à haute température nécessitent souvent des sièges métalliques robustes.

L"ensemble tige et garniture relie l"actionneur externe à la bille interne. Cet arbre transfère la force de rotation. Vous devez toujours insister sur des conceptions de tiges anti-éruption. Une tige anti-éruption se charge depuis l"intérieur du corps de la vanne. La pression interne du pipeline pousse physiquement la tige vers le haut dans un épaulement de retenue. Cette conception agit comme un élément de sécurité non négociable. Il empêche la tige de s"éjecter vers l"extérieur sous des pics de pression extrêmes.

Tableau 1 : Matériaux de boîtier courants et points forts des applications

Visualisation de l"état : un robinet à tournant sphérique est-il ouvert ou fermé ?

La vérification visuelle reste un protocole de sécurité essentiel dans les environnements industriels modernes. Les équipes de maintenance doivent identifier immédiatement l’état du débit de fluide. Un simple coup d’œil peut empêcher une décharge accidentelle de fluide lors d’un entretien de routine. Les techniciens doivent souvent déterminer si un robinet à tournant sphérique est actuellement ouvert ou fermé sur la ligne.

Les règles d"indicateur manuel fournissent une confirmation visuelle infaillible. La poignée extérieure se fixe directement dans l’alignement de l’alésage creux interne. Lorsque la poignée est complètement parallèle au tuyau, la vanne est OUVERTE. Le fluide circule librement dans le système. Lorsqu"un opérateur tourne la poignée perpendiculairement au tuyau, la vanne est FERMÉE. Cette orientation transversale du tuyau signale visuellement un chemin de fluide bloqué.

Les pipelines sans personnel ou distants nécessitent des stratégies de vérification totalement différentes. Les opérateurs ne peuvent pas parcourir le pipeline pour inspecter manuellement les poignées. Les installations résolvent ce problème en mettant en œuvre une vérification automatisée du système. Les ingénieurs installent des interrupteurs de fin de course et des indicateurs de position sophistiqués directement sur l"actionneur. Ces appareils électroniques détectent la position physique exacte de la tige. Ils renvoient la télémétrie en temps réel à un système de contrôle central SCADA. Les opérateurs de salle de contrôle peuvent vérifier instantanément l’état du flux sur leurs tableaux de bord numériques sans effectuer d’inspections physiques sur le terrain.

Configurations clés : adapter la conception aux exigences du système

Aucune conception ne s’adapte parfaitement à toutes les applications industrielles. La spécification d'un fiable robinet à tournant sphérique quart de tour nécessite d'adapter soigneusement les configurations structurelles aux exigences de votre système.

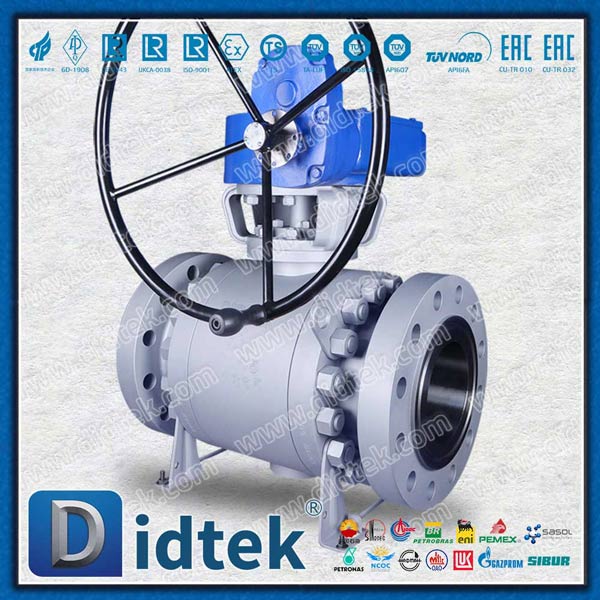

Les décisions en matière de dimensionnement des ports influencent fortement à la fois l"efficacité du système et le poids global. Vous devez évaluer le diamètre de l"alésage par rapport au tuyau de raccordement. Les conceptions à port complet présentent un diamètre d"alésage identique à celui du pipeline. Ils n’offrent aucune restriction de débit. Cette configuration s"avère idéale pour les pipelines nécessitant des opérations de routine de « raclage » pour le nettoyage ou l"inspection. Cependant, les modèles à port complet restent plus volumineux et nécessitent des supports structurels plus lourds. Les modèles à port standard ou réduit présentent un alésage d"une taille plus petite que le tuyau. Ils offrent une alternative rentable. Vous devez sélectionner des ports réduits pour les applications où une légère chute de pression reste acceptable.

Les approches structurelles dictent la manière dont les composants internes gèrent la pression de la conduite. Vous devez choisir entre des configurations flottantes et ancrées en fonction de l"échelle opérationnelle.

• Conception à boule flottante : la boule interne n’est pas ancrée de manière rigide à la tige. La pression de la conduite en amont pousse physiquement la sphère contre le siège en aval. Cette action mécanique crée le joint. Nous recommandons les modèles flottants principalement pour les systèmes à basse et moyenne pression.

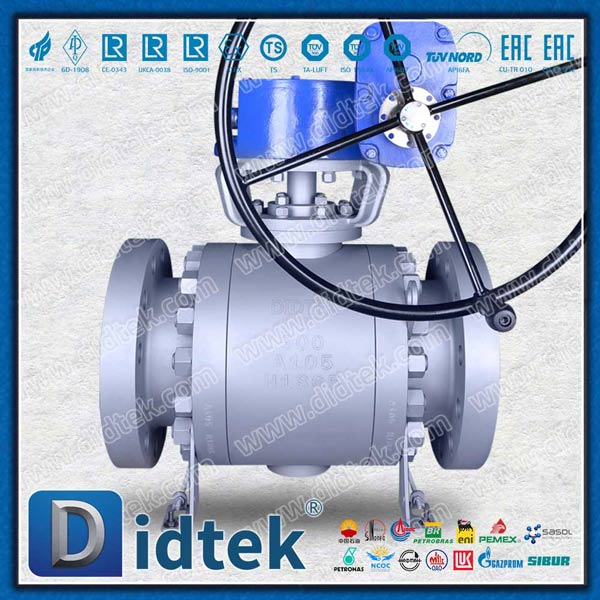

• Conception montée sur tourillon :  les tuyaux de grand diamètre et les scénarios à haute pression génèrent d'immenses forces de poussée. Une conception flottante écraserait le siège souple en aval dans ces conditions. Les conceptions à tourillon ancrent solidement la balle en haut et en bas. La pression de la ligne pousse les sièges flottants contre la bille stationnaire. Cette conception évite un couple de fonctionnement excessif et élimine les dommages graves au siège.

Risques de mise en œuvre et critères de sélection

Comprendre le fonctionnement d’un robinet à bille, c’est aussi reconnaître ses limites mécaniques. Une mise en œuvre correcte nécessite le strict respect des contraintes d’ingénierie établies.

Vous devez savoir précisément quand NE PAS utiliser ce matériel spécifique. La limitation représente l’erreur d’application la plus courante. Vous ne devez jamais utiliser un mécanisme quart de tour standard pour une modulation fine du débit. Laisser la sphère partiellement ouverte expose les sièges souples et délicats à un écoulement de fluide à grande vitesse. Cette vitesse localisée provoque une cavitation sévère et une érosion rapide. Le matériau du siège se dégrade rapidement. Cette mauvaise utilisation conduit directement à une défaillance opérationnelle prématurée. De plus, vous devez éviter de les utiliser pour des boues ou des particules lourdes. Les particules solides sont facilement piégées à l’intérieur de la cavité interne du corps derrière la sphère. Les débris accumulés finiront par saisir complètement le mouvement de rotation.

Les ingénieurs évaluent plusieurs dimensions avant d’approuver une spécification finale. Suivez ces critères d’évaluation spécifiques pour garantir la fiabilité du système :

1. Analyse de l'indice pression-température (PT) : les matériaux d'étanchéité souples perdent leur résistance mécanique à mesure que les températures augmentent. Vous devez apprendre à lire attentivement les tableaux PT du fabricant. Un composant peut supporter une pression élevée à température ambiante mais échouer de manière catastrophique à 300 degrés Fahrenheit. Cartographiez toujours vos paramètres opérationnels extrêmes par rapport à la courbe PT officielle.

2. Certification de conformité de l'industrie : vous devez vérifier l'intégrité structurelle au moyen de normes reconnues. Les applications industrielles standard nécessitent généralement la conformité ASME B16.34. Le secteur pétrolier et gazier exige des certifications API 608 ou API 6D plus strictes. Ces certifications garantissent des protocoles de tests rigoureux et une qualité métallurgique prouvée.

3. Dimensionnement du couple de l'actionneur : vous devez calculer le couple de décollage exact requis pour faire tourner la tige sous une pression différentielle maximale. Un actionneur automatisé sous-dimensionné calera lors d’un arrêt d’urgence. Appliquez toujours un facteur de sécurité généreux à vos calculs de couple.

Conclusion

Le mécanisme quart de tour offre une solution exceptionnellement fiable pour l’isolation des fluides industriels. Même si les mécanismes fondamentaux semblent merveilleusement simples, leur mise en œuvre réussie reste complexe. La spécification de la construction interne correcte nécessite un examen attentif de la pression du système, du fluide en circulation et des températures ambiantes extrêmes. Vous devez adapter les matériaux du corps, les tailles des ports et les structures de montage à votre environnement opérationnel unique. Ignorer les valeurs PT ou utiliser des sièges souples pour les boues abrasives compromettra l"intégrité de votre pipeline.

Prenez des mesures proactives pour sécuriser l’architecture de contrôle des fluides de votre installation. Auditez vos systèmes de pipelines actuels pour identifier les mécanismes de limitation mal appliqués. Consultez un ingénieur de procédés qualifié pour vérifier le dimensionnement de vos ports et les calculs de couple d"actionneur. Consultez immédiatement les fiches techniques détaillées du fabricant pour commencer à présélectionner les fournisseurs correctement certifiés pour la prochaine mise à niveau de vos installations.

FAQ

Q : Pouvez-vous utiliser un robinet à tournant sphérique pour le contrôle du débit (étranglement) ?

R : En général, non. Ils sont conçus strictement pour le service marche/arrêt. La limitation expose les composants internes à un écoulement de fluide à grande vitesse. Cela endommage les sièges souples et compromet l"étanchéité aux bulles. Des exceptions existent pour les modèles V-Port spécialisés conçus spécifiquement pour la modulation.

Q : Pourquoi un robinet à tournant sphérique fuit-il lorsqu"il est fermé ?

R : Les fuites sont généralement causées par des sièges fortement rayés par des débris solides dans la conduite. Ils résultent également de la dégradation thermique des joints en PTFE due à des opérations de surchauffe. Dans les systèmes automatisés, un couple d"actionneur inadéquat qui ne parvient pas à effectuer la rotation complète de 90 degrés provoque souvent des fuites mineures.

Q : Quelle est la différence entre un robinet à tournant sphérique et un robinet-vanne ?

R : Les robinets à tournant sphérique offrent un fonctionnement quart de tour très rapide à 90 degrés et une excellente étanchéité. Les robinets-vannes nécessitent plusieurs tours manuels, ce qui entraîne un fonctionnement beaucoup plus lent. Cependant, les vannes sont souvent moins chères pour les applications de grand diamètre et à faible cycle où la vitesse d"actionnement d"urgence n"est pas requise.
