Vannes à bille anti-incendie : exigences API 607 ​​et API 6FA

Spécifier une mauvaise norme d’essai au feu peut conduire à l’échec des audits de sécurité, à de graves responsabilités d’assurance ou à des risques catastrophiques pour l’usine. Les ingénieurs et les équipes d'approvisionnement sont confrontés à une pression immense pour sélectionner du matériel de tuyauterie conforme dans des délais stricts. Un point de confusion courant résulte du chevauchement et des distinctions subtiles entre API 607, API 6FA et les allégations marketing générales « sécurité incendie » trouvées dans les catalogues des fournisseurs. S'appuyer sur des descriptions de produits vagues au lieu de résultats de tests rigoureux et certifiés compromet directement la sécurité des installations. Ce guide fournit un cadre clair et fondé sur des données probantes pour évaluer, spécifier et trouver des robinets à tournant sphérique certifiés anti-incendie . Vous apprendrez à décoder des normes de test complexes, à repérer les allégations trompeuses des fournisseurs et à faire correspondre les informations d'identification correctes des vannes aux conditions spécifiques de votre processus. Forte de ces connaissances, votre équipe peut gérer les achats en toute confiance tout en garantissant une sécurité opérationnelle maximale.

Points clés à retenir

• « Sécurité incendie dès la conception » n"est pas équivalent à « certification sécurité incendie ». Des tests par des témoins tiers indépendants sont obligatoires pour la conformité.

• API 607 ​​est la norme pour les vannes quart de tour à siège souple, ce qui en fait la norme par défaut pour la plupart des applications de raffinage et pétrochimiques en aval.

• API 6FA est conçu pour les vannes API 6A et 6D, souvent appliquées aux vannes à siège métallique ou aux applications en amont/tête de puits.

• Les achats doivent toujours vérifier les qualifications du fabricant en matière de mise à l"échelle ; un test sur une taille de vanne/classe de pression ne qualifie qu"une gamme spécifique de vannes associées.

Qu’est-ce qui constitue une véritable conception coupe-feu ?

Il faut distinguer les vannes industrielles standards de celles conçues spécifiquement pour éviter d'alimenter un incendie. Lorsqu’un incendie ravage une installation pipelinière, les températures ambiantes montent en flèche en quelques minutes. Les joints souples ordinaires fondent rapidement sous cette contrainte thermique extrême. Cette défaillance catastrophique libère des fluides de processus inflammables directement dans l'environnement. Cela alimente l’enfer et augmente le danger de façon exponentielle. Une véritable conception anti-incendie repose sur des redondances mécaniques robustes et soigneusement conçues. Ces redondances assurent le confinement même lorsque les composants élastomères primaires se vaporisent complètement.

Les principales exigences mécaniques comprennent :

• Joint métal sur métal secondaire : les sièges souples primaires sont constitués de matériaux comme le PTFE ou le PEEK. Ces plastiques se dégradent rapidement sous l’effet d’une chaleur extrême. À mesure que le siège souple brûle, la pression du pipeline pousse la bille vers l'aval. La bille appuie fermement contre une lèvre métallique usinée avec précision sur le corps de la vanne. Cette action crée un joint métal sur métal secondaire critique. Il maintient une fermeture fiable et arrête le flux de fluides dangereux.

• Prévention des fuites externes : Le confinement des médias internes ne représente que la moitié de la bataille. Vous devez également éviter les fuites atmosphériques externes à travers la tige de valve et les joints du corps. Les ingénieurs utilisent une garniture en graphite à haute température dans la zone de la tige. Ils déploient également des joints de corps spécialisés entre les segments du boîtier de vanne. Les joints en acier inoxydable et en graphite enroulés en spirale excellent dans cette application. Ils maintiennent une intégrité structurelle stricte et contiennent des supports soumis à d'immenses dilatations et contractions thermiques.

• Dispositifs antistatiques : Les fluides en circulation génèrent régulièrement de l'électricité statique invisible à l'intérieur du pipeline. Les lignes de fluides volatils nécessitent des mécanismes de mise à la terre robustes pour empêcher l’allumage par étincelles statiques. Les dispositifs antistatiques comportent généralement des broches métalliques à ressort. Ces broches mettent à la terre la bille rotative et la tige de vanne directement sur le corps de vanne fixe. Cette continuité électrique continue dissipe en toute sécurité l’accumulation d’électricité statique dangereuse dans la terre du système de tuyauterie.

Meilleure pratique : vérifiez toujours les dimensions des lèvres métalliques secondaires lors des tests d'acceptation en usine. Une lèvre mal usinée ne parviendra pas à sceller correctement une fois le siège principal disparu.

Erreur courante : ne présumez pas que l’emballage en graphite standard est automatiquement synonyme de sécurité incendie. La garniture doit fonctionner en tandem avec la lèvre métallique secondaire pour obtenir un confinement complet.

API 607 ​​vs API 6FA : naviguer dans les normes de test

Les exigences des installations dictent votre norme de test exacte. Vous devez évaluer à la fois les mandats de conformité et l’adéquation de l’application. Les ingénieurs ont souvent du mal à choisir entre l"API 607 ​​et l"API 6FA. Déconstruire les paramètres spécifiques de chaque norme clarifie le processus de décision.

Spécifications du robinet à tournant sphérique API 607

La norme API 607 ​​cible spécifiquement les vannes quart de tour dotées de mécanismes à siège souple non métalliques. Le test rigoureux implique une brûlure soutenue de 30 minutes. Les températures de flamme varient de manière agressive de 750°C à 1 000°C. Ensuite, les techniciens soumettent la valve incandescente à un refroidissement forcé par eau. Cela simule le choc thermique soudain provoqué par l’intervention d’une lance à incendie. Le succès exige le strict respect des limites de fuite à travers le siège pendant la phase de combustion. Il limite également strictement les fuites externes après refroidissement. Un robinet à tournant sphérique API 607 ​​domine les environnements pétrochimiques en aval. Les raffineries comptent sur eux pour une isolation d’urgence fiable.

Spécifications du robinet à tournant sphérique API 6FA

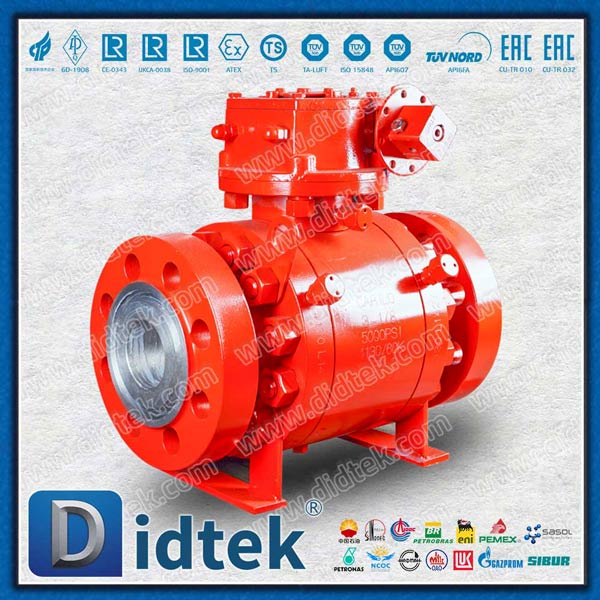

A l’inverse, la norme API 6FA cible prioritairement les vannes API 6A et API 6D. Il s'agit souvent de conceptions à siège métallique ou de configurations spécialisées en amont. L'exposition thermique correspond étroitement au protocole 607. Cependant, cela diffère légèrement dans les protocoles de refroidissement critiques. Les pressions d'essai et les exigences de tests opérationnels après combustion varient également considérablement. Lorsque vous recherchez un robinet à tournant sphérique API 6FA , vous vous alignez étroitement sur les demandes d'extraction robustes en amont. Les têtes de puits et les pipelines de brut lourd dépendent de cette certification spécifique.

Équivalence entre normes

Les équipes d"approvisionnement mondiales font souvent référence à la norme ISO 10497 pour l"équivalence internationale. Cette norme internationale constitue un pont crucial. Il s’aligne très étroitement sur les protocoles API. L"utilisation de la norme ISO 10497 rationalise les efforts d"approvisionnement transfrontalier. Il permet aux installations de maintenir des lignes de base de sécurité unifiées sur plusieurs sites internationaux.

Tableau de comparaison standard : API 607 ​​par rapport à API 6FA

Comment spécifier le bon robinet à tournant sphérique anti-incendie pour votre processus

L’alignement de la norme choisie avec votre environnement opérationnel reste absolument critique. Vous devez adapter la solution d"ingénierie aux conditions exactes du terrain. Une spécification incorrecte compromet toute la boucle de sécurité.

En amont ou en aval

Par défaut, API 607 ​​pour les services publics de l"usine et les processus de raffinage en aval. Ces zones spécifiques en aval utilisent fortement des composants quart de tour à assise souple. Les sièges souples offrent une excellente fermeture étanche aux bulles au quotidien. À l’inverse, spécifiez l’API 6FA pour les applications difficiles de pipelines et de têtes de puits. Les environnements en amont exigent l"architecture plus robuste que l"on trouve dans les conceptions API 6D. Les médias contiennent souvent des sables abrasifs ou du pétrole brut à haute pression.

Limites du matériau du siège

Le matériau de votre siège sélectionné dicte directement votre parcours de certification nécessaire. Les sièges souples nécessitent des tests API 607 ​​car ils fondent intentionnellement pendant l"incendie. Le test physique prouve que la lèvre métallique secondaire fonctionne correctement sous la contrainte. Les sièges métalliques se comportent complètement différemment lors d’un scénario d’incendie. Ils ne fondent pas et ne se vaporisent pas. Ainsi, les vannes à siège métallique suivent généralement les protocoles API 6FA. Ils comptent sur le joint métallique primaire pour maintenir son intégrité malgré une dilatation thermique massive.

Classe de pression et dimensionnement (évolutivité)

Comprendre les règles de mise à l"échelle des API évite des erreurs d"approvisionnement désastreuses. Vous devez vérifier soigneusement les qualifications de mise à l’échelle du fabricant.

1. Reconnaissez les hypothèses transparentes : les acheteurs supposent souvent à tort qu'un certificat couvre l'intégralité du catalogue d'un fournisseur. C’est une idée fausse et dangereuse.

2. Comprenez les limites des tests de base : tester une seule vanne de classe 300 de 2 pouces n'approuve pas aveuglément toutes les tailles. Il ne qualifie qu’une gamme très spécifique de vannes associées.

3. Vérifiez les tailles adjacentes : les règles de mise à l'échelle API exigent que le prototype testé qualifie uniquement les vannes d'une taille plus petite et de deux tailles plus grandes.

4. Vérifiez les limites des classes de pression : La certification qualifie généralement la classe de pression testée et une classe supérieure. Il qualifie rarement des classes de pression inférieures.

5. Exigez une documentation spécifique : confirmez toujours que la taille exacte et la classe de pression que vous avez l'intention d'acheter se situent clairement dans la plage de mise à l'échelle qualifiée.

Évaluation des réclamations des fabricants et atténuation des risques d"approvisionnement

Nous devons auditer les fournisseurs avec soin et méthode. Éviter les produits non conformes nécessite une approche sceptique et hautement fondée sur des preuves. Le marché industriel comprend à la fois des fabricants haut de gamme et des opérateurs économiques.

"Conçu pour" vs "Certifié"

De nombreux catalogues de fournisseurs affirment avec audace qu"une vanne est « conçue selon » les normes de sécurité incendie. Cette phrase n’a aucun poids juridique. Il ne s’agit que de simples publicités destinées à stimuler les ventes. La véritable conformité nécessite le mot spécifique « certifié ». Vous devez immédiatement rejeter les vagues allégations marketing. Exigez une documentation solide et indéniable. La distinction juridique et sécuritaire entre ces deux termes est cruciale. Une vanne « conçue pour » n’a jamais réellement affronté un enfer de 1 000 °C.

Témoignage par des tiers

L’autocertification par le fabricant n’est jamais suffisante. Il vous faut des preuves concrètes émanant d’autorités indépendantes et reconnues. Recherchez les cachets officiels et les signatures d’organismes respectés. Des organisations comme DNV, Lloyd"s Register ou TÜV fournissent la validation nécessaire. Leurs inspecteurs se lèvent physiquement et regardent le déroulement du test de brûlure. Ils garantissent que la procédure a suivi le protocole API strict sans écarts. Leur signature transforme l"affirmation d"un fabricant en un fait prouvé et digne de confiance.

MTR et traçabilité thermique

La seule détention d’un certificat valide reste insuffisante. La vanne physique livrée sur votre site doit correspondre exactement au prototype testé. Cela signifie vérifier rigoureusement les rapports de tests de matériaux (MTR) à leur arrivée. Garantissez une traçabilité thermique stricte pour chaque composant majeur retenant la pression. Les propriétés métallurgiques, la qualité du moulage et les dimensions de conception doivent s"aligner parfaitement sur le sujet de test d"origine. Même un changement mineur dans le matériau de moulage du corps annule la garantie de sécurité incendie.

Meilleure pratique : faites toujours référence aux numéros de chauffe estampés sur le corps de la vanne avec les documents MTR fournis.

Erreur courante : n'acceptez jamais un certificat de conformité générique à la place d'un véritable rapport de témoin tiers.

Considérations de mise en œuvre et réalités de la maintenance

L"approvisionnement ne représente que la première étape du cycle de vie. Les leçons de déploiement basées sur l"expérience révèlent ce qui se passe réellement après l"installation. Les équipes de maintenance doivent respecter les normes certifiées avec diligence.

Dynamique de couple et d"actionnement

Un robinet à tournant sphérique certifié anti-incendie fonctionne différemment d'un robinet standard. La garniture en graphite spécialisée crée une friction mécanique importante. Ce frottement augmente fortement le couple de fonctionnement de base de la tige de valve. Lors du dimensionnement des actionneurs pneumatiques ou électriques automatisés, vous devez prendre en compte cette exigence de couple accrue. Ne pas le faire entraîne un actionnement sous-alimenté. La vanne peut caler à mi-course lors d'un arrêt d'urgence critique.

Protocoles post-incendie

Les procédures opérationnelles standard doivent rester impitoyables concernant les équipements exposés. Si un incendie localisé se produit, vous ne pouvez pas récupérer les vannes exposées. Même s’ils semblent structurellement intacts, des contraintes thermiques extrêmes altèrent leur métallurgie interne. La chaleur intense détruit la trempe des ressorts et déforme le boulonnage de la carrosserie. Vous devez les supprimer, les isoler et les remplacer entièrement. N"essayez jamais de reconstruire ou de réutiliser une vanne exposée au feu dans un système sous pression.

Risques liés à la maintenance de routine

Les arrêts d’usines présentent un danger caché et important. Les techniciens remplacent parfois des emballages non OEM ou des joints toriques génériques pour gagner du temps. Cette action annule légalement et instantanément la certification de sécurité incendie. Vous devez imposer l’utilisation de pièces de rechange OEM exactes. Tout écart par rapport à la conception originale testée annule la garantie de sécurité. Un anneau en graphite légèrement moins cher pourrait provoquer une fuite externe catastrophique lors d"une véritable urgence.

Conclusion

La spécification de ces actifs de sécurité critiques nécessite une diligence approfondie et méthodique. Vous devez aligner précisément vos supports de processus, le matériau de votre siège et les normes API. Les faux pas dans ce processus de spécification exposent les installations, le personnel et les communautés locales à des dangers inacceptables. La véritable sécurité repose sur des faits vérifiés et non sur des hypothèses marketing.

Lorsque vous évaluez des fournisseurs potentiels, commencez toujours par des preuves concrètes. Nous vous recommandons de demander immédiatement un échantillon de MTR pour le produit que vous envisagez. Demandez le certificat de test API actuel correspondant à votre taille et classe de pression spécifiques. Enfin, exigez le rapport du tiers témoin correspondant. Ces trois documents essentiels constituent votre défense ultime contre les achats non conformes. Ils garantissent que votre installation reste sécurisée dans les conditions les plus extrêmes imaginables.

FAQ

Q : Un robinet à tournant sphérique API 607 ​​peut-il être utilisé dans une application API 6FA ?

R : En général, non. Bien que les expositions thermiques soient similaires, les étendues structurelles et de performances diffèrent. L"API 607 ​​cible les vannes quart de tour à siège souple, tandis que l"API 6FA cible les équipements en amont API 6A et 6D. Toute substitution nécessite une approbation technique stricte et une vérification de la compatibilité croisée.

Q : Un robinet à tournant sphérique monté sur tourillon est-il intrinsèquement sûr au feu ?

R : Non. Une conception à tourillon offre d’excellentes performances à haute pression mais ne garantit pas la sécurité incendie. Sans la lèvre métallique secondaire, les joints en graphite spécialisés et les dispositifs antistatiques, une vanne à tourillon standard tombera en panne lors d"un incendie. La véritable sécurité incendie nécessite une ingénierie et une certification délibérées.

Q : Les tests de sécurité incendie sont-ils directionnels ?

R : Oui, les tests standards sont directionnels. Les vannes sont généralement testées dans la direction du risque le plus élevé ou du débit normal. Pour les applications bidirectionnelles, la vanne doit réussir l"essai incendie dans les deux sens. Vérifiez toujours que le certificat couvre vos exigences directionnelles spécifiques.

Q : Le changement du matériau du joint torique annule-t-il la certification API 607 ?

R : Oui. Même des modifications mineures de finition ont un impact sur la validité du certificat. Les tests de sécurité incendie approuvent une combinaison très spécifique de matériaux. Le remplacement d"un joint torique ou la modification du matériau d"emballage modifie fondamentalement la conception testée. Cela annule la certification originale et nécessite un nouveau test.
