Vanne à bille DBB : explication de la conception à double blocage et purge

Dans les infrastructures de canalisations et de pipelines critiques, une isolation absolue n’est pas négociable pour la sécurité des opérateurs et la conformité environnementale. Les exploitants d"usines s"appuient largement sur des fermetures sécurisées pour isoler les fluides dangereux lors de la maintenance de routine. Les anciennes configurations multi-vannes comportent généralement deux vannes en ligne séparées par une pièce de bobine centrale et un drain. Ces configurations consomment un encombrement excessif. Ils augmentent le poids du système et introduisent de multiples chemins de fuite potentiels à travers les joints à brides.

Le corps unique robinet à tournant sphérique dbb à consolide toute cette architecture en une seule unité technique. Il offre une isolation vérifiable tout en optimisant l’espace et en réduisant considérablement les frais de maintenance. Ce guide contourne les définitions de base. Nous nous concentrerons strictement sur les réalités techniques, les critères de conformité API 6D et les cadres d'évaluation. Vous apprendrez à spécifier ces unités hautement spécialisées pour des applications industrielles à enjeux élevés.

Points clés à retenir

• Un véritable robinet à bille DBB assure une isolation contre la pression des deux extrémités de la vanne simultanément, permettant ainsi de ventiler la cavité centrale.

• La consolidation de deux vannes de sectionnement et d"une vanne de purge en une seule unité réduit l"empreinte jusqu"à 60 % et réduit considérablement les risques d"émissions fugitives.

• La spécification de DBB nécessite une différenciation claire des conceptions à double isolation et purge (DIB), strictement régies par les définitions de l"API 6D.

• La mise en œuvre doit tenir compte de l"expansion thermique de la cavité, ce qui nécessite des mécanismes de décompression conçus pour éviter le blocage ou la défaillance des vannes.

Le dossier d"ingénierie pour le robinet à tournant sphérique DBB

Les configurations traditionnelles de blocage et de purge nécessitent de relier plusieurs composants distincts ensemble. Les ingénieurs doivent boulonner une vanne de blocage primaire, une pièce de bobine avec un robinet de vidange et une vanne de blocage secondaire en série. Cette approche augmente considérablement le poids brut total. Dans les environnements de plates-formes offshore, chaque kilo supplémentaire a un impact sur les limites de l’ingénierie structurelle. Les configurations traditionnelles augmentent également l’empreinte physique. Ils multiplient le nombre de connexions communes. Chaque connexion à bride supplémentaire augmente la probabilité statistique de fuites d"émissions fugitives.

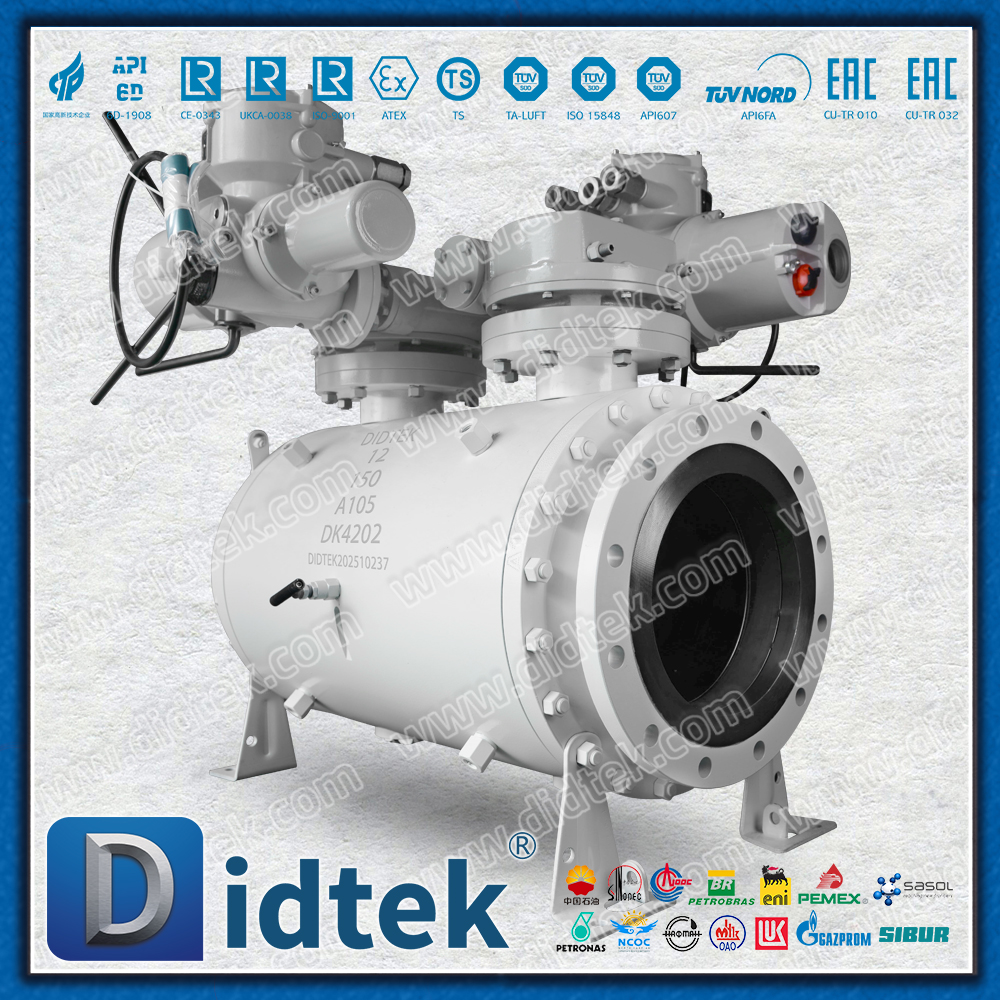

Un à corps unique robinet à tournant sphérique à double bloc et purge résout ces défauts inhérents. Cette conception utilise une seule bille, ou parfois deux billes logées dans un corps forgé ou moulé. Il intègre deux surfaces d'assise indépendantes. Cette approche modulaire élimine entièrement la pièce de bobine intermédiaire encombrante.

Le mécanisme d'action repose sur une mécanique des fluides et une ingénierie de siège précises. Les sièges amont et aval sont tous deux étanches indépendamment à la pression de la conduite. Lorsque la vanne se ferme, elle emprisonne un volume de fluide dans la cavité interne du corps entre ces sièges. Les opérateurs vidangent ou évacuent ensuite cette pression de cavité emprisonnée via une vanne de purge dédiée directement raccordée au corps de la vanne.

L"ouverture de ce drain central fournit une preuve empirique et vérifiable de l"intégrité du siège. Cela constitue le point d’ancrage ultime de confiance et de preuves pour les techniciens de terrain. Si le liquide cesse de s’écouler après le saignement initial de la cavité, l’isolation est réussie. L"équipe de maintenance peut ouvrir en toute sécurité le pipeline en aval. Si le liquide continue de s"écouler du drain, l"une des surfaces d"appui contourne la pression de la conduite. Les opérateurs savent immédiatement que l’isolement a échoué.

Conformité API 6D : DBB par rapport à la vanne d"isolement double (DIB)

Une mauvaise classification des conceptions DBB et DIB représente un risque critique en matière d’approvisionnement. Les acheteurs confondent régulièrement ces acronymes. Vous devez aligner parfaitement les spécifications avec les définitions standards API 6D pour garantir la sécurité opérationnelle.

Selon API 6D, une véritable configuration DBB fournit simultanément une étanchéité contre la pression des deux extrémités de la vanne. Cette conception utilise généralement des sièges à effet simple piston (SPE). Ce sont des sièges auto-soulagés. Si la dilatation thermique fait que la pression dans la cavité dépasse la pression de la conduite, le siège SPE fléchit. Il évacue en toute sécurité l"excès de pression dans la canalisation en amont ou en aval.

À l’inverse, une vanne à double isolation (DIB) assure l’étanchéité contre la pression provenant d’une ou des deux directions à l’aide de deux surfaces d’appui. Les conceptions DIB utilisent des sièges à effet double piston (DPE). Ces sièges poussent plus fort contre la bille à mesure que la pression dans la cavité augmente. Ils ne s'auto-soulagent pas.

Les ingénieurs classent en outre les vannes DIB en deux sous-ensembles. Le DIB-1 est doté de sièges DPE bidirectionnels des deux côtés. Le DIB-2 comprend un siège SPE unidirectionnel et un siège DPE bidirectionnel.

Utilisez ici une logique de décision claire. Spécifiez les conceptions DIB lorsque l’étanchéité bidirectionnelle et l’isolation positive de la cavité sont strictement requises sans soulagement automatique de la cavité. Spécifiez DBB pour l’isolation de pipeline bidirectionnelle standard. DBB offre une protection inhérente contre les surpressions.

Tableau : Définitions de l"isolation API 6D et caractéristiques des sièges

Dimensions d"évaluation de base pour les vannes DBB

La sélection de la bonne unité nécessite l’analyse de plusieurs facteurs métallurgiques et dimensionnels. Vous devez évaluer soigneusement la méthode de construction.

Les fabricants produisent des corps de vannes par moulage ou forgeage. Les corps moulés peuvent offrir des avantages de fabrication initiaux significatifs. Ils permettent des géométries internes complexes et pèsent généralement moins. Cependant, les carrosseries forgées offrent une intégrité structurelle supérieure. Le processus de forgeage aligne la structure des grains métalliques et élimine la porosité interne. Cela fait des corps forgés la norme obligatoire pour les environnements haute pression/haute température (HPHT). Ils sont également requis pour les applications de gaz corrosifs régies par les normes NACE MR0175.

Les matériaux des sièges et les garnitures internes dictent les limites opérationnelles de l"unité. Les ingénieurs spécifient des variantes à siège souple utilisant des matériaux tels que le PTFE, le nylon ou le PEEK pour des services propres et à basse température. Les sièges souples se déforment légèrement contre la balle, assurant une fermeture absolument étanche aux bulles (FCI 70-2 Classe VI).

Cependant, les sièges souples se dégradent rapidement dans les environnements abrasifs. Pour un service sévère, des supports abrasifs ou des conduites à haute température, vous devez spécifier un siège métal sur métal. Les fabricants recouvrent la bille et les sièges d"alliages durs. Le carbure de tungstène et le stellite appliqués par pulvérisation de carburant à oxygène à haute vitesse (HVOF) offrent une résistance à l"usure exceptionnelle. Les sièges métalliques garantissent généralement des taux de fuite de classe V, qui permettent un taux de fuite minuscule et défini à une pression maximale.

Les contraintes dimensionnelles dictent également les choix de conception. Évaluez si l’unité modulaire répond aux dimensions face à face de la norme ASME B16.10. Si l"unité correspond à ces dimensions, les équipes de maintenance peuvent remplacer directement les anciennes vannes monobloc standard. Cela permet de moderniser les installations industrielles sans couper ni souder la tuyauterie de traitement existante.

Réalités de mise en œuvre et risques techniques

Le déploiement sur le terrain introduit plusieurs risques techniques. Vous devez anticiper et atténuer ces défis lors de la phase de spécification.

Risque 1 : surpressurisation de la cavité

Le liquide piégé à l’intérieur d’une cavité de vanne fermée peut se dilater rapidement en raison des changements thermiques ambiants. Par exemple, l’exposition directe au soleil sur un pipeline aérien fermé chauffe le fluide piégé. Les liquides étant incompressibles, cette dilatation thermique provoque des pics de pression. Un pic de pression dans la cavité peut dépasser la limite d'élasticité du corps de vanne, provoquant une rupture catastrophique. Assurez-vous que la vanne DBB est spécifiée avec des sièges SPE auto-soulagés. Si vous devez utiliser des configurations DIB, vous devez installer une soupape de décharge à cavité externe taraudée dans le corps central.

Risque 2 : émissions fugitives et usure des garnitures

Même si une conception à corps unique réduit les chemins de fuite à bride, la garniture dynamique de la tige reste une vulnérabilité critique. À chaque cycle de la vanne, la friction use les bagues d"étanchéité en graphite ou en PTFE. Une fois l’emballage dégradé, des gaz dangereux s’échappent dans l’atmosphère. Spécifier les systèmes d"emballage à charge dynamique. Utilisez des ressorts Belleville pour maintenir une force constante vers le bas sur le presse-étoupe. Exigez toujours des configurations d"emballage à faibles émissions certifiées ISO 15848-1 ou API 622 pour répondre aux normes environnementales modernes.

Risque 3 : tests et mise en service

La mise en service sur le terrain nécessite une validation rigoureuse. S"appuyer uniquement sur les tests d"acceptation en usine (FAT) du fabricant présente de graves risques opérationnels. L"expédition et la manutention peuvent modifier l"alignement du siège. Des tests hydrostatiques et pneumatiques appropriés du siège doivent isoler la cavité sur site. Les techniciens doivent vérifier physiquement la fonction de purge centrale avant l"installation finale de la ligne. L’incapacité d’effectuer une validation de la cavité sur site compromet l’ensemble du principe de sécurité.

Logique de présélection : comment spécifier la bonne vanne DBB

Suivez une séquence d’approvisionnement structurée pour éliminer les produits incompatibles. Évitez les catalogues de fournisseurs généralisés et appliquez des paramètres d’ingénierie stricts.

1. Définir les paramètres du processus : documentez la composition exacte du fluide. Notez la pression de fonctionnement maximale, la plage de température et le débit. Identifiez les matières en suspension ou les éléments corrosifs comme le sulfure d’hydrogène.

2. Déterminer les limites d'espace et de poids : calculez la limite de poids autorisée pour le système de support de tuyauterie. Évaluez les autorisations disponibles. Utilisez ces calculs pour choisir entre une conception modulaire compacte et une configuration standard à double vanne à bride.

3. Vérifiez les certifications : sélectionnez uniquement les fournisseurs offrant une traçabilité complète des matériaux. Exigez des certificats de matériaux EN 10204 3.1 ou 3.2. Assurez-vous que le fabricant détient un monogramme API 6D valide. Confirmez les certifications de sécurité incendie selon API 607 ​​ou API 6FA pour garantir les performances lors d'un incendie dans une installation.

4. Demander des données empiriques : demandez aux fabricants des données historiques sur le cycle de vie. Exigez des garanties de classe de fuite de siège spécifiques à la garniture et au matériau de siège que vous avez choisis. Demandez des études de cas démontrant la longévité dans des applications similaires.

Conclusion

La transition vers une architecture modernisée à double bloc et purge est une méthode éprouvée pour renforcer les protocoles de sécurité industrielle. Il réduit l"empreinte de votre infrastructure tout en simplifiant considérablement la vérification de l"isolement pour les équipes de maintenance. Vous éliminez les joints à brides inutiles, réduisant ainsi les risques d’émissions dans l’environnement.

Cependant, un déploiement réussi nécessite un respect rigoureux des définitions standard de l’API 6D. Vous devez gérer explicitement la pression dans la cavité pour éviter une défaillance catastrophique. Vous devez adapter soigneusement la sélection des matériaux pour gérer les conditions spécifiques du fluide de procédé et de l"environnement.

Action suivante : Rassemblez les paramètres de fonctionnement de votre pipeline. Consultez directement un ingénieur spécialisé en vannes pour cartographier vos exigences spécifiques en matière de pression. Ils vous aideront à finaliser la décision entre les configurations DBB et DIB pour la prochaine mise à niveau de vos installations.

FAQ

Q : Quelle est la différence entre une vanne à bloc unique et purge (SBB) et une vanne DBB ?

R : Une vanne SBB offre une isolation dans une seule direction avec une capacité de purge. Nous utilisons généralement les conceptions SBB dans des applications moins critiques et à faible pression. Une unité DBB assure l"étanchéité contre la pression provenant des deux directions simultanément. Cela permet aux équipes de maintenance de travailler en toute sécurité de chaque côté du pipeline dépressurisé.

Q : Comment tester les fuites d’un robinet à tournant sphérique à double blocage et purge ?

R : Fermez complètement la valve. Appliquez une pression de fonctionnement standard au pipeline. Ouvrez en toute sécurité le drain central du corps. Si la cavité se vide puis s"arrête, les sièges internes tiennent correctement. Un débit continu indique une fuite du siège.

Q : Une vanne DBB soulage-t-elle automatiquement la pression dans la cavité ?

R : Oui. Selon la définition API 6D, une unité DBB standard utilise des sièges à effet à piston unique (SPE). Ces sièges soulagent automatiquement la surpression de la cavité thermique dans le pipeline. Si des sièges à effet double piston (DPE) sont utilisés, l"unité est classée DIB et nécessite un mécanisme de soulagement externe.
