La gestion des fluides cryogéniques comporte des enjeux opérationnels extrêmes au sein des installations industrielles. Les systèmes luttent constamment contre une contraction thermique rapide et des émissions fugitives dangereuses. Vous êtes également confronté à de graves risques de sécurité liés aux gaz en expansion piégés. L"approvisionnement en composants pour les systèmes de gaz naturel liquéfié (GNL) ou de gaz industriels nécessite une grande précision. Vous devez aller bien au-delà des spécifications standard des vannes et vous tourner vers la thermodynamique spécialisée. Une approche conventionnelle échouera dans ces conditions pénibles.
Ce guide sert d’outil d’évaluation technique complet. Les équipes d’approvisionnement et d’ingénierie peuvent l’utiliser pour construire des systèmes robustes de gestion des fluides. Vous apprendrez à spécifier l’architecture exacte requise pour réussir. Nous garantissons un fonctionnement stable et sans fuite à des températures descendant jusqu"à -196°C. Nous explorerons les mandats structurels, les alignements précis des matériaux et les cadres de tests rigoureux. Vous pouvez ensuite déployer en toute confiance une infrastructure conçue pour une sécurité et une fiabilité maximales.
Points clés à retenir
La conception efficace des vannes cryogéniques repose sur des exigences structurelles spécifiques, telles que des chapeaux allongés et des mécanismes de décharge des cavités, pour empêcher le gel des garnitures et les surpressions catastrophiques.
L"évaluation d"un robinet à tournant sphérique basse température nécessite d"aligner les matériaux du siège (par exemple, PCTFE, métal sur métal) avec des fluides spécifiques (GNL, azote liquide ou hydrogène) et des classes de pression (jusqu"à la classe 1 500).
La fiabilité du fournisseur doit être vérifiée par des tests d"acceptation en usine rigoureux et vérifiables, principalement des tests de fuite d"hélium cryogénique conformément aux normes BS 6364 ou API.
Des angles d"installation appropriés et des protocoles de maintenance stricts ne sont pas négociables pour atténuer les chocs thermiques et garantir l"intégrité opérationnelle à long terme.

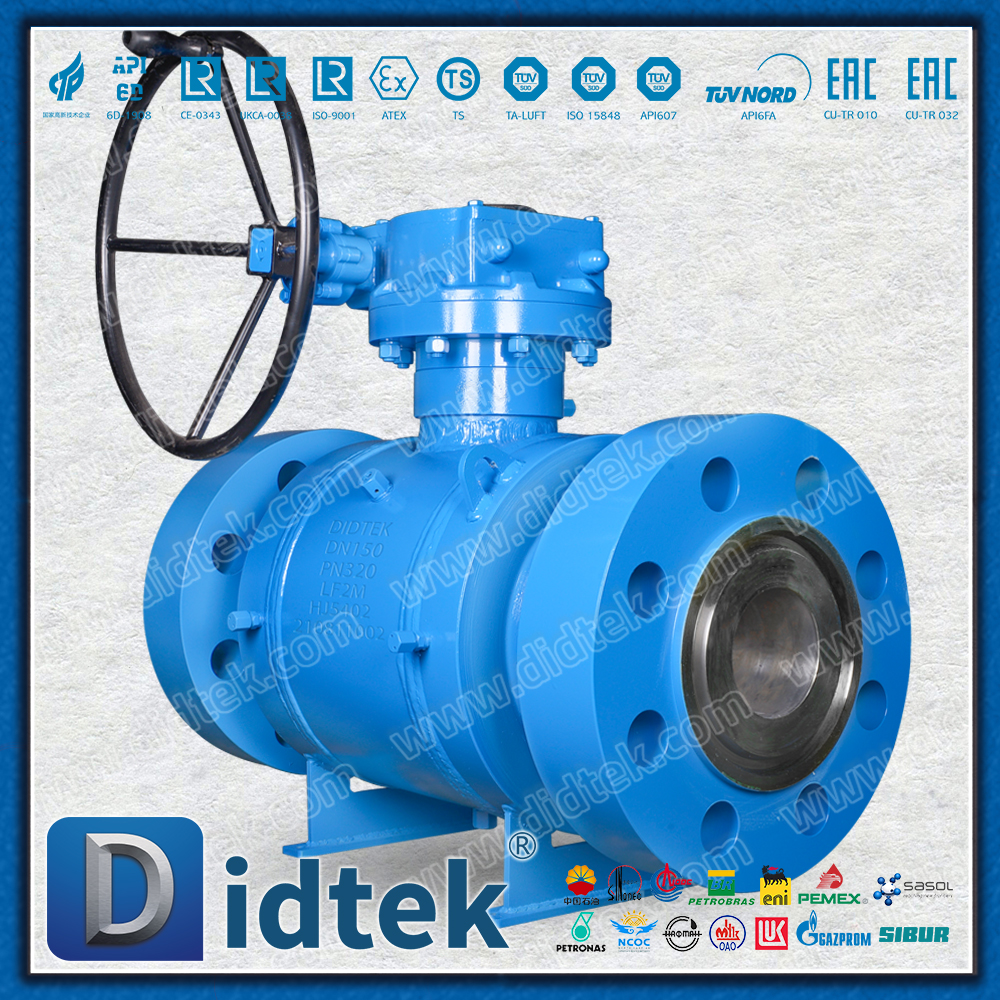

Réalités techniques d"un robinet à tournant sphérique basse température
Les pipelines industriels exigent des mécanismes de contrôle robustes pour gérer les changements thermiques extrêmes. Les vannes industrielles standard tombent rapidement en panne dans des environnements glacials. La fragilisation des matériaux provoque des ruptures structurelles catastrophiques. Une contraction thermique extrême rétrécit les composants métalliques de manière inégale dans l’ensemble. Ces changements physiques entraînent des fuites de fluides dangereuses. Ils déclenchent également des temps d’arrêt opérationnels massifs dans les infrastructures critiques. La spécification d'un approprié robinet à tournant sphérique basse température résout ces pannes critiques.
La physique de la cryogénie
Les fluides comme le GNL se situent à environ -162°C. Ils provoquent des changements volumétriques drastiques dans les composants de vannes standard. Vous avez besoin de tolérances dimensionnelles précises pour gérer ce retrait continu du matériau. Nous devons nous appuyer sur une métallurgie spécialisée pour l’intégrité structurelle. Les aciers inoxydables austénitiques supportent exceptionnellement bien ces changements de température extrêmes. Ils conservent leur résistance aux chocs sans se briser sous la pression. L"acier au carbone se brise tout simplement comme le verre dans des conditions similaires. Les ingénieurs doivent tenir compte de cette dynamique thermique lors de la conception du système.
Critères de réussite
Un déploiement réussi garantit zéro émission fugitive pendant l’exploitation. Vous avez besoin d’un couple prévisible dans des conditions de froid extrême. Les opérateurs ne peuvent pas se permettre de bloquer des mécanismes pendant les phases critiques de transfert. Chaque composant doit être entièrement conforme aux mandats de sécurité des installations. Des performances fiables évitent les pannes catastrophiques dans les environnements dangereux. L’équipement que vous avez choisi doit offrir une isolation constante et sans fuite pendant des années.
Conception de vannes cryogéniques : traduire les caractéristiques en résultats opérationnels
Vous ne pouvez pas faire de compromis sur l’architecture interne lors de la manipulation de liquides congelés. La conception efficace d’une vanne cryogénique nécessite plusieurs éléments structurels non négociables. Chaque fonctionnalité se traduit directement par un résultat opérationnel critique. Ignorer ces mandats de conception entraîne une défaillance mécanique immédiate. Nous devons examiner de près ces quatre mécanismes fondamentaux.
Structure de capot étendue : ce composant allonge le boîtier vertical au-dessus de la conduite de fluide.
Soulagement de la pression dans la cavité : Cette fonctionnalité utilise des sièges auto-soulagés pour la gestion de la pression interne.
Mécanismes coupe-feu et antistatiques : ces systèmes mettent à la terre les composants internes en toute sécurité.
Garniture de tige à charge dynamique : Cette méthode d'étanchéité utilise l'énergie dynamique du ressort pour une pression continue.
Structure de capot étendue
Le chapeau allongé maintient la garniture de tige éloignée du fluide cryogénique. Cela crée une colonne de gaz stagnante à l’intérieur du boîtier vertical. Ce pare-vapeur isole efficacement la caisse d’emballage. Il empêche l"humidité ambiante de geler autour de la tige en mouvement. L"accumulation de glace détruit rapidement les joints standards. La structure étendue maintient l’intégrité du joint dynamique à long terme. Les opérateurs bénéficient d’un actionnement en douceur sans se coincer ni coller.
Soulagement de la pression dans la cavité (sièges auto-soulagés)
Le gaz liquide piégé présente un risque d"explosion énorme. Les fluides cryogéniques se dilatent rapidement lors du passage à l’état gazeux. Le GNL augmente de plus de 600 fois son volume liquide lorsqu’il se réchauffe. Cette explosion volumétrique brisera un corps de vanne fermé standard. Les sièges auto-soulagés empêchent complètement cet événement de surpression catastrophique. Ils fléchissent légèrement pour évacuer l"excès de pression dans le pipeline en amont. Cette action protège l’intégrité structurelle du système environnant.
Mécanismes coupe-feu et antistatiques
Le frottement des fluides génère une électricité statique importante lors des opérations de transfert. Un mécanisme antistatique assure une mise à la terre continue de la tige et de la boule. Cela empêche la génération d’étincelles mortelles dans les environnements explosifs de GNL. Vous éliminez entièrement le risque d’allumage accidentel. De plus, les conceptions ignifuges conservent des capacités d’arrêt de base en cas d’incendies externes. Les joints secondaires en graphite s"activent si les sièges en polymère primaire fondent. Ce confinement limite l"approvisionnement en combustible en cas d"incendie actif.
Garniture de tige chargée en direct
Le cycle thermique provoque la dégradation et le rétrécissement des matériaux d’emballage traditionnels. La garniture de tige chargée compense automatiquement cette usure continue. Les ressorts Belleville appliquent une pression constante vers le bas sur les bagues d"étanchéité. Ce mécanisme maintient une étanchéité dynamique sans réglage manuel constant. Les équipes de maintenance économisent d’innombrables heures sur le resserrage manuel. L’usine évite les émissions fugitives dangereuses lors de changements de température drastiques.
Tableau : Caractéristiques architecturales et résultats opérationnels
Caractéristique de conception
Fonction d"ingénierie principale
Résultat opérationnel
Capot allongé
Crée une colonne de vapeur isolante
Empêche le gel de la tige et la défaillance du joint
Sièges auto-soulageants
Les évents emprisonnent les gaz en expansion
Empêche la rupture explosive du corps
Dispositifs antistatiques
Mise à la terre des pièces mobiles internes
Élimine les risques d’inflammation induits par les étincelles
Emballage sous tension
Applique une pression dynamique continue
Garantit zéro émission fugitive dans le temps
Scénarios d"application : GNL, séparation de l"air et hydrogène
Différents liquides de congélation présentent des défis chimiques et thermiques uniques. Vous devez adapter l"équipement spécifiquement au fluide en circulation. Une approche généralisée conduit à une contamination ou à une défaillance rapide des composants.
Choisir un robinet à tournant sphérique GNL (terminaux et liquéfaction)
Les environnements de gaz naturel liquéfié exigent une durabilité extrême et une conformité stricte. La spécification d'un robinet à tournant sphérique GNL nécessite de se concentrer sur les capacités haute pression. Les installations exigent souvent des pressions nominales de classe 150 à 1 500. Ces pipelines nécessitent une étanchéité bidirectionnelle robuste pour les bras de chargement. Les certifications maritimes et terminales sont absolument obligatoires pour le déploiement. L’équipement doit résister à une forte corrosion côtière ainsi qu’à des températures internes de gel.
Unités de séparation d"air (azote liquide/oxygène)
Les unités de séparation d’air traitent régulièrement l’azote liquide et l’oxygène liquide. Les systèmes à oxygène liquide nécessitent des protocoles stricts de nettoyage à l’oxygène avant l’installation. Les usines doivent dégraisser parfaitement chaque composant interne. Même les résidus d"hydrocarbures microscopiques provoqueront une combustion spontanée au contact. Ces unités privilégient les matériaux d’ultra haute pureté. Ils exigent des tolérances absolues de fuite nulle pour éviter toute contamination croisée. La fabrication de précision garantit une sécurité totale dans ces environnements volatils.
Systèmes à hydrogène liquide
L"hydrogène liquide fonctionne à des températures incroyablement basses pouvant atteindre -253°C. Cela nécessite des choix métallurgiques hautement spécialisés pour la sécurité. Les molécules d"hydrogène pénètrent facilement dans les métaux standards. Cette perméation provoque une grave fragilisation par l"hydrogène au fil du temps. Les ingénieurs doivent utiliser des technologies d’étanchéité avancées au-delà des paramètres standard du GNL. Des alliages uniques et des polymères spécialisés deviennent obligatoires pour ces applications. Vous devez obtenir des données de tests rigoureux avant d’autoriser les déploiements d’hydrogène.
Évaluation et présélection des robinets à tournant sphérique cryogéniques
Les équipes d’approvisionnement ont besoin d’une méthode systématique d’évaluation des fournisseurs. La sélection de fiables vannes à bille cryogéniques nécessite une vérification rigide des matériaux. Vous devez également analyser attentivement les configurations mécaniques et les caractéristiques d’écoulement.
Protocoles de sélection des matériaux
Les matériaux du corps doivent résister à des chutes de température drastiques sans se briser. Les aciers inoxydables austénitiques offrent la résistance aux chocs nécessaire. Vous devez spécifier systématiquement des qualités telles que 304/304L ou 316/316L. Ces alliages fonctionnent parfaitement dans des conditions de gel. Les matériaux des sièges dictent vos capacités d’isolation. Le PCTFE (communément appelé Kel-F) sert de polymère cryogénique standard. Il maintient mieux la stabilité mécanique que le PTFE traditionnel. Les conceptions spécialisées à siège métallique fonctionnent mieux pour les applications abrasives ou à cycle élevé. Ils résistent à l’usure causée par les cristaux de glace ou les débris microscopiques.
Configurations à entrée supérieure, à entrée latérale ou à trois pièces
La configuration mécanique détermine votre stratégie de maintenance à long terme. Les conceptions à entrée par le haut sont préférées pour la maintenance en ligne. Les techniciens peuvent accéder aux composants internes sans retirer le boîtier du tuyau. Cette fonctionnalité est souvent requise dans les conduites de GNL soudées. Le retrait est impossible dans ces installations permanentes. Les configurations à entrée latérale ou en trois parties offrent des alternatives rentables. Ils fonctionnent parfaitement pour les applications de dérapage ou de terminal facilement accessibles. Vous pouvez les déverrouiller rapidement lors des arrêts programmés de l’usine.
Caractéristiques de dimensionnement et de débit
Les ingénieurs doivent évaluer les valeurs Cv lors de la phase de conception initiale. Un dimensionnement approprié minimise la chute de pression dans les conduites de transfert critiques. Une conception à passage intégral fournit un débit sans restriction pour une efficacité maximale. Il évite les turbulences du fluide et les chutes de pression localisées. Les conceptions à alésage réduit permettent d"économiser de l"espace et des coûts de matériaux. Cependant, ils introduisent de légères restrictions de débit dans le système. Vous devez équilibrer les exigences de débit et les limitations spatiales du support de tuyauterie.
Graphique : Comparaison des configurations
Type de configuration
Accès à la maintenance
Meilleur scénario d"application
Entrée supérieure
Réparable en ligne
Pipelines GNL permanents entièrement soudés
Entrée latérale (2 pièces)
Nécessite la suppression de la ligne
Bornes de chargement à brides accessibles
Trois pièces
Réparable
Skids compacts de traitement des gaz
Risques de conformité, de tests et de mise en œuvre
Un composant mal fabriqué réussira les tests ambiants mais échouera sur le terrain. Vous devez exiger des preuves empiriques de la performance par froid extrême. S’appuyer sur les affirmations de base des fabricants entraîne des risques de mise en œuvre catastrophiques.
Normes de tests cruciales (preuve de fiabilité)
Les tests séparent les équipements acceptables des responsabilités dangereuses. Vous devez insister sur la conformité aux normes BS 6364, MSS SP-134 ou ISO 21011. Ces frameworks définissent des protocoles de test stricts pour le gel des applications. Exigez une documentation vérifiable sur les tests de fuite à l’hélium cryogénique. Les fabricants plongent l'équipement dans de l'azote liquide pour cette procédure. Ils utilisent ensuite de l’hélium gazeux pour détecter les chemins de fuite microscopiques. N’acceptez pas les tests d’eau ou d’air ambiants comme substituts. Un robinet à tournant sphérique cryogénique doit prouver son intégrité aux températures de fonctionnement réelles.
Considérations et risques de mise en œuvre
Une installation incorrecte détruit même les équipements de la plus haute qualité. Les angles d"installation représentent un point de défaillance critique. Les capots allongés doivent être installés verticalement. Vous pouvez parfois opérer dans un angle maximum strict, généralement de 15 à 45 degrés. Le dépassement de cet angle permet au liquide de congélation d"atteindre la caisse d"emballage. La colonne de gaz isolant s"effondre immédiatement. Le choc thermique représente un autre risque massif lors de la mise en service. Des procédures de refroidissement inappropriées entraînent une grave déformation du siège. Les opérateurs doivent introduire progressivement des liquides de congélation pour normaliser les températures internes en toute sécurité.
Liste de contrôle d"évaluation des fournisseurs
Protégez votre installation en contrôlant sans pitié les partenaires de fabrication. Utilisez cette liste de contrôle pendant votre phase d"approvisionnement :
Évaluez des délais de livraison réalistes pour le moulage d’alliages spécialisés.
Exigez la disponibilité de dessins dimensionnels détaillés pour l’intégration des skids.
Vérifiez la traçabilité complète des matériaux grâce à des MTR (Material Test Reports) certifiés.
Passez en revue les antécédents éprouvés dans les environnements GNL à enjeux élevés.
Confirmez les capacités internes de test de fuite d’hélium.
Conclusion
La spécification de systèmes de contrôle des fluides réfrigérants nécessite un équilibre entre la physique thermique et la science des matériaux. Vous devez exiger une conformité matérielle stricte et des données de test vérifiables. Les solutions standards ne peuvent pas survivre aux déplacements volumétriques des gaz liquéfiés. Basez vos décisions finales sur la capacité du fournisseur à prouver sa conformité aux normes. Assurez-vous de la correspondance exacte des matériaux des sièges avec votre support spécifique. Donner la priorité à l’intégrité structurelle des conceptions de capot allongé et de relief de cavité.
Vos prochaines étapes devraient impliquer une collaboration technique proactive. Encouragez vos équipes d’achat à consulter directement les ingénieurs d’applications. Demandez des dessins techniques détaillés dès le début de la phase de planification. Soumettez des demandes de prix précises détaillant vos matrices exactes de pression et de température. Prendre ces mesures garantit un environnement industriel sûr, fiable et sans fuite.
FAQ
Q : Quelle est la différence entre un robinet à tournant sphérique standard et un robinet à tournant sphérique cryogénique ?
R : Les principales différences concernent une métallurgie spécialisée et des caractéristiques structurelles uniques. Les applications de congélation nécessitent des aciers inoxydables austénitiques plutôt que de l"acier au carbone standard pour éviter la fragilisation. De plus, vous avez besoin d"un capot allongé pour protéger l"emballage. Des dispositifs obligatoires de soulagement de la cavité sont également requis pour empêcher les explosions internes dues à l"expansion des gaz.
Q : Pourquoi la décompression de la cavité est-elle obligatoire dans un robinet à tournant sphérique de GNL ?
R : Le gaz liquéfié piégé se dilate considérablement lorsqu’il se réchauffe. Le GNL augmente de plus de 600 fois son volume liquide au cours de ce changement de phase. Sans mécanisme d"auto-soulagement, ce pic de pression massif provoquera inévitablement une rupture du corps de la vanne et provoquera un incident de sécurité catastrophique.
Q : Les robinets à tournant sphérique cryogéniques peuvent-ils être installés horizontalement ?
R : En général, non. Le capot allongé doit être orienté verticalement. Cette position verticale emprisonne efficacement la vapeur, créant une colonne de gaz isolante. L"installer horizontalement permet au liquide gelant d"atteindre la tige. Cela gèle instantanément le joint d’étanchéité et détruit le mécanisme.
Q : Quel est le matériau de siège standard pour les applications à -196 °C ?
R : Le PCTFE, communément appelé Kel-F, sert de norme industrielle. Il possède une structure moléculaire unique. Cela lui permet de conserver une stabilité mécanique exceptionnelle et des propriétés d’étanchéité fiables même à des températures extrêmement basses.
