Les systèmes de tuyauterie industrielle s"appuient fortement sur un contrôle précis des fluides pour maintenir des opérations sûres, efficaces et continues. La sélection d’une mauvaise conception de robinet à tournant sphérique entraîne souvent des émissions fugitives, des chutes de pression excessives, une usure prématurée du siège et des temps d’arrêt coûteux du système. Ces pannes mécaniques compromettent la sécurité des travailleurs et perturbent gravement le rendement opérationnel. Vous devez soigneusement adapter les exigences uniques de votre système de tuyauterie à l"architecture de vanne appropriée pour garantir des performances optimales.
Ce guide fournit un cadre d"évaluation de niveau ingénierie pour vous aider à mapper des paramètres spécifiques, tels que les limites de pression, les caractéristiques du fluide et les besoins en contrôle de débit, au type de vanne industrielle approprié. Vous apprendrez exactement comment les conceptions structurelles, les dimensions des alésages internes et les configurations des ports influencent directement la dynamique des fluides. Vous découvrirez également l"impact des différents styles d"assemblage de carrosserie sur vos flux de travail de maintenance continus. Avant d"évaluer des matériaux de construction spécialisés et des méthodes d"actionnement automatisés, les ingénieurs doivent définir clairement la conception mécanique fondamentale de la vanne pour garantir une fiabilité à long terme.
Points clés à retenir
La pression et la taille dictent l"ancrage : les conceptions flottantes conviennent aux applications à pression faible à moyenne, tandis que les conceptions à tourillon sont obligatoires pour les canalisations haute pression et de grand diamètre.
Les exigences de débit dictent l"alésage : les conceptions à orifice complet éliminent les chutes de pression ; les ports standard offrent des économies de coûts là où la restriction du débit est acceptable.
La maintenance dicte le style de carrosserie : les carrosseries en 3 pièces permettent la maintenance en ligne, ce qui est essentiel pour les systèmes soudés ou à haute disponibilité.
Le routage du système dicte le nombre de ports : les conceptions multiports (comme un robinet à tournant sphérique à trois voies) peuvent remplacer plusieurs vannes à deux voies pour rationaliser la disposition des canalisations.
Conception structurelle : robinets à tournant sphérique flottants ou à tourillon
Lors de l'évaluation du large éventail de types de robinets à tournant sphérique , la détermination de la conception structurelle de base constitue la base de votre processus de spécification. Vous êtes confronté dès le début à un choix binaire critique. La pression du système et le diamètre du pipeline déterminent principalement si vous avez besoin d'une configuration flottante ou à tourillon. Faire le mauvais choix ici a de graves conséquences sur la sécurité opérationnelle et la longévité mécanique.
Un robinet à tournant sphérique flottant fonctionne selon un principe remarquablement simple mais efficace. Le ballon reste entièrement suspendu dans le milieu fluide. Lorsqu'elle est fermée, la pression de la conduite en amont pousse physiquement la bille vers l'aval contre l'anneau de siège souple. Cette action mécanique comprime le siège et crée un joint étanche et étanche aux bulles. Ces vannes excellent dans les systèmes basse à moyenne pression. Ils fonctionnent exceptionnellement bien pour les canalisations de plus petit diamètre manipulant des fluides propres et non abrasifs. Cependant, ils comportent des limitations mécaniques distinctes. À mesure que la pression du système augmente, la force poussant la bille dans le siège augmente de façon exponentielle. Cela crée une friction immense, conduisant à un couple de fonctionnement élevé. De plus, les pics de pression soudains endommagent facilement les sièges souples, rendant la vanne sujette aux fuites.

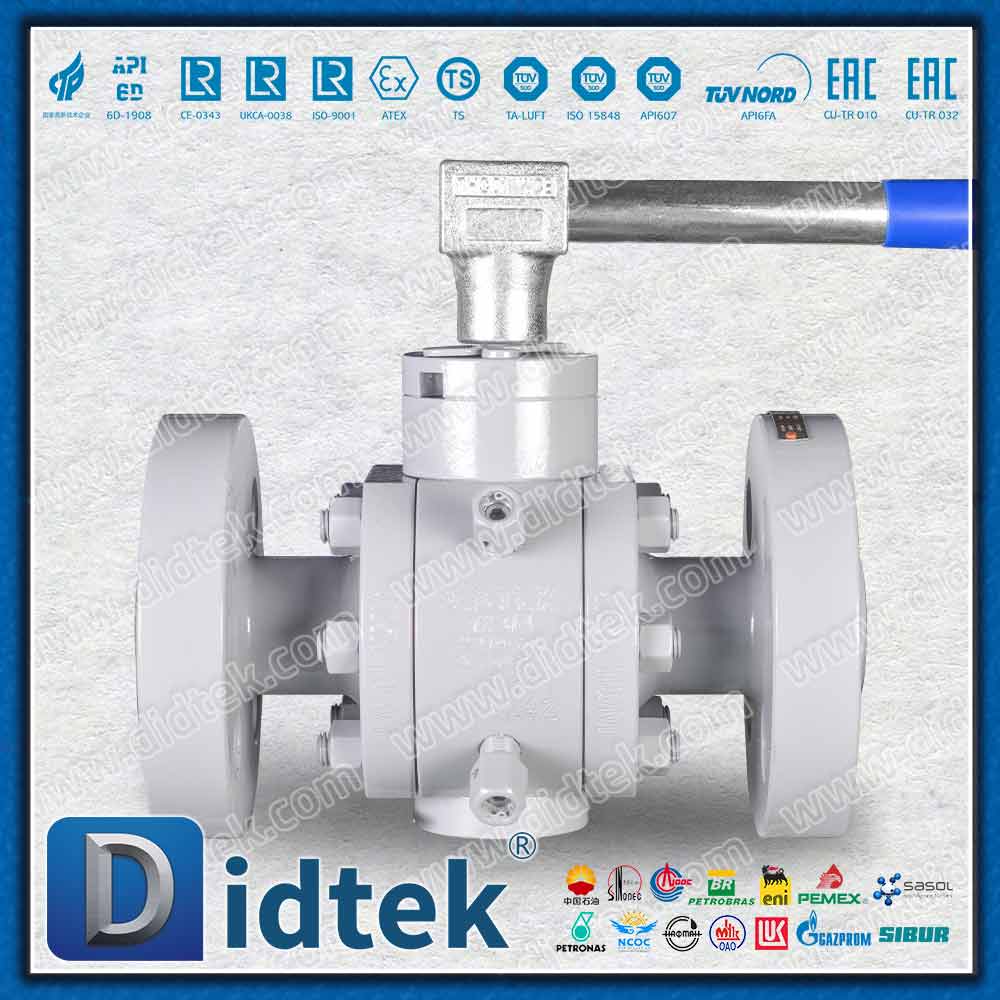

À l’inverse, un robinet à tournant sphérique utilise un mécanisme d’étanchéité fondamentalement différent. La balle est ancrée mécaniquement par des arbres solides en haut et en bas. Étant donné que la balle reste immobile sur son axe, la pression de la ligne déplace les sièges amont à ressort contre la balle, plutôt que de déplacer la balle elle-même. Cette conception structurelle est absolument obligatoire pour les applications haute pression, en particulier celles dépassant la classe ASME 600. Elle est également essentielle pour les pipelines de grand diamètre où une bille flottante serait trop massive pour fonctionner efficacement. Les supports à tourillon absorbent des charges de pression massives en toute sécurité. Ils offrent un profil de couple de fonctionnement beaucoup plus faible et hautement prévisible. Cette prévisibilité en fait le choix idéal pour les systèmes nécessitant un actionnement automatisé précis.
Conception d"alésage : port complet ou port standard
Le diamètre interne d"une vanne influence fortement la dynamique du débit du système. Nous évaluons cette dimension car elle détermine la capacité de débit totale, l"efficacité opérationnelle et la vitesse du fluide. En choisissant la bonne conception d"alésage, vous évitez d"étouffer votre pipeline par inadvertance ou d"introduire des turbulences inutiles.
Un robinet à tournant sphérique à passage intégral présente un alésage interne qui correspond parfaitement au diamètre intérieur du pipeline de raccordement. Ce choix structurel transparent donne des résultats spécifiques et mesurables. Il garantit une restriction de débit nulle à travers le corps de la vanne. Par conséquent, il élimine entièrement les chutes de pression localisées. Ce rapport 1:1 donne également aux opérateurs la possibilité de faire passer des racleurs de nettoyage mécanique ou des outils d'inspection à travers la ligne sans obstruction. Les ingénieurs spécifient des options à port complet principalement pour les boues, les fluides très visqueux et les applications à débit critique nécessitant un débit maximal sans entrave.
Les vannes à port standard ou réduit adoptent une approche différente. Leur alésage interne est généralement d"une taille de tuyau plus petite que celle du pipeline de raccordement. Cette réduction délibérée diminue l"empreinte physique, le poids et le coût de fabrication de l"unité. Le compromis implique des chutes de pression accrues et l’introduction de turbulences d’écoulement localisées immédiatement en aval de la vanne. Ces vannes conviennent parfaitement aux scénarios généraux de transport de liquides et de gaz. Vous pouvez les déployer en toute sécurité sur de longues conduites où une restriction mineure du débit n’a pas d’impact négatif sur l’efficacité globale du système.
Configuration des ports : vannes à bille à deux voies ou à trois voies
Les architectures de tuyauterie complexes nécessitent souvent que les ingénieurs mélangent des flux de médias distincts ou détournent les flux vers différents réservoirs de traitement. Les configurations traditionnelles y parviennent en combinant plusieurs vannes d"isolement dans des boucles d"automatisation complexes et difficiles à entretenir. La sélection de configurations multiports simplifie directement ces défis d"ingénierie.
Les vannes à deux voies représentent l"approche industrielle standard. Ils fournissent une isolation marche/arrêt de base via une seule entrée et une seule sortie. Ils constituent l’épine dorsale de la plupart des réseaux de contrôle fluides, permettant aux médias de se déplacer en ligne droite.
Lorsque le routage du système devient complexe, l’intégration d’une vanne à bille à trois voies devient très avantageuse. Ces unités remplacent plusieurs vannes standard, réduisant ainsi les points de fuite potentiels et économisant une empreinte spatiale précieuse. Ils utilisent deux géométries internes distinctes :
Port L (dérivation) : Cette configuration interne dirige le flux d'une entrée commune vers l'une des deux sorties séparées. Un tour de 90 degrés de la poignée décale entièrement le chemin d’écoulement tout en isolant le port précédemment utilisé.
T-Port (Mixage/Sélection) : Cette conception offre beaucoup plus de polyvalence. Il peut mélanger deux flux d’entrée distincts en une seule sortie commune. Alternativement, il peut permettre un écoulement direct entre deux ports opposés tout en fermant complètement le troisième port perpendiculaire.
La mise en œuvre de conceptions multiports comporte des risques opérationnels spécifiques. Vous devez programmer avec précision les actionneurs pneumatiques ou électriques. Un mauvais alignement pendant les phases transitoires de rotation peut provoquer une contamination croisée temporaire entre les cours d’eau. Cela peut également conduire à une tête morte involontaire, où la pression du fluide augmente dangereusement parce que tous les ports sont momentanément bloqués.
Styles d"assemblage du corps : 1 pièce, 2 pièces et 3 pièces
La conception des boîtiers de vanne influence directement les méthodes d’installation sur site et les flux de maintenance du cycle de vie. Le style d"assemblage de la carrosserie détermine la facilité avec laquelle les équipes de maintenance peuvent accéder aux composants internes lorsque les sièges souples finissent par s"user. L"évaluation de cette dimension nécessite de comprendre la tolérance de votre installation aux temps d"arrêt du système.
Différentes configurations de logements offrent des profils structurels et des réalités de mise en œuvre distincts :
Corps en une seule pièce : cette conception présente une construction moulée solide et unifiée. Il contient presque toujours un alésage réduit pour faire passer les composants internes à travers une ouverture plus petite. Il offre le coût d’achat initial le plus bas. Cependant, la mise en œuvre est problématique : elle est totalement irréparable. Les installations le traitent comme un composant jetable en cas de panne.
Corps en 2 pièces : cela représente la configuration industrielle standard. Il divise le boîtier en deux sections boulonnées ou filetées ensemble. Pour remplacer les sièges usés ou les billes endommagées, les équipes de maintenance doivent retirer physiquement l'ensemble de l'unité du pipeline. Il fonctionne mieux pour les systèmes à brides ou filetés où la maintenance hors ligne reste opérationnellement réalisable.
Corps en 3 pièces : cette conception très robuste comprend une section centrale abritant la boule et les sièges, flanquée de deux embouts séparés. Les embouts restent solidement fixés au tuyau adjacent. Pendant la maintenance, les techniciens retirent simplement quelques boulons et la section centrale pivote pour un entretien immédiat. Cette mise en œuvre est absolument obligatoire pour les systèmes de tuyauterie soudée. Il permet un remplacement rapide des joints en ligne sans jamais couper le tuyau, réduisant ainsi considérablement les temps d'arrêt critiques.
La matrice de sélection tridimensionnelle : type, matériau et connexions d"extrémité
Les ingénieurs doivent intégrer les types de carrosseries structurelles avec des choix métallurgiques spécifiques et des connexions sécurisées. Ce cadre décisionnel complet finalise la spécification de la vanne. Lors de l'exploration de différents types de vannes à bille , la cartographie correcte de ces trois dimensions garantit des performances fiables à long terme dans des conditions exigeantes.
Titre : Matériau des vannes et matrice de connexion
Catégorie de spécification
Profil d"options
Réalité de mise en œuvre et cas d"utilisation
Matériau : acier au carbone.
Haute résistance à la traction et tolérance à la chaleur.
Traitement pétrochimique et raffineries de pétrole à haute pression. Sensible à la rouille interne s’il n’est pas protégé.
Matériau : acier inoxydable (316/304)
Résistance exceptionnelle aux piqûres localisées et aux attaques chimiques.
Fabrication de produits chimiques, usines pharmaceutiques et installations de transformation alimentaire nécessitant une hygiène stricte.
Matériel: Laiton/Bronze
Alliages économiques et facilement usinables.
Boucles d"eau commerciales, systèmes CVC standard et conduites d"air basse pression. Ne convient pas aux fluides hautement corrosifs.
Connexion : extrémités à bride
Joints vissés face à face utilisant des joints.
Pipelines industriels à haute pression. Facilite un retrait extrêmement facile lors des arrêts majeurs de l’usine.
Connexion : filetée (NPT)
Filetages coniques pour tuyaux étanches par déformation mécanique.
Diamètres de pipeline plus petits (moins de 2 pouces). Domine les utilisations utilitaires commerciales et industrielles légères standard.
Connexion : prise/soudure bout à bout
Fusion permanente du corps de vanne au tuyau.
Environnements critiques sans fuite. S"associe exclusivement avec des corps en 3 pièces pour éviter les dommages causés par la chaleur aux sièges souples lors de l"installation.
La sélection des matériaux repose entièrement sur la compatibilité des supports et des facteurs environnementaux. L"acier au carbone résiste efficacement aux pressions extrêmes et aux températures élevées. L"acier inoxydable résiste aux produits corrosifs agressifs et maintient sa pureté. Le laiton sert parfaitement aux boucles d’eau utilitaires basse pression.
Les connexions d"extrémité doivent refléter les réalités réelles de l"installation dans l"usine. Les joints à bride dominent les sites industriels lourds car ils supportent des contraintes massives et permettent un remplacement rapide. Les connexions filetées conviennent aux applications commerciales standard où le soudage présente un risque d"incendie. Les extrémités soudées satisfont aux exigences absolues de zéro fuite, mais exigent des corps de vanne en 3 parties pour garantir que la maintenance future reste possible.
Risques de conformité industrielle et de mise en œuvre
Le contrôle des flux industriels exige le respect strict et inflexible des normes d’ingénierie faisant autorité. Vous devez vous assurer que toutes les vannes spécifiées répondent aux codes API et ASME pertinents. API 608 et API 6D régissent les performances mécaniques et les tests des vannes de pipeline pour usage intensif. ASME B16.34 dicte des valeurs critiques de pression-température basées spécifiquement sur l"épaisseur et la composition du matériau de la coque. Ignorer ces normes invite à des échecs catastrophiques.
La conception coupe-feu représente une exigence de sécurité majeure dans le traitement des hydrocarbures. Les ingénieurs doivent spécifier des vannes conformes à l"API 607 pour toutes les applications avec des fluides inflammables. Ces unités spécialisées présentent une architecture à deux sièges. En fonctionnement normal, la bille assure l"étanchéité contre les sièges souples primaires en PTFE ou TFM. Si un incendie externe élève suffisamment les températures pour faire fondre ces sièges polymères, la bille se déplace légèrement vers l"aval. Il s"engage ensuite dans un siège métallique usiné secondaire. Ce contact métal sur métal établit un joint d"urgence, empêchant des fuites massives qui autrement alimenteraient l"incendie.
Les émissions fugitives présentent un autre risque important en matière de réglementation et de mise en œuvre. Les réglementations environnementales modernes exigent une évaluation rigoureuse des conceptions de garnitures de tige. Les presse-étoupes standard se desserrent souvent en raison des cycles thermiques et de l"usure mécanique, permettant aux gaz toxiques invisibles de s"échapper. Les conceptions avancées utilisant des rondelles Belleville à charge dynamique résolvent ce problème. Ces rondelles élastiques coniques maintiennent une pression constante et dynamique sur les matériaux d"emballage même lorsqu"ils s"usent au fil de milliers de cycles. Cette mise à niveau technique aide les installations à respecter en toute confiance les normes strictes ISO 15848 ou EPA en matière de confinement des gaz dangereux.
Conclusion
La sélection de l’architecture de vanne idéale nécessite une approche très méthodique et disciplinée. Basez votre filtre initial sur les limites de pression et la taille des tuyaux pour déterminer si une ancre flottante ou à tourillon est appropriée. Suivez ceci en analysant votre dynamique des fluides pour décider si un port complet ou standard prend en charge le mieux votre processus. Enfin, évaluez les besoins de maintenance à long terme de votre installation pour finaliser la configuration correcte du style de carrosserie.
Nous conseillons vivement aux ingénieurs, aux tuyauteurs et aux équipes d’approvisionnement de consulter directement un spécialiste certifié en vannes ou un ingénieur d’application. Apportez des données complètes sur le système à cette conversation, y compris la chimie spécifique du fluide, la pression de fonctionnement maximale et les paramètres de température maximale. Cette prochaine étape cruciale garantit un dimensionnement précis, vérifie la compatibilité chimique et répond avec précision à toutes les exigences d"actionnement pneumatique ou électrique avant l"installation.
FAQ
Q : Quelle est la différence entre un tourillon et un robinet à tournant sphérique flottant ?
R : La principale différence réside dans le mécanisme d’ancrage interne. Une bille flottante est suspendue directement dans le milieu fluide, s"appuyant entièrement sur la pression de la conduite en amont pour la pousser contre le siège en aval pour assurer l"étanchéité. À l’inverse, une boule de tourillon est ancrée mécaniquement par des arbres solides en haut et en bas. La pression de la conduite pousse les sièges à ressort contre la bille stationnaire. Cette conception ancrée est essentielle pour gérer en toute sécurité les applications à haute pression et de grand diamètre.
Q : Un robinet à tournant sphérique peut-il être utilisé pour étrangler le débit ?
R : En général, non. Des conceptions standards existent strictement pour les tâches d"isolation marche/arrêt. Leur utilisation pour l"étranglement expose leurs sièges en polymère souple à un flux à grande vitesse. Cela crée une érosion rapide, des chutes de pression localisées et des dommages permanents au siège, conduisant à des fuites internes. Cependant, les vannes à bille spécialisées à port en V comportent des billes au contour unique conçues spécifiquement pour moduler le débit en toute sécurité sans endommager les surfaces d"étanchéité.
Q : Que signifie « port complet » sur un robinet à tournant sphérique ?
R : Une conception à orifice complet signifie que le diamètre d"alésage interne de la vanne correspond au diamètre intérieur exact de la canalisation de connexion. Ce rapport parfait de 1:1 garantit qu’il n’y a aucune restriction de débit et aucune chute de pression lors du passage du fluide. Il permet également aux équipes de maintenance de faire fonctionner des racleurs de nettoyage mécanique ou des outils d"inspection directement à travers le pipeline sans rencontrer d"obstruction structurelle.
Q : Comment déterminez-vous le raccordement d’extrémité correct pour un robinet à tournant sphérique ?
R : Les connexions d"extrémité dépendent directement du matériau de votre pipeline, de la pression nominale du système et des futurs besoins d"accès pour la maintenance. Utilisez des connexions filetées simples pour les petites lignes commerciales. Spécifiez les extrémités à brides boulonnées pour les systèmes industriels à haute pression qui nécessitent une étanchéité sécurisée mais un retrait ultérieur facile. Choisissez des connexions soudées pour les environnements permanents, à fortes vibrations et sans fuite, en les associant toujours à des corps en 3 parties pour un accès de maintenance essentiel.
