Robinet à tournant sphérique flottant et robinet à tournant sphérique à tourillon : comparaison complète

Le choix entre un robinet à tournant sphérique flottant et un robinet à tournant sphérique affecte l"étanchéité, le couple de fonctionnement, la taille de l"actionneur, la durée de vie et le coût du projet. Bien que les deux utilisent une bille rotative pour une isolation quart de tour, leurs dispositions de support interne diffèrent. Dans un robinet à tournant sphérique flottant, la bille est retenue par les sièges et peut se déplacer vers le siège aval sous pression. Dans un robinet à tournant sphérique monté sur tourillon, les supports fixes supportent une grande partie de la charge de la bille et contribuent à réduire le couple de fonctionnement. Ce guide explique les différences entre les robinets à tournant sphérique flottants et les robinets à tournant sphérique, les avantages, les limites, les applications, l"installation, la maintenance et les facteurs de sélection pour les systèmes de tuyauterie industrielle.

Table des matières

• Points clés à retenir

• Qu"est-ce qu"un robinet à tournant sphérique flottant ?

• Qu"est-ce qu"un robinet à tournant sphérique ?

• Comment fonctionnent les deux modèles

• Robinet à tournant sphérique flottant et robinet à tournant sphérique à tourillon : différences clés

• Avantages et inconvénients

• Considérations relatives à la pression, à la taille et au couple

• Sélection des applications et des services

• Installation et entretien

• Comment choisir le bon robinet à tournant sphérique

• Foire aux questions

• Conclusion

Points clés à retenir

• Un robinet à bille flottant utilise la pression de la conduite pour pousser la bille non supportée contre le siège en aval.

• Un robinet à tournant sphérique utilise des supports fixes pour supporter la charge de la bille et réduire le couple de fonctionnement.

• Les conceptions flottantes sont souvent pratiques pour les lignes de petite et moyenne taille et pour les tâches d"isolation plus simples.

• Les conceptions à tourillon sont généralement sélectionnées pour des tailles plus grandes, des pressions plus élevées, des actionnements fréquents et un service de pipeline exigeant.

• La conception flottante peut fournir une forte étanchéité assistée par pression, mais la charge et le couple du siège peuvent augmenter à mesure que la taille et la pression augmentent.

• La conception à tourillon offre normalement un couple plus prévisible, mais ses composants supplémentaires peuvent augmenter la complexité initiale et les considérations de maintenance.

• Aucune des deux conceptions n’est automatiquement meilleure ; le choix correct dépend de la pression, de la température, du fluide, de la taille de la conduite, de l"arrêt, des cycles de fonctionnement et des normes du projet.

Qu"est-ce qu"un robinet à tournant sphérique flottant ?

Un robinet à bille flottante est une vanne d"isolement quart de tour dans laquelle la bille est maintenue entre deux sièges mais n"est pas supportée par un tourillon inférieur. La tige se connecte au sommet de la boule et transfère le mouvement de rotation de l"actionneur. La bille peut se déplacer légèrement à l"intérieur du corps, notamment en direction du siège aval.

Lorsque la vanne est fermée et qu"une pression est appliquée depuis le côté amont, la différence de pression pousse la bille vers le siège aval. Ce mouvement assisté par pression augmente le contact entre la bille et le siège et contribue à créer une fermeture étanche. Plus la pression différentielle est élevée, dans les limites de conception de la vanne, plus la force d"appui peut devenir importante.

Cet agencement a une structure interne relativement directe. Il peut fournir une étanchéité efficace avec moins de composants de support, ce qui explique en partie pourquoi un robinet à tournant sphérique flottant est largement utilisé dans les conduites de traitement de petit et moyen diamètre, les systèmes de services publics, les services de gaz et l"isolation industrielle générale.

Cependant, la même action assistée par la pression qui favorise l’étanchéité augmente également la friction entre la bille et les sièges. À mesure que la taille de la vanne, la pression ou la pression différentielle augmentent, la force nécessaire pour faire tourner la bille peut augmenter considérablement. Pour cette raison, les conceptions flottantes nécessitent une analyse minutieuse du couple avant de spécifier un fonctionnement manuel ou actionné.

Le produit de robinet à tournant sphérique flottant de Didtek est une conception métal sur métal avec une tige allongée. Le produit répertorié est une vanne de 2 pouces et 150 LB avec un corps CF8, F304 avec un siège métallique Ni55, une plage de température de -26°C à 420°C, une conception ISO 17292 et une sécurité incendie API 6FA. Ces détails montrent qu'un robinet à tournant sphérique flottant ne se limite pas à un service léger à basse température ; la capacité réelle dépend de ses matériaux, de la construction du siège, de la classe de pression et de la qualification de conception.

Qu"est-ce qu"un robinet à tournant sphérique ?

Un robinet à tournant sphérique utilise une bille fixe soutenue par un tourillon inférieur, une tige supérieure ou un autre agencement de roulements. La bille n"est pas libre de se déplacer de manière significative vers le siège aval. Au lieu de cela, les tourillons supportent une grande partie du poids de la balle et des forces générées par la pression et le fonctionnement.

Étant donné que la balle est soutenue, les sièges n"ont pas besoin de supporter toute la charge mécanique de la balle. Les sièges à ressort ou sous pression se déplacent vers la bille pour maintenir le contact et l"étanchéité. La conception résultante nécessite généralement moins de couple qu’un robinet à tournant sphérique flottant de taille et de pression nominale similaires.

Un couple de fonctionnement plus faible est particulièrement précieux pour les grandes vannes et les systèmes automatisés. Il peut permettre l"utilisation d"un actionneur plus petit, réduire l"énergie requise pour chaque cycle de fonctionnement et faciliter la gestion de l"isolement d"urgence ou du fonctionnement à distance. Les robinets à tournant sphérique sont donc courants dans les pipelines de pétrole et de gaz, le traitement du gaz, les usines pétrochimiques, les systèmes de GNL, les installations électriques et d"autres services industriels critiques.

La catégorie des robinets à tournant sphérique comprend différentes configurations de corps, de siège, d'alésage, de pression et d'actionnement. Une conception montée sur tourillon peut être fournie sous forme de vanne à entrée latérale ou à entrée supérieure, avec des sièges souples ou métalliques et avec un fonctionnement manuel, électrique, pneumatique ou hydraulique.

La présence de tourillons ne détermine pas à elle seule les performances complètes de la vanne. Les acheteurs doivent toujours examiner le matériau du corps, le matériau du siège, l"alésage, l"indice pression-température, la construction de la tige, le soulagement de la cavité, la conception coupe-feu, les connexions d"extrémité et les normes applicables.

Comment fonctionnent les deux modèles

Les deux types de vannes utilisent le même principe de base du quart de tour. Une bille traversante tourne à l"intérieur du corps de la vanne. Lorsque l"alésage est aligné avec le pipeline, la vanne est ouverte. Lorsque la bille tourne à 90 degrés, le côté solide de la bille bloque le chemin d’écoulement.

La différence majeure réside dans la manière dont le ballon est soutenu et dans la manière dont les sièges créent l"arrêt.

Fonctionnement du robinet à tournant sphérique flottant

Dans une conception flottante, la tige fait tourner la bille tandis que la bille est maintenue entre les sièges amont et aval. Lorsque la vanne est fermée, la pression amont agit sur la bille et la déplace vers le siège aval. Cela crée un joint assisté par pression.

À une pression différentielle faible ou modérée, les sièges et leur précharge fournissent une grande partie de la force d"étanchéité initiale. À mesure que la pression différentielle augmente, la bille peut appuyer plus fermement contre le siège aval. Cela peut être efficace pour l"arrêt, mais cela augmente également la friction et le couple de fonctionnement.

Fonctionnement du robinet à tournant sphérique

Dans une conception à tourillon, la bille tourne autour d"un axe fixe soutenu par des tourillons ou des surfaces d"appui. Les sièges sont poussés vers la bille par des ressorts, une pression de ligne ou une combinaison des deux. Puisque la bille est soutenue, les forces de pression sont réparties à travers la structure du tourillon plutôt que entièrement transférées aux sièges et à la tige.

Cet agencement réduit le couple requis pour faire tourner la bille, en particulier dans les vannes plus grandes. Cela peut également réduire la charge sur le siège pendant le fonctionnement. Les sièges doivent toujours être conçus pour fournir l"arrêt requis dans des conditions de haute et de basse pression.

Ce que les deux modèles ont en commun

Les vannes à bille flottantes et à tourillon peuvent être conçues avec :

• Passage complet ou réduit

• Sièges souples ou métalliques

• Voies d"écoulement bidirectionnelles ou multidirectionnelles

• Corps à entrée latérale, à entrée supérieure ou entièrement soudés

• Fonctionnement manuel ou actionné

• Caractéristiques de la tige ignifuge, antistatique et anti-éruption

• Fonctions de double blocage et de purge ou de décompression de cavité, lorsque spécifié

La conception du support interne ne constitue qu’une partie des spécifications complètes de la vanne. Deux vannes avec des dispositions de support différentes peuvent toutes deux convenir au même fluide, mais une seule peut être plus adaptée à la taille, à la pression, au cycle de fonctionnement ou à la stratégie de maintenance requis.

Robinet à tournant sphérique flottant et robinet à tournant sphérique à tourillon : différences clés

Le tableau suivant résume les principales différences entre une comparaison entre un robinet à tournant sphérique flottant et un robinet à tournant sphérique.

Taille et pression

Une vanne flottante n"est pas automatiquement inadaptée à la haute pression, et une vanne à tourillon n"est pas automatiquement requise pour chaque grande conduite. Le choix correct dépend des limites de conception du fabricant et du calcul du couple de fonctionnement.

À mesure que la taille et la pression augmentent, la bille flottante crée une plus grande force de contact avec le siège. Le couple résultant peut nécessiter un actionneur plus grand et des composants de tige et de siège plus solides. Une conception à tourillon transporte une grande partie de la charge de la bille à travers ses supports, ce qui peut la rendre plus pratique pour les tailles nominales plus grandes et les classes de pression plus élevées.

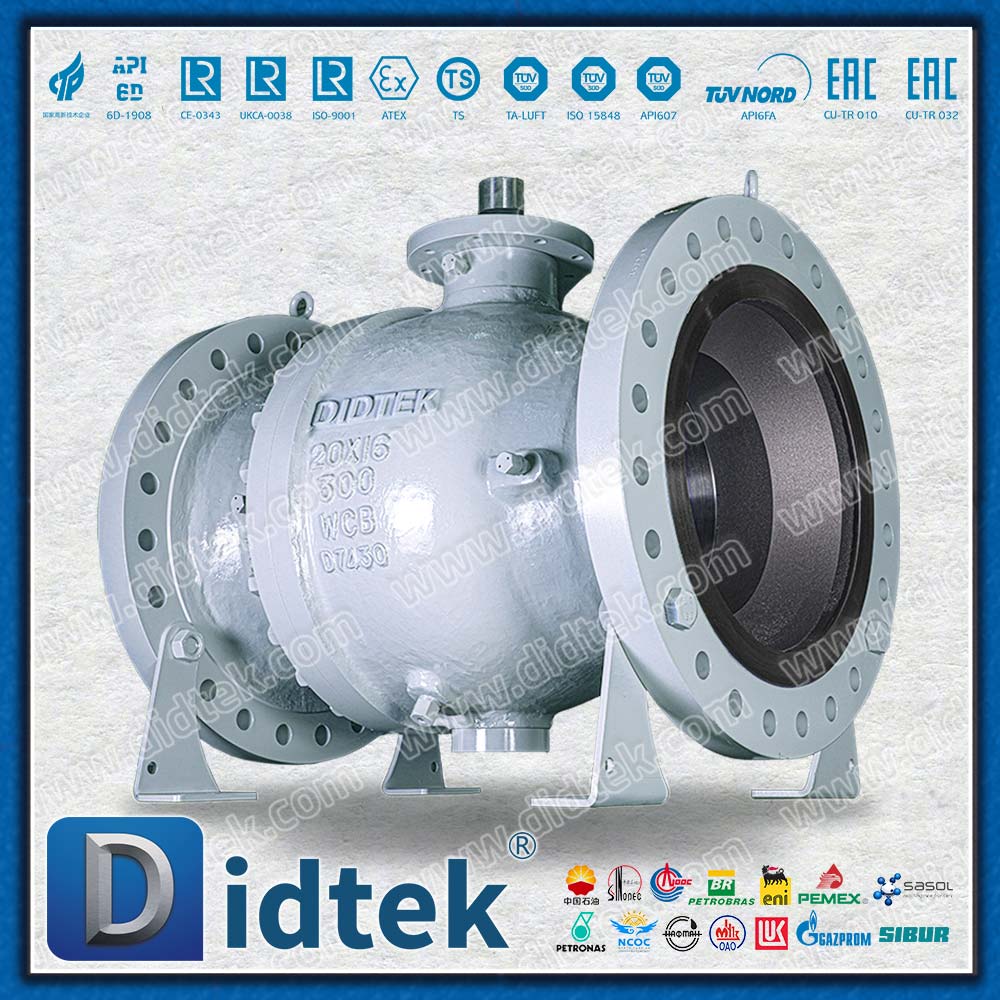

Par exemple, le produit de tourillon à siège métallique répertorié par Didtek est une vanne de 2 pouces à passage intégral de 150 LB avec un corps WCB et une plage de tailles indiquée de 2 à 48 pouces sur toute la plage de conception. Ses classes de pression répertoriées s"étendent de la classe ASME 150 à 1 500, avec une plage de température indiquée de -29°C à 425°C. Il s"agit de détails spécifiques au produit, et non de limites universelles pour chaque robinet à tournant sphérique, mais ils illustrent comment une plate-forme à tourillon peut être configurée pour une large gamme industrielle.

Couple et actionnement

Le couple est l’une des différences techniques les plus importantes. Un robinet à tournant sphérique flottant doit surmonter le frottement provoqué par la bille appuyant contre le siège aval. Le couple peut varier en fonction de la pression différentielle, du matériau du siège, de la température, du fluide et de la fréquence de fonctionnement.

Un robinet à tournant sphérique a normalement un couple lié au frottement plus faible car la bille supportée n"a pas besoin de se déplacer contre les sièges de la même manière. Cela peut simplifier la sélection de l"actionneur, en particulier lorsque la vanne doit être actionnée à distance ou de manière répétée.

L"actionneur ne doit jamais être sélectionné uniquement en fonction de la taille de la vanne. Le fournisseur doit fournir ou confirmer le couple de décollage, le couple de fonctionnement, le couple de fin, le couple de fonctionnement minimum, la pression différentielle maximale et le facteur de sécurité pertinent. Les conditions de basse température, de haute température, de gaz secs, de siège métallique et de fluides contaminés peuvent modifier les exigences de couple.

Performances d"étanchéité

Les deux conceptions peuvent fournir une isolation efficace lorsqu’elles sont correctement spécifiées. Une conception flottante utilise le mouvement de la balle pour augmenter le contact en aval. Une conception à tourillon repose sur la dynamisation du siège et sur un alignement précis autour d"une bille supportée.

Les sièges souples peuvent assurer une fermeture étanche pour des fluides et des températures compatibles, tandis que les sièges métalliques peuvent être sélectionnés pour un service à haute température, abrasif ou sévère. Une vanne à siège métallique montée sur tourillon peut être utile lorsque la vanne doit tolérer l"usure et un fonctionnement répété dans des conditions exigeantes. Une vanne flottante à siège métallique peut également fonctionner efficacement lorsque ses matériaux et ses limites de couple sont correctement adaptés à l"application.

Les performances d’arrêt ne dépendent pas uniquement de la disposition du support à bille. Cela dépend de la géométrie du siège, de l"état de surface, de la compatibilité des matériaux, de la direction de la pression, de la température, de la contamination, des tolérances de fabrication et des tests.

Maintenance et cycle de vie

La disposition interne plus simple d’une vanne flottante peut la rendre intéressante lorsque la construction initiale et l’entretien de base sont des priorités. Cependant, des charges répétées sur le siège peuvent affecter l"usure si la vanne fonctionne fréquemment ou manipule des fluides abrasifs.

Une vanne à tourillon contient des composants de support supplémentaires, des roulements, des ressorts et des mécanismes de siège. Cela peut augmenter le nombre de pièces à inspecter, mais le couple de fonctionnement plus faible et le mouvement contrôlé de la bille peuvent permettre une durée de vie plus longue dans des systèmes plus grands ou exploités plus fréquemment.

Le coût du cycle de vie doit inclure la vanne, l"actionneur, l"installation, les pièces de rechange, l"inspection, l"accès à l"arrêt, la consommation d"énergie et les cycles de fonctionnement attendus. Une vanne dont le prix d"achat est plus élevé peut être plus économique si elle réduit la taille de l"actionneur, la fréquence de maintenance ou les temps d"arrêt imprévus.

Avantages et inconvénients

Avantages du robinet à tournant sphérique flottant

Un robinet à tournant sphérique flottant peut être préféré pour les raisons suivantes :

• Structure interne simple et compacte

• Arrêt efficace assisté par pression

• Souvent économique pour les applications de petite et moyenne taille

• Moins de composants de support qu"une conception à tourillon

• Convient pour un fonctionnement quart de tour manuel

• Disponible avec des sièges souples ou métalliques pour différents services

• Peut être configuré pour des applications à haute température ou isolées lorsqu"il est correctement conçu

Le modèle flottant métal sur métal Didtek répertorié démontre comment une configuration à tige allongée peut être utilisée pour les exigences liées aux hautes températures, aux abrasifs et à l"isolation. Les spécifications réelles du produit doivent être vérifiées avant d"appliquer la vanne à un système particulier.

Inconvénients du robinet à tournant sphérique flottant

Les limitations potentielles incluent :

• Le couple de fonctionnement peut augmenter avec la taille et la pression différentielle

• Une plus grande friction du siège peut affecter la fréquentation du vélo

• Des actionneurs plus grands peuvent être nécessaires dans les services exigeants

• L"usure du siège peut devenir un problème en cas de fluides abrasifs ou contaminés

• Le mouvement de la balle peut augmenter la charge sur le siège pendant le fonctionnement

• Les applications de très grande taille ou à haute pression peuvent être servies plus efficacement par une conception à tourillon

Avantages du robinet à tournant sphérique

Un robinet à tournant sphérique peut offrir plusieurs avantages :

• Couple de fonctionnement inférieur pour de nombreuses applications de grande taille ou à haute pression

• Positionnement plus stable de la balle pendant le fonctionnement

• Charge mécanique réduite sur la tige et les sièges

• Bonne compatibilité avec les actionneurs électriques, pneumatiques et hydrauliques

• Convient à l"isolation des pipelines et aux opérations à distance fréquentes

• Configurations flexibles pour passage intégral, passage réduit, sièges métalliques et double bloc et purge

• Pratique pour les applications exigeantes liées au pétrole, au gaz, au GNL, à la pétrochimie et à l"énergie

Le siège métallique WCB produit du robinet à tournant sphérique à comprend une construction à passage intégral, un siège métallique, un fonctionnement à faible couple, un blocage et une purge, une décompression à cavité automatique, une conception ignifuge, une construction de tige anti-éruption et une conception antistatique. Ces fonctions sont des exemples utiles de ce que les acheteurs peuvent évaluer dans une vanne industrielle critique, mais les caractéristiques requises doivent être confirmées pour chaque projet.

Inconvénients des robinets à tournant sphérique

Les limitations potentielles incluent :

• Construction plus complexe qu"une conception flottante de base

• Coût d’achat initial plus élevé dans certaines plages de tailles et de pressions

• Plus de composants internes à inspecter ou à remplacer

• Poids corporel plus élevé dans certaines configurations

• Nécessite un dimensionnement précis de l’actionneur et une planification de la maintenance

• Peut être inutile pour les conduites basse pression, peu utilisées et de petit diamètre

Le but de cette comparaison n’est pas de qualifier un modèle de universellement supérieur. La bonne sélection est celle qui offre l"arrêt, le couple, la pression nominale, la durée de vie et l"accès à la maintenance requis à un coût de cycle de vie acceptable.

Considérations relatives à la pression, à la taille et au couple

La pression, la taille de la conduite et le couple sont étroitement liés. Les traiter comme des décisions d’achat distinctes peut conduire à une vanne ou un actionneur mal spécifié.

Pression différentielle

La pression agissant sur une vanne fermée affecte la charge du siège et le couple de fonctionnement. Un robinet à bille flottant peut subir un couple plus important car la pression différentielle pousse la bille plus fermement contre le siège en aval. Une vanne à tourillon peut maintenir un couple inférieur parce que la bille est supportée, mais ses ressorts de siège et sa conception assistée par pression doivent toujours surmonter les forces d"étanchéité et de friction.

Le fournisseur doit examiner la pression différentielle normale et maximale. L"actionneur peut avoir besoin de faire fonctionner la vanne après une longue période sans mouvement, lorsque les dépôts ou la friction du siège ont augmenté.

Passage intégral et passage réduit

Les vannes à passage intégral ont un passage d"écoulement proche du diamètre du tuyau connecté. Ils sont souvent sélectionnés lorsqu"une faible perte de pression, la récupération du produit ou le raclage de pipelines sont importants. Les vannes à passage réduit ont un passage plus petit et peuvent réduire le poids, le coût ou la taille globale, mais elles peuvent augmenter la vitesse et la perte de pression.

Une conception à tourillon ou flottante peut être fournie avec un passage intégral ou réduit, selon la famille de produits. La sélection du forage doit être basée sur les calculs du processus et les exigences de nettoyage des canalisations plutôt que sur la seule conception du support.

Indice de pression et de température

La pression nominale de la vanne doit être vérifiée ainsi que sa plage de température. La pression admissible peut diminuer à mesure que la température augmente, et les matériaux du siège peuvent imposer une limite pratique inférieure à celle du corps métallique.

Les questions pertinentes incluent :

• Quelles sont les pressions de fonctionnement normales et maximales ?

• Quelle est la pression différentielle maximale en ouverture et en fermeture ?

• Quelles sont les températures minimales, normales et maximales ?

• Le fluide est-il propre, abrasif, corrosif, toxique, inflammable ou cryogénique ?

• La valve est-elle à siège souple ou à siège métallique ?

• Faut-il prévoir des cycles thermiques, une exposition au feu ou une dépressurisation rapide ?

• La vanne est-elle installée au-dessus du sol, sous terre, en mer ou à l"intérieur d"un skid ?

Dimensionnement de l"actionneur

Les conceptions flottantes peuvent nécessiter un couple de décollage plus élevé que prévu, en particulier avec des sièges métalliques, une pression différentielle élevée ou un service à basse température. Les conceptions à tourillon offrent généralement un profil de couple plus prévisible, mais l"actionneur doit toujours être dimensionné pour l"enveloppe de fonctionnement complète.

La sélection de l"actionneur doit prendre en compte les exigences d"ouverture ou de fermeture, la pression d"alimentation en air ou hydraulique, l"alimentation électrique, le temps d"arrêt d"urgence, la protection de l"environnement, la commande manuelle, le retour de position et les tests de course partielle, le cas échéant.

Sélection des applications et des services

Oléoducs et gazoducs

Les vannes à bille à tourillon sont généralement envisagées pour l"isolation des canalisations car elles peuvent prendre en charge de grandes tailles, des classes de pression élevées, un fonctionnement automatisé et de longs intervalles d"entretien. Les configurations à passage intégral peuvent être préférées lorsque le raclage du pipeline ou une faible perte de pression est important.

Les robinets à bille flottants peuvent également être utilisés dans des applications pétrolières et gazières, en particulier dans les petites conduites secondaires, les connexions d"équipements, les systèmes utilitaires et les tâches d"isolation de taille moyenne. La décision doit refléter la pression, la taille, le support et les cycles de fonctionnement réels plutôt que le seul nom de l"industrie.

Usines chimiques et pétrochimiques

Le service chimique nécessite une attention particulière à la corrosion, à la compatibilité des matériaux, aux émissions fugitives, à la sécurité incendie et aux performances des sièges. Les vannes à siège métallique peuvent être sélectionnées pour les températures élevées ou les fluides abrasifs, tandis que les vannes à siège souple peuvent convenir aux produits chimiques compatibles dans leurs limites de température et de pression.

Pour les usines de transformation, l"acheteur devra peut-être spécifier une construction antistatique, des tiges anti-éruption, des tests de sécurité incendie, un soulagement des cavités, des garnitures en alliage spécial ou des tests d"émissions. Les caractéristiques requises doivent être enregistrées dans la fiche technique de la vanne.

GNL et systèmes cryogéniques

Le service à basse température peut entraîner la contraction des métaux et la perte de flexibilité de certains joints. Les vannes à bille flottantes et à tourillon peuvent être spécialement conçues pour les applications cryogéniques, mais une vanne à température ambiante standard ne doit pas être utilisée sans confirmer son adéquation à basse température.

Les considérations importantes incluent la conception du capot étendu, les matériaux du corps et des garnitures à basse température, les performances du siège, la contraction thermique, le jeu d'isolation, le soulagement des liquides piégés et les tests cryogéniques. Un projet nécessitant un fonctionnement à basse température doit être examiné au travers de la gamme de vannes à bille industrielles appropriée et de la documentation de conception cryogénique spécifique.

Systèmes électriques et à vapeur

Les systèmes de vapeur à haute température, d"alimentation de chaudière, de carburant et auxiliaires peuvent utiliser des robinets à tournant sphérique à siège métallique lorsqu"une isolation rapide et une résistance à l"usure sont requises. Le corps, les garnitures, les revêtements de siège, la garniture de tige, l"actionneur et les exigences en matière de sécurité incendie doivent être vérifiés ensemble.

Le produit flottant référencé ci-dessus indique une plage de température de -26 °C à 420 °C et un siège métallique, mais cela ne signifie pas que chaque vanne flottante peut fonctionner dans ces conditions. Les évaluations spécifiques au produit et les exigences de l"ingénieur de procédé doivent toujours contrôler la sélection.

Eau et Service Industriel Général

Les robinets à bille flottants sont souvent pratiques pour l"eau, l"huile, l"air, le gaz et d"autres fluides compatibles dans les systèmes de petite et moyenne taille. Les vannes à tourillon peuvent être sélectionnées pour les conduites de transport d"eau plus grandes, les systèmes à pression plus élevée ou les applications nécessitant un fonctionnement motorisé et un couple inférieur.

En cas d"utilisation sale ou abrasive, le matériau du siège et les dispositions de rinçage peuvent être plus importants que le fait que la vanne soit flottante ou montée sur tourillon. Les sièges métalliques, le rechargement, la conception des cavités et les procédures de nettoyage doivent être examinés avec le fabricant.

Installation et entretien

Une installation correcte est essentielle pour les deux modèles de vannes. Une vanne bien conçue peut rencontrer des problèmes précoces de fuite ou de couple si le pipeline est mal aligné, contaminé, soumis à des contraintes excessives ou mal soutenu.

Liste de contrôle d"installation

Avant l"installation :

1. Confirmez les exigences relatives à l"étiquette de la vanne, à sa taille, à sa classe de pression, à son alésage, à son matériau et à sa direction d"écoulement.

2. Inspectez le corps, les connexions d’extrémité, la tige, l’actionneur et l’emballage de protection pour déceler tout dommage.

3. Nettoyez le pipeline et éliminez les scories de soudage, la rouille, le sable et autres débris.

4. Vérifiez que le tuyau est correctement aligné et soutenu indépendamment.

5. Évitez d"utiliser la vanne pour corriger le désalignement des tuyaux.

6. Confirmez les dimensions de la bride, du joint, du boulon et face à face.

7. Vérifiez l’orientation de l’actionneur, le câblage de commande, l’alimentation en air et la position de défaillance.

8. Faites fonctionner la vanne conformément aux instructions du fabricant après l"installation.

Les robinets à tournant sphérique doivent normalement être installés en position complètement ouverte ou complètement fermée, sauf si leur conception est spécifiquement destinée au service de contrôle. Laisser un robinet à tournant sphérique d"isolement standard partiellement ouvert peut produire des turbulences, de l"érosion et des dommages au siège.

Entretien des vannes flottantes

L"entretien d"un robinet à tournant sphérique flottant doit inclure l"inspection des fuites du siège, des joints de tige, de la garniture, de la connexion de la poignée ou de l"actionneur, des joints du corps et de la corrosion externe. Si le couple de fonctionnement augmente, examinez les conditions de pression, la contamination, les dommages au siège, les dépôts et les problèmes d"actionneur avant de forcer la vanne.

Les vannes flottantes à siège métallique utilisées dans un service abrasif ou à haute température peuvent nécessiter une inspection plus fréquente des surfaces de la bille et du siège. L"intervalle d"inspection doit être basé sur la gravité de l"entretien et l"historique de fonctionnement.

Entretien des vannes à tourillon

L"entretien des vannes à tourillon peut inclure la vérification des fuites du siège, des joints de tige, des zones de roulement, des ressorts, de la décompression de la cavité, des dispositions d"injection de mastic d"urgence, du fonctionnement de l"actionneur et de l"indication de position. Pour les vannes de pipeline critiques, des tests fonctionnels et des tests de course partielle peuvent être inclus dans le programme d"intégrité des actifs.

Le couple de fonctionnement inférieur d"une vanne à tourillon n"élimine pas la nécessité de procéder à des tests. Les ressorts, sièges, roulements, joints et actionneurs peuvent toujours se dégrader en raison de la corrosion, de la contamination, des cycles thermiques ou de longues périodes d"inactivité.

Stockage et mise en service

Stockez les deux types de vannes dans un environnement propre, sec et protégé. Laissez les protecteurs d"extrémité installés jusqu"à ce que la vanne soit prête à être connectée et suivez les instructions du fabricant pour la lubrification, l"orientation, la conservation et la mise en service de l"actionneur.

Avant de mettre le système en service, vérifiez les tests de la coque et du siège, le rinçage des conduites, l"étalonnage de l"actionneur, les réglages des interrupteurs de fin de course, la logique d"arrêt d"urgence et toute la documentation requise. Les tests doivent suivre les procédures applicables du projet et du fabricant.

Comment choisir le bon robinet à tournant sphérique

Utilisez le processus de sélection suivant lorsque vous décidez entre une configuration flottante et à tourillon.

1. Définir la fonction principale

Confirmez si la vanne est destinée à une isolation de routine, à un arrêt d"urgence, à une section de pipeline, à une isolation d"équipement, à une dérivation de flux ou à un dispositif spécial de double blocage et de purge. Une vanne destinée à un fonctionnement d"urgence fréquent peut nécessiter un actionneur et un plan de test différents de ceux utilisés une fois par an.

2. Collecter les données de processus

Indiquez le nom du fluide, la pression, la température, le débit, la viscosité, la teneur en matières solides, les composants corrosifs, la toxicité et l"inflammabilité. Incluez les conditions normales, minimales, maximales et perturbées.

3. Sélectionnez Support flottant ou Tourillon.

Envisagez un robinet à tournant sphérique flottant lorsque la conduite est de taille relativement petite ou modérée, que la fréquence de fonctionnement est limitée et que l"étanchéité assistée par pression est appropriée. Envisagez un robinet à tournant sphérique lorsque la conduite est plus grande, la pression est plus élevée, les actionnements sont fréquents ou le couple doit être réduit et contrôlé.

Ce sont des points de départ et non des règles fixes. Le fabricant doit confirmer la conception par des calculs de pression, de couple, de siège et de cycle de vie.

4. Sélectionnez les matériaux du siège et des garnitures

Choisissez des sièges souples ou métalliques en fonction de la température, de la compatibilité chimique, de l"abrasion, de la sécurité incendie, des exigences en matière de fuite et du cycle thermique. En service sévère, un rechargement dur ou des alliages spéciaux peuvent être nécessaires pour résister à l"érosion et à l"usure.

5. Confirmez les connexions d"alésage et d"extrémité

Spécifiez un alésage complet ou réduit, une bride standard, des extrémités soudées bout à bout ou filetées le cas échéant, les dimensions face à face, la classe de pression et l"orientation d"installation. Les vannes à passage intégral peuvent être importantes pour le raclage ou le contrôle des pertes de pression.

6. Spécifier les fonctions d"actionnement et de sécurité

Confirmez le fonctionnement manuel, électrique, pneumatique ou hydraulique. Définissez la position d"urgence requise, le temps d"arrêt, l"action en cas de panne, la commande manuelle, le retour de position, le dispositif de verrouillage, la conception antistatique, la tige anti-éruption, le soulagement de la cavité et les exigences de sécurité incendie.

7. Examiner les normes et la documentation

Selon le projet, la spécification peut faire référence à API 6D, ISO 17292, ASME B16.34, API 607, API 6FA, API 598, NACE MR0175/ISO 15156 ou à d"autres normes. Chaque norme aborde un aspect différent de la conception, des tests, des matériaux, de la sécurité incendie ou de l"adéquation au service. L"édition exacte et la portée doivent être confirmées avant de commander.

8. Comparez le coût total de possession

Comparez le prix d"achat, la taille de l"actionneur, l"installation, les pièces de rechange, l"inspection, les cycles de fonctionnement prévus, l"accès à la maintenance, la consommation d"énergie et le coût de remplacement. Une vanne à tourillon peut avoir un prix initial plus élevé mais offrir des avantages en termes de cycle de vie dans un système de grande taille, automatisé ou fréquemment utilisé. Une vanne flottante peut être le choix le plus efficace pour une conduite plus petite et moins exigeante.

Foire aux questions

Quelle est la principale différence entre un robinet à tournant sphérique flottant et un robinet à tournant sphérique ?

La principale différence réside dans le support du ballon. Un robinet à tournant sphérique flottant comporte une bille maintenue par la tige et les sièges, lui permettant de se déplacer sous pression vers le siège aval. Un robinet à tournant sphérique est doté d"une bille soutenue par des tourillons ou des roulements fixes, ce qui réduit le mouvement et abaisse généralement le couple de fonctionnement.

Un robinet à tournant sphérique est-il meilleur qu"un robinet à tournant sphérique flottant ?

Aucune des deux conceptions n’est universellement meilleure. Un robinet à tournant sphérique est souvent plus adapté aux systèmes plus grands, à pression plus élevée ou fréquemment actionnés. Un robinet à tournant sphérique flottant peut être plus économique et plus pratique pour les tâches d"isolation de petite ou moyenne taille. Le choix correct dépend des données réelles du processus et du dimensionnement des vannes.

Quand dois-je utiliser un robinet à tournant sphérique flottant ?

Un robinet à tournant sphérique flottant peut convenir aux pipelines de petit et moyen diamètre, à l"isolation générale des processus, au gaz, à l"eau, au pétrole et à d"autres fluides compatibles. C"est particulièrement pratique lorsque la pression et le couple de fonctionnement restent dans les limites de conception et que la vanne ne sera pas utilisée pour un étranglement continu.

Quand dois-je utiliser un robinet à tournant sphérique ?

Un robinet à tournant sphérique est souvent envisagé pour les conduites de grande taille, les services à haute pression, l"isolation des pipelines, les installations pétrolières et gazières, les systèmes de GNL, les usines pétrochimiques et les applications nécessitant un actionnement fréquent ou à distance. Sa bille supportée peut réduire les besoins en couple et en actionneur.

Quelle vanne a un couple de fonctionnement inférieur ?

Dans de nombreuses applications comparables, un robinet à tournant sphérique a un couple de fonctionnement inférieur car ses supports fixes supportent une grande partie de la charge de la bille. Le couple réel dépend toujours de la pression, du matériau du siège, de la température, du fluide, de l"alésage, de la lubrification et des conditions de fonctionnement.

Un robinet à tournant sphérique flottant peut-il être utilisé pour un service à haute température ?

Oui, un robinet à tournant sphérique flottant peut être conçu pour un service à haute température lorsque le corps, la bille, les sièges, la garniture, la tige et la disposition de la tige allongée sont adaptés. La pression-température spécifique et les matériaux du siège doivent être confirmés à partir de la fiche technique du fabricant.

Les vannes à bille à tourillon sont-elles adaptées aux fluides abrasifs ?

Ils peuvent convenir lorsqu"ils sont configurés avec des sièges métalliques, un rechargement dur, des matériaux et des dispositions de rinçage ou de nettoyage appropriés. Un service abrasif peut endommager n"importe quelle vanne si le siège, la bille et la vitesse d"écoulement ne sont pas correctement adaptés au fluide.

Les deux types de vannes assurent-ils une fermeture étanche ?

Les deux peuvent fournir une fermeture étanche lorsqu’ils sont correctement conçus et entretenus. Les vannes flottantes utilisent un mouvement de bille assisté par pression, tandis que les vannes à tourillon utilisent des sièges actionnés par pression ou par ressort autour d"une bille supportée. Les performances en matière de fuite dépendent également des matériaux du siège, de l"état de surface, de la température, du fluide et des tests.

L’une ou l’autre vanne peut-elle être utilisée pour l’étranglement ?

Les vannes à bille flottantes et à tourillon standard sont principalement des vannes d"isolement. Un étranglement continu peut provoquer des turbulences, des vibrations, de l"érosion et des dommages au siège. Si une régulation du débit est nécessaire, utilisez une vanne de régulation ou un robinet à tournant sphérique spécialement conçu et dimensionné pour le service de contrôle.

Quelles informations dois-je fournir lors d’une demande de devis ?

Fournissez le fluide, la taille de la conduite, la classe de pression, la pression normale et maximale, la plage de température, le débit, les exigences d"alésage, la connexion d"extrémité, le matériau du siège, le matériau du corps, la méthode d"actionnement, le temps d"arrêt, l"environnement d"installation, les normes applicables et l"inspection ou la documentation requise. Ces informations permettent au fournisseur de comparer avec précision les options flottantes et à tourillon.

Conclusion

La décision entre un robinet à tournant sphérique flottant et un robinet à tournant sphérique est principalement une question de structure de support, de charge du siège, de couple de fonctionnement, de taille, de pression et d"exigences de service. Un robinet à bille flottant repose sur le mouvement de la bille assisté par la pression vers le siège en aval et peut constituer une solution compacte, pratique et économique pour de nombreuses applications d"isolation de petite et moyenne taille. Un robinet à tournant sphérique utilise des supports fixes pour stabiliser la bille et réduire le couple, ce qui en fait une option intéressante pour les pipelines plus grands, les classes de pression plus élevées, les opérations automatisées et les services industriels exigeants.

Le processus de sélection le plus fiable commence par le fluide, la pression, la température, la taille de la conduite, la fréquence de fonctionnement, les exigences d"arrêt, l"actionneur et les normes applicables. Les matériaux des sièges et des garnitures sont tout aussi importants, en particulier pour les applications à haute température, abrasives, corrosives, à risque d"incendie ou cryogéniques. Les acheteurs doivent également comparer les coûts d’installation, d’inspection, de pièces de rechange et de cycle de vie plutôt que de se concentrer uniquement sur le prix initial de la vanne.

Didtek propose des configurations de robinets à bille flottants et de robinets à tournant sphérique pour différentes exigences industrielles. En adaptant la conception de la vanne aux conditions réelles du processus, les ingénieurs et les équipes d'achat peuvent sélectionner une solution d'isolation fiable avec des performances d'étanchéité, une compatibilité avec les actionneurs et une durée de vie appropriées.
