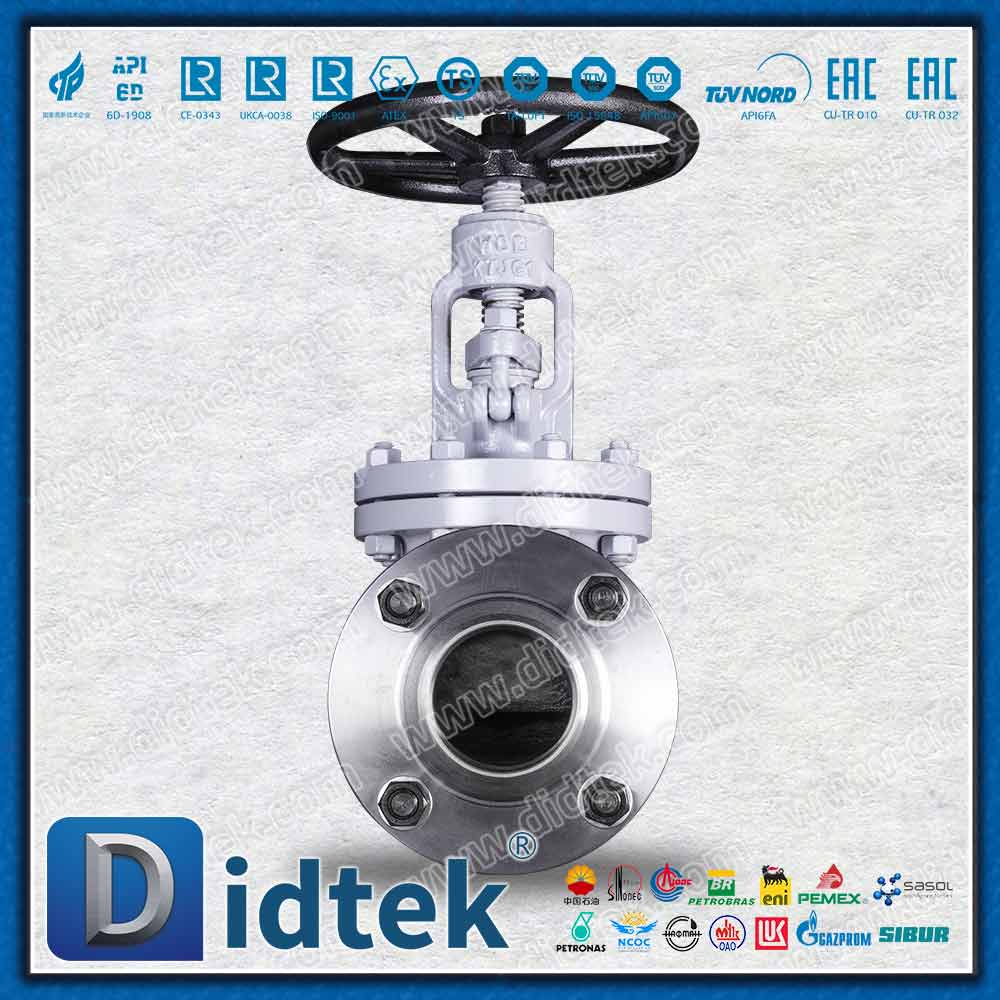

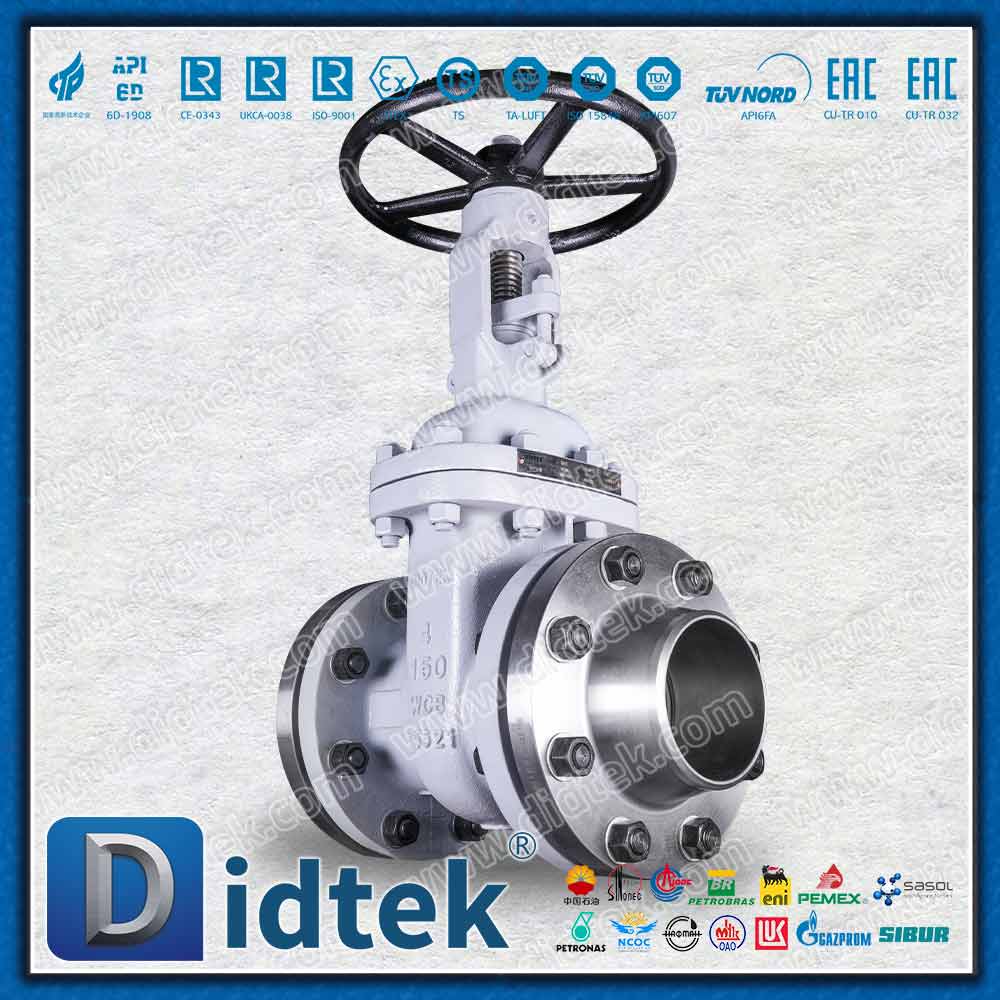

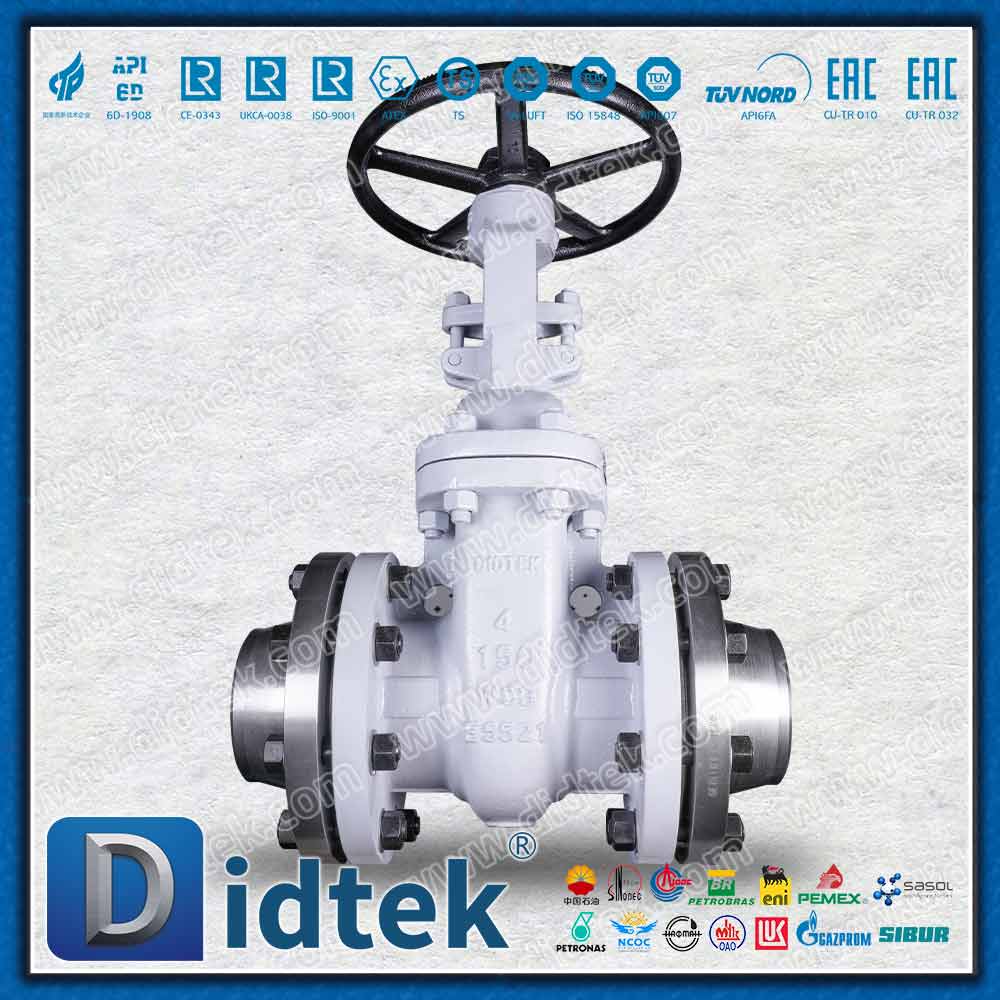

Soupape à vanne API600 avec boulons et joint de correspondance de contre-bride

Description de la conception

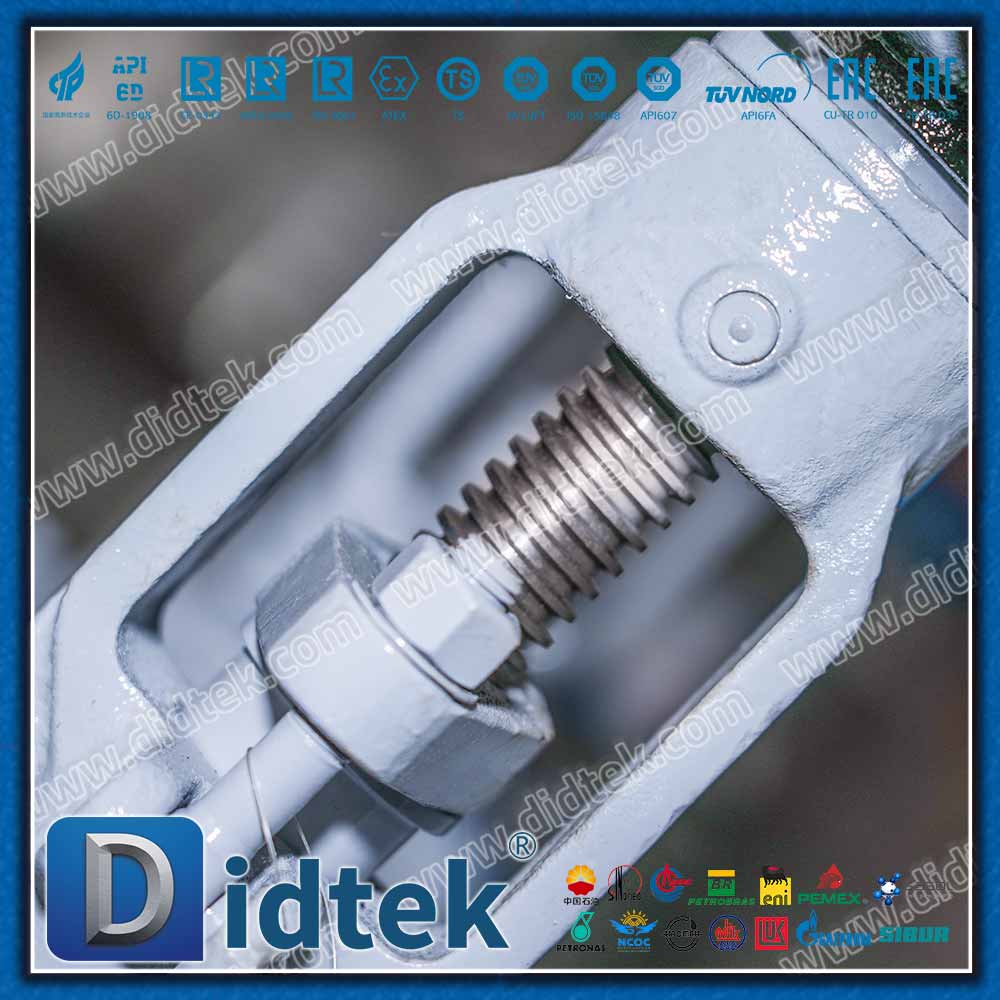

• Vanne à vanne API 600 : conçue selon les normes API 600 et ASME B16.34, avec une tige montante OS&Y (Outside Screw & Yoke), un chapeau boulonné et une cale flexible. Il offre une isolation optimale du flux avec une perte de charge minimale et une compensation thermique exceptionnelle.

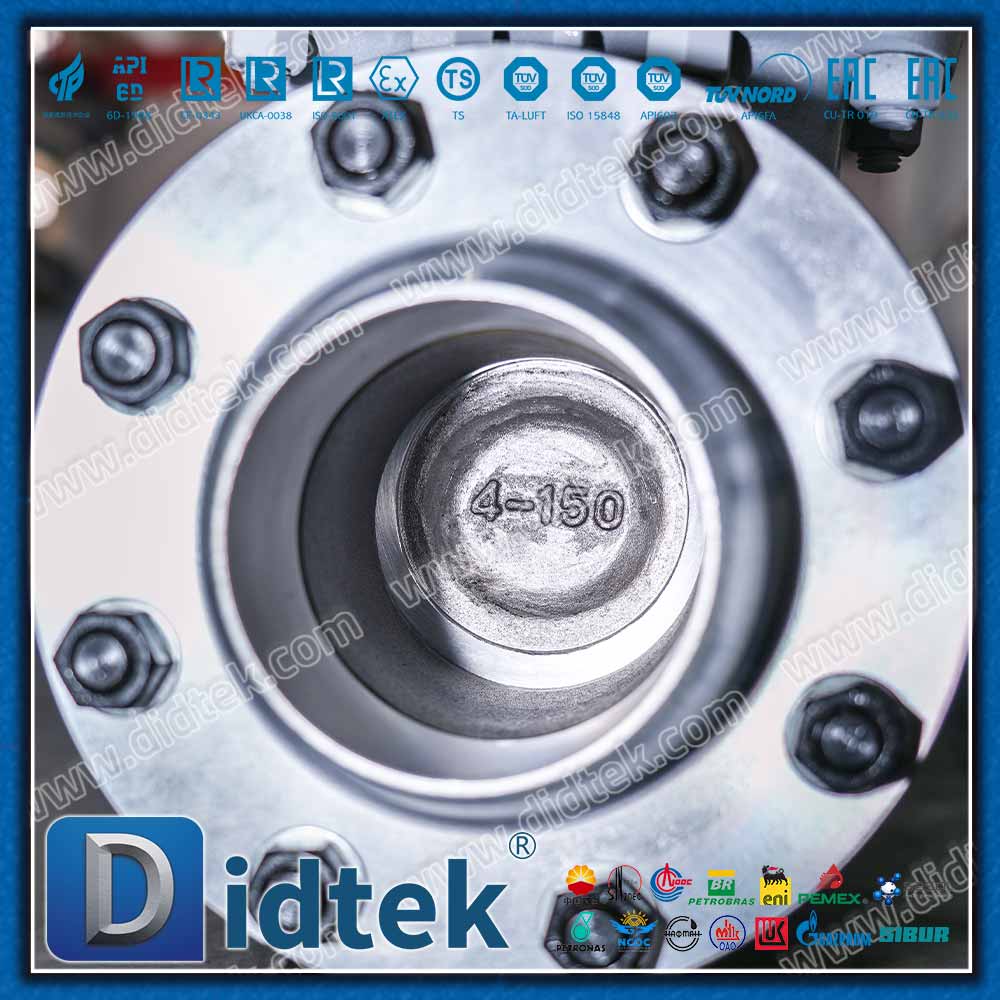

• Brides complémentaires (contre-brides) : usinées avec précision selon les spécifications ASME B16.5 / B16.47, fabriquées à partir de matériaux correspondants (par exemple, ASTM A105N pour l'acier au carbone ou A182 F316 pour l'acier inoxydable) pour garantir un soudage et un alignement de tuyauterie sans faille.

• Goujons et écrous hexagonaux lourds : fabriqués selon la norme ASTM A193 Grade B7 (avec écrous A194 Gr. 2H) pour un service en acier au carbone à haute résistance, ou ASTM A193 B8/B8M pour les environnements corrosifs, garantissant des joints de bride sécurisés et à haute tension.

• Joints enroulés en spirale (SWG) : conçus avec une bande d'enroulement en acier inoxydable 316L et une charge flexible en graphite ou en PTFE, offrant une résilience et une intégrité d'étanchéité supérieures sous des cycles à haute pression et haute température.

Le robinet-vanne API600 avec boulons et joint à contre-bride  est largement utilisé dans les environnements exigeants en raison de leurs propriétés matérielles supérieures :

• Raffinage du pétrole et du gaz : isolation des conduites principales pour les unités de traitement du pétrole brut, des produits raffinés et des hydrocarbures à haute température.

• Production d'électricité : systèmes de vapeur et d'eau d'alimentation de chaudière dans les centrales thermiques et électriques nécessitant une isolation haute pression robuste.

• Usines pétrochimiques et chimiques : manipulation de produits chimiques corrosifs, d'acides et de gaz industriels où l'intégrité complète des matériaux de la bride à la vanne est essentielle.

• Infrastructure de pipeline : pipelines de transport longue distance nécessitant des ensembles de vannes et de brides pré-appariés et prêts à installer.
