Vanne papillon de 6 pouces : dimensions, types, pressions nominales et guide de sélection

Besoin d’un contrôle précis du débit dans votre système de tuyauterie ? Trouver le bon équilibre entre l’empreinte physique et la capacité de flux est un défi auquel de nombreux ingénieurs d’installations sont confrontés quotidiennement. Une vanne papillon de 6 pouces offre une solution optimale. Il constitue un outil essentiel dans les infrastructures industrielles modernes. Que vous gériez la distribution d'eau municipale, manipuliez des produits chimiques agressifs ou réguliez du gaz à haute pression, cette taille de vanne spécifique offre une efficacité de fluide exceptionnelle.

Dans ce guide technique, nous explorerons les mécanismes de base de ces dispositifs d"isolation. Nous détaillerons les dimensions standard, les configurations structurelles et les pressions nominales exactes. En comprenant ces paramètres techniques, les responsables des achats et les concepteurs de tuyauterie peuvent prendre des décisions éclairées. Une sélection appropriée garantit la sécurité opérationnelle à long terme et minimise les temps d’arrêt coûteux pour la maintenance.

Qu"est-ce qu"une vanne papillon de 6 pouces et comment fonctionne-t-elle ?

Les ingénieurs des installations s'appuient sur cet équipement comme principal dispositif de contrôle du débit. Il régule, étrangle ou isole efficacement le flux de fluide dans un pipeline. L'unité fonctionne comme une vanne rotative quart de tour . Cela signifie qu'une simple rotation de 90 degrés de l'arbre de commande fera passer le disque de complètement ouvert à complètement fermé.

D"un point de vue opérationnel, la mécanique s"appuie sur quatre composants principaux. Ceux-ci incluent le corps de vanne robuste, le disque interne de 6 pouces, la tige centrale anti-éruption et la surface d"appui résiliente. Lorsqu"un système automatisé ouvre la ligne, le disque tourne parallèlement au flux de fluide. Cela permet aux fluides de passer à travers l"alésage avec une résistance hydrodynamique minimale. Par conséquent, le système subit une chute de pression négligeable. Une fois fermé, le disque est strictement perpendiculaire au flux. Il se comprime étroitement contre le siège pour éviter toute fuite. Ce mouvement de rotation simple réduit considérablement l’usure mécanique par rapport aux vannes à vanne ou à soupape traditionnelles.

En raison de son dimensionnement DN150, cet équipement constitue un point idéal fonctionnel pour une multitude de processus industriels. Il offre un alésage interne suffisamment grand pour le transfert de fluides de gros volumes tout en restant remarquablement compact. Concrètement, vous rencontrerez fréquemment ces unités installées dans les réseaux de distribution d’eau municipaux, les usines de traitement des eaux usées à usage intensif et les systèmes de refroidissement CVC commerciaux.

Tendances actuelles de l"industrie en matière de spécifications des vannes

L"analyse des tendances actuelles en matière de tuyauterie industrielle révèle un changement significatif dans les pratiques de spécification. Les installations donnent de plus en plus la priorité à des normes strictes de zéro émission fugitive pour répondre aux réglementations environnementales modernes. En conséquence, les ingénieurs en tuyauterie s’éloignent des vannes à mouvement linéaire traditionnelles. Au lieu de cela, l"industrie s"oriente massivement vers des conceptions triple offset à siège métallique, même pour les applications de pression de niveau intermédiaire. Cette transition réduit non seulement l"empreinte physique du réseau de canalisations, mais réduit également considérablement les coûts de maintenance à long terme grâce à des mécanismes d"assise sans friction. L"intégration intelligente de l"actionnement devient également la norme, permettant aux opérateurs de surveiller l"état des vannes et le couple de sortie en temps réel à partir d"une salle de contrôle centralisée.

Dimensions standard et compatibilité des brides

Lorsque les équipes d’ingénierie conçoivent un agencement de tuyauterie complexe, la dimension face-à-face constitue une mesure spatiale essentielle. Cette mesure dicte la largeur physique du corps de vanne. Il détermine exactement le dégagement requis entre les deux brides de tuyaux adjacentes pendant le processus d"installation.

Pour une unité de 6 pouces, les dimensions face à face sont strictement régies par les normes d"ingénierie internationales pour garantir une interchangeabilité universelle. La norme la plus largement référencée est l"API 609. Dans le cadre de l"API 609 catégorie A, qui couvre les vannes concentriques standard, la dimension face à face est généralement de 2,12 pouces ou 54 millimètres. Pour la catégorie B, qui couvre les conceptions décalées hautes performances, la dimension structurelle est généralement plus large pour s"adapter à la géométrie de la tige décalée. Le respect de ces dimensions standardisées garantit que les techniciens de maintenance peuvent remplacer en toute transparence les infrastructures vieillissantes sans couper ni modifier les pipelines existants.

Pour assurer une connexion sécurisée sous pression, l’unité doit être parfaitement compatible avec les brides de la canalisation. Les unités standard sont fabriquées pour s"aligner sur les principales normes mondiales en matière de brides. Il s"agit notamment de l"ASME B16.5 Classe 150 et Classe 300, ainsi que des normes européennes EN 1092-1 PN10 et PN16. Comprendre le modèle de trou de boulon est absolument essentiel pour l"approvisionnement. Par exemple, une bride ANSI classe 150 de 6 pouces présente un diamètre de cercle de boulons standard de 9,5 pouces et nécessite exactement huit boulons pour obtenir une force de serrage uniforme.

Configurations structurelles : types de corps de plaquette ou de cosse

La conception du corps que vous sélectionnez a un impact direct sur la façon dont l'unité est installée et entretenue. De nombreuses configurations de tuyauterie utilisent une configuration Wafer Style pour économiser de l'espace et réduire le poids. Cette conception est spécialement conçue pour être prise en sandwich directement entre deux brides de tuyaux parallèles. Plutôt que d'utiliser des inserts filetés, il repose entièrement sur de longs boulons à bride qui traversent tout le périmètre extérieur du corps de la vanne. Les tuyaux adjacents se compriment pour maintenir l'unité solidement en place.

Le principal avantage de cette configuration est sa rentabilité inhérente. Il est exceptionnellement facile pour un seul technicien de l"installer dans des espaces restreints. Cependant, il est strictement adapté au contrôle de débit en ligne standard. L"unité étant maintenue exclusivement par la compression des deux brides, les équipes de maintenance ne peuvent pas retirer la tuyauterie aval pour la réparer tant que le côté amont reste sous pression.

À l’opposé, le service bidirectionnel sans issue nécessite une approche différente. Une valve de style cosse comporte des cosses taraudées robustes dépassant sur tout le périmètre du moulage. Au lieu d'utiliser de longs boulons qui traversent la vanne, chaque bride de tuyau adjacente est boulonnée indépendamment directement dans les pattes filetées à l'aide de vis à capuchon individuelles. Cette différence structurelle offre un avantage opérationnel majeur. Le personnel de maintenance peut dépressuriser et déboulonner la tuyauterie en aval en toute sécurité tandis que le système en amont reste entièrement sous pression. Ces unités sont obligatoires pour les applications de fin de ligne et les systèmes nécessitant une maintenance fréquente en aval.

Conceptions décalées : concentriques ou hautes performances

La configuration la plus répandue pour les applications industrielles standard est la conception à décalage nul. Dans ces modèles concentriques, la tige de commande est parfaitement centrée au milieu du disque. Le disque lui-même est parfaitement centré dans l"alésage interne.

Cette conception traditionnelle repose en grande partie sur un siège en élastomère résilient pour créer un ajustement serré. Lorsque l"opérateur ferme la ligne, le bord extérieur du disque comprime le siège en caoutchouc épais pour garantir l"absence de fuite. Les conceptions concentriques sont très efficaces et économiquement viables. Ils restent le choix standard pour les fluides basse pression comme l’eau potable municipale, l’air comprimé des usines et les fluides CVC de base.

Lorsque les températures du processus augmentent considérablement ou que les pressions internes dépassent les limites physiques des sièges en caoutchouc, les ingénieurs en tuyauterie se tournent vers des conceptions décalées hautes performances. Dans une configuration à double déport, la potence est déplacée physiquement derrière le disque et légèrement poussée sur le côté. Cette géométrie spécifique crée une action de came. Il éloigne le disque du siège immédiatement après son ouverture. Cela réduit considérablement la friction, prolonge la durée de vie du siège et permet à l"unité de gérer des pressions plus élevées jusqu"à la classe ANSI 300.

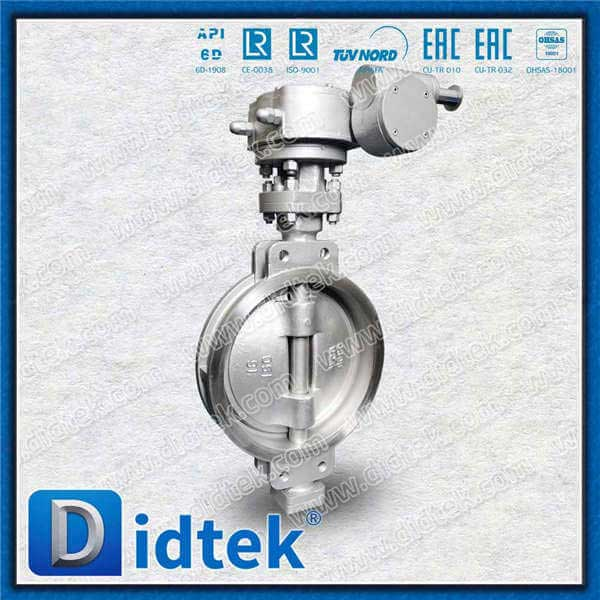

Pour les conditions extrêmes, les configurations à triple décalage ajoutent une géométrie de siège conique. Cette conception élimine tout frottement entre le disque et le siège. Ces unités utilisent des sièges laminés métal sur métal. Ils obtiennent une isolation parfaite et sans fuite dans la vapeur surchauffée à haute température, le traitement chimique abrasif et le transport d"huile à haute pression.

Pressions nominales et limites de température

La sélection de la pression nominale correcte est essentielle pour maintenir la sécurité globale du système. La classe de pression désignée dicte strictement la pression hydrodynamique interne maximale à laquelle le corps peut résister avant de risquer une déformation structurelle. Pour un diamètre de 6 pouces, la classification la plus fréquemment spécifiée dans les infrastructures nord-américaines est la classe ANSI 150. Elle gère en toute sécurité des pressions de service maximales jusqu"à environ 285 PSI à température ambiante. Pour le raffinage pétrochimique, la classe ANSI 300 est utilisée pour supporter des pressions allant jusqu"à 740 PSI.

La limite maximale de température de fonctionnement est presque entièrement dictée par la composition chimique des matériaux du siège. Le choix d’un élastomère incorrect pour une application à haute température entraînera la fonte, le durcissement ou la fissuration prématurée du siège. Le caoutchouc EPDM sert de norme industrielle pour les applications d"eau et de CVC, fonctionnant de manière optimale jusqu"à 250 degrés Fahrenheit. À l’inverse, le nitrile est strictement préféré pour les huiles à base de pétrole et les gaz combustibles. Pour les acides corrosifs très agressifs, le PTFE offre une inertie chimique exceptionnelle. Les sièges métalliques fabriqués en acier inoxydable ou en stellite sont obligatoires pour les environnements surchauffés dépassant 1 000 degrés Fahrenheit.

Actionnement et automatisation du flux

Alors que les composants de pipeline plus petits peuvent être facilement actionnés avec une simple poignée à levier, un diamètre de 6 pouces présente un défi physique complètement différent. La surface d’un disque de 6 pouces est importante. La pression dynamique du fluide qui s"exerce contre lui génère des besoins de couple de décollage importants.

Pour cette raison spécifique, un opérateur à engrenage manuel est fortement recommandé plutôt qu"un levier. La boîte à vis sans fin intégrée offre un avantage mécanique considérable. Il permet à un seul opérateur d"ouvrir ou de fermer la ligne en douceur, sans effort physique excessif. De plus, ce mécanisme à engrenages impose une vitesse de fermeture progressive. Cela évite intrinsèquement les dangereux pics de pression connus sous le nom de coups de bélier.

Les installations industrielles modernes exigent de plus en plus un contrôle automatisé des processus. Pour les solutions actionnées personnalisées (électriques ou pneumatiques) , les gestionnaires d'installations doivent évaluer leurs utilitaires disponibles. Les actionneurs pneumatiques utilisent l'air comprimé de l'usine pour entraîner un mécanisme à crémaillère et pignon. Ils agissent incroyablement rapidement et ne présentent absolument aucun risque d’inflammation dans des environnements inflammables. Les actionneurs électriques, alimentés par des moteurs intégrés, offrent une précision supérieure pour moduler le débit et maintenir le disque à un angle exact pour un étranglement continu.

Guide de sélection étape par étape pour les ingénieurs d’installations

L"acquisition du bon équipement de contrôle de débit nécessite une évaluation systématique de vos paramètres d"ingénierie spécifiques. L"utilisation d"un processus de sélection structuré atténue le risque d"usure prématurée et de temps d"arrêt coûteux du système. Suivez ce cadre fondé sur des preuves pour spécifier la configuration exacte requise pour votre projet.

Caractérisation des fluides : analyser exactement ce qui circulera dans le pipeline est l'étape fondamentale. Évaluez si le média est un liquide potable propre, une boue minière abrasive ou un acide corrosif. La composition chimique dicte directement les exigences métallurgiques du corps, du matériau du disque et du siège en élastomère.

Limites de température et de pression : vérifiez soigneusement votre pression de fonctionnement normale maximale ainsi que les conditions de pointe potentielles. Ces données critiques révéleront immédiatement si une conception concentrique standard avec un siège en caoutchouc est suffisante ou si les limites thermiques exigent une unité à siège métallique haute performance classée ANSI classe 300.

Contraintes d'installation : Évaluez le site d'installation physique dans l'usine. Si l'unité est placée en ligne et ne servira jamais de point d'isolement pour la maintenance en aval, vous pouvez économiser du capital en spécifiant un corps de plaquette. S'il est situé en bout de tronçon de canalisation, une configuration à cosses est obligatoire.

Exigences en matière d'automatisation : décidez du niveau de contrôle physique requis. Pour les canalisations isolées, un opérateur manuel résistant aux intempéries est parfaitement adapté. Pour les processus nécessitant un réglage continu du débit, sélectionnez l'actionneur pneumatique ou électrique approprié en fonction des calculs de couple et des services publics d'alimentation disponibles.

Partenariat avec un fabricant de vannes certifié

La fiabilité ultime d"un système de tuyauterie complexe est directement proportionnelle aux tolérances de fabrication du fournisseur de composants. L"approvisionnement en infrastructure industrielle auprès de fournisseurs non vérifiés entraîne souvent des dimensions incohérentes, un durcissement des élastomères de qualité inférieure et des défaillances catastrophiques des coques sous forte pression.

Lors de l’acquisition d’une infrastructure critique, il est impératif de s’associer à un fabricant certifié. Des sociétés d"ingénierie réputées opèrent selon des systèmes de gestion de la qualité ISO 9001 stricts. Ils veillent à ce que chaque unité soit soumise à des tests hydrostatiques et pneumatiques rigoureux conformément aux normes API 598 avant de quitter l"usine. En s"engageant directement avec une équipe de fabrication expérimentée, les responsables des achats bénéficient d"une traçabilité complète des matériaux et de conseils empiriques sur le dimensionnement du couple. Cela garantit des solutions sur mesure pour la sécurité opérationnelle.

Si vous avez besoin d"aide pour dimensionner votre prochain projet, évaluez soigneusement les paramètres de votre système et choisissez un équipement conforme aux normes spécifiques de votre secteur. Explorez nos offres complètes de produits chez Didtek Valve pour trouver la configuration exacte qui répond à vos exigences rigoureuses de performances.

Combien pèse une vanne papillon de 6 pouces ?

Le poids total dépend entièrement du style de carrosserie, de la composition métallurgique et de la conception décalée. Un modèle concentrique standard de 6 pouces en forme de plaquette fabriqué en fonte pèse généralement entre 15 et 22 lb. Une unité de type cosse nécessite beaucoup plus de métal pour les inserts filetés épais, ce qui pousse le poids à environ 25 à 35 lb. Les modèles hautes performances à double ou triple décalage fabriqués en acier au carbone sont dotés de parois de carrosserie fortement renforcées pour supporter des pressions de classe 300, pesant souvent plus de 45 lb.

Une vanne papillon de 6 pouces peut-elle être utilisée pour l"étranglement ?

Oui, ces appareils rotatifs sont hautement capables de moduler et d’étrangler le débit de fluide. Les meilleures pratiques d"ingénierie exigent que le disque soit maintenu ouvert entre 30 degrés et 80 degrés pendant les opérations d"étranglement continues. Un fonctionnement à moins de 30 degrés d"ouverture crée des jets de fluide à grande vitesse qui provoquent une grave cavitation, conduisant à une érosion rapide du siège. Un fonctionnement au-delà de 80 degrés entraîne des changements négligeables du débit.

Quelle est la valeur Cv d"une vanne papillon de 6 pouces ?

Le coefficient de débit représente le volume d"eau en gallons américains par minute qui s"écoulera à travers l"unité avec une chute de pression d"exactement 1 PSI. Pour une unité de 6 pouces entièrement ouverte, la valeur Cv varie généralement de 1 500 à 1 800. Cette variation dépend fortement du profil aérodynamique du disque interne. Les disques plus fins offrent moins de résistance hydrodynamique et produisent donc un coefficient de débit sensiblement plus élevé.

Les vannes papillon ont-elles un sens d"écoulement ?

Les modèles concentriques standard doublés de caoutchouc sont intrinsèquement bidirectionnels. Ils peuvent également bien sceller la pression dans les deux sens. Les modèles hautes performances à double et triple déport sont généralement directionnels de par leur conception. Ils présentent une direction d"écoulement privilégiée, clairement indiquée par une flèche moulée sur le corps extérieur. Bien qu"ils puissent techniquement sceller contre la pression inverse, cela réduit souvent la pression nominale maximale et accélère l"usure mécanique au fil du temps.

Quelle est l"orientation d"installation correcte pour une vanne papillon de 6 pouces ?

Pour des performances et une longévité optimales, la tige de vanne doit idéalement être installée dans une orientation horizontale, en particulier dans les canalisations manipulant des fluides contenant des matières en suspension ou des particules. L"installation de la tige horizontalement empêche les débris de se déposer directement dans le roulement inférieur de la tige, ce qui peut entraîner une augmentation du couple et une défaillance prématurée du joint. Si l"installation horizontale est impossible en raison de contraintes d"espace, l"installation verticale est acceptable pour les fluides propres, mais le roulement inférieur doit être étroitement surveillé lors de l"entretien de routine.

Quel couple est nécessaire pour faire fonctionner une vanne papillon de 6 pouces ?

Le couple de fonctionnement dépend de la pression du système, du type de fluide et du matériau du siège. Dans une application aquatique standard ANSI classe 150 avec un siège en EPDM, le couple de décollage pour une unité de 6 pouces varie généralement de 600 à 900 pouces-livres. Cependant, si le système gère des gaz secs ou des boues abrasives, le manque de lubrification augmente considérablement la friction, ce qui nécessite l"ajout d"un facteur de sécurité d"au moins 30 % aux calculs de dimensionnement de l"actionneur. Les conceptions à siège métallique hautes performances nécessiteront des couples de sortie encore plus élevés pour obtenir une garniture mécanique appropriée.
