Vanne à vanne 2-1/2 pouces : dimensions, pressions nominales et guide de sélection

Les fuites non détectées du système nuisent-elles discrètement à la rentabilité de votre usine ? Les composants d"isolation de taille moyenne servent de gardiens essentiels des opérations de pipeline. Pourtant, les équipes de maintenance les négligent souvent jusqu’à ce qu’une éruption catastrophique se produise. Choisir le mauvais mécanisme entraîne de graves risques pour la sécurité, une contamination de l’environnement et des temps d’arrêt coûteux. En revanche, un dimensionnement approprié et une spécification précise des matériaux éliminent pratiquement ces risques.

Dans ce guide technique complet, nous détaillons les dimensions exactes, les classes de pression et les options métallurgiques. À la fin de cet article, vous posséderez les connaissances pratiques nécessaires pour sélectionner une unité d"arrêt hautement fiable, adaptée spécifiquement à votre environnement de contrôle des fluides.

Points clés à retenir

• Normes dimensionnelles : L'échelle physique et l'interface d'une unité de 2-1/2 pouces sont strictement régies par l'ASME B16.10 pour les dimensions face à face et l'ASME B16.5 pour les spécifications des brides. Cela garantit l’interchangeabilité mondiale entre les mises à niveau des usines.
• Classes de pression : ces composants de pipeline sont conçus pour répondre à des pressions nominales spécifiques. Les plus notables sont les classes ASME 150, 300 et 600. Chacune correspond à une pression de service maximale autorisée distincte.
• Sélection des matériaux : La durée de vie opérationnelle de l'équipement dépend fortement de la métallurgie. Des options telles que l'acier au carbone moulé ASTM A216 WCB, l'acier inoxydable CF8M et l'acier forgé dictent les limites thermiques et la résistance chimique.
• Types de cale et de tige : les concepteurs de systèmes doivent choisir entre une configuration à vis extérieure et à étrier pour une indication visuelle de la position, ou une tige non montante pour les espaces compacts. De plus, des cales solides ou flexibles doivent être sélectionnées en fonction de la variance thermique.
• Utilisation principale : Ces unités sont conçues exclusivement pour une isolation marche/arrêt entièrement ouverte ou entièrement fermée. Ils ne sont pas conçus pour limiter le débit. L'étranglement provoque rapidement de graves cavitations et des dommages au siège.

Qu"est-ce qu"un robinet-vanne de 2-1/2 pouces ?

Une vanne d"isolement de 2-1/2 pouces est un dispositif à mouvement linéaire conçu pour autoriser ou arrêter l"écoulement de fluide dans un système de tuyauterie. La désignation 2-1/2 pouces fait référence à la taille nominale du tuyau. Dans les systèmes métriques, cela se traduit par un diamètre nominal de DN65. Ce composant de taille moyenne offre un équilibre optimal entre capacité de débit et empreinte spatiale, ce qui le rend indispensable dans le contrôle des fluides industriels modernes.

Le mécanisme fondamental implique une tige filetée reliée à un volant ou à un actionneur automatisé. Lorsqu"un opérateur tourne le volant, la tige traduit cette force de rotation en mouvement linéaire. Cette action lève ou abaisse un portail en forme de coin. En position complètement ouverte, le portail se rétracte complètement dans le capot. Par conséquent, le chemin d’écoulement reste totalement dégagé. Cela entraîne une chute de pression minimale et évite les turbulences, ce qui constitue une caractéristique très avantageuse pour maintenir l’efficacité globale du pipeline.

Imaginez une conduite d’eau municipale à haute pression ou une installation de traitement chimique animée. Dans ces scénarios, il est essentiel d’isoler des segments de pipeline spécifiques pour la maintenance de routine sans arrêter l’ensemble de l’usine. Les ingénieurs de terrain utilisent largement ces vannes industrielles dans les raffineries de pétrole et de gaz, les systèmes commerciaux d'eau réfrigérée et les installations de production d'électricité où des capacités d'arrêt robustes et sans fuite sont obligatoires.

Dimensions standard d"un robinet-vanne 2 1/2

Lors de la conception de schémas de tuyauterie, les données dimensionnelles précises ne sont pas négociables. Une inadéquation à l’échelle physique peut entraîner de graves contraintes sur les canalisations, un désalignement mécanique et, à terme, une défaillance structurelle dans l’usine.

Dimensions face à face

La dimension face à face représente la distance exacte entre les faces des brides d"entrée et de sortie. Normalisée selon ASME B16.10, cette mesure garantit que les vannes de différents fabricants peuvent être interchangées de manière transparente. Vous n"aurez pas besoin de modifier la disposition de la tuyauterie existante lors du remplacement d"une ancienne unité.

Remarque : Les dimensions s"appliquent aux configurations d"extrémité à bride et à souder bout à bout. Vérifiez toujours les mesures exactes avec les dessins techniques du fabricant avant la fabrication.

Dimensions des brides ASME B16.5

Pour les connexions d"extrémité à bride, le diamètre extérieur, le diamètre du cercle de boulons et les gabarits de perçage doivent strictement respecter les normes ASME B16.5. Cela garantit que l"unité se boulonnera parfaitement aux brides de tuyaux adjacentes. Une correspondance parfaite maintient un joint sécurisé et étanche sous une pression extrême.

Taille et poids hors tout

La hauteur totale varie considérablement en fonction de la conception interne de la tige. Un modèle à vis extérieure et étrier nécessite un dégagement important car la tige s"élève physiquement au-dessus du volant pendant le fonctionnement. En revanche, une tige non montante maintient une hauteur statique. Cela en fait le choix idéal pour les installations souterraines ou les supports de canalisations verticaux exigus.

De plus, le poids est directement lié à la densité du matériau et à l"épaisseur de la classe de pression. Une unité standard de 2-1/2 pouces en fonte de classe 150 peut peser environ 45 livres. Cependant, une variante en acier moulé de classe 600 peut facilement dépasser 100 livres en raison des parois du corps plus épaisses nécessaires pour contenir de la vapeur à haute pression ou des hydrocarbures.

Pressions nominales et limites de température

Comprendre les seuils de pression et de température est une exigence fondamentale de sécurité. Pousser un système au-delà de ses limites nominales risque de provoquer une défaillance mécanique catastrophique et de graves risques environnementaux.

Classes de pression ASME

Dans les pratiques d"ingénierie nord-américaines, les dispositifs d"isolation sont classés selon les classes de pression ASME. Pour une unité de 2-1/2 pouces, la classe indique la pression maximale autorisée sans choc que le corps peut supporter à des températures ambiantes allant de -20 à 100 degrés Fahrenheit.

• Classe 150 : Généralement évalué à 285 psi à température ambiante pour l'acier au carbone. Idéal pour les systèmes d’eau, d’air et de vapeur à basse pression.
• Classe 300 : évalué à environ 740 psi à température ambiante. Couramment déployé dans le traitement chimique industriel et les applications pétrolières intermédiaires.
• Classe 600 : évalué jusqu'à 1 480 psi. Conçu spécifiquement pour les oléoducs et gazoducs à haute pression et les conduites de production d'électricité à vapeur.
• Classe 800 : généralement associée à des conceptions compactes en acier forgé, évaluées à 1 975 psi, utilisées dans des environnements à pression extrêmement élevée et de petit diamètre.

Pressions métriques

Pour les projets internationaux adhérant aux normes européennes ou ISO, la capacité de pression est exprimée en Pression Nominale, indiquant la pression maximale en bar à température ambiante. PN10 et PN16 sont à peu près équivalents à la classe 150, largement utilisée dans les applications commerciales. Parallèlement, le PN40 est comparable à la classe 300, utilisé dans des environnements industriels plus lourds nécessitant un confinement robuste.

Indices de pression et de température

Selon ASME B16.34, la capacité de pression d"une vanne est inversement proportionnelle à la température du fluide. À mesure que la température augmente, la résistance à la traction du métal diminue, abaissant ainsi la pression de service maximale de sécurité. Par exemple, une vanne en acier au carbone de classe 150 évaluée à 285 psi à 100 degrés Fahrenheit verra sa pression maximale autorisée chuter à environ 170 psi lorsque la température du fluide atteint 500 degrés Fahrenheit. Les ingénieurs doivent toujours consulter les tableaux spécifiques de pression-température pour connaître la qualité exacte du matériau afin de garantir un fonctionnement sûr dans des conditions thermiques maximales.

Options de matériaux pour les vannes à vanne de 2-1/2 pouces

L"intégrité structurelle et la compatibilité chimique de tout mécanisme de contrôle des fluides sont dictées par sa métallurgie. La sélection du bon matériau évite l’usure prématurée, la corrosion galvanique et les défaillances mécaniques soudaines.

Acier inoxydable

Les nuances d"acier inoxydable, principalement ASTM A351 CF8 et CF8M, offrent une résistance exceptionnelle à l"oxydation et aux attaques chimiques. L"ajout de molybdène au CF8M améliore considérablement sa résistance aux piqûres et à la corrosion caverneuse dans les environnements riches en chlorures. Il s"agit du choix standard pour la transformation des aliments et des boissons, la fabrication pharmaceutique et les conduites d"acides hautement corrosifs où la pureté des fluides est primordiale.

Plus précisément, pour les fluides très visqueux comme l'asphalte liquide ou les résines lourdes qui durcissent à température ambiante, les ingénieurs spécifient souvent une vanne à enveloppe thermique en acier inoxydable . Cette conception spécialisée permet à la vapeur ou à l'huile chaude de circuler autour du corps de la vanne, maintenant ainsi la température du fluide et évitant les blocages internes.

Acier au carbone moulé et acier forgé

L"acier au carbone moulé, en particulier ASTM A216 WCB, est le cheval de bataille des industries pétrochimiques et du raffinage. Il offre une résistance élevée à la traction et d"excellentes performances dans des environnements à haute température jusqu"à 800 degrés Fahrenheit. Pour les applications nécessitant une densité structurelle supérieure et une résistance aux chocs thermiques intenses, l’acier au carbone forgé ASTM A105 est préféré.

Fonte et fonte ductile

La fonte ASTM A126 et la fonte ductile ASTM A536 sont des matériaux très rentables privilégiés pour les applications à basse pression et non corrosives. La fonte ductile offre une résistance aux chocs et une flexibilité supérieures à celles de la fonte grise standard. Ces matériaux dominent les réseaux municipaux de distribution d’eau, de gestion des eaux usées et les réseaux commerciaux d’eau réfrigérée.

Principales variations de conception à prendre en compte

Au-delà des dimensions et de la métallurgie, la géométrie interne dicte les caractéristiques de performances et l"adéquation aux environnements opérationnels spécifiques.

Tige montante versus tige non montante

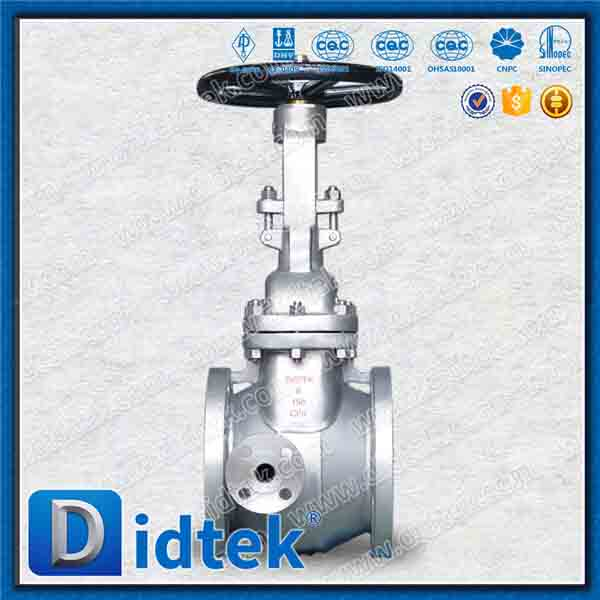

Avec une configuration à vis extérieure et étrier, les filetages de la tige sont situés à l"extérieur du corps, les isolant du milieu fluide. Lorsque le volant tourne, la tige monte, fournissant un indicateur visuel clair de l"état de la vanne. Cette conception est obligatoire dans les systèmes de protection incendie. À l’inverse, une tige non montante comporte des fils exposés au fluide. Le portail remonte la tige sans que la tige elle-même ne bouge verticalement, ce qui le rend essentiel pour les installations avec des limitations strictes d"espace vertical.

Cale solide versus cale flexible

Une cale solide est une seule pièce de métal rigide offrant une simplicité robuste. Bien que très durable, il est sensible à la liaison thermique. Il s"agit d"un phénomène dans lequel les fluctuations de température élevées provoquent la contraction du corps autour du coin, ce qui rend son ouverture presque impossible. Pour contrecarrer cela, une cale flexible est usinée avec une rainure périphérique qui permet aux surfaces d"assise un léger mouvement indépendant. Cette flexibilité compense la dilatation thermique et la distorsion des canalisations.

Siège résilient versus siège en métal

Dans une conception à siège résilient, la cale est entièrement encapsulée dans un élastomère tel que le caoutchouc EPDM ou NBR. Une fois fermé, le caoutchouc se comprime contre le fond plat du corps, offrant un joint parfait et étanche aux bulles, idéal pour l"eau propre. Une conception à siège métallique présente un contact métal sur métal usiné avec précision. Bien qu"il n"offre pas une étanchéité absolue aux bulles, il est obligatoire pour les fluides à haute température, la vapeur et les fluides abrasifs qui détruiraient rapidement le caoutchouc.

Connexions d"extrémité pour un robinet-vanne 2 1/2

La méthode d"intégration affecte le temps d"installation, l"accessibilité à la maintenance et l"intégrité globale du système en matière de fuite.

Extrémités à bride

Les raccords à brides constituent le type d"extrémité le plus répandu pour les composants industriels de taille moyenne. Ils comportent un bord plat ou surélevé boulonné à une bride de tuyau correspondante, avec un joint comprimé entre eux. Cela permet une installation rapide et un retrait facile pour l"entretien sans couper le tuyau. Ils sont classés par types de faces, tels que la face surélevée pour un usage industriel standard et le joint de type anneau pour les applications pétrolières à haute pression.

Soudure par emboîtement et soudure bout à bout

Les connexions soudées offrent le plus haut niveau d’intégrité structurelle et de performances sans fuite. Avec une soudure à emboîtement, le tuyau est inséré dans une zone en retrait avant d"être soudé d"angle. Avec une soudure bout à bout, les extrémités sont biseautées pour correspondre à l"épaisseur du tuyau et une soudure à pénétration complète est appliquée. Les connexions soudées bout à bout ne sont pas négociables dans les environnements à haute pression et haute température comme la production d’électricité.

Tendances de l"industrie : l"évolution de la technologie des vannes de taille moyenne

Des analyses de marché récentes concernant les systèmes de contrôle des fluides révèlent un changement notable dans la manière dont les installations se procurent et déploient des composants d"isolation de taille moyenne. Des réglementations environnementales plus strictes, notamment concernant les émissions fugitives des installations industrielles, éloignent les gestionnaires des conceptions d"emballage traditionnelles. Aujourd"hui, il existe une demande croissante d"unités certifiées selon des normes rigoureuses de faibles émissions telles que API 624 et ISO 15848-1. Les installations améliorent activement leurs lignes de 2-1/2 pouces vers des systèmes de garniture à forte charge à base de graphite qui garantissent pratiquement aucune fuite de composés organiques volatils.

De plus, l’intégration des capteurs de l’Internet industriel des objets est en train de passer du statut de luxe à celui d’exigence de base dans les secteurs critiques. Alors qu"un volant manuel standard reste l"épine dorsale de l"isolation des pipelines, les opérateurs avant-gardistes équipent de plus en plus ces composants avec des actionneurs électriques intelligents et des dispositifs de surveillance acoustique. Cette approche proactive permet aux équipes de maintenance de détecter les micro-fuites ou les liaisons thermiques bien avant qu"elles ne se transforment en éruptions à grande échelle, optimisant ainsi le coût total du cycle de vie de l"infrastructure.

Guide de sélection étape par étape : Comment choisir la bonne vanne

La sélection de la bonne unité nécessite une évaluation rigoureuse de la base opérationnelle de votre pipeline. Les conjectures aboutissent souvent à une défaillance structurelle ou à une dégradation chimique. Pour éviter cela, les équipes d'approvisionnement doivent s'associer à un fabricant de vannes fiable pour aligner les spécifications techniques sur les mandats du projet. Suivez ce cadre stratégique :

Identifier les caractéristiques des médias

Les propriétés physiques et chimiques du fluide dictent le matériau du corps et la configuration des sièges requis. Pour les liquides propres comme l’eau municipale, un corps en fonte ductile avec une cale à siège résilient fournit une étanchéité économique. Cependant, les solvants agressifs exigent de l"acier inoxydable de haute qualité pour éviter les piqûres internes, tandis que la vapeur à haute température nécessite de l"acier au carbone avec un revêtement dur Stellite métal sur métal.

Déterminer la pression et la température du système

Cartographiez la pression et la température de fonctionnement maximales de votre système par rapport aux tableaux de classification ASME B16.34. Si votre système fonctionne à 250 psi à température ambiante, une unité de classe 150 est suffisante. Mais si ce même système atteint 600 degrés Fahrenheit, la pression de service autorisée chute considérablement, ce qui nécessite une mise à niveau vers une classe 300 pour maintenir une marge opérationnelle sûre.

Évaluer les contraintes spatiales et l"actionnement

Mesurez la zone d’installation physique. Si le dégagement au plafond est limité, spécifiez une conception à tige non montante. Si une vérification visuelle de l’état de la vanne est requise pour les protocoles de sécurité à distance, optez pour une configuration à vis et étrier extérieurs.

Vérifier les normes et certifications de l’industrie

Assurez-vous que l’équipement que vous avez choisi est conforme aux certifications obligatoires du projet. Les applications pétrolières et gazières nécessitent généralement la conformité API 600 ou API 602, tandis que les projets d"eau municipale exigent les certifications AWWA C509 ou C515. NACE MR0175 est obligatoire pour les environnements de gaz corrosifs contenant du sulfure d"hydrogène afin d"éviter la fissuration sous contrainte du sulfure.

Meilleures pratiques d’installation et de maintenance

Même les équipements de la plus haute qualité tomberont en panne prématurément s’ils sont soumis à des techniques d’installation inappropriées ou à des programmes de maintenance négligés.

Avant l"installation, le système de tuyauterie doit être soigneusement rincé. Les scories de soudage, la rouille et les débris de construction coincés entre la cale et le siège lors de la première opération de fermeture provoqueront des rayures permanentes et des fuites immédiates. Lors du boulonnage d"un raccord à bride, assurez-vous toujours que les brides des tuyaux adjacents sont parfaitement alignées. N"utilisez jamais le corps en fer lourd pour rassembler des tuyaux mal alignés, car cela induit de fortes contraintes de flexion. Les boulons doivent être serrés uniformément à l’aide d’une clé dynamométrique calibrée selon un motif en étoile croisée pour assurer une compression uniforme du joint.

Du point de vue de la maintenance, les soins de routine prolongent la durée de vie opérationnelle. La tige filetée d"un modèle à tige montante doit être régulièrement nettoyée et lubrifiée avec de la graisse industrielle haute température. Les opérateurs doivent inspecter périodiquement le presse-étoupe. Si des fuites mineures sont détectées, serrez progressivement les écrous du presse-étoupe. Un serrage excessif augmentera la friction, rendant le volant difficile à tourner et accélérant l"usure de la garniture. Enfin, les unités qui restent dans une position statique pendant de longues périodes doivent être complètement fermées et ouvertes au moins deux fois par an pour éviter que le coin ne se grippe en raison de l"accumulation de tartre.

Conclusion

Choisir la bonne unité d"isolation de 2-1/2 pouces est une étape critique pour garantir la sécurité et l"efficacité du système à long terme. Vous devez soigneusement adapter la classe de pression, la métallurgie et la conception de la tige à votre application de fluide spécifique. Vérifiez toujours les dimensions face à face standard avant de commencer le processus de fabrication de votre pipeline pour éviter des retards d"installation coûteux.

En investissant dans des composants de haute qualité fabriqués selon les normes strictes API et ASME et en adhérant à des protocoles de maintenance rigoureux, vous prolongerez considérablement la durée de vie de votre infrastructure industrielle. Si votre installation connaît des fuites récurrentes ou si vous prévoyez une mise à niveau massive du système, n'hésitez pas à contacter un spécialiste des vannes pour un audit technique complet et des solutions d'approvisionnement personnalisées adaptées à votre usine.

FAQ

Puis-je utiliser un robinet-vanne de 2-1/2 pouces pour étrangler le débit ?

Non, ces appareils sont exclusivement conçus à des fins d"isolation entièrement ouvertes ou entièrement fermées. Tenter de les utiliser pour étrangler ou réguler le débit force le fluide à grande vitesse contre un coin partiellement abaissé. Cela provoque rapidement de fortes vibrations, de la cavitation et une érosion par tréfilage sur les surfaces d"appui. En très peu de temps, l’unité perdra entièrement sa capacité d’étanchéité. Pour la modulation du débit, spécifiez plutôt une vanne à soupape ou une vanne de régulation.

Quelle est la dimension face à face d"un robinet-vanne à brides de 2-1/2 pouces de classe 150 ?

Selon les tolérances de fabrication strictes définies par l"ASME B16.10, la dimension face à face standard pour une vanne à bride de taille nominale de tuyau de classe 150 de 2-1/2 pouces est généralement de 7,50 pouces ou 190,5 mm. Cette dimension s"applique spécifiquement aux brides à face surélevée et à face plate. Faites toujours des références croisées aux dessins techniques exacts fournis par le fabricant avant de fabriquer des bobines de tuyaux.

Que signifie DN65 par rapport à un robinet-vanne 2 1/2 ?

DN signifie Diamètre Nominal, qui est la désignation métrique utilisée principalement dans les normes de tuyauterie européennes et internationales comme ISO et DIN. Le DN65 est l"équivalent métrique exact d"un diamètre nominal de tuyau de 2-1/2 pouces. Lors d"un achat à l"échelle mondiale, une unité DN65 correspondra à un tuyau de 2-1/2 pouces, même si vous devez toujours vérifier que les normes de perçage des brides correspondent à votre infrastructure existante.

Comment savoir si j’ai besoin d’un robinet-vanne à siège élastique ou à siège métallique ?

Le choix dépend entièrement du fluide et de la température de fonctionnement. Les conceptions à siège résilient utilisent une cale entièrement encapsulée dans du caoutchouc. Ils constituent le choix standard pour l"eau propre et l"air comprimé en dessous de 180 degrés Fahrenheit, car le caoutchouc se comprime pour fournir une étanchéité impeccable. Les modèles à siège en métal comportent des anneaux en acier ou en bronze usinés avec précision. Ils sont obligatoires pour les températures élevées, la vapeur, les hydrocarbures et les fluides abrasifs qui feraient facilement fondre ou déchirer un joint en caoutchouc.

Quel est le coefficient de débit Cv pour un robinet-vanne de 2-1/2 pouces ?

Le coefficient de débit, connu sous le nom de Cv, mesure le volume d"eau en gallons par minute qui s"écoulera à travers une vanne complètement ouverte avec une chute de pression d"un psi. Pour un robinet-vanne standard à passage intégral de 2-1/2 pouces, la valeur Cv se situe généralement entre 280 et 320. Ce coefficient exceptionnellement élevé reflète le chemin d"écoulement dégagé de la conception, ce qui le rend très efficace pour minimiser la perte de pression dans les réseaux de canalisations.

À quelle fréquence un robinet-vanne industriel de 2-1/2 pouces doit-il être remplacé ?

La durée de vie d"une unité d"isolation industrielle dépend fortement de l"environnement d"exploitation, de la corrosivité du fluide et de la fréquence de maintenance. Dans les systèmes d’eau potable municipaux, une unité en fonte ductile de haute qualité peut durer de 20 à 30 ans. Cependant, lors de traitements chimiques agressifs ou d"applications de vapeur à haute température, les composants internes peuvent nécessiter une reconstruction ou un remplacement complet tous les 5 à 10 ans. Effectuer un cycle de routine et remballer la glande tige prolonge considérablement la durée de vie fonctionnelle de l"équipement.
