La spécification d'une vanne pour les systèmes de fluides industriels nécessite une prévoyance et une précision techniques sérieuses. Gérer une quantité de mouvement élevée et des charges de pression importantes à 40 bars n'est pas une tâche simple. Vous êtes également confronté à des limites strictes d’émissions fugitives réglementées par des normes environnementales modernes. Lorsque vous passez à une spécification DN125 PN40, ces réalités techniques s'agrandissent considérablement. Dans les applications de grand diamètre, une rupture de soufflet ou une défaillance du siège déclenche presque immédiatement des arrêts catastrophiques de la ligne. De tels échecs entraînent inévitablement de graves risques environnementaux et des pertes de production massives. Vous avez besoin de composants extrêmement fiables pour assurer la sécurité et la stabilité des opérations sous des contraintes extrêmes. Cet article fournit un cadre technique indépendant du fournisseur pour les achats industriels. Nous vous aiderons à évaluer et à sélectionner des vannes à soufflet hautes performances pour vos systèmes de fluides industriels critiques. Poursuivez votre lecture pour maîtriser les paramètres exacts nécessaires à une fiabilité à long terme et à des performances sans fuite.
Points clés à retenir
Une vanne à soufflet DN125 nécessite un soufflet multicouche pour gérer la longueur de course étendue sans compromettre la durée de vie.
Les spécifications des matériaux sont importantes : les vannes à soufflet 1.0619 (acier moulé) offrent l'équilibre optimal entre résilience thermique et intégrité structurelle pour les classifications PN40.
La vérification de la conformité des robinets à soupape à la norme DIN doit s'étendre au-delà des dimensions face à face pour inclure des tests de fuite d'hélium documentés et des garanties sur le cycle de fatigue du soufflet.
Le dimensionnement d'un robinet à soupape de grand diamètre nécessite des calculs précis du coefficient de débit (Cv/Kv) pour éviter les chutes de pression excessives inhérentes à la géométrie des robinets à soupape.

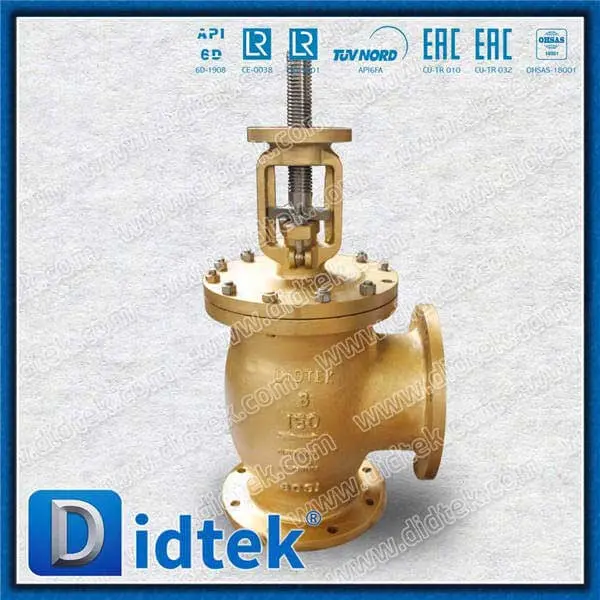

Les défis techniques d'un robinet à soupape de grand diamètre
Cadrage des problèmes commerciaux
Le passage à une taille DN125 augmente considérablement vos risques opérationnels. Vous êtes confronté à des distances de course accrues pour ouvrir complètement le port de la vanne. Un couple d'actionnement plus élevé devient nécessaire en raison de la surface massive du disque. Une plus grande turbulence d'écoulement punit également les composants internes de la vanne à cette échelle. Un robinet à soupape de grand diamètre force naturellement le fluide à travers un chemin tortueux en forme de S. Cette géométrie d’écoulement complexe crée d’importantes variations de traînée, de vibrations et de pression localisées.
Fatigue du soufflet lors des grandes courses
La levée requise pour un siège DN125 exerce une immense contrainte mécanique sur le soufflet métallique. Une course prolongée comprime et élargit physiquement la géométrie de convolution à plusieurs reprises. Vous ne pouvez pas compter sur des alternatives soudées à une seule couche dans ces scénarios. Les conceptions monocouches échouent prématurément sous des déplacements aussi importants car elles concentrent les contraintes. Au lieu de cela, vous devez spécifier des soufflets multicouches hydroformés pour les grands diamètres. La construction multicouche répartit les contraintes mécaniques uniformément sur plusieurs fines couches métalliques. Cette conception avancée garantit que le soufflet résiste à des milliers de cycles d'actionnement sans se déchirer.
Atténuation des chutes de pression
Les vannes à soupape provoquent intrinsèquement des chutes de pression plus élevées que les conceptions à vanne ou à bille. Le support change de direction deux fois à l’intérieur du corps moulé. Pour garantir que l'efficacité du système reste intacte, les ingénieurs doivent définir avec précision les valeurs Kv acceptables. Pour une unité DN125 fonctionnant à PN40, les ingénieurs ciblent généralement une valeur Kv d'environ 200 à 250. Cela varie légèrement en fonction de la conception spécifique du port interne. Un calcul précis évite les pertes d’énergie excessives dans le système de pompage. Si vous ignorez les calculs Kv, vos pompes consommeront un excès d’énergie juste pour maintenir les débits de base.
Critères d'évaluation pour un robinet à soupape à soufflet (le cadre STAMP)
Les ingénieurs utilisent le cadre STAMP pour qualifier systématiquement un robinet à soupape à joint à soufflet . Il garantit que vous traitez toutes les variables opérationnelles critiques avant de finaliser un bon de commande.
Taille et course (S)
Vous devez évaluer soigneusement les exigences de déplacement linéaire. Assurez-vous que le boîtier du soufflet s'adapte entièrement à la position ouverte pendant un débit maximum. Si le boîtier est trop court, le soufflet subit de graves dommages par compression. La surcompression déforme définitivement les circonvolutions et ruine la mémoire élastique du métal. Cela limite considérablement sa durée de vie en fatigue et provoque des fuites précoces.
Température et dilatation thermique (T)
Les systèmes de traitement subissent souvent des changements thermiques soudains pendant les phases de démarrage ou d'arrêt. Vous devez évaluer l'impact de ces changements sur la construction soudée du soufflet à la tige. Le fonctionnement à une pression de 40 bars aggrave cette contrainte structurelle. Une dilatation thermique inégale peut facilement briser les soudures de qualité inférieure. De telles fractures conduisent à des émissions fugitives immédiates. Vous avez besoin de matériaux adaptés à des taux de dilatation thermique similaires pour éviter le cisaillement des soudures.
Application et actionnement (A)
Déterminez tôt vos exigences en matière de contrôle manuel ou automatisé. Un disque de 125 mm faisant face à une pression différentielle PN40 nécessite une force mécanique importante pour se fermer hermétiquement. Les volants manuels nécessitent souvent des opérateurs à engrenages supplémentaires à cette échelle pour protéger les opérateurs contre les blessures. Les actionneurs pneumatiques ou électriques automatisés doivent générer un couple massif. Ils doivent surmonter le différentiel de 40 bars sans caler à mi-course.
Compatibilité des médias (M)
Évaluez toujours la vitesse du fluide et la teneur en particules avant la spécification. Les conceptions à soufflet fonctionnent exceptionnellement bien avec la vapeur propre, l'huile thermique et les produits chimiques dangereux. Cependant, ils ne conviennent absolument pas aux fluides ou aux boues très abrasifs. Les particules solides s'emballent facilement dans les circonvolutions serrées du soufflet. Cela restreint le mouvement linéaire et écrase les couches métalliques lors de l'actionnement. Installez toujours des crépines en amont si votre média contient des matières en suspension.
Intégrité de la pression (P)
Confirmez la conformité de l’épaisseur de paroi à la norme PN40 sur l’ensemble du corps de la vanne. Une conception fiable nécessite également un presse-étoupe de secours secondaire dans le capot. Si le soufflet métallique primaire se brise, cette garniture en graphite agit comme une sécurité intégrée cruciale. Il empêche les fluides toxiques ou à haute température de s'échapper dans l'environnement. N'achetez pas de vannes dépourvues de ce joint de sécurité secondaire.
| Considération clé | du paramètre STAMP pour le DN125 PN40 | Erreur courante à éviter |
| Taille et course (S) | Le boîtier doit être complètement comprimé en dessous. | Ignorer le jeu de hauteur de course élargi. |
| Température (T) | Les soudures doivent supporter jusqu’à 400°C sans se fissurer. | Coefficients de dilatation thermique incompatibles. |
| Demande (A) | Calculez le couple exact pour un différentiel de 40 bars. | Actionneurs pneumatiques sous-dimensionnés. |
| Médias (M) | Assurez-vous que le liquide est complètement exempt de particules dures. | Utilisation de soufflets pour les lignes de boues abrasives. |
| Pression (P) | Vérifier la présence du presse-étoupe secondaire en graphite. | Compter uniquement sur le soufflet pour le confinement. |
Sélection des matériaux : Spécification de la vanne à soufflet 1.0619
La sélection de la bonne métallurgie détermine votre longévité opérationnelle. Une vanne à soufflet 1.0619 s'impose comme la norme industrielle absolue pour les applications européennes à fortes contraintes.
Pourquoi 1.0619 (acier moulé WCB)
Le matériau 1.0619 représente un acier moulé de haute qualité normalisé selon la norme DIN EN 10213. Il offre un excellent équilibre entre limite d'élasticité et résilience thermique. Cet acier moulé gère sans effort les pics de pression soudains. Il maintient une intégrité structurelle stricte à des températures de fonctionnement continues allant jusqu'à 400°C. Il s'avère largement supérieur aux aciers au carbone standard lorsqu'il est déployé dans des environnements agressifs à haute pression. Sa composition chimique standardisée garantit des résultats de soudage et d’usinage prévisibles.
Métallurgie des soufflets
Ne présumez pas que les soufflets standard 304SS suffiront pour un usage industriel. Bien qu'adapté aux tâches légères, le 304SS est rapidement victime de fissuration par corrosion sous contrainte. Vous devez comparer ce matériau de base avec des alliages avancés. L'utilisation de 316Ti ajoute du titane pour une stabilité à haute température nettement meilleure. Les alliages Hastelloy ou Inconel empêchent la fissuration induite par les chlorures dans les flux chimiques agressifs. Spécifier correctement le composant ci-dessous vous évite des pannes catastrophiques précoces. Le matériau du soufflet dicte généralement le véritable cycle de vie de l’ensemble de l’unité.
Rechargement dur de la garniture
La vapeur à haute pression et l'huile thermique provoquent de graves tréfilages et grippages sur les sièges en métal nu. Vous devez protéger ces surfaces d'assise critiques pour garantir une fermeture étanche. Nous recommandons fortement de spécifier Stellite gr. 6 ou un rechargement équivalent sur le siège et le disque. Ce revêtement en alliage cobalt-chrome résiste à l'usure mécanique et à l'érosion. Il garantit une fermeture étanche même après des milliers d'opérations à haute vitesse.
Vérification d'un robinet à soupape standard DIN authentique
Une certification appropriée sépare les vannes haut de gamme des imitations de bas niveau. Un véritable robinet à soupape conforme à la norme DIN doit passer des audits rigoureux et documentés avant de quitter l'usine.
Conformité dimensionnelle
Tout d’abord, vérifiez rigoureusement la géométrie externe. Faites référence à la norme DIN EN 1092-1 pour garantir les dimensions de bride et les schémas de perçage corrects. Vérifiez ensuite la longueur face à face par rapport aux spécifications DIN EN 558-1. La plupart des applications PN40 utilisent les dimensions de la série 1. Un respect strict garantit que la nouvelle vanne s’intègre parfaitement dans votre réseau de tuyauterie existant. Cela évite aux équipes de maintenance d’appliquer des contraintes mécaniques dangereuses pour aligner les brides.
Audits de tests et de certification
N'acceptez pas une vanne basée uniquement sur les dimensions. Vous avez besoin de rapports de tests non négociables pour prouver l’intégrité interne. Demandez les documents suivants :
Norme de fuite du siège : exigez les résultats des tests API 598 ou DIN EN 12266-1. Ceux-ci doivent vérifier l'absence de fuite (Taux A) au niveau du siège métallique.
Certification des émissions fugitives : Exiger la conformité à la norme ISO 15848-1. Cela prouve que l’assemblage du soufflet empêche efficacement les composés organiques volatils de s’échapper.
Identification positive des matériaux (PMI) : demandez des rapports PMI formels. Cela confirme la composition chimique exacte du corps moulé 1.0619 et des matériaux de garniture internes.
Risques de mise en œuvre et réalités de la maintenance
Même le meilleur équipement tombe en panne prématurément s’il est mal installé. Vous devez comprendre les contraintes physiques des équipements de tuyauterie lourds.
Contraintes d'orientation de l'installation
Une vanne à soufflet DIN de cette taille massive comporte des limites d'orientation spécifiques. Vous devez généralement l'installer avec la tige de commande positionnée verticalement. Le placer horizontalement provoque l’affaissement du lourd ensemble disque et tige sous l’effet de la gravité. Cela crée une usure inégale et localisée des délicates circonvolutions du soufflet et des mécanismes de guidage de la tige. L'installation horizontale raccourcit rapidement la durée de vie de l'équipement et annule les garanties du fabricant.
Support de poids et de tuyauterie
Une vanne en acier moulé DN125 PN40 pèse beaucoup plus qu'une vanne d'isolement basse pression standard. Vous ne pouvez pas compter sur la tuyauterie adjacente pour maintenir cet énorme poids suspendu. Spécifiez et installez des supports de tuyaux mécaniques adéquats directement sous ou à proximité du corps de la vanne. Un support structurel approprié évite des contraintes importantes sur les brides. Il élimine également les déformations mécaniques au fil du temps, qui autrement conduisent à des fuites extérieures.
Attentes du cycle de vie
Nous devons fournir des hypothèses transparentes concernant les calendriers de maintenance. Oui, un ensemble soufflet ne nécessite fonctionnellement aucun entretien en termes de lubrification, mais il reste une pièce d'usure mécanique. Chaque cycle de compression fatigue légèrement le métal mince. Un soufflet multicouche de haute qualité offre généralement une durée de vie de base d'environ 10 000 courses complètes. Suivez attentivement la fréquence d’actionnement de votre installation. Vous devez planifier un remplacement proactif avant d'atteindre cette limite de cycle afin d'éviter des éruptions soudaines et inattendues de fluide de procédé.
Logique de présélection : liste de contrôle des appels d'offres pour l'approvisionnement
Les équipes d'achats ont besoin d'un cadre logique basé sur des données pour comparer les offres avec précision. Utilisez cette liste de contrôle technique pour structurer vos demandes de devis (RFQ).
Exigez une preuve de performance
Ne vous contentez pas de brochures ou de supports marketing généralisés sur les gammes de produits. Vous devez demander des données empiriques sur le cycle de fatigue pour la conception spécifique du DN125. Une vanne à soufflet DN125 se comporte sous charge très différemment d'une version plus petite DN50. Les raideurs des ressorts et la répartition des contraintes changent radicalement à mesure que les diamètres augmentent. Obtenez les données de test exactes pour la classe de taille de 125 mm afin de vérifier les allégations de durabilité.
Traçabilité
La traçabilité des matériaux atténue les risques graves liés à la chaîne d'approvisionnement et à la sécurité. Insistez sur les certificats de matériaux EN 10204 de type 3.1 comme exigence de base. Vous avez besoin de ces certificats pour toutes les pièces moulées sous pression et pour l'ensemble soufflet interne lui-même. Cette documentation garantit que la fonderie a suivi des directives métallurgiques strictes lors de la coulée et du forgeage.
Capacités du fournisseur
Évaluez les installations de test internes du fabricant avant de signer un contrat. Peuvent-ils réaliser une spectrométrie de masse à l’hélium sur place ? Disposent-ils de bancs d'essai hydrostatiques bien au-dessus des limites PN40 ? Les fournisseurs qui testent rigoureusement leurs propres produits offrent une fiabilité supérieure. Les tests externalisés introduisent souvent des angles morts en matière de contrôle qualité.
Actions de la prochaine étape
Lorsque vous comparez les devis de plusieurs fabricants européens ou mondiaux, structurez une matrice d’évaluation technique rigide. Pesez fortement les facteurs suivants :
Données vérifiées sur le cycle de vie en fatigue spécifiques aux grandes tailles DN125.
Complétude et authenticité de la certification des matériaux EN 10204 3.1.
Présence confirmée du rechargement Stellite sur la garniture des sièges.
Clarté et précision de la documentation technique du coefficient de débit (Kv).
Conclusion
La sélection du bon équipement de contrôle des fluides nécessite d’équilibrer la durée de vie du soufflet, l’intégrité des matériaux 1.0619 et une stricte conformité dimensionnelle DIN. Une vanne haute pression de grand diamètre ne laisse absolument aucune place aux incertitudes ou aux arbitrages. Des soufflets hydroformés multicouches, une résilience thermique vérifiée et un rechargement approprié restent absolument cruciaux pour le succès opérationnel. L’absence de l’un de ces éléments garantit un échec prématuré.
Nous vous recommandons fortement de donner la priorité aux fournisseurs qui fournissent des données de test granulaires. Choisissez des fabricants qui offrent des garanties de durée de vie transparentes par rapport à ceux qui rivalisent uniquement sur de faibles coûts unitaires initiaux. Les vannes moins chères cachent souvent des soufflets monocouches et des matériaux de siège de qualité inférieure derrière de la peinture fraîche. Ces unités bon marché coûteront exponentiellement plus cher à votre installation en cas d’arrêt imprévu.
Prenez des mesures proactives pour protéger vos lignes de processus critiques. Consultez dès aujourd’hui des ingénieurs technico-commerciaux expérimentés. Soumettez les paramètres précis de votre système, notamment les types de fluides, les pressions maximales et les variations de température, pour des calculs personnalisés de Kv et de couple. Cela garantit que votre spécification finale garantit la sécurité à long terme, la conformité réglementaire et une continuité opérationnelle transparente.
FAQ
Q : Quelle est la durée de vie typique d'une vanne à soufflet DN125 à PN40 ?
R : Une conception multicouche haut de gamme offre généralement une base de 10 000 cycles complets d'ouverture et de fermeture dans des conditions standard. Cependant, fonctionner à des températures maximales (approchant les 400°C) ou subir des chocs thermiques fréquents réduira cette durée de vie. Nous vous conseillons d'enregistrer la fréquence d'actionnement et de planifier une maintenance proactive proche de la barre des 8 000 cycles.
Q : Puis-je utiliser une vanne à soufflet 1.0619 pour l'huile thermique haute température ?
R : Oui, l'acier moulé 1.0619 convient parfaitement aux applications d'huile thermique jusqu'à 400°C. Vous devez vous assurer que le soufflet interne utilise un matériau de haute qualité comme le 316Ti ou l'Inconel, plutôt que le 304SS standard, pour maintenir l'intégrité structurelle sous une chaleur extrême.
Q : Comment la dimension face à face d'un robinet à soupape standard DIN se compare-t-elle à celle d'ASME/API ?
R : Les vannes DIN suivent la norme EN 558-1 (généralement série 1 pour PN40), tandis que les vannes ASME/API suivent la norme ASME B16.10. Ces dimensions correspondent rarement. Vous ne pouvez pas remplacer directement une vanne ASME par un système de tuyauterie DIN sans modifier en profondeur les tuyaux et remplacer les brides.
Q : Que se passe-t-il si le soufflet se brise sur une vanne PN40 ?
R : Les vannes à soufflet de qualité comportent un presse-étoupe secondaire en graphite dans le chapeau. Si le soufflet métallique se déchire, ce presse-étoupe s'enclenche comme redondance de sécurité critique. Il contient temporairement le fluide sous pression, empêchant ainsi les fuites atmosphériques dangereuses jusqu'à ce que vous puissiez arrêter la ligne en toute sécurité.
