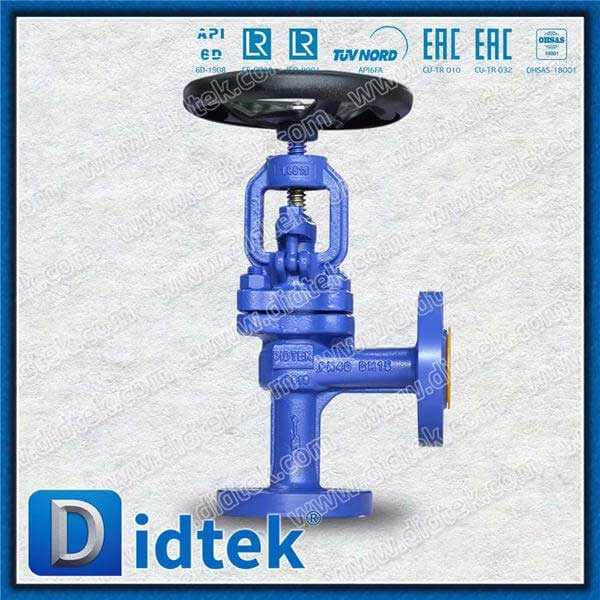

Vanne à soupape à soufflet : conception sans fuite pour les fluides dangereux

La gestion des fluides thermiques toxiques, inflammables ou à haute température ne laisse aucune marge pour les émissions fugitives. Les vannes à garniture traditionnelles fuient inévitablement avec le temps en raison du frottement de la tige. Les exploitants d’usines sont confrontés à des batailles continues contre les fuites de gaz. Nous savons que ces fuites compromettent la sécurité du personnel et dégradent la conformité environnementale.

Introduisez le robinet à soupape à soufflet comme barrière métallique continue entre le système de tuyauterie et l'atmosphère. Il neutralise complètement le risque de fuite de la tige. Les usines peuvent maintenir des opérations sécurisées et sans émissions, même dans des environnements très exigeants. Vous ne comptez plus sur des anneaux de graphite dégradables pour retenir les produits chimiques dangereux.

Les équipes d"ingénierie et d"approvisionnement doivent évaluer la compatibilité des matériaux, la durée de vie et les normes de conformité lors de la spécification de ces vannes pour des applications critiques. Cet article explore les critères de sélection essentiels pour une intégration transparente. Vous apprendrez à associer les matériaux à des dangers spécifiques et à comprendre les meilleures pratiques opérationnelles.

Points clés à retenir

• Confinement absolu : la technologie à soufflet remplace la garniture de tige dégradable par une barrière métallique soudée, agissant comme une véritable vanne zéro fuite pour les fluides volatils.

• Sécurité redondante : les conceptions conformes aux normes de l'industrie incluent une garniture secondaire en graphite comme sécurité contre une rupture inattendue du soufflet.

• Coût total de possession (TCO) : bien que les coûts initiaux soient plus élevés, l'élimination des émissions fugitives, des pertes de fluides et des reconditionnements fréquents génère un retour sur investissement rapide dans les environnements dangereux.

• Standardisation : l'obtention des spécifications correctes (par exemple, vanne à soufflet DIN, matériaux de corps spécifiques tels que GG25) est essentielle pour l'intégration du système et la conformité pression-température.

L’analyse de rentabilisation des vannes sans fuite dans les conduites dangereuses

Les organismes de réglementation continuent de renforcer les restrictions sur les émissions fugitives. Les normes EPA et ISO exigent des protocoles rigoureux de détection et de réparation des fuites. Les directeurs d'usine ne peuvent plus traiter une tige de vanne qui goutte comme une simple tâche de maintenance. Cela représente une violation majeure de la conformité. L'utilisation d'une vanne pour fluides dangereux garantit que les produits chimiques volatils restent entièrement contenus à l'intérieur de la tuyauterie. Lorsque des gaz toxiques s’échappent, les installations s’exposent à de lourdes amendes. De plus, les fumées nocives mettent le personnel sur place en danger immédiat. Le contrôle proactif des émissions est désormais une exigence fondamentale pour les opérations industrielles modernes.

Au-delà des sanctions réglementaires, échapper aux médias a un impact direct sur l’efficacité opérationnelle. Au cours d"un cycle de vie standard de cinq ans, une vanne conventionnelle purge régulièrement des huiles thermiques coûteuses ou des précurseurs chimiques spécialisés. En calculant le volume quotidien de fluides perdus, les installations se rendent souvent compte de l’ampleur des déchets. Arrêter la fuite préserve les médias précieux. Vous conservez des ressources coûteuses à l’intérieur du système. L’évaluation du coût des fluides perdus au fil du temps fournit une justification financière claire pour la modernisation des infrastructures.

Nous devons définir avec précision le « zéro fuite » pour définir des paramètres d'ingénierie réalistes. Dans ce contexte spécifique, une vanne zéro fuite fait exclusivement référence à l'élimination des fuites atmosphériques (externes) de la tige. Il empêche les fluides de s'échapper dans l'environnement. Cependant, cela ne garantit pas automatiquement l’absence de fuite du siège en ligne. Les ingénieurs doivent évaluer les capacités d'étanchéité interne séparément en fonction de la conception du siège et des normes de test applicables. Comprendre cette distinction évite les erreurs d’approvisionnement.

Vanne à soupape à soufflet par rapport aux mécanismes de garniture conventionnels

Le défaut fondamental des garnitures conventionnelles réside dans le frottement dynamique. Les tiges montantes frottent contre la garniture en graphite à chaque course. Ce frottement mécanique dégrade inévitablement le matériau de garniture. Les équipes de maintenance doivent constamment resserrer le presse-étoupe pour comprimer les joints et minimiser les gouttes. Finalement, le graphite s’use complètement. Les opérateurs doivent effectuer un remplacement complet dans des conditions difficiles de l"usine. Ce cycle constant de dégradation entraîne des temps d’arrêt inattendus.

Une vanne à soupape à soufflet résout ce problème en utilisant un tube métallique en forme d'accordéon. Les fabricants fabriquent généralement ce composant essentiel en acier inoxydable 316Ti ou en Hastelloy. Ils soudent une extrémité à la tige de vanne et l'extrémité opposée au chapeau. Au fur et à mesure que la tige monte et descend, le métal se comprime et se dilate simplement. Il n’y a aucun frottement de glissement. L’absence d’usure par friction élimine la principale cause des fuites de la tige.

Les conceptions haut de gamme intègrent toujours une architecture à double joint pour une fiabilité maximale. Vous obtenez le soufflet métallique principal soutenu par une garniture de tige en graphite standard. Cette configuration offre une fiabilité vérifiable dans les opérations critiques. Si la fatigue du métal finit par provoquer une rupture du soufflet, la garniture secondaire agit comme une sécurité intégrée cruciale. Cela évite les éruptions atmosphériques catastrophiques. Les opérateurs de l"usine gagnent suffisamment de temps pour détecter le problème et arrêter la ligne en toute sécurité pour les réparer.

Critères d"évaluation de base : matériaux, normes et spécifications

Les choix de matériaux dictent directement les limites de pression et de température. Une vanne en fonte GG25 offre une excellente solution pour les conduites utilitaires basse à moyenne pression. Les installations utilisent fréquemment de la fonte pour les réseaux d'huile thermique fonctionnant dans des limites de température modérées. Il permet une mise à l’échelle rentable dans les grandes usines de traitement. En revanche, vous devez choisir de l'acier moulé ou de l'acier inoxydable pour les applications chimiques très agressives. Les environnements nucléaires à haute pression nécessitent strictement des corps en acier forgé ou moulé pour supporter en toute sécurité des contraintes mécaniques intenses.

Le respect des normes régionales et industrielles garantit une intégration sûre du système. Une vanne à soufflet DIN est conforme aux normes européennes comme EN 13709 et EN 1092-1. Ces codes dictent des dimensions face à face précises et des caractéristiques nominales de bride pour une installation transparente dans les installations européennes. Pendant ce temps, les secteurs nord-américain et pétrochimique s’appuient fortement sur les normes API 602 et ASME B16.34. Faites toujours correspondre les spécifications exactes de la vanne au code d'ingénierie en vigueur de votre installation.

Le soufflet interne reste une pièce métallique en flexion continue. Les acheteurs doivent demander les données des tests de fatigue du fabricant lors de l"approvisionnement. Recherchez le strict respect des normes telles que MSS SP-117. Connaître la limite de cycle nominal est obligatoire pour la planification de la maintenance préventive. Les soufflets industriels standard gèrent généralement 5 000 à 10 000 cycles avant que la fatigue du métal ne s"installe. Nous vous recommandons de suivre attentivement le nombre de cycles opérationnels. Cela vous permet de planifier des remplacements de cartouches en temps opportun avant qu"une panne ne se produise.

Risques de mise en œuvre et réalités opérationnelles

Des pratiques d"installation appropriées évitent une défaillance prématurée des composants. Vous devez installer ces vannes dans le bon sens, en vous assurant que le débit passe toujours sous le siège. Lorsque la vanne se ferme, ce sens d"écoulement spécifique soulage la pression excessive du système. Il empêche la pression du fluide d"appuyer continuellement contre la paroi délicate du soufflet. Ignorer les nuances de direction d’écoulement réduit considérablement la durée de vie de l’équipement.

Les soufflets métalliques gèrent facilement la compression linéaire mais échouent rapidement sous les forces de torsion. Les contraintes de torsion cisailleront rapidement les fines circonvolutions métalliques. Les assemblages de haute qualité utilisent des conceptions spécialisées de tiges non rotatives pour lutter contre cette vulnérabilité. Une goupille de guidage ou une configuration spécifique d"écrou de tige empêche la tige de tourner lorsqu"elle monte. Vous devez vérifier que cette fonction anti-rotation existe pour protéger le soufflet d"une torsion fatale lors d"un actionnement manuel ou automatisé.

Les supports sales ou abrasifs présentent un risque important pour les barrières métalliques alambiquées. Les particules solides peuvent s"entasser étroitement dans les plis en accordéon au fil du temps. Cette accumulation restreint les mouvements. Lors de la compression, les particules piégées peuvent éventuellement percer les fines parois métalliques. Si vous envisagez d"utiliser cet équipement dans des conduites impures, installez toujours une filtration en amont. L"élimination des débris avant qu"ils n"atteignent la vanne protège l"ensemble interne et préserve l"intégrité de l"étanchéité.

Logique de présélection et prochaines étapes d’approvisionnement

Adaptez votre sélection de composants au risque spécifique lié aux fluides présent dans votre conduite. Examinons deux scénarios courants :

• Huile thermique/transfert de chaleur : donner la priorité aux matériaux à haute température. Recherchez des capacités de longue durée de vie, car ces lignes modulent fréquemment pour contrôler les températures des installations.

• Chlore / Phosgène (hautement toxique) : Vous devez privilégier les architectures d'étanchéité redondantes. Exigez des matériaux Hastelloy pour une résistance maximale à la corrosion. Insistez sur des certifications strictes pour garantir une sécurité absolue.

Évaluez minutieusement les fournisseurs potentiels à l’aide d’une liste de contrôle axée sur l’ingénierie. Posez aux fournisseurs les questions suivantes :

1. Fournissent-ils des résultats documentés des tests de fuite à l"hélium pour chaque unité individuelle expédiée ?

2. L"âme métallique est-elle hydroformée ou soudée sur chant ? Les unités hydroformées offrent une résistance supérieure à la fatigue. Les versions soudées sur les bords offrent des longueurs de course plus longues pour les corps de vanne plus grands.

3. Les cartouches de remplacement du marché secondaire sont-elles facilement disponibles dans votre région spécifique pour minimiser les temps d"arrêt ?

Prenez des mesures immédiates en auditant vos journaux de maintenance actuels. Identifiez les zones de réparation à haute fréquence dans votre usine. Ces fuites persistantes représentent les meilleurs candidats initiaux pour une mise à niveau. Rassemblez vos données P&ID spécifiques, notamment les propriétés de pression, de température et de support. Enfin, consultez un ingénieur en vannes qualifié pour commencer à concevoir le plan de transition.

Conclusion

La spécification d"une conception scellée par soufflet modifie fondamentalement la stratégie opérationnelle de votre usine. Vous abandonnez la gestion réactive des fuites et adoptez l’élimination proactive des émissions. La barrière métallique continue garantit que les fluides dangereux restent isolés de l"atmosphère.

Atteindre une véritable réalité adaptée et oubliée nécessite un travail d’ingénierie minutieux en amont. Vous devez garantir un dimensionnement initial précis et une sélection exacte des matériaux. De plus, les installations doivent bien comprendre les limites des cycles afin de planifier avec précision la maintenance préventive.

Passez en revue vos spécifications multimédia actuelles pour identifier les vulnérabilités de votre pipeline. Contactez votre équipe technico-commerciale dès aujourd’hui pour discuter des exigences système complexes. Vous pouvez également télécharger une fiche technique dimensionnelle détaillée pour commencer le processus de planification de vos installations.

FAQ

Q : Combien de temps dure généralement le soufflet interne ?

R : La durée de vie varie en fonction de la longueur de course, de la pression de fonctionnement et de la température. Les valeurs industrielles standard vont de 3 000 à 10 000 cycles. Les courbes de fatigue du fabricant doivent dicter vos calendriers de remplacement exacts.

Q : Un robinet à soupape à joint à soufflet peut-il être réparé si le soufflet tombe en panne ?

R : Oui. L"ensemble chapeau, y compris le soufflet et la tige soudés, peut généralement être remplacé comme une seule cartouche. Entre-temps, la garniture secondaire en graphite empêche les fuites atmosphériques immédiates.

Q : Pourquoi spécifier une vanne en fonte GG25 pour les systèmes à fluide thermique plutôt qu"en acier moulé ?

R : Le GG25 offre une solution structurellement solide et très rentable pour les applications d"huile thermique standard. Il fonctionne parfaitement dans les limites de pression et de température spécifiques de la fonte, évitant ainsi les coûts d"ingénierie excessifs de l"acier moulé.

Q : Le « zéro fuite » s"applique-t-il également au siège de soupape ?

R : « Zéro fuite » dans ce contexte fait référence aux émissions atmosphériques (externes) à travers la tige. Les fuites internes du siège dépendent de la conception du siège et sont régies par des normes distinctes comme API 598 ou FCI 70-2.
