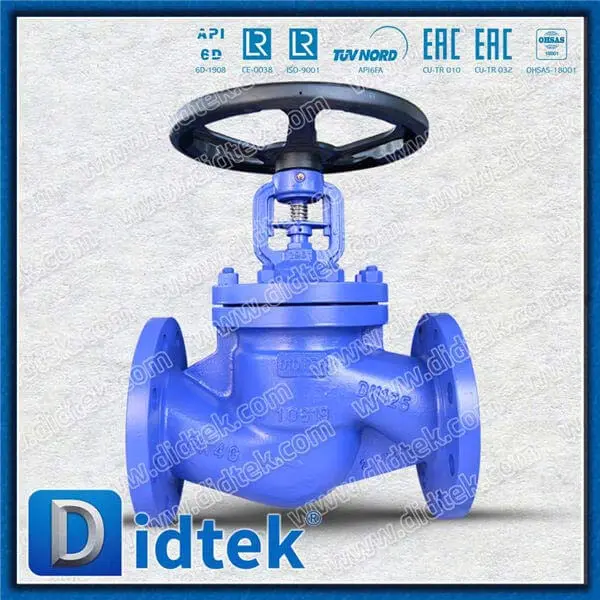

Vanne à soufflet WCB en acier moulé : avantages zéro fuite pour le service vapeur

Dans les systèmes à vapeur industriels lourds, les émissions fugitives et les fuites de tige ne sont pas seulement des nuisances de maintenance. Ils représentent des pertes d’énergie directes, des risques pour la sécurité et de graves manquements à la conformité. La garniture de presse-étoupe conventionnelle nécessite un ajustement continu pour maintenir son intégrité. À l’inverse, la conception du joint à soufflet offre une barrière hermétique très fiable. Ce guide évalue la viabilité technique de la mise à niveau de votre infrastructure Steam. Nous décrivons les spécifications des matériaux WCB, les mécanismes d"étanchéité avancés et l"efficacité opérationnelle pour les décideurs de l"usine. Vous apprendrez à sélectionner et à mettre en œuvre correctement ces conceptions robustes. En génie industriel, « zéro fuite » fait référence au strict respect de la réglementation. Des cadres tels que ISO 15848-1 ou API 598 imposent des fuites indétectables selon des paramètres de test spécifiés. Ils n’impliquent pas une impossibilité physique infinie. Comprendre cette distinction essentielle vous aide à spécifier le bon équipement. La mise à niveau de vos systèmes garantit une gestion de la vapeur plus sûre et plus efficace dans toutes vos installations.

Points clés à retenir

• Élimination des émissions fugitives : les soufflets métalliques remplacent la garniture de presse-étoupe traditionnelle comme barrière principale, réduisant considérablement les pertes de vapeur et les intervalles de maintenance.

• Supériorité du matériau : l'acier moulé ASTM A216 WCB offre la résistance à la traction et aux chocs thermiques nécessaires à la vapeur saturée et surchauffée à haute pression.

• Sécurité à double joint : les vannes à soufflet de qualité industrielle sont dotées d'une garniture de secours en graphite pour garantir l'intégrité du système même en cas de fatigue du soufflet.

L’analyse de rentabilisation d’une vanne zéro fuite dans les applications vapeur

Une fuite de vapeur mineure à 100 psi gaspille d’énormes quantités d’énergie. La consommation de combustible de la chaudière augmente considérablement lorsque de la vapeur s'échappe. Vous devez évaluer les coûts opérationnels cachés des fuites conventionnelles. La vapeur qui s'échappe nécessite continuellement davantage d'eau d'appoint de la chaudière. Les installations dépensent des capitaux importants pour traiter cette eau d’appoint supplémentaire. Les traitements chimiques de l’eau d’alimentation des chaudières représentent une dépense opérationnelle énorme. Une vanne zéro fuite arrête immédiatement cette fuite invisible des ressources végétales.

Des agences comme l"OSHA et l"EPA surveillent de près les émissions fugitives. Les équivalents régionaux du monde entier imposent des limites strictes aux émissions industrielles. La sécurité des travailleurs repose en grande partie sur le contrôle de l’exposition à la vapeur à haute température. Les dégagements de vapeur imprévus entraînent instantanément de graves risques de brûlure. Ils créent également des niveaux de bruit dangereux dans l’usine. La mise à niveau de votre infrastructure répond directement à ces exigences de sécurité et de conformité. Vous évitez de lourdes amendes en modernisant votre stratégie d’isolement.

Une mise à niveau réussie doit répondre avec précision à des critères opérationnels spécifiques. Vous souhaitez immédiatement des réductions mesurables de la consommation d’énergie. Votre équipe devrait consacrer moins de temps à effectuer une maintenance réactive. Les équipes de maintenance perdent souvent des heures à serrer les presse-étoupes conventionnels. La mise en œuvre d"une solution moderne cible ces objectifs opérationnels spécifiques :

• Minimisez efficacement le volume de traitement de l’eau d’appoint.

• Réduisez la consommation continue de combustible des chaudières dans l’ensemble de l’installation.

• Éliminez entièrement le travail hebdomadaire d’ajustement de l’emballage.

• Conservez les dimensions face à face des canalisations existantes de manière transparente.

L"intégration de ces mises à niveau ne nécessite pas de modifications importantes des canalisations. Ils s"insèrent directement dans les empreintes de tuyauterie industrielle standard, de manière transparente.

Décoder le matériau : pourquoi du WCB dans un robinet à soupape en acier moulé ?

Les ingénieurs spécifient largement la norme ASTM A216 WCB pour les applications de vapeur. WCB signifie Acier au carbone moulé soudable de qualité B. Ce matériau offre d"excellentes propriétés mécaniques pour l"industrie lourde. Il présente une teneur en carbone contrôlée permettant une soudabilité fiable. La limite d’élasticité gère facilement et en toute sécurité les contraintes mécaniques fluctuantes. ASTM A216 WCB offre un équilibre idéal entre performances et disponibilité. Vous évitez les coûts extrêmes associés aux aciers exotiques fortement alliés.

Les normes industrielles imposent un robinet à soupape en acier moulé plutôt qu'en fonte pour la vapeur. La fonte présente une extrême fragilité sous contrainte physique. Les systèmes à vapeur saturée subissent fréquemment des changements brusques de température. Un choc thermique peut facilement briser instantanément les composants en fonte. Les pannes catastrophiques libèrent d’énormes quantités de vapeur vive dans l’installation. Les coups de bélier détruisent également rapidement les corps en fonte fragiles. L'acier moulé fléchit et absorbe ces charges dynamiques extrêmes en toute sécurité.

Les composants WCB maintiennent leur intégrité structurelle à des températures élevées. La fenêtre de fonctionnement sûr s"étend généralement jusqu"à 425°C (797°F). Cette limite de température couvre parfaitement la plupart des collecteurs de vapeur industriels. La vapeur saturée et surchauffée à haute pression nécessite cette base de référence robuste. Vous établissez une base hautement sécurisée en standardisant les matériaux WCB.

Tableau 1 : Comparaison des matériaux pour les collecteurs de vapeur

Mécanique d"étanchéité : vanne à soufflet par rapport à la vanne à soupape conventionnelle

La garniture de tige dynamique traditionnelle repose fortement sur la compression mécanique. Un fouloir de glande écrase physiquement le matériau de garniture autour de la tige. Au fur et à mesure que la tige monte et descend, une friction se produit continuellement. Ce frottement use constamment les anneaux en graphite ou en téflon. L’usure crée inévitablement un chemin de fuite microscopique au fil du temps. Les équipes de maintenance doivent continuellement serrer l"écrou du presse-étoupe manuellement. Finalement, le matériau d’emballage perd toute élasticité et se brise complètement.

La vanne à soufflet élimine entièrement ce joint dynamique basé sur la friction. Les constructeurs utilisent des soufflets métalliques hydroformés ou soudés à l'intérieur du capot. Ces soufflets sont généralement constitués d'acier inoxydable 304, 316 ou Hastelloy. Ils se dilatent et se compriment exactement comme un accordéon musical. L'extrémité inférieure se soude directement à la tige de valve. L'extrémité supérieure se soude solidement au capot interne. Cela crée de manière fiable une barrière métallique continue et ininterrompue. Le fluide n’entre jamais en contact avec l’environnement extérieur de l’usine.

Les ingénieurs réputés spécifient toujours une architecture interne « à double joint ». Le soufflet métallique sert de joint hermétique principal. Cependant, les composants mécaniques peuvent éventuellement succomber à la fatigue du cycle. Par conséquent, la conception inclut une garniture de tige standard au-dessus de l’élément à soufflet. Cette garniture en graphite agit comme une mesure de confinement secondaire à sécurité intégrée. Si le soufflet se brise, la garniture de secours empêche des éruptions catastrophiques soudaines. Les opérateurs ont rarement besoin d’interagir manuellement avec cet emballage de sauvegarde. Il reste complètement passif pendant les opérations normales et saines de l"usine. Votre personnel reste totalement en sécurité lors d’une panne interne inattendue.

Critères d"évaluation pour la spécification d"un robinet à soupape à soufflet en acier moulé

Choisir le bon robinet à soupape à soufflet en acier moulé nécessite une évaluation technique minutieuse. Vous devez évaluer minutieusement plusieurs paramètres de conception critiques. Des spécifications appropriées évitent une défaillance prématurée et garantissent une durée de vie opérationnelle maximale.

1. Conception et épaisseur du soufflet : Évaluez soigneusement la construction d'un soufflet à une seule couche ou à plusieurs couches. Les conceptions multicouches empilent plusieurs fines couches métalliques. Cette construction empilée absorbe beaucoup mieux les vibrations mécaniques. Les unités multicouches offrent une résistance globale à la pression nettement plus élevée. Ils offrent également une durée de vie en fatigue cyclique beaucoup plus longue.

2. Durée de vie attendue : Examinez attentivement les allégations du fabricant concernant les limites de fatigue. Une unité de haute qualité doit garantir une durée de vie opérationnelle spécifique. Recherchez des garanties couvrant 5 000 à 10 000 cycles avant fatigue. Demandez toujours des données de tests empiriques étayant ces affirmations spécifiques.

3. Caractéristiques du flux : déterminez le rôle opérationnel exact au sein de votre système. Votre application nécessite-t-elle un contrôle de limitation précis ? Si tel est le cas, spécifiez une conception de bouchon parabolique spécialisée. Avez-vous seulement besoin d'une isolation de base des fluides marche/arrêt ? Un bouchon à disque plat ou conique fonctionne parfaitement pour l'isolation.

4. Connexions d'extrémité et normes :  garantissez une compatibilité totale avec la tuyauterie de l'infrastructure de l'usine existante. Vérifiez les faces de bride requises avant de commander de l'équipement. Les connexions RF ou RTJ à bride doivent répondre avec précision aux normes ASME B16.5. Les installations européennes peuvent exiger à la place des dimensions standard DIN spécifiques. Les extrémités soudées bout à bout offrent un raccordement de tuyauterie sans fuite en permanence.

Vous devez faire correspondre la conception du bouchon interne à la vitesse du fluide. La vapeur à grande vitesse dégrade extrêmement rapidement les formes inappropriées des bouchons. Des spécifications minutieuses évitent l’usure interne prématurée et les problèmes de vibrations violentes. Des dispositifs anti-rotation empêchent la tige de tordre le délicat soufflet. Les contraintes de torsion détruisent presque instantanément une unité à soufflet. Les conceptions de qualité utilisent exclusivement un mécanisme à tige montante non rotative.

Risques de mise en œuvre et réalités de maintenance pour une vanne à soufflet WCB

Une bonne installation garantit la longévité de votre investissement mécanique. Les vannes à soupape sont des dispositifs intrinsèquement directionnels de par leur conception. Vous devez installer une vanne à soufflet WCB en accordant une attention particulière au sens du débit. Le liquide doit normalement pénétrer directement sous le disque interne. Cette orientation spécifique protège efficacement l’élément délicat du soufflet. L'impact direct du fluide à grande vitesse sur le soufflet provoque des vibrations destructrices. Cela accélère la fatigue du métal et conduit à une rupture prématurée.

Les coups de bélier constituent une menace massive pour l’intégrité des soufflets. Des pics de pression rapides écrasent instantanément les fines couches métalliques. Vous devez mettre en œuvre immédiatement d’excellents protocoles de piégeage de vapeur. Un drainage adéquat des canalisations en amont de l’unité est strictement non négociable. L"accumulation de condensats provoque de violents chocs hydrauliques à l"ouverture des vannes vapeur. Installez des collecteurs et des pièges thermodynamiques avant tous les points d"isolement. La vapeur humide transporte constamment des gouttelettes d’eau à grande vitesse à travers le pipeline. Ces lourdes gouttelettes bombardent les fines nappes métalliques comme des projectiles abrasifs. Un drainage adéquat garantit que seule la vapeur sèche passe à travers le corps de la vanne.

Naviguer dans le processus d’approvisionnement nécessite entièrement une logique de présélection rigoureuse. Nous conseillons fortement aux acheteurs d’éviter les fabricants de génériques à très bas prix. La métallurgie bon marché compromet complètement le concept du joint hermétique. Vous devez toujours demander des rapports de test de matériaux (MTR) complets. Exigez des certifications authentiques de test d’étanchéité à l’hélium avant l’acceptation finale. Examinez attentivement les données des tests de fatigue du soufflet du fabricant. Les achats groupés sans ces certifications risquent rapidement d’entraîner un désastre opérationnel. Un contrôle de qualité rigoureux garantit que vous bénéficiez de véritables performances sans fuite.

Conclusion

La transition vers une vanne à soufflet de vapeur est un investissement dans l’efficacité de l’usine. Il améliore considérablement la sécurité des installations pour tout le personnel d'étage. Nous abandonnons entièrement la maintenance d’un modèle de serrage réactif. Au lieu de cela, vous adoptez un modèle de cycle de vie des équipements prévisible et hautement fiable. Le joint hermétique élimine définitivement et efficacement les pertes de vapeur invisibles.

Prenez des mesures immédiates en auditant vos collecteurs de vapeur actuels dès aujourd"hui. Mesurez avec précision les taux de fuite existants sur vos points d’isolement conventionnels. Identifiez les zones de fuite les plus problématiques dans l’aménagement de votre installation. Consultez rapidement un fabricant de vannes expérimenté pour obtenir des conseils techniques détaillés. Les mises à niveau proactives de l’infrastructure protègent à la fois votre personnel et notre environnement partagé.

FAQ

Q : Que représente WCB dans le domaine de la fabrication de vannes ?

R : WCB signifie ASTM A216 Grade WCB. Il s"agit d"un acier au carbone standard adapté au service à haute température et haute pression. Le « W » indique soudable, « C » signifie coulé et « B » désigne la qualité spécifique du matériau. Il sert de matériau de base standard pour les applications industrielles de vapeur dans le monde entier.

Q : Une vanne à soufflet peut-elle tomber en panne, et que se passe-t-il si cela se produit ?

R : Oui, les soufflets métalliques peuvent tomber en panne en raison de la fatigue du cycle ou de graves coups de bélier. Cependant, les versions industrielles présentent une architecture à double joint. Une garniture de secours secondaire en graphite se trouve activement au-dessus du soufflet. Cette garniture de secours contient immédiatement le fluide, évitant ainsi toute éruption catastrophique ou fuite soudaine et dangereuse.

Q : Comment les coûts d"approvisionnement se comparent-ils entre les vannes à soufflet et les vannes conventionnelles ?

R : Ces unités avancées exigent généralement une prime initiale de 1,5 à 2 fois par rapport aux conceptions d"emballage conventionnelles. Ce coût d’approvisionnement initial plus élevé reflète la complexité des composants métalliques hydroformés. Cependant, ils offrent une immense valeur opérationnelle en éliminant complètement les déchets de vapeur coûteux et en ne nécessitant aucun travail de maintenance de routine.

Q : Les vannes à soufflet sont-elles adaptées à l’étranglement de la vapeur ?

R : Les vannes à soupape standard gèrent exceptionnellement bien l’étranglement. Cependant, un étranglement important et continu peut provoquer de graves vibrations internes. Cette vibration risque de fatiguer prématurément le mince soufflet métallique. Si vous avez besoin d"un étranglement continu, vous devez spécifier des bouchons d"étranglement paraboliques spécialisés pour protéger le soufflet d"une dégradation rapide.
